Samsung AA-PB9NC6B — аккумулятор для ноутбука

Сегодня мы рассмотрим аккумулятор Samsung AA-PB9NC6B, со всех сторон, затем разберем его полностью, заглянем что внутри — какие в нем использованы батареи, какая там плата электроники.

Литиево-ионная аккумуляторная батарея Samsung AA-PB9NC6B является очень распространенной и подходит к большому количеству разных моделей ноутбуков производства Samsung. При правильной эксплуатации она может прожить года четыре и выдержать до 400-450 циклов заряда/разряда.

Итак, Samsung AA-PB9NC6B обычная батарея, легкая, одна сторона выступает как часть корпуса ноутбука. На стороне контактов имеются два фиксирующих выступа. Контактная площадка имеет восемь углублений, но контактов семь — одно углубление просто направляющая и так же для фиксации батареи в ноутбуке. На внутренней стороне две наклейки: одна со штрих-кодом, там же указан серийный номер изделия и его ревизия — REV 1.0. На большой наклейке логотип Samsung, название изделия — Rechargeable Li-Ion Battery. Параметры аккумулятора: DC11.1V постоянного тока, 48Wh или 4400mAh. Название модели, или Product ID: AA-PB9NC6B. A/S: 1588-3366. Указание производителя — Battery cells made in Korea, Assembled in China, что означает — элементы питания сделаны в Корее, сборка в Китае. Потому половина надписей на этом аккумуляторе сделаны корейскими иероглифами. Далее идут предупредительные надписи и значки сертификаций и соответствия международным стандартам качества и безопасности. Значок — не утилизировать с бытовыми отходами.

+ Щелкните по рисунку, чтобы увеличить!

Теперь приступим к разборке Samsung AA-PB9NC6B. Верхняя сторона, где наклейки, съемная и держится на защелках. Сняв эту крышку, видим внутри сборку из шести цилиндрических аккумуляторов, соединенных между собой. Они все соединяются на одной маленькой плате электроники — через два провода красного и черного цветов и через две пластины (на фото от них только хвостики — остальное обрезано). Внутри видим еще одну наклейку со штрих-кодом и цифробуквенным обозначением: 7RAA05FN5B05A-AC9-0661-2E BN. Каждый элемент обтянут зеленой пленкой и на ней нанесена маркировка: ICR18650-22F SAMSUNG SDI 1AB4. Если снять пленку, то на корпусе найдем такие маркировки: H5AB 7N5B1 и N2B9. В общем, намаркировали не жалея краски!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

Теперь вытащим плату электроники и посмотрим чего на ней интересного есть.

Плата маленькая — 108 на 16 мм. Основная масса элементов сконцентрирована на одной стороне платы, там же распаян и разъем. Тут мы видим микросхемы: Q1, Q3 — TPC8118 транзисторная сборка, микросхема IC3 — маркировка залита лаком и маркировка нечитаемая. 12AH3 — на плате он помечен как F1 — это миниатюрный предохранитель. Микросхема IC2 — 20020 A36A и еще одна M37512 — они частично залиты лаком и поверх еще пропечатаны краской «4» на первой и «В» на второй (так что маркировку очень плохо можно разглядеть, могу и ошибаться). Последняя микросхема — микроконтроллер, в котором прошивка на батарею.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

На обратной стороне платы крупных элементов нет, только некоторое количество деталей SMD монтажа. С этой стороны платы припаян температурный датчик на двух проводках — он контролирует нагрев элементов аккумулятора. На плате с этой стороны нанесена маркировка: Bonn_Miami 081113_Rev02. И на белом поле пропечатано BAC2 1 DHF.

Значит, с аккумуляторной батареей Samsung AA-PB9NC6B разобрались. На этом все.

Михаил Дмитриенко, Алма-Ата, 2014 г.

· Опубликовал wasp August 09 2014 · В Ноутбуки, десктопы, мобильное · 0 Комментариев · 22395 Прочтений ·

Комментарии

Нет комментариев.

Добавить комментарий

Пожалуйста, авторизуйтесь для добавления комментария.

Авторизация

Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.

Источник

Aa pb9nc6b распиновка разъема

Информационный сайт о накопителях энергии

Распиновкой называют обозначение контактов в разъемах, соответствующих схеме, но для монтажа в отверстиях. Функционально контакты соответствуют справочной нумерации. Распиновка разъема батареи, работающей с ноутбуком, потребуется в тот момент, когда батарея перестанет заряжаться. В каждом разъеме 6,7, 9 контактов, которые зеркальны на источнике энергии и потребителе. Но расположение контактов зависит от компоновки, и у производителей электронные схемы не совпадают. Маркировки нет. Но распиновка есть в схемах производителей.

Пример распиновки разъема ноутбука перед вами:

• DATA+ для поступления напряжения;
• DATA- нулевой контакт;
• вывод >

Распиновка батареи ноутбука ASUS

Литиевая аккумуляторная батарея обладает способностью саморазряда. Работает или отдыхает батарея, химические процессы идут. Батарея разряжается иногда настолько, что уходит из диапазона контроля. В этом случае чтобы зарядить потребуется разобрать устройство, провести ревизию и зарядку каждой банки принудительно. Но чтобы восстановить соединение аккумулятора с материнской платой, нужно знать, за что отвечает каждый контакт.

•

В компании ASUS ноутбуки с батареями на 9 контактов. Поэтому лучше подбирать новый аккумулятор с установкой по месту, благо, ноутбук мобильный.

Силовой разъем аккумулятора ноутбука может быть двухконтактным и трехконтактным. Двухконтактный разъем цилиндрический, для внутреннего и внешнего напряжения. В трехконттактном напряжение подается на внутренний центральный контакт, в виде иглы. На нее и поступают данные по мощности адаптера. При низкой мощности заряд не поступает на мультиконтроллер, зарядка не идет. Внутренний контакт – напряжение, наружный – земля.

Распиновка батареи ноутбука HP

Распиновка аккумуляторной батареи ноутбука НР состоит из 6 контактов.

1 – VCC, иногда подключенный переключатель

2 – термистор, NTC, 10KOhm, подключается к GND

3 – часы и данные

4 – данные, обмен данными 8 бит

5 – переключатель, выключается и включается при подключении к GND

Зная распиновку НР MU06, можно подобрать совместимую батарею ноутбука именно для этой материнской платы. Если батарея не заряжается, ее можно разобрать, проверить контакты, и по замерам найти проблемный узел Без распиновка невозможно совместить все контакты батареи ноутбука с операционной системой.

Распиновка батареи ноутбука Lenovo

Модели ноутбуков с литий-ионными батареями соединяются с помощью контактов. При этом на выводы подается вся информация о конкретном изделии в кодированном виде:

• текущее состояние;
• тип аккумуляторных элементов;
• идентификатор;
• серийный номер;
• даты производства и первого включения;
• производитель;
• число зарядно-разрядных циклов.

Если аккумулятор не заряжается от батареи, возможно, работает его внутренняя защита или нет контакта в каком либо выводе. Выполнив замеры, и зная распиновку разъема батареи ноутбука, можно найти зону ответственности неработающего контакта.

Распиновка батареи ноутбука Samsung

Аккумуляторы Samsung AA-PB9NC6B подходят в большинству фирменных ноутбуков. Это литий-ионная батарея, рассчитанная на 400-500 циклов заряда. Контактная площадка имеет 8 ниш, но контактов 7, одна используется, как направляющая.

Распиновка батареи ноутбука Самсунг наглядно изображена на фото. Но маркировку чаше приходится делать самостоятельно, используя схему производителя на эту модель. Посмотрите на фото распиновку ноутбука , имеющего 6 рабочих контактов от этого же производителя..

Распиновка батареи ноутбука Тошиба

Случилось, как ни заботились об литий-ионной батарее, она села. Нужно разобрать для восстановления. Если после ремонта батарея не работает с материнской платой ноутбука, наверняка нужно исследовать контакты в разъемах. Какое соединение за что отвечает будет известно, когда найдется схема распиновки этой модели. Только из нее можно узнать назначение каждого контакта.

Распиновка батареи ноутбука Toshiba Satellite

Прекрасная портативная модель ноутбука проработала отведенный срок, выработала ресурс, но заменить ее нечем. В розничной продаже фирменного изделия найти невозможно. Все, что предлагают – реплики или откровенные подделки по завышенной цене.

Причина в том что модель снята с производства, но верно служит. Для замены старого аккумулятора купите совместимый, от компании ОЕМ по доступной цене и приемлемого качества. Эта компания зарекомендовала себя надежной и поставляет продукцию на линии по сборке, в том числе и на Тошиба. Подбирайте аккумулятор не только по разъемам и габаритам, но по напряжению, не отличающемуся от «родного» на 0,5 в большую или меньшую сторону.

Распиновка батареи ноутбука Acer

Ноутбуки Acer подразделяются на 4 группы – Aspire, TravelMate, Extensa, Ferrari. Известны на российском рынке Acer Aspire, как доступные по цене и с хорошей компонентной базой. Все модели имеют литий-ионные аккумуляторы с хорошей емкостью. Но заканчивается ресурс и нужно покупать новый аккумулятор для ноутбука. Если купить родной аккумулятор, не нужно знать распиновку, все встанет на свои места. Но стоимость их высока, и вполне можно приобрести подделку за большие деньги.

Совместимые аккумуляторы для продукции Асер выпускает компания из Гонконга Cameron Sino, относящаяся к категории ОЕМ производителей. При этом можно купить совместимую батарею более высокой емкости. Главное, чтобы геометрические размеры и разъемы подходили. Напряжение может отличаться не более чем на 0,5 В.

Если новая батарея не заряжается, потребуется найти причину. Для этого требуется знать распиновку контактов. Каждая модель имеет свою компоновку и назначение выводов.

Распиновка батареи ноутбука Dell

Компания Dell снабжает свои ноутбуками аккумуляторами, срок годности которых сопоставим с жизнью самого лэптопа. Но случилось, по ряду причин батарею нужно менять или восстанавливать. При выборе нового аккумулятора нужно знать:

• марку и модель компьютера;
• величину входного тока 220 Россия или 110 США;
• напряжение, равное заменяемой батарее;
• выходная мощность должна полностью соответствовать «родной» или быть немного выше;
• выходной ток должен быть большим или равным оригинальному устройству;
• Штекер должен полностью повторять форму и размер снятого, иначе не будет заряжать.

Для замены батареи, производитель предлагает покупать собственные изделия. Они лучше защищены, не подвержены возгоранию.

Видео

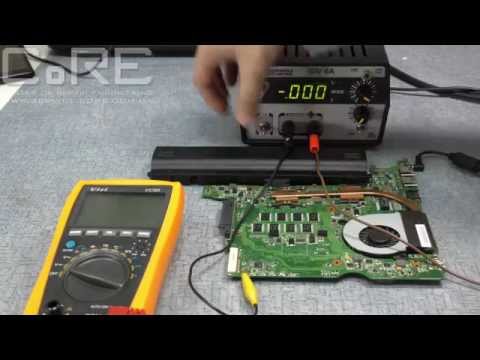

Как найти причину и отремонтировать батарею, если она не заряжается, посмотрите на видео.

Благодаря аккумуляторной батарее ноутбук стал мобильным устройством. Пользователи нередко встречаются с различными проблемами, связанными с АКБ.

Эти неприятности отличаются своей сложностью, и в некоторых ситуациях приходится посещать сервисный центр. Однако некоторые недостатки могут быть устранены самостоятельно, но для этого необходимо знать распиновку аккумулятора ноутбука.

Типы аккумуляторов

Все АКБ работают по одному принципу – обратимости протекающих в них реакций. Говоря проще, химическая реакция проходит в одном направлении, а заряд идет в противоположном.

Сегодня в лэптопах используется 2 типа аккумуляторов:

Второй вид АКБ является более современным и используется производителями все чаще. В начале эры мобильных устройств активно использовались никель-кадмиевые батареи.

Однако в их состав входит кадмий, обладающий высокой токсичностью. В результате возникали серьезные проблемы с утилизацией вышедших из строя аккумуляторов.

Им на замену пришли никель-металлогидридные батареи, лишенные некоторых недостатков никель-кадмиевых. Но показатель их энергоемкости все же был невелик, как и число циклов перезарядки.

Литий-ионные АКБ обладают высокой энергетической плотностью и низким показателем саморазряда. Однако и они не лишены недостатка: литий постепенно разрушается, и уже через год емкость батареи снижается. На практике срок эксплуатации аккумуляторов этого типа составляет 2-3 года, а не заявленные производителями 5 лет.

Устройство батареи

Современные АКБ лэптопов подключаются с помощью интерфейса SMBus. Они имеют минимум 5 контактов, два из которых предназначены для передачи напряжения. Еще два пина позволяют обмениваться информацией об уровне заряда батареи, отработанных циклах перезарядки и т. д.

Аккумулятор состоит из следующих элементов:

• термостат;
• контроллер;
• аккумуляторные элементы;
• контактная площадка;
• предохранители.

Контроллер предназначен для отключения АКБ от зарядного устройства при достижении максимального заряда или при падении напряжения до 2,5 вольт.

Во втором случае отключение необходимо для предотвращения необратимых химических изменений в аккумуляторных батареях. В современных АКБ установлено большое количество датчиков, призванных обеспечить надежную защиту источника питания.

Схемы распиновки

Современные батареи имеют от 5 до 9 контактов. Распиновка аккумулятора ноутбука Samsung или другого лэптопа может отличаться в зависимости от модели. Именно поэтому пользователи ищут схему для своего мобильного девайса на официальных сайтах компаний-производителей.

Если в батарее установлен семипиновый разъем, то его цоколевка может иметь следующий вид:

• ID.
• NC.
• SCL/SDA — используется для связи микросхем.
• BATT_IN — передача сигнала о подключении.
• SMB — линия, предназначенная для передачи информации о состоянии АКБ.
• DATA- — ноль.
• DATA+ — основное питание.

Однако следует помнить, что в зависимости от модели распиновка аккумулятора ноутбука Acer, Lenovo, Toshiba и других производителей, может отличаться в зависимости от конкретной модели.

Схема распиновки батареи a32 на 9pin для лэптопов Asus.

Чтобы найти распиновку батареи ноутбука HP, Dell или другой компании, пользователю придется посетить официальный сайт производителя.

Если там отыскать нужную информацию не удастся, то предстоит зайти на форму владельцев лэптопов конкретного производителя.

В качестве примера можно привести распиновку mu06 notebook battery, используемой в устройствах компании НР.

Сброс контроллера

Даже если распиновка батареи ноутбука Acer или другого производителя известна, этого может оказаться недостаточным для устранения неисправности. Не менее важно иметь представление о контроллере аккумулятора — это микросхема, которая взаимодействует с контроллером материнской платы самого лэптопа и передает ОС всю необходимую информацию о работе и состоянии АКБ.

Вот схема контроллера батареи ноутбука, основанного на микросхеме DW 01-З.

Если контроллер начинает работать некорректно, то ОС получает неверную информацию. В результате могут возникнуть различные неприятности, например, лэптоп отключится быстрее, чем положено при 100% заряда. Такое поведение девайса необязательно говорит о выходе АКБ из строя, и проблема может быть решена с помощью сброса контроллера ноутбуковой батареи (калибровки).

Решить задачу можно двумя способами:

В первом случае используется специальный софт, например, программа Battery EEPROM Works. Это мощная утилита, которая зачастую буквально реанимирует батарею.

Однако для ее использования необходимо разбираться в микросхемах.

В домашних условиях для большинства пользователей лучшим выбором станет ручная калибровка.

Если есть возможность, то можно использовать специальные утилиты для управления питанием ноутбука от производителя устройства.

После ее запуска необходимо выбрать опцию сброса контроллера и строго следовать инструкциям.

Если такая программа не была найдена, калибровку можно провести вручную. Для этого ноутбук отключается от сети и переводится в режим БИОС. После этого устройство необходимо оставить включенным до полного разряда АКБ, не выключая лэптоп, его необходимо поставить на зарядку и дождаться полного восстановления емкости батареи. Если эти манипуляции не вернули аккумулятор к жизни, то его придется заменить.

Распиновка АКБ ноутбука — это подключение контактов в разъемы и отверстия в соответствии со схемой, которые функционируют по обозначенным в справочнике номерам. Аккумулятор сделал устройство мобильным, но и создает проблемы разные по сложности. Исправить ситуацию можно в сервисном центре или устранить неисправность самостоятельно.

Статья ответит пользователям, в каких случаях выполняется распиновка, для чего требуется процедура, от чего зависит точность работы.

Знакомство с общей информацией

Когда ноутбук работает, но его батарея перестает заряжаться, даже если подключена к внешнему питанию. А это сердце устройства, без которого работа невозможна. Для подключения нужны разъемы, они имеют определенное количество контактов, зеркальных с энергетическим источником и потребителем. Их размещают во время компоновки по разработанным схемам, которые могут не совпадать у разных изготовителей и моделей.

Обычный вид распайки 5-9 контактных батареей имеет выводы:

• ID;
• SMB — применяют для определения состояния аккумулятора;
• BATT. IN;
• SCL /SDA — используют в интегральных схемах;
• NC.

Поступает напряжение на плюсовой контакт DATA+, нулевое значение отображают DATA-.

В стационарных компьютерах и ноутбуках установлены разные аккумуляторы. Действуют элементы по принципу, основанному на обратимой химической реакции. Заряд восстанавливается во время прохождения тока в противоположном направлении разряда.

Типы батарей для ноутбука

Вначале мобильные устройства функционировали от никель-кадминиевых батарей. Из-за токсичности кадмия, создавались проблемы с уничтожением сломанных аккумуляторов. Когда опасный ингридиент заменили металлогидридным элементом была снижена энергоемкость, увеличилось время на перезарядку.

Сейчас используют источники питания:

Эволюционным прогрессом стала разработка и внедрение в производство аккумуляторов с полимерным содержимым:

• легких по весу;
• увеличенным сроком службы;
• с возможностью работы в широком диапазоне температурного режима.

В этих продуктах отсутствует жидкий электролит, что безопасно для компьютерной техники и мобильных телефонов.

Устройство и разбор зарядного накопителя

Подключают АКБ с помощью пяти контактного разъема. Через который подается энергия и обеспечивается обмен информации об уровне зарядки устройства.

Если его разобрать, можно добраться до содержимого накопителя:

• соединенных последовательно или параллельно элементов;
• термостата;
• предохранителей;
• термодатчика;
• контроллеров;
• контактной площадки.

Для распиновки характерны параметры:

• общего вывода:
• термистора;
• идентификации и плюса.

Идентификация осуществляется тактовым генератором, который подает электрические импульсы. Работа осуществляется по 2 линиям, через них происходит связь материнской платы с блоком питания.

Силовой разъем и его распиновка

Отверстий, предназначенных для поступления питания в батареях меньше чем разъемов, через которые её подключают. Их разработали разными по формам, размерам и контактному количеству – двух или трех. В виде цилиндра создан типаж двух контактного разъема с поступающим напряжением и заземлением. Где исключена переплюсовка, чтобы материнская плата не вышла из строя.

Трехконтактный разъем наделен 2 выводами для напряжения, земли и иглы с информацией об объеме питания. Контроллер собирает данные с дросселя. Когда адаптер не соответствует по мощности нормативу, зарядка останавливается.

Как сбросить контроллер

Если владелец знает, как выполнить распиновку устройства компании Samsung или другого разработчика, не всегда этих знаний достаточно. Важное значение имеет контроллер. С помощью микросхемы происходят различные внутренние электронные процессы, оперативная система получает данные о рабочем положении АКБ. С некорректной информацией начинаются сбои в работе, элемент питания преждевременно отключается.

Для устранения неполадки нужна калибровка или сброс контроллера с помощью ручного или программного способа. Для программы требуется использование софта, мощной улиты, способной восстановить элемент. Чтобы начать эту реанимацию, нужны электротехнические знания микросхем. Поэтому домашним мастерам следует остановиться на ручном методе. Когда отключают устройство от питания, полностью разряжают аккумулятор, затем до наполнения емкости выполняют зарядку. Если накопитель продолжает бойкотировать его заменяют.

При наличии специальных улит, управляющих девайсом, их используют по инструкции, выбрав сброс контроллера по опции.

Распиновка аккумулятора ноутбука нужна, когда устройство перестает заряжаться, отсутствует соответствующая индексация. Чтобы выполнить действия необходимы элементарные электротехнические знания об элементах питания.
