Ремонт «слепой» ALPINE CDA-9886R

Давно я мечтал о ALPINE…

Хотел прикупить что-то из новенького.

Охота покупать пропадала при прослушивании.

Да, теперь аппараты не те, что были раньше.

Осознав это факт, я решил пройтись по б/ушке…

Полез на нашу белорусскую барахолку ONLINER.

От цен на б/у аппараты я только разочаровался…

Состояние оставляло желать лучшего, а вот ценник летел к облакам.

Совсем уж расстроенный, я решил покопаться на просторах AVITO…

Пару раз покупал и был немного знаком. Ни разу не кидали, что удивительно.

Порывшись на нем, я откопал пару интересных предложений.

Пообщавшись с продавцами некоторые варианты отвалились…

Решил поискать что-то не особо исправное.

Нашел «ослепший» ALPINE CDA-9886R.

Цена была 2000 р. Это без доставки…

Магнитола была в Липецке… Продавец был порядочный.

Соглашался отправить его транспортной.

Посчитал расходы на дорогу. В Смоленск

ехать забирать было затратно и по времени и по деньгам.

В итоге выбрал услуги «доблестной» почты России.

За доставку этого аппарата почта взяла с меня 1240 рублей…

Итого цена с доставкою встала в 3240 рублей…

Прошло 5 дней МАТЬ ЕГО! 5 ДНЕЙ КАРЛ! 5 ДНЕЙ КАРЛ!

И аппарат был у меня в руках…

Подключив питания 12 в включилась…

Радио шумело и ловило. Диск играл!

Только экран темный…

Поначалу думал, что «умерла» подсветка дисплея. Увы я ошибся. Экран OLED вроде как.

Могу ошибаться. Посветив фонариком, понял, что халявы не будет!

Пришлось разбирать панельку.

Внутри меня была надежда, что что-то отошло, перегорело. Увы ничего подобного!

Все было на своих местах. Визуально было всё в порядке.

Связавшись с продавцом. Он рассказал как Alpine «ослеп».

По глупости панель воткнули на другой Alpine . Как итог она потухла…

Я слышал, что от таких «манёвров» умирает микросхема EEPROM панели.

Это уже радовало ибо программатор у меня есть.

Узнав тип епромки радость пропала. У меня не было «постельки» для программатора и чипа.

Попробовал поискать на Алике «постельку» под этот чип.

Оказалось есть адаптеры под TL866A…

В итоге я заказал две позиции.

2.Постельку для программатора

Потянулись дни мучительного ожидания…

Ждать пришлось без малого 21 день…

Наконец то настал день Х…Всё необходимое было у меня на руках…

Я принялся вновь за ремонт Alpine. Снял экран с платы .

Приступил к демонтажу мертвого чипа.

Прогрев чип феном на 280 градусах толку нуль. Сидел на своем месте!

Пришлось взять паяльник и пропаять припоем ПОС-61. Чип выпаян.

Выпаянный чип забросил в постельку программатора для изучения содержимого.

Содержимое было следующего вида.

Считывание чипа выдало билиберду высшего сорта…

Видно, что чип не годен.Чип не поддавался программированию.

Поставил в адаптер программатора новый чип. Стал его прошивать.

Файл для прошивки был. Человек поделился…

После уведомления о успешной прошивки. Решено было взглянуть на прошивку.

Дамп был похож на правду.

Дальше мне предстояло впаять это 48 ногое чудо обратно.

Это уже было посложнее. Опыта богатого нет. Я конечно пожалел что у меня нет микроскопа…

Скажу, что нормально запаять чип удалось с 3 го раза. Я всё проклял при запаивании чипа)

В итоге все было проделано и чип стоял на своём законном месте.

Этот факт меня радовал. Значит можно свинчивать все до кучи.

Какое волнение было на душе не могу описать, но сразу скажу что руки у меня дрожали).

Панель собрана и поставлена на место! Подал питание на аппарат…И о чудо! Все заработало!

От проделанной работы я пребывал в состоянии эйфории.

Работа проделана не малая, а главное успешно! Что уже радует! Это круто!

Каждый вечер я провожу за пайкой и ремонтом чего-либо…

Прокачивая свои навыки и знания!

Найдены дубликаты

Сообщество Ремонтёров — Помощь

6.1K постов 10.1K подписчика

Правила сообщества

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют основные базовые Пикабу.

1.это не EEPROM это NAND FLASH
2. такие чипы легко как выпаиваютсмя так и впаиваются паяльником вида зубило ват на 150 (плоское жало

3. флеш вообще не нужно было выпаивать если она исправна (хотя автор пишет что неисправна, но не факт)
3.1 программатор вообще не нужен т.к. чип контроллера это похоже MT* Mediatek SOC однокристалка уже прошитая! как минимум boot загрузчиком, коий позволяет по serial интерфейсу (пятаки консоли над чипом RXD TXD) загрузить в основную NAND Flash что угодно.

Ну не ас я. В программаторном софте указано еепром. Так и написал.

Чип был «побит» не стирался/не писался.

Вообще у каждого свои методы!

«В программаторном софте указано еепром»

в описании этого «программатора» указано что он шьет Logic Ic 74HC* гыыы это логические ключи там шить нечего. в принципе это и вызвало интерес как к теме так и к чудоюдо программатору.

Красавчик, докопался до истины и исправил.

Молодец. Плюсану. На столе барбариска, каштан и две пачки дисков;) тсу под 50?

Нет. Мне 33) А с чего вы это взяли.

Каштан и две стопки дисков в 2020 году 😉

Ну я консервативен)

Перегони диски на флешку — место освободишь под стойку с отвертками.

Но каштан и барбариска это круто 😉

Ну иной раз у меня творится на столе мировой пиздец)

Так и должно быть.

Ну у вас комрад и зрение) Смотрю детально фото изучаете.

Как раньше в советских журналах было. Посмотри 30 секунд и потом по памяти скажи что на столе лежало)

Ну такие уж мы люди

Иной раз приносят старенькие корчики. Там только флопик и всё)

Там диски глянь. Машина времени и диджей алигатор.

И хомяк бульбаш.

Советский я человек, а не белорус.

Так он сам пишет:

Полез на нашу белорусскую барахолку ONLINER.

А зимой на ноут с хр пришло какое-то обновление.

Стоял сервис Пак третий официальный

Чудесный возраст! А главное, понятна радость от вознаграждения успехом серьезного труда. Это удовольствие не всем доступно. Как смешны бывают комментаторы, которые пишут «можно же купить подобное, зачем городить огород?» Эти люди не знают, какое удовольствие доставляет заработавшее устройство, сделанное или отремонтированное своими руками.

Это вы точно сказали. +

Был подобный опыт?

Ну я вообще все сам стараюсь делать. Первый такой опыт я получил лет в 14 (начало 80-х). Перестал работать телевизор. Родители купили новый, потому что неисправный мастер вернул, сказал — не смог. Отец разрешил мне в нем ковыряться. Решил начать с основной болезни ламповых черно-белых — гнезда ламп. Все промерял, нашел несколько. Пропаял эти гнезда — телевизор заработал. А теперь то одно, то другое. Посмотрите мои посты.

У меня так было с сотовыми телефонами и магнитофонами!

Чувак, ты крут — ни одного абзаца длиннее строки! Маяковский отдыхает.

все зависит как раз от дампа в этом NAND чипе! панелька и схема универсальная. а интерфейс можно нарисовать любой.

. то что ТС показал на кусочке дампа из флеш не очень похоже на исполняемый код.

У самого есть и 9886 и 9887)

Так Смоленск или Липецк?

Отсылать думали из Липецка в Смоленск. К нам доставка космос дорогая.

В Минске может кто помочь? Есть пионер DEH-6400BT. При прошивке новой прошивки))) по блютузу, что-то пошло не так и этот самый блютуз в магнитоле отвалился навсегда. В моём понимании нужно перезалить прошивку непосредственно в память (в саму микросхему).

Поищи! Люди есть. Был бы из Орши — помог бы!

Такие микросхемы легче выпаивать при предварительном «смачивании» всех выводов сплавом розе при помощи паяльника, а затем феном при 220°C легко снимаются. Так гораздо меньше риск оторвать контактные площадки и не перегреешь микросхему, что особенно важно если она исправна и с неë нужно слить дамп.

Я пропаял припоем и выпаялось очень легко. Теперь выпаиваю методом предварительной пропайки! Ну это если трудно идет!

нормально запаять чип удалось с 3 го раза. Я всё проклял при запаивании чипа

Рекомендую прикупить микроволну, даже китайскую.

На порядок, если не на два, облегчает пайку подобных корпусов.

Просто у меня был такой случай.

Микроволна лежала давно, лежала без дела, просто взял среди прочего, «штоб було»

Звонит товарищ — спрашивает, где бы ему перепаяли TSOP, ног сколько не помню, но вроде 48, и шаг 0,3 где то.

Память уже прошитая.

Сильно повезло, что мелкосхема была просто припаяна, без мастики — бывает, чуть не все дно мастику кладут.

Залил с обоих сторон сплавом Вуда — отскочила почти сама, почистил площадки, жалом ILS две ноги по диагонали прихватил, потом микрволной прошелся и в одном месте убрал соплю тем же ILS

Несмотря на то, что парень когда то телевизоры ремонтировал, примерно в те времена, когда трендом была плазма, глаза у него были слегка квадратные.

Времени все это заняло хорошо, если минут 5 🙂

а чем старый алпайн лучше нового?

Старые микрухи — они толще, кремний в них тверже и Макс корж резонирует глубже в родной девятине)

У меня не девятина а Восьмёра)))

Играют алпайны так себе, даже топовые серии сливают пионерам. А схемотехника унылый полуподвал дядюшки ляо

Слушай, тут огромные посты бывают в стиле «как я сходил в магазин, а еще я посрал», так что этот пост еще очень даже ничего!

о чем и сказано часа 4 до. а так же и о том что их не шьют на программаторе, (уж больно они плохо относятся к пайке уже прошитыми), да и смысла нет ибо их шьет сам контроллер девайса.

Что нужно начинающему радиолюбителю. Набор из самого необходимого

Вот проснулся ты утром и твердо решил, все, с сегодняшнего дня стану радиолюбителем, ну или электронщиком, говорят по разному. И сразу в голове вопрос возникает, какой паяльник купить? Какое оборудование нужно для начала? Какие детали?

Конечно тут должна быть ремарка про руки и мозги, но эта опция подразумевается по умолчанию.

А с остальным я тебе сегодня помогу. Составим 2 списка:

1 Must Have это то, что купить обязательно.

2 необязательные, но полезные вещи.

В видео все расскажу максимально подробно.

Кто то скажет зачем снимать подобное видео? Такие уже есть. Дело в том, что время идет, все меняется, меняется в том числе оборудование и элементная база. Когда я брал паяльную станцию, то взял Lukey702 К сожалению обзоров по ней особо тогда не было, иначе взял бы другую. По этому мы сейчас актуализируем информацию.

Все можно нагуглить на али экспрессе или найти, как правило дороже, в ближайшем магазине.

Цены буду указывать приблизительные с али экспресс.

Для тех, кто не любит смотреть видео, краткий список.

Паяльник с регулятором температуры.

Паяльная станция 8586D

Если придется паять чипы или микросхемы без фена сложно обойтись. На первое время можно конечно и строительный фен использовать, но все же не стоит этого делать 🙂

Флюсы и припой лучше взять в ближайшем магазине.

Флюс для алюминия, паяльная кислота. Пузырек

Припой ПОС 61 с канифолью 0,8мм.

Таким удобнее паять чем без канифоли внутри.

Что то, что бы отмывать флюс, спирт или Калоша

Придется много чего разного крутить.

Модуль понижающий XL4015 или Модуль понижающий XL4016 для своего первого регулируемого БП

Лабораторный блок питания R-SP605 — 30V

Макетные платы для первых самоделок

Breadboard с ней намного удобней сначала собрать и проверить схему, чем паять

Модуль понижающий Mini360 5шт.

Пригодится в проектах. Например запитать 5 вольтовую схему от 9V

Модуль повышающий MT3608 5шт.

Нужен там, где например от аккумулятора 4,2V нужно получить 5 или 9V

Модуль зарядки 18650 5шт.

Наверняка придется часто иметь дело с этими аккумуляторами, такая плата позволит сделать вместе с ним устройство автономным.

Очки с увеличительными стеклами.

Никуда без них при пайке мелких деталей

Резисторы переменные, потенциометры 5К или 10К 5шт.

Транзисторы маломощные BC557 BC547 TO-92 50шт.

Транзисторы помощьнее BD139 BD140 20шт.

Набор конденсаторов электроличитеских 1мкф — 470Мкф 120шт.

Комплект конденсаторов 20pF — 1 мкФ 180шт.

Набор резисторов 10ОМ-1М 600шт.

Если что то в списке забыл, или знаете вариант лучше, предлагайте в комментариях.

Набор собирался исходя из личного опыта или по рекомендациям других радиолюбителей.

PS Ни с какими магазинами и фирмами не сотрудничаю, картинки рандомные с интернетов.

Помогите определить smd компонент

На фото материнская плата PS4 fat CUH 1108a. Sab-001 1-893-625-21.

Нигде не могу найти что это за деталь сгорела. На ней написано 608Z2 расположена рядом с разъемом питания 5v.

Я не радиотехник, но с паяльником дружу. Чтобы дальше разобраться с платой нужно купить то не знаю что, поэтому прошу помочь)

Radiotehnika Усилитель У-101 Стерео

Вот прям только что принесли усилитель в ремонт. Не включайка. Процесса ремонта пока не будет, я ещё не знаю, что с ним.

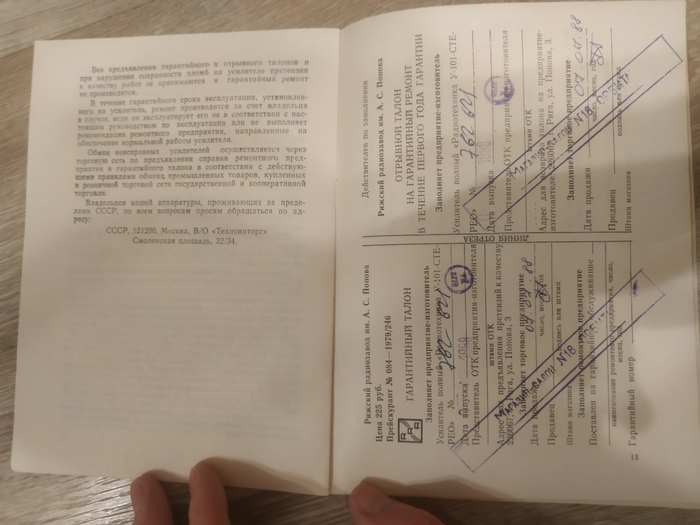

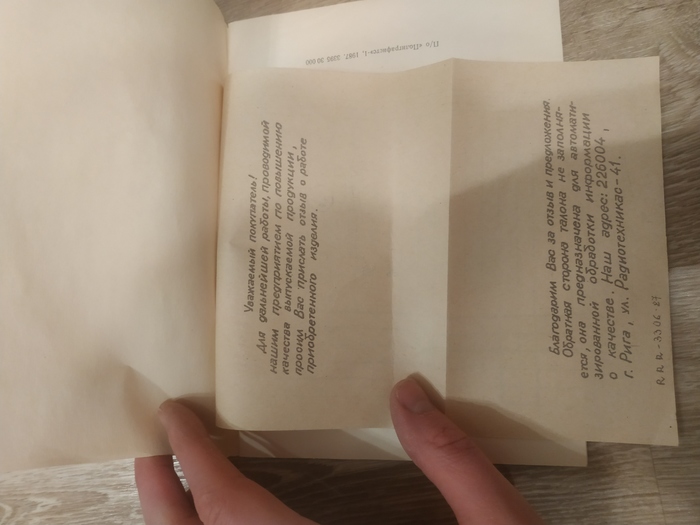

Вот, что интересно. Усилитель со всеми документами: паспорт, чек, схема. Заводские пломбы не сорваны)))
Привёз парень молодой, сказал, что усь отца, дал его номер.
Так вот, усилитель куплен летом 1988 года. За это время ни разу не ремонтировали его. Хозяину очень нравилось, как он работал. Немного фото, чтоб понимать, какой может быть техника (как с завода).

Лицо вот. Как ни странно, даже тумблер питания целый. Ни у одного усилителя, сколько делал, не видел целый тумблер питания. Всё время огрызки))

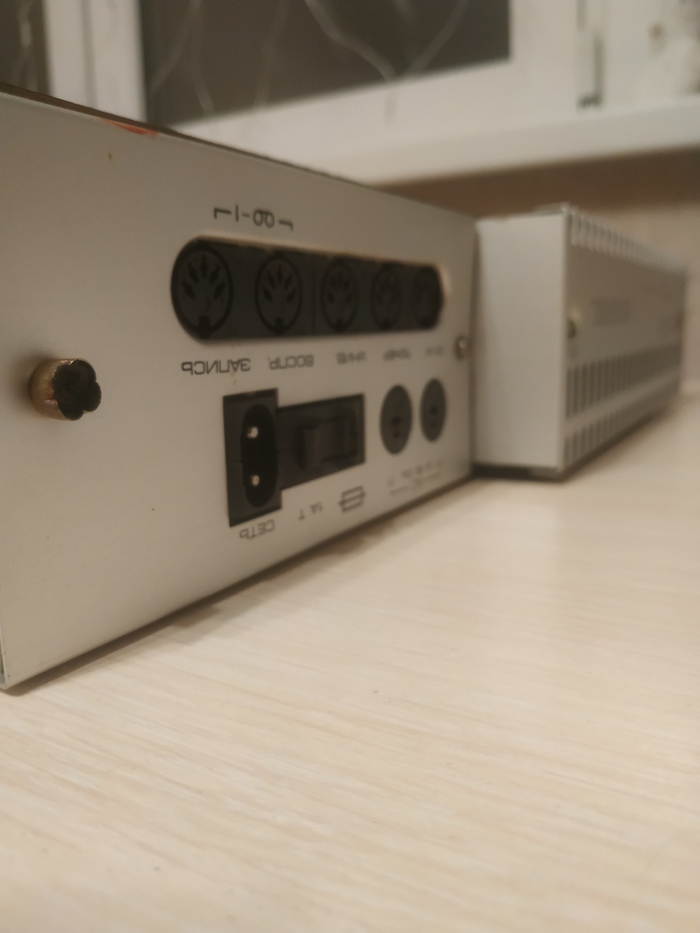

Вид сзади. Интересно, почему все чашки пломбировочные отформованы в форме лепестка. 100% её не вскрывали. Если кто знает, напишите в комментариях.

Винты на краске, кабель ровно уложен. Оказывается, каждая кабельная шина имеет своё место в корпусе))

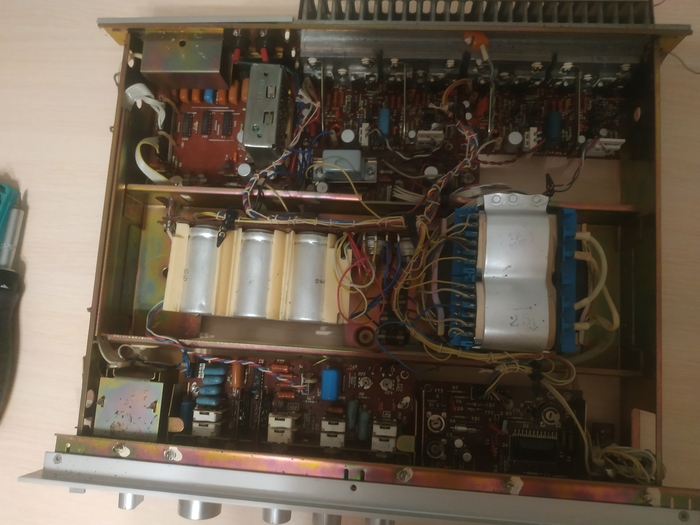

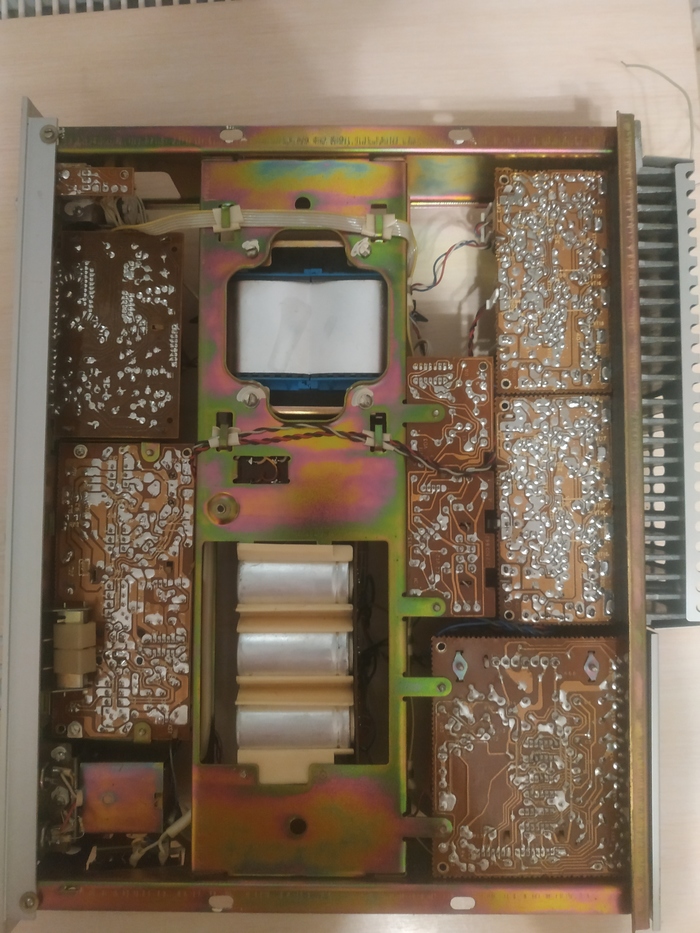

Печатные платы. Канифолью ничего не засрано, позиционные обозначения на месте. Элементы стоят ровными рядами. Это очень красиво.
Вопрос знатокам: хозяин просит «смазать регулировочные резисторы (громкость, тембры)». Стоит ли это делать, если да, то Чем лучше, чтобы не испортить? Что посоветуете? ВДшку не предлагать)))

На этом пока всё) Ремонт будет полностью согласно схемам, никаких отступлений по элементной базе не будет. «Улучшений» тоже не будет)

Апгрейд колонок с Авито за 1000 рублей. Убираю гул

Купил я себе колонки Sven не знаю какой модели на Авито за 1000 рублей, а то с ноутбука музыку слушать — такое себе удовольствие. В принципе колонки неплохие, за одним большим недостатком — в состоянии тишины отчетливо слышен гул. До этого я с аудиотехникой дел не имел, а начинать то с чего-то надо. Вот такие колонки:

Первым делом я разобрал колонки и определил список необходимых покупок в радиомагазине. Вот что я купил:

2 электролитических конденсатора 4700 мкФ 35 В от производителя Jamicon, вместо родных на 3300 мкФ. Именно такие кондеры советовали кому-то на форуме «радиокот», пишут, что бас от этого становится более глубоким. — 88 рублей

4 электролитических конденсатора 10 мкФ 50 В, также от фирмы Jamicon. — 8 рублей

2 усилителя TDA2030A вместо родных. — 98 рублей

Итого куплено радиодеталей на 194 рубля.

Разборку начал с откручивания задней крышки (к ней и прикручена плата усилителя).

Выпаял большие электролиты, чтобы добраться до усилителей. Заменил усилители, заодно заменив старую термопасту на новую.

Выпаял оставшиеся электролиты. Вот они, старые и новые (новые синие).

Пропаял полностью все контакты на всякий случай, после чего установил новые конденсаторы и запаял выводы. Осталось ноги пообкусывать, да почистить плату от флюса.

После сбора и проверки «на коленке» гул никуда не ушёл. Более того, отключив вообще все от трансформатора, я понял, что гудит именно он. Немного почитав информацию в интернете я узнал, что этот гул генерирует 50 герц из бытовой сети и есть три способа заглушить его:

1. Замена неисправных электролитов на новые, иногда замена неисправных усилителей. — Это все я уже предпринял, и если бы гул был из динамиков, это бы помогло.

2. Фильтрация помех бытовой сети, путем сборки или покупки фильтра и установки фильтра перед трансформатором.

3. Заливание трансформатора эпоксидкой или замена его, причем лучше менять на тороидальный.

Сначала я начал выпаивать компоненты для сборки фильтра из блока питания (уже не помню от чего). Я потрошу его периодически, когда нужна какая-нибудь мелочёвка для ремонта.

Но потом я наткнулся на БП от компьютера и решил вырезать из него уже готовый фильтр целиком.

Получилась маленькая аккуратная платка:

Установил на нее разъем от предыдущей платы, чтобы было удобней проводить тестирование. К сожалению гул никуда не ушел, а значит борьба продолжается. Я достал транс, и пропитал его изоляционным лаком. К сожалению эпоксидки у меня нет, а стоит она недешево.

Шуметь он стал чуть тише, но всё еще достаточно громко. Когда-нибудь я обязательно залью его в монолит из эпоксидки, а сейчас я решил проблему другим образом. Купил два самых дешевых ластика в магазине канцтоваров, потратив еще 12 рублей=) Ластики довольно мягкие, я решил, что они будут гасить вибрации от трансформатора, что не позволит гудению переходить на корпус колонки.

На фото вы можете видеть временную схему из фильтра и трансформатора, а также ластики, при установки на которые гул пропадает. Значит пора собирать колонку.

К фильтру я припаял провода достаточной длины, чтобы их потом укоротить на нужную мне, после чего я установил его изнутри на заднюю стенку на один саморез. По идее, в том месте куда я установил саморез, у фильтра находится земля, но в колонке она не предусмотрена.

К «выходу» фильтра я припаял трансформатор, предварительно обрезав провода. Места спайки защитил термоусадкой. Всё это я делал через розетку низкочастотного динамика, так как через неё удобнее.

Затем я установил трансформатор на «подушку» из ластиков. Винты пришлось взять подлиннее.

После сборки я вновь прислушался. Гул трансформатора теперь можно услышать, только лишь положив голову на колонку. Вплотную! Отличный результат я считаю.

Заядлые аудиофилы наверное закидают сейчас меня гневными комментариями) Это был мой первый опыт, не судите строго. Буду рад услышать мнение опытных людей в комментариях, а также советы по апгрейду бюджетной аудиотехники.

Источник
