Технология ремонта антенн LOCUS
Ввиду того, что до города у нас более 50 км, то понятно, что без хорошей антенны с усилителем тут ловить особо нечего. У подавляющего большинства здешнего населения стоят антенны LOCUS, широкополосные, МВ и ДМВ диапазонов, на основе многоэлементного волнового канала, со встроенной платой усилителя.
Уфимский телецентр пока ещё вещает 14 аналаговых каналов, а многие жители нашего села уже используют эту антенну и для приема цифрового ТВ, а значит, есть смысл повозиться с ремонтом этого усилителя.
Хотя слово «ремонт» в данном случае неверно, скорее «замена на аналогичный».
Поэтому, оставив вопросы качества на совести китайского производителя, я выбрал для ремонта этих антенн другие, недорогие, и как оказалось, более надёжные платы антенных усилителей SWA.
Вот и наш герой – плата антенного усилителя SWA 9999.
Следует отметить, что лучшие результаты получаются при использовании следующих моделей плат: 9001, 9501, 6000, 3501, 2000, 9999 (перечислено в порядке ухудшения качества усиления). Платы SWA с другими номерами не подойдут, они рассчитаны на другие частоты и имеют более слабое усиление.
А это сгоревшая плата LSA-417 из антенны.
От родной платы нам ещё пригодятся боковые контакты, поэтому отпаиваем их.
К новой плате припаиваем два медных одножильных провода в изоляции.
Тонкий экранированный проводок от дециметровой секции антенны припаиваем параллельно выходу симметрирующей катушки. Соответственно, центральную жилку ко входному конденсатору платы, а оплётку на земляную шину.
Провод от корпуса самой антенны (белый) тоже припаиваем к земляной шине платы.
Чтобы детали на плате не задевали крепление антенны, ставим между ними кусочек пластика.
Подключаем кабель снижения и вставляем новую плату усилителя в антенную коробку.
Проводки от платы припаиваем к сохранённым ранее боковым контактам, вставляем их на прежнее место, к ним потом прикрутим боковые вибраторы МВ диапазона.
Закрываем штатную крышку на защёлки и плотно заматываем соединение изолентой.
Подключаем антенну к телевизору и проверяем приём каналов прямо тут, на земле. Должны приниматься (хоть и с помехами) как минимум три – четыре самых мощных канала. Местный башкирский канал, например, принимается прямо на земле, в цвете и без помех. Ну а после проверки можно лезть наверх, на крышу или поднимать антенну на мачту.
Источник
А у кого-нить усилитель горел в антенне Локус?
Специально сходил померил — теперь в кабеле коротыш! Не исключено, что в прошлый раз я мерил там, где мне было удобно, а не там, где было нужно 🙂
И еще одно чудо: на бп загорелся светодиодик, но он больше не выдает 12 вольт, даже вхолостую. В общем полтергейст какой-то 🙂
Если там остался целым один диод выпрямительный и конденсатор — то без нагрузки будет 12, а под нагрузкой — что угодно, только не 12.
Проверь у телека разьем — там оплетка кабеля ТВ может коротить на цепи питания.
А что ж там сгорело тогда? 🙂 > Проверь у телека разьем — там оплетка кабеля ТВ может коротить на цепи питания.
Телек точно ни при чем: все эксперименты с тестером производились на отключенном от разветвителя кабеле от антенны. Два подключенных к разветвителю телека показывают одинаково отвратительно независимо от того, вставлен в разветвитель антенный кабель или нет.
Прочел все буквы, ни понял ни слова! > > Проверь у телека разьем — там оплетка кабеля ТВ может коротить на цепи питания.
>
> Телек точно ни при чем: все эксперименты с тестером производились на отключенном от разветвителя кабеле от антенны.
== Что и на чем и при какой конфигурации ты измерял?! Напряжение на кабеле антенном при отключенном телеке?
Два подключенных к разветвителю телека показывают одинаково отвратительно независимо от того, вставлен в разветвитель антенный кабель или нет.
=== разветвитель питание на антенну то передает?!
Значит замыкание или что-то еще в самом усилителе потому что тестер у тебя при прозвонке не выдает на щупы большого напряжения.
БП греется — значит у него выход закорочен получается. Попробуй как последнее средство прежде чем лезть на крышу — нагрузить БП чем нибудь (лампочкой от машины 5Вт например) чтобы понять что БП тут точно не при делах. А то вдруг дефект в БП (КЗ трансформатора) — поэтому он и греется и не выдает мощности.
Источник
Дед клуб
О сайте
Статьи по темам
понедельник, 10 июля 2017 г.
Простое решение – сделать из активной антенны пассивную.
Устройство антенны.
 |
| Фото 1. Антенна Локус-Про. |
Задача — упростить антенну. Сделать её малогабаритной и надёжной, приспособить к приёму эфирных цифровых каналов.
 |
| Рис 1. Из журнала «Радио» 1965. 12. |
Я уже делал самодельную антенну волновой канал из металлопласта. В том посту я попытался более детально рассказать об устройстве этой антенны.
 |

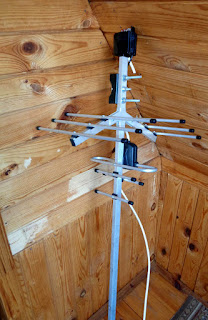

| Фото 2. Антенна из металлопласта. |
1. Избавляюсь от усов-вибраторов метрового диапазона. Все телевизионные каналы этого участка волн уже перенесены в цифровой мультиплекс дециметрового диапазона. Антенна сразу приняла форму, удобную в работе.
 |
| Фото 3. Пора избавиться от вибраторов метрового диапазона. |
 |
| Фото 4. Удаляю вибраторы метрового диапазона. |
 |
| Фото 5. Открываю коробочку. |
 |
| Фото 6. Удаляю усилитель. |
3. Делаю согласующее устройство в виде U -колена для петли Пистолькорса из тонкого коаксиального, ранее соединяющего две монтажные платы кабеля.
 |
| Фото 7. Оставляю тонкий коаксиальный кабель и подводящий коаксиальный кабель снижения. |
Тонкий коаксиальный кабель проще разместить в той же коробочке с надписью «Меридиан». Длина U -колена равна половине длины петли, правда, надо ещё учесть коэффициент укорочения, если известна марка кабеля (он в пределах 1,3 – 1,51). Я прикладываю кабель к петле и откусываю его длину равную ровно половине длины алюминиевой петли. Сам кабель укоротится в процессе заделки.
 |
| Фото 8. Скручиваю оплётки и центральные жилы коаксиальных кабелей. |
 |
| Рис. 2. U-колено и кабель снижения. |
 |
| Фото 9. U-колено и кабель снижения. |
7. А теперь самое интересное. Выкручиваю директоры и опять измеряю уровни сигнала и его качество, и прихожу к выводу, что они не изменились.
 |
| Фото 10. Время избавиться от директоров. |
 |
| Фото 11. Не меняя положение антенны открутил часть директоров. |
 |
| Фото 13. Оставил 3 директора. |
 |
| Фото 14. Укоротил стрелу. |
 |

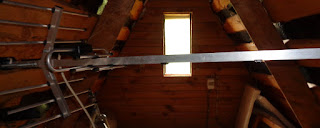

| Фото 15. На чердаке стало свободно. |
Оставив на всякий случай 3-и директора, укорачиваю стрелу антенны, а за рефлектором срезаю ножовкой место крепления согласующей коробочки метровых волн, но крепление самой стрелы оставляю (оно может пригодиться, если использовать антенну как наружную).
 |
| Фото 16. Без этого антенна работает лучше. |
Укороченную антенну креплю под конёк крыши, и сразу на чердаке становится свободно.
 |
| Фото 17. Вовремя успел с ремонтом. Первые зрители, которые оценили проделанную работу. |
P. S.
Пассивная логопериодическая антенна.
 |
| Рис. 3. Подсоединение коаксиального кабеля к логопериодической антенне. «Антенны». Том 2. Автор Карл. Ротхаммель. |
 |
| Рис. 4. Логопериодическая антенна. Стрела состоит из двух трубок.
Идеальные вибраторы для частот 300 — 700 МГц и 600 -1000 МГц. «Антенны». Том 2. Автор Карл. Ротхаммель. |
51 комментарий:
«Это колечко приняло не только цифровые мультиплексы с расстояния 80 км»
Расстояние по прямой?
Не знаю всех Ваших параметров, но как же шарообразность Земли? Не мешает?
Юрий, вы смеётесь ). тут расстояние всего то навсего 100км
Чтобы узнать параметры петлевой антенны (круга), необходимо было воспользоваться активной ссылкой по теме:
Простая самодельная антенна для эфирного цифрового телевидения.
Эта самая первая статья, посвящённая простым самодельным антеннам для приёма эфирного цифрового телевидения. От этой статьи, включая активные ссылки и комментарии, идёт отсчёт всех последующих статей посвящённых самодельным антеннам.
Коротко напомню, что эта антенна (круг) в данном исполнении обладает горизонтальной поляризацией, которая совпадает с поляризацией передающих антенн телевизионных передатчиков, как аналогового, так и цифрового сигналов. Геометрическая форма антенны в виде окружности обладает волновым сопротивлением около 60 Ом, что в любительских условиях без проблем позволяет применить широко распространённые коаксиальные кабели снижения с волновыми сопротивлениями 50 и 75 Ом. Достоинство такой антенны – короткозамкнутая окружность, имеющая резонанс в частотном диапазоне, а значит селективность и, как следствие, повышенную помехоустойчивость.
«тут расстояние всего то навсего 100км» Для не высоких антенн расстояние будет около 30км.
Какая к черту шарообразность? Земля плоская, это уже доказали в 2016 году. А вы всё живёте какими-то нелепыми мифами о шаре.
Земля круглая каждый ребёнок знает
Земля круглая для президентов и алигархов ,а для остальных плоская..)
«Чтобы узнать параметры петлевой антенны» Я имел ввиду высоту передающей и приемной. Про конструкцию антенны понятно, у Вас всё достаточно наглядно, спасибо. Мне скорей всего придется использовать логопериодическую, канала сильно разнесены — 24 и 52.
Здравствуйте. Проясните пожалуйста, при таком подключении U-колена к петле, экранирующая оплетка кабеля никуда не подсоединяется т.е. остается висеть в воздухе, это нормально?
Здравствуйте. Экранирующая оплётка коаксиального кабеля U-колена соединяется с экраном коаксиального кабеля снижения и к алюминиевой петле не крепится. Это нормально.
Вопрос. А если оставить только усы для приёма аналогового телевидения,не цифрового,(так как усилитель вышел из строя), но без усилителя(коробочки), то какова должна быть согласующая петля?
Здравствуйте. Возьмите за основу рис. 1 из поста
»Самодельные конструкции антенн для приёмников с УКВ диапазоном».
На этом рисунке приведены все размеры симметрирующего устройства для разрезного вибратора, которые подходят и для дециметрового диапазона, разница только в зазоре между вибраторами. Он меньше в 5 раз.
Здравствуйте! Вы пишите:»Я прикладываю кабель к петле и откусываю его длину равную ровно половину длины алюминиевой петли. Сам кабель укоротится в процессе заделки.» Если половина петли 29 см, а по формуле укорочения в 1,5 раза получается 29/1,5=19 см, то где теряется 10 см? По 5 см на разделку? Не много ли?
… если известна марка кабеля (он в пределах 1,3 – 1,51)». А соответствует ли длина петли диапазону частот? На практике я допускаю возможное рассогласование для обеспечения достаточно широкой рабочей полосы антенны. В противном случае, если придерживаться точных расчётов, то рабочая полоса такой антенны будет узкой.
Сделанная, таким образом, в полевых условиях антенна, принимает цифровые эфирные мультиплексы из Москвы на частотах 498 – 578 МГц с одинаковым уровнем приёма, а иначе не было бы этой статьи.
Понял. Премного благодарен. С наступающим Старым Новым Годом и всего наилучшего!
Спасибо. Желаю удачи!
Здравствуйте Уважаемый Вячеслав Юрьевич! Вы пишете:»На практике я допускаю возможное рассогласование для обеспечения достаточно широкой рабочей полосы антенны.» Получается, что длиной петли можно увеличить широту диапазона в ту или иную сторону при наличном вибраторе, то есть, уменьшая петлю раздвигается диапазон в высокие частоты? У меня вибратор антенны 58 см на один мультиплекс, а мне ещё нужно дотянуть до второго мультиплекса, который на 38 см.Вопрос! Какой длины петлю посоветуете сделать? Заранее благодарю!
Здравствуйте, Валера. Да, сильный разброс по частотам (498 и 786)МГц. Но причина рассыпания верхнего канала может быть из-за помех мобильной связи, с частотами, например LTE (790 -870) МГц или GSM (890 – 960) МГц.
Расширить диапазон антенны можно за счёт уменьшения её частотно зависимых элементов, упрощая, таким образом, антенну, что я и предлагал ранее.
В теории, чтобы перекрыть этот диапазон, необходимо использовать две антенны волновой канал, где каждая настроена на свой поддиапазон частот, или применить одну логопериодическую антенну.
В моём случае повезло, что телевизионные мультиплексы расположены рядом по частоте.
Я рекомендую подогнать размеры антенны, включая U-колена, волновой канал на среднюю частоту диапазона и в меню приёмника определить уровни сигналов двух каналов, чтобы знать в дальнейшем, уменьшать или увеличивать устройство согласования.
Здравствуйте Уважаемый Вячеслав Юрьевич! Огромное спасибо за такой подробный исчерпывающий ответ! Надеюсь он пригодится и другим посетителям Вашего блога. Всего Вам наилучшего!
Здравствуйте Уважаемый Вячеслав Юрьевич! Решил пойти по Вашему пути. Взял аналогичную антенну без усов и с пятью директорами, выкинул сразу усилитель, поставил на 58-и сантиметровый вибратор 19-и сантиметровую петлю и 12 метров кабеля с крыши. Прекрасно ловит 24-й (498Мг) и 60-й (786Мг). Ещё раз спасибо за науку и всего доброго!
Здравствуйте Вячеслав Юрьевич! Подскажите пожалуйста, далекому от всех этих*виброторов* и *директоров* человеку. Антенна похожа на вашу,Locus*, сколько отпиливать от неё и какой длины делать петлю? Длина кабеля 10м, 1 мультиплекс 36 594000КГц,2-й 50 706000КГц.Буду благодарен если напишите ответ.
Алексей
Здравствуйте, Алексей. Петля равна половине длины вибратора.
По тексту: «Я прикладываю кабель к петле и откусываю его длину равную ровно половине длины алюминиевой петли». Полученную коаксиальную петлю укоротите в 1,51 раза.
Так, если длина вибратора равна 58 см, то длина петли равна 29 см (предыдущий комментарий). Теперь длину петли уменьшите в 1,51 раза. L = 29 / 1,51 = 19,2 (см).
Перед тем, как пилить проверьте работоспособность антенны. Палочки перед петлёй (директоры, направлены на телевышку), отвинчиваются легко. Стрела, на которой крепятся директоры (палочки), на параметры антенны не влияет. Если с тремя директорами антенна работоспособна – смело отпиливайте лишнее (фото 14, 15).
Получается что оплётка не соединяется с антенной а только центральные жылы U петли и кабеля
Здравствуйте. Экранирующая оплётка коаксиального кабеля U-колена соединяется с экраном коаксиального кабеля снижения и к алюминиевой петле не крепится. Это нормально.
Здравствуйте!Подскажите пожалуйста как переделать активную антенну дальта в пассивную? На ней две коробки.Одна у основания(куда заходит кабель снижения),другая за решеткой ближе к центру. Две коробки.Одна соеденины тонким экранированным кабель? Спасибо!
Здравствуйте, Игорь. В природе много вариантов антенн типа «Дельта». Как правило, это логопериодическая широкополосная антенна, где стрела состоит из двух металлических трубок. Если эти трубки присутствуют, то после переделки должно остаться то, что на рисунке 3, 4 (самый конец поста).
Спасибо за ответ!
Вячеслав Юрьевич! Предполагается установить переделанную антенну на чердаке дома на металлической трубе Вопрос:Нужно ли заземлять трубу. Спасибо за ответ!
Если труба не выходит на поверхность крыши, то заземлять её нет необходимости.
В статье ничерта ничего не понятно. Написана для узких специалистов связи.
Леонид, извините, удалилась переписка, не на то нажал.
Такое количество вышек только перегружает приемник, и его чувствительность в нужном канале приёма становится хуже. Усилитель от «полячки» — широкополосный, он ещё сильнее перегрузит приёмник и будет ещё хуже.
Выход один – настроиться на ближайшую вышку (поменять ориентацию антенны).
Кстати, логопериодическая антенна имеет меньшее усиление по сравнению с описанной в этом посту антенной (волновой канал) и обладает худшей помехозащищенностью. Попробуйте, как вариант другую антенну.
Нет большего удовольствия, чем сделать самому антенну и убедиться в её работоспособности.
Спасибо.огромное. Все 4-5 станций находятся по разным направлениям..Значит с этой антеной уже ничего не «схимичишь». Посоветуйте пжл вариант «самоделки» исходя из моих «школьных» знаний..Удачи!
Много постов в этом блоге посвящены самодельным антеннам для цифрового эфирного телевидения и не только для него. Как вариант, начните с самых простых антенн, с того самого волшебного колечка и далее двигайтесь по ссылкам. Плоскость кольца направлена на телевышку. В случае 14 км от вышки подойдут комнатные, мансардные, потолочные антенны. Коаксиальный кабель короче, следовательно, потерь в нём меньше, и вероятность устойчивого приёма лучше.
Простая самодельная антенна для приёма эфирного цифрового телевидения.
Самодельная антенна для эфирного цифрового телевидения.
В.Ю. Спасибо! Вышка-14 км..с комнаты .с мансарды не подойдет-кругом деревья..хотя.попробую. остается вариант 30 км..Насколько я понял.самая мощнаяя та..в которой 4 кольца металлопласта. Удачи!
Да, надо пробовать и, по возможности, не усложнять. Начинать надо с малого….
С 14 км и с одного кольца. Желаю успехов.
Спасибо. Буду делать либо на 2 кольца .либо на .4..т.к очень смущают деревья в сторону вышки..Удачи!
Уважаемый Вячеслав Юрьевич!Извините за назойливость,но,честно говоря,лень искать. Подскажите пожалуйста минимальный диаметр трубки или прутка для вибратора и радиус изгиба вибратора. Спасибо. С Уважением. Вячеслав Николаевич.
Здравствуйте, Вячеслав. В конце поста я привёл из справочника идеальные размеры вибраторов в зависимости от частоты. От этих вибраторов идёт отсчёт усиления всех других типов антенн в дБ. Уменьшение толщины (в моём случае минимальна толщина была 2 мм) вибратора сужает диапазон антенны. Антенна невидимка.
Здравствуйте,Вячеслав Юрьевич!
Подскажите, пожалуйста, антена Locus L 025.62.
Снял плану усил. и усы.
Плата которая стоит в коробке на петлевом вибраторе(вроде так он называется), она не такая как у Вас на фото. К ней только подходит тонкий коаксиальный кабель, к двум контактам, и на ней нет вообще больше элементов. Соединил с этим кабель, свой кабель от телевизора. Показывает но только 10 каналов.
Вопрос: Все же мне надо выкинуть эту плату и сделать U-колено.
Расстояние до вышки, если верить карте, 7 км. На втором этаже дома ловит на обычную ком. антену.
Locus висит на доме и от него уже шел кабель на первый этаж, вот и хотел ее переделать, так как если ставить ком. антену на первом этаже, сигнал не ловит.
В.Ю .Добрый вечер..Почти разобрался с Вашим Олимпом..но.есть вопросы.. 1) Есть две приоритетные вышки одна .около 16 км.но много деревьев..вторая-около 40 км .чисто поле..По первой средняя частота вещания 654 МГц..соответственно .длина трубки.за вычетом 1.5 см-44.3 см..вторая вышка вещает на средней частоте 554 МГц-длина трубки-53.6 см..Склоняюсь ко второму варианту..так как.КСВ .если поворачивать антену. близко к единице для обеих вышек..если не прав.поправьте..2)..Трубки согну.сделаю 1 см зазор по внутреннему диаметру.пару кусков алюминиевой полосы.думаю .найду..Вопрос. Вы пишите.что ширина алюминиевой полосы-5-7 мм..по фото она значительно шире.или это ошибка. Растояние между полосками(зазор)-5мм..правильно. и надо выдержать расстояние в кольце трубки(зазор)-1 см..Всё так. Если где-то ошибся пжл поправьте. У меня еще интернет 4G вещает на частоте 800 МГц.. Попробую на модем антену зацепить.. а то сигнал совсем дохлый..мож чего и получится..Спасибо! Удачи!
Этот комментарий был удален автором.
Здравствуйте. Просто две полоски получились разной ширины, одна 5, а другая 7 мм. Второй вариант лучше (обрезать, укоротить всегда успеете). Придерживайтесь 5 мм между полосками, а остальное – как получится. Эта антенна работает без проблем уже несколько лет наравне с той, что я рекомендую использовать согласно ссылке, приведённой ниже, где я использовал её для пассивного ретранслятора мобильной связи.
Антенна невидимка для эфирного цифрового телевидения.
Так я назвал антенну, которая избавила меня от всех проблем. Это восьмёрка «Харченко», но вместо отражателя активный рефлектор, такая же восьмёрка. Работает уже несколько лет. Крона деревьев ей не помеха. Ловит сигнал на уровне пола второго этажа с расстояния 80 км от Останкино, причём сама местность приёма в низине.
Сделал вторую такую же антенну когда начались проблемы. Суть в том, что в этом году ретрансляторы эфирного цифрового телевидения расположились по кругу от места приёма и на сравнительно близком (17, 30 км) от меня расстоянии и стали забивать Останкинский сигнал (а это потеря третьего мультиплекса). Соседи начали поворачивать покупные антенны в разные стороны, а мои самоделки без усилителей продолжают держать дистанцию 80 км.
