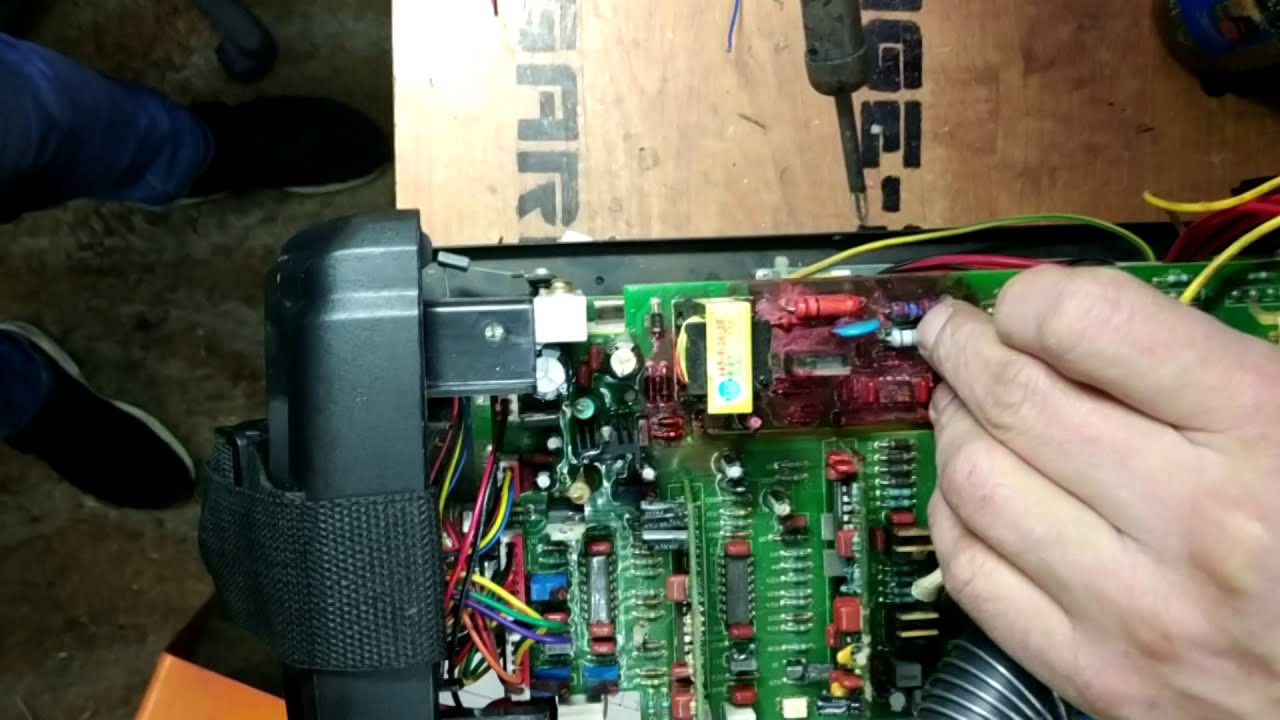

Сварочный Аппарат Сварог Arc205B Ремонт, Не Включается, Не Работает, Не Горит Табло Экран, Не Варит, Garage-28 Viktorius

Источник

Руководство по эксплуатации инверторных аппаратов для ручной дуговой сварки ARC 205 B (Z203), ARC 205 B (Z203S)

Руководство по эксплуатации ARC 160 (Z211S), ARC 180 (Z208S), ARC 200 (Z209S)

1. Общее описание 4

2. Техника безопасности 4

3. Технические характеристики 6

4. Внешний вид 6

5. Порядок работы 7

6. Диагностика неисправностей 8

8. Транспортировка 9

Благодарим вас за то, что вы выбрали сварочное оборудование торговой марки «сварог», созданное в соответствии с принципами безопасности и надежности.

высококачественные материалы и комплектующие, используемые
при изготовлении этих сварочных аппаратов, гарантируют высокий уровень надежности и простоту в техническом обслуживании и работе.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

Настоящим заявляем, что оборудование предназначено для промышленного
и профессионального использования и соответствует директивам ЕС: 73/23/ЕЕС, 89/336/ЕЕС и Европейскому стандарту ЕN/IEC60974.
Соответствует требованиям ГОСТ 12.2.007.8–75, ГОСТ Р МЭК 60974–1–2004 ГОСТР51526–99.

Пожалуйста, внимательно прочтите данное руководство и разберитесь в нем перед установкой и использованием данного оборудования.

Руководство по эксплуатации издано 15 ноября 2011 года.

Информация, содержащаяся в данной публикации, являлась верной на момент поступления в печать. Компания в интересах развития оставляет за собой право изменять спецификации и комплектацию оборудования в любой момент времени без предупреждения и без возникнове- ния каких-либо обязательств.

Использование с автономными дизельными или бензиновыми генераторами требует дополни- тельного внимания к условиям эксплуатации. Убедитесь, что используемый генератор удовлет- воряет требованиям по мощности и параметрам электросети. Рекомендуем принять необходимые меры для сохранности аппарата: установка фильтров, стабилизаторов и т.д.

По всем возникшим вопросам, связанным с эксплуатацией и обслуживанием аппарата, вы можете получить консультацию у специалистов нашей компании.

Производитель не несет ответственности за последствия использования или работу аппарата в случае неправильной эксплуатации или внесения изменений в конструкцию, а также за воз- можные последствия по причине незнания или некорректного выполнения условий эксплуата- ции, изложенных в руководстве.

Данное руководство поставляется в комплекте с аппаратом и должно сопровождать его при продаже и эксплуатации.

1. Общее описание

Серия инверторных сварочных источников ARC — это компактные, надежные, современные и удобные аппараты для ручной сварки покрытыми электродами.

Наши аппараты сконструированы и изготовлены на базе надежных и быстрых MOSFET транзи- сторов Toshiba, работающих на частоте 100кГц или IGBT-модулей второго поколения производ- ства немецкой фирмы Infineon/Eupec (концерн Siemens), отличающихся высокой надежностью и устойчивостью к неблагоприятным воздействиям окружающей среды.

При разработке аппаратов инженерами Jasic были применены запатентованные технические решения, которые позволили добиться возможности стабильного функционирования наших ап- паратов в любых условиях. Контроль качества сварочного процесса осуществляется цифровой системой управления, построенной на чипсете DSP Atmel.

При производстве печатных плат для наших аппаратов используются только оригинальные комплектующие известных европейских производителей Siemens, Toshiba, Philips, Atmel, что гарантирует высокое качество производимого оборудования. Все платы снабжены элементами защиты от перегрева и покрыты защитным пылевлагоотталкивающим составом.

Основным параметром надежности сварочного аппарата является его продолжительность включения (ПВ). ПВ наших аппаратов проверяется при температуре окружающей среды +40 °С, такая температура в наших широтах бывает крайне редко, поэтому в реальных условиях пв даже выше заявленного в паспортных данных и доходит до 100%.

Интуитивно понятный привлекательный интерфейс управления, наличие специальных функций, таких как Arc Force, Hot Start, Antistick и др., делают процесс сварки простым, приятным и до- ступным даже новичкам, не имеющим опыта сварочных работ.

Плавные и точные регулировки параметров позволяют добиться идеального качества сварного шва в любом пространственном положении при сварке.

Сварочный аппарат ARC 205 (Z203) отличается от ARC 205 (Z203S) наличием цифрового дисплея.

2. Техника безопасности

При неправильной эксплуатации оборудования процессы сварки и резки представляют собой опасность для сварщика и людей, находящихся в пределах или рядом с рабочей зоной. При прове- дении сварочных работ необходимо соблюдать требования стандарта ГОСТ 12.3.003–86 «Работы электросварочные. Требования безопасности», а также стандартов ГОСТ 12.1.004–85, ГОСТ 12.1.010–76, ГОСТ 12.3.002–75.

К работе с аппаратом допускаются лица не моложе 18 лет, изучившие инструкцию по эксплуа- тации, изучившие его устройство, имеющие допуск к самостоятельной работе и прошедшие ин- структаж по технике безопасности.

Не надевайте контактные линзы, интенсивное излучение дуги может привести к их склеиванию с роговицей.

отключайте аппарат от сети при простое.

В нерабочем режиме силовой кабель (идущий к электроду) должен быть отключен от аппарата.

Пользуйтесь аварийным выключателем при нештатных ситуациях.

Сварочные инструменты должны быть сертифицированы, соответ- ствовать нормам безопасности и техническим условиям эксплуата- ции данного аппарата.

поражение электрическим током может быть смертельным!

• Заземляйте оборудование в соответствии с правилами эксплуатации электроустановок и техники безопасности.

• Не касайтесь неизолированных деталей голыми руками. Сварщик должен осуществлять сварку в сухих сварочных перчатках, предна- значенных для сварки.

дым и газ, образующиеся в процессе сварки — опасны для здоровья!

Не вдыхайте дым и газ в процессе сварки (резки).

Рабочая зона должна хорошо вентилироваться.

излучение сварочной дуги вредно для глаз и кожи!

• Используйте сварочную маску, защитные очки и специальную одежду для осуществления сварки.

• Также должны быть приняты меры для защиты людей, находящихся в рабочей зоне или рядом с ней.

• Искры, возникающие при сварке, могут вызвать пожар, поэтому все воспламеняющиеся материалы должны быть удалены из рабочей зоны.

• Рядом должны находиться средства пожаротушения, персонал обязан знать, как ими пользоваться.

Шум представляет возможную угрозу для слуха!

• Процесс сварки сопровождается поверхностным шумом, при необхо- димости используйте средства защиты органов слуха.

Подсоединяйте силовые кабели как можно ближе к месту сварки. Силовые кабели, соединенные с арматурой здания или с другими металлическими объектами, находящимися далеко от места сварки, могут привести к протеканию тока через тросы лебедок, подъемных механизмов или через другие токопроводящие цепи. Это может привести к возникновению пожара или перегреву подъ- емно-транспортных механизмов, кабелей и, как следствие, выходу их из строя.

Блуждающие токи могут полностью вывести из строя изоляцию проводки в доме и стать причиной пожара. Поэтому перед началом работ необходимо удостовериться в том, что место подсоединения кабеля с зажимом на заготовке очищено от грязи, ржавчины и краски до металлического блеска и обеспечена непосредственная электрическая связь между заготовкой и источником.
