Замена памяти на Asus Dual GTX 1060 6Gb

SERVICE CORE FORUM → Ремонт видеокарт → Замена памяти на Asus Dual GTX 1060 6Gb

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 9

1 Тема от wentel6 11.02.2019 20:07:41

• wentel6
• New member
• Неактивен

• Зарегистрирован: 11.02.2019
• Сообщений: 7

Тема: Замена памяти на Asus Dual GTX 1060 6Gb

Здравствуйте.
Прошу помощи с решением проблемы по замене памяти на Asus Dual GTX 1060 6Gb
Родная память стояла Micron с маркировкой D9TCB, доступна мне с донора Samsung K4G80325FB-HC25
Установил я эту память, но чуда не произошло, видеокарта изображения не дает.
Прошивка биоса с других видеокарт с таким же графическим процессором и памятью, результата не дала.
Подозреваю, что дело в конфигурации страпов.
На видеокарте нашел участок со страпами по 100 кОм (всего 6 резисторов и 12 возможных мест для них).
Сейчас страпы стоят в последовательности 10 00 01
Может у кого-нибудь есть такая видяха с памятью SAMSUNG?
Может кто подскажет как можно угадать эту конфигурацию страпов?

Вот нашел фото с памятью Hynix
Страпы находятся слева вверху от чипа, возле кварца.

2 Ответ от 1servicecore 11.02.2019 21:00:48

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: Замена памяти на Asus Dual GTX 1060 6Gb

Подозреваю, что дело в конфигурации страпов.

Могу ошибаться, но вроде бы я менял память с hynix на самсунг.
Страповые резисторы не менял, т.к. нет информации по их конфигурациям. Но видеокарта заработала без проблем, даже BIOS шить не надо, впрочем это не удивительно.

3 Ответ от wentel6 14.02.2019 17:10:38

• wentel6
• New member
• Неактивен

• Зарегистрирован: 11.02.2019
• Сообщений: 7

Re: Замена памяти на Asus Dual GTX 1060 6Gb

Проблема в самой видеопамяти. С родным биосом запустилась, но иногда выдает артефакты.

4 Ответ от 1servicecore 14.02.2019 19:36:32

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: Замена памяти на Asus Dual GTX 1060 6Gb

Это печально, т.к. теперь снова искать битый банк памяти.

Источник

Тестовый режим

Форум сейчас работает в тестовом режиме. Темы могут быть удалены или переименованы в процессе оптимизации. Спасибо всем за внимание и помощь форуму.

Asus dual GTX 1060 6gb замена памяти

SERVICE CORE FORUM → Ремонт видеокарт → Asus dual GTX 1060 6gb замена памяти

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 3

1 Тема от Dmitry27 20.03.2019 02:12:37 (20.03.2019 02:13:31 отредактировано Dmitry27)

• Dmitry27
• New member
• Неактивен

• Зарегистрирован: 20.03.2019
• Сообщений: 8

Тема: Asus dual GTX 1060 6gb замена памяти

Приветствую. Подскажите пожалуйста по поводу ремонта Asus dual GTX 1060 6gb. Все напряжения и сопротивления в норме. При включении компа монитор выходит из дежурного режима, позже опять уходит в дежурку. Изображения нет. Если ставить карту второй, то в диспетчере задач и в программе GPU-Z карта видна с ошибкой 43. Биос через GPU-Z считывается, но по ID карта и биос не находится на сайте TechPowerUp.( возможно майнеры перепрошили или модифицировали биос) . Пытаюсь перепрошить биос через nvflash, но при подаче команды nvflash —list видна только одна главная видеокарта. Гпу теплый. Память выглядит подозрительно. Все чипы памяти посередине покоричневевшие по сравнению с исправной картой. Память стоит Хуникс. Нашел память микрон и эльпида, они тоже в биосе поддерживаются, но не знаю можно ли просто заменить хуникс на другой тип памяти?. На карте не нашел явных признаков где могут находится страпы выбора типа памяти. Может кто сталкивался ?

2 Ответ от 1servicecore 05.08.2019 17:03:07

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: Asus dual GTX 1060 6gb замена памяти

добрый день. Пробовал менять только с hynix на samsung — карта заработала без танцев со страпами. 3D тесты так же проходило, но тогда небыло майнеров с автоподбором таймингов. К стати, не знаю совпадение или нет, но с появлением этих майнеров теперь карты nvidia с потемневышими чипами памяти (и вышедшими из строя) повалили в сервис.

3 Ответ от 1servicecore 05.08.2019 17:04:27

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: Asus dual GTX 1060 6gb замена памяти

В Вашем случа, скорее всего какой-то банк памяти вышел из строя, я бы заменил самый потемневший на на микрон, т.к. элпида вроде на 1060 не ставилась, по крайней мере мне не попадались такие карты.

Сообщений 3

Чтобы отправить ответ, вы должны войти или зарегистрироваться

SERVICE CORE FORUM → Ремонт видеокарт → Asus dual GTX 1060 6gb замена памяти

Форум работает на PunBB , при поддержке Informer Technologies, Inc

Источник

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых

Всех приветствую дорогие читатели) Очередной ремонт видеокарты после сц, сегодня я покажу как при помощи тепловизора и какой то матери воскресить очередной труп.

Для начала краткая предыстория. Давным давно в далеком краю. принес мне странник этот старинный «Артефакт» от 2016 года и молвил, отдавал он ее в руки супостатов недобрых, после которых артефакт перестал артефачить и теперь только показывает черный квадрат.

Ну ладно хватит отсебятины, в общем карта артефачила, а после сц перестала выводить изо совсем)

Как говорится внимательный осмотр это половина успеха в ремонте, понеслась.

Для начала стоит отметить что тут произвели так называемый стартовый пакет услуг, перепрошивка биос, прогрев памяти, к счастью не стали греть чип, хотя в пакете all inclusive обычно греют все, что бы прям от души.

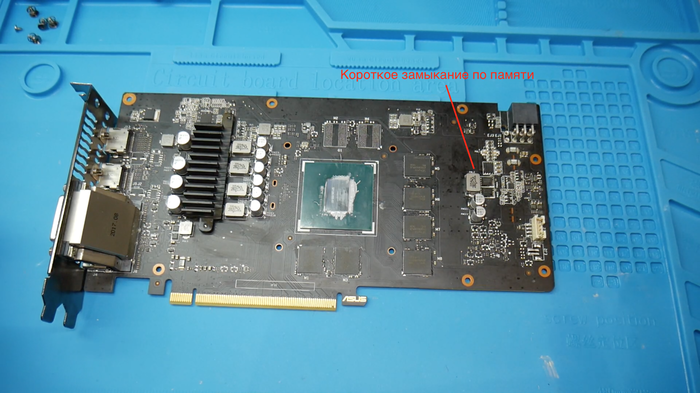

Кз по памяти говорит нам о нескольких вариантах
1)Неисправен контроллер памяти в самом gpu

2)Неисправна 1 или несколько банок видеопамяти, бывает что и все могут быть в кз, как правило после пробития мосфета в цепи питания памяти, но там и чип улетает.

3)После прогрева памяти слиплись шары под какой то из банок видеопамяти

Наша же задача тут не хитрая, отпаиваем фазу питания видеопамяти, подключаем лабораторный бп и подаем 1.5 вольта и ограничиваем ток скажем в 2 ампера, дальше можно пробовать нащупывать неисправную банку, но забегая вперед скажу что тактильно в этом случае ничего не грелось, по этому я использую тепловизор.

Тепловизор показал что чуть нагревается банка под позиционным номером м1, это не может не радовать, шансы на точто гпу цел повышаются, снимем этот чип и посмотрим поднимется ли ̶э̶к̶о̶н̶о̶м̶и̶к̶а̶ ̶р̶о̶с̶с̶и̶и̶ ̶ сопротивление.

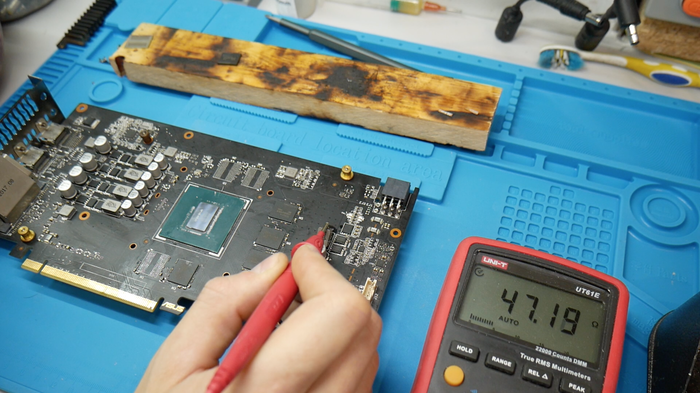

Так и есть, сопротивление выросло до 47 ом и это хороший знак, походу добби сегодня будет есть)

далее запаиваю донорский чип, т.к до конца не уверен в полной работоспособности этой банки.

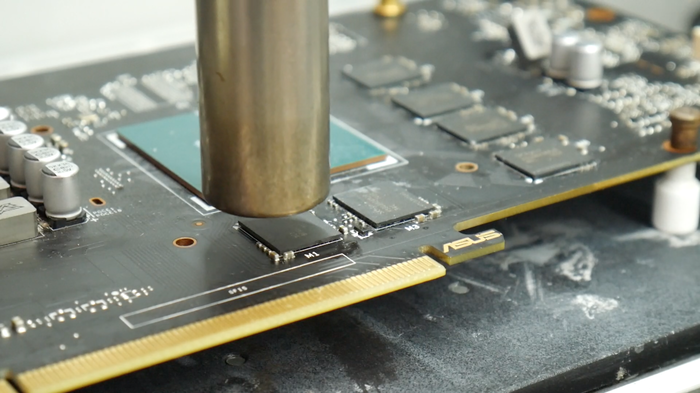

Ставлю плату на нижний подогрев, температура низа 280 градусов, и при помощи фена (средний поток и 330 градусов) равномерно прогреваю чип, примерно через 10 сек он садится на свое место.

Шикарно, карта дала изображение и это очень хороший знак, но мы помним что изначальным дефектом карты были артефакты, поэтому от греха подальше решаю прогнать всю память при помощи mats что бы исключить проблемы с остальными банками.

После теста видеопамяти (который прошел успешно) Включаю фурмарк и жарю карту еще около часа -двух.

Теперь так сказать выводы.

Можно ли сказать что изначально была именно эта банка памяти мертвой и именно она давала первоначальные артефакты?

К сожалению нет, но клиент не захотел менять всю память целиком т.к это скажется на цене.

Если бы не было тепловизора к сожалению пришлось бы снимать все банки по очереди или все сразу, это в свою очередь существенно сказывается на времени и цене ремонта, поэтому тем кто чинит карты и ноутбуки на регулярной основе советую его к приобретению, да штука не дешевая, но время дороже.

К слову не всегда артефакты вызваны неисправной видеопамятью, по статистике я бы сказал 50/50, но в этом случае клиенту повезло и он отделался по сути заменой 1 маленького чипа.

Пока на этом все, всем хорошего вечера)

Найдены возможные дубликаты

Сообщество Ремонтёров

5.7K поста 34.4K подписчиков

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Где можно скачать Mats под современные видеокарты без регистрации и смс?

я на влабе качал

Поспешишь — кучу материнок спалишь

Принесли мать asus n56vm.
Просто посмотреть и оценить стоимость ремонта.

Силовые 3 и 5 вольт в коротком, ldo 3 и 5 вольт в коротком. В мультиконтроллере, хабе и в части шимов — дырки и прогары. Ну и дыра в плате , куда ж без нее 😞
Посоветовал искать рабочую плату.
Владелец ушел. и пришел, недели через 3-4 😳

Говорит » Я всё собрал и включил. Ноут весело помигал светодиодами пару секунд и выключился. Навсегда.
Я его весь принес — глянь что мне барыги впарили.» и высыпал из пакета разобранный ноутбук.
Смотрим плату

Силовая линия 3v (на фото) и ldo 3v (за кадром) — в коротком замыкании.
При таком раскладе — ноут не мог весело «перемигиваться» при первом включении.
Решил полностью раскидать весь ноут.
Разбираю крышку матрицы :
а вот я тебя и нашел!
Знакомьтесь — это шлейф матрицы. Он немного перетёрся и загорелся.

Пазл почти сложился, но не весь. 🤔 Пара контрольных вопросов и всё стало ясно-понятно.

Самая-самая-самая первая неисправность : Разбили матрицу.
Потом ноут разобрали и поставили новый экран.
Он включился, какое-то время поработал и белый дым ушел в атмосферу. Дальше — покупка новой материнки.
Ну и вот это вот всё. 🙃

Матрицу глянул — ей хана. 😒

Хозяин грустит а мы дальше пинаем труп плату.
Погорельцев пока три : мультиконтроллер, шим дежурных напряжений и lan.
Больных и убогих выкидываем за борт — короткое замыкание ушло. Значит будем ставить новый шлейф и подкинем тестовую матрицу.
Плата включается и посты проходят до AB — полная инициализация платы есть и есть картинка на внешний монитор.
Но не все спокойно в датском королевстве:
на матрице есть подсветка, но вместо изображения — полоски.

Пробегаемся по колодке подключения шлейфа.
35 ножка edid_clk_phc_r — заниженное сопротивление 😒

На этой веселой ноте нас покидает мост (интеловский hm76) и владелец ноутбука. 😥
Сказал, что у него дома есть ещё один сломанный ноутбук и он будет чинить его. И снова сам 🤣
Пожелаем ему попутного ветра, а сами продолжим работы.
Из закромов родины достаем рабочий хаб и меняем.
Вот теперь есть картинка и на матрицу.

И ремонт окончен 🙂

Результат спешки и невнимательности : две убитых материнки, матрица и его шлейф.

Падение частот процессора в ноутбуке Asus

Попал в руки ASUS ROG zephyrus g15 — неплохая конфигурация с Ryzen 7 на борту, gtx 1660ti, 16gb ddr4 и быстрым ссд м2 третьего поколения.

Фото, как говорятся, из интернетов. Ах да, ещё и экран 120 гц. Неплохой конфиг, но как только включаешь винду — жуткие тормоза. После переустановки той самой винды владельцем. Проверяю драйвера, версию биос — всё стоит самое новое, открываю диспетчер задач

Бум, шакалака (и да, я готов к отдельному котлу в аду для людей, которые фоткают экран ноутбука) Невероятные 0,39 ГГц скорость работы процессора, от базовых 2300, а в режиме буста до 3,5 доходит. Здесь же — постоянно 0,39. Перезагружаю ноут, открываю сразу диспетчер — буквально 30 секунд на нормальной частоте, потом снова падает. Захожу в биос, может чего там наклацали — ничего не вызвало подозрений, но на всякий случай делаю восстановление настроек биос по дефолту, сохраняю и выхожу — заработало. Нормальная частота, всё летает и даже 120 гц на экране наконец-то видно (что выглядит довольно приятно, к слову). Перезагрузка ноута — и всё возвращается на круги своя. Захожу в биос, сбрасываю/сохраняю — снова всё нормально работает. До следующей перезагрузки, либо достаточно даже просто закрыть/открыть крышку ноута. Нахожу решение на xda- у парняги из США точно такая же проблема с таким же ноутом, и не у него одного. И тоже после переустановки системы. После недолго чтения ветки находится решение — Armoury crate. Утилита от Asus со всякими игровыми и не только настройками. А ещё она управляет питанием ноутбука. Скачать с русского сайта не удалось, нашёл на американском ехе файл, так что если кто будет искать — ищите сразу на асусточкаком.
Установка, перезагрузка ноута — и тест на всю ночь.

И да, ноут не всю ночь маслал на полной загрузке проца, включил сериал на повторе и загружаться кой-чего поставил. А тут уже стресс тест включил, чтоб убедиться, что не скидывает частоту. Надеюсь, кому-то поможет. В нашем сегменте решения не нашёл, видимо потому что ноут совсем свежий и никому ещё в голову не пришло полностью на нем винду переставлять. Решение простое, но эффективное. Всем удачи.
