ASUS EN GTX560 dc/2di/1gd5 В начале фризы, затем черный экран.
EN GTX560 dc/2di/1gd5 ASUS
Встречались несколько раз такие карты с глючным/пробитым по питанию чипом памяти, при чём с глючным чипом карта вела себя примерно так же (с пробитым арты сразу вылазят), с дохлыми ГП не встречались. В инете встречал видео, так там переход под чипом памяти оборванный был.
Легче всего создаются трудности.
Посоветуете произвести замену памяти. А где достать чипы. В принципе я думаю ничего сложного.
Посоветую провести нормальную диагностику с замерами основных напряжений как при работе, так и во время глюков, ну и тесты MATS или VMT прогнать.
Можете попробовать понизить частоты/поднять напряжение питания для эксперимента (отредактировав биос, не забыв сохранить оригинальный)
Легче всего создаются трудности.
смотрите питание во время глюков(ядро, память), редко, но бывает просаживается. Бывает и ядро так себя ведёт, сам сейчас сижу на 6870, тоже самое было, фризы, потом арты, потом чёрный экран, по началу можно было в 2д работать, потом совсем плохо стало и до рабочего стола не доходила, решилось прожаркой, что странно, уже 5 месяцев пашет. Есть маленький момент, может помочь, проверте все все dvi, hdmi, если по одному из них не будет сигнала (предварительно конечно перезагрузив компьютер), т.е. совсем мёртвый канал, то проблема в ядре у вас, снача на печь, может повезёт и заработает, если нет — замена гпу
Есть маленький момент, может помочь, проверте все все dvi, hdmi, если по одному из них не будет сигнала (предварительно конечно перезагрузив компьютер), т.е. совсем мёртвый канал
т.е. совсем мёртвый канал, то проблема в ядре у вас, снача на печь, может повезёт и заработает, если нет — замена гпу
makarog у вас явные проблемы с пониманием, для простых обывателей, смерть гпу бывает постепенной, вы даже можете не знать, что карта умирает, т.к. обычно люди использует только один разъём для вывода изображения. У автора не совсем явно, питало, память, гпу, но если хотя бы через один из разъёмов не выводится изображение — это признак, который показывает на 95%, что на сомом деле проблема в гпу (ну если конечно у него не дохнет всё подряд), если это для вас откровение, то может стоит начать, а нет, вам лучше не стоит ничего делать, ещё чело сломаете
вы даже можете не знать, что карта умирает
вам лучше не стоит ничего делать
makarog снова ваш пост, снова толку «0», ни одной мысли как помочь человеку — показатель
Источник
Ремонт Видеокарты Asus Geforce Gtx 560 Ti 1024Mb 256Bit Gddr5 [Engtx560 Ti Dc, 2Di, 1Gd5] Dvi Minihdmi
Virtual Plus HD 19:27
Описание
ОПИСАНИЕ:
Как починить видеокарту? Подробный Ремонт и прошивка биоса видеокарты PCI-E Asus GeForce GTX 560 Ti — 1024MB 256bit GDDR5 [ENGTX560 Ti DC/2DI/1GD5] DVI miniHDMI. Ремонт видеокарты NVIDIA.
ССЫЛКИ:
1) Осциллограф RIGOL DS1054Z (Разлочка до 100 МГц): http://ali.pub/zsvyw
2) Видеокарты из Китая: http://ali.pub/kjytg
3) Паяльные станции: http://ali.pub/p2zfv
4) Программатор TL866: http://ali.pub/d9ba3
5) Кулеры и радиаторы Видеокарт: http://ali.pub/p0hf1
6) Мультиметр UNI-T UT61E (высокоточный): http://ali.pub/zgso1
РЕКОМЕНДУЮ:
✔САМЫЕ ПОПУЛЯРНЫЕ ПОКУПКИ: http://ali.pub/fstig
✔Конструкторы kit/Собери сам, СЛАБО?: http://ali.pub/nehb0
ЗАРАБОТАТЬ НА YOUTUBE:
✔ ПОКУПАЙ ДЕШЕВЛЕ в КИТАЕ с ePN: http://got.by/33c3ja
✔ ПОКУПАЙ ДЕШЕВЛЕ в других магазинах: https://letyshops.com/soc/sh-1?r=78243
Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7
Поделиться с друзьями:
Добавить временную метку
Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды
Фото обложки и кадры из видео

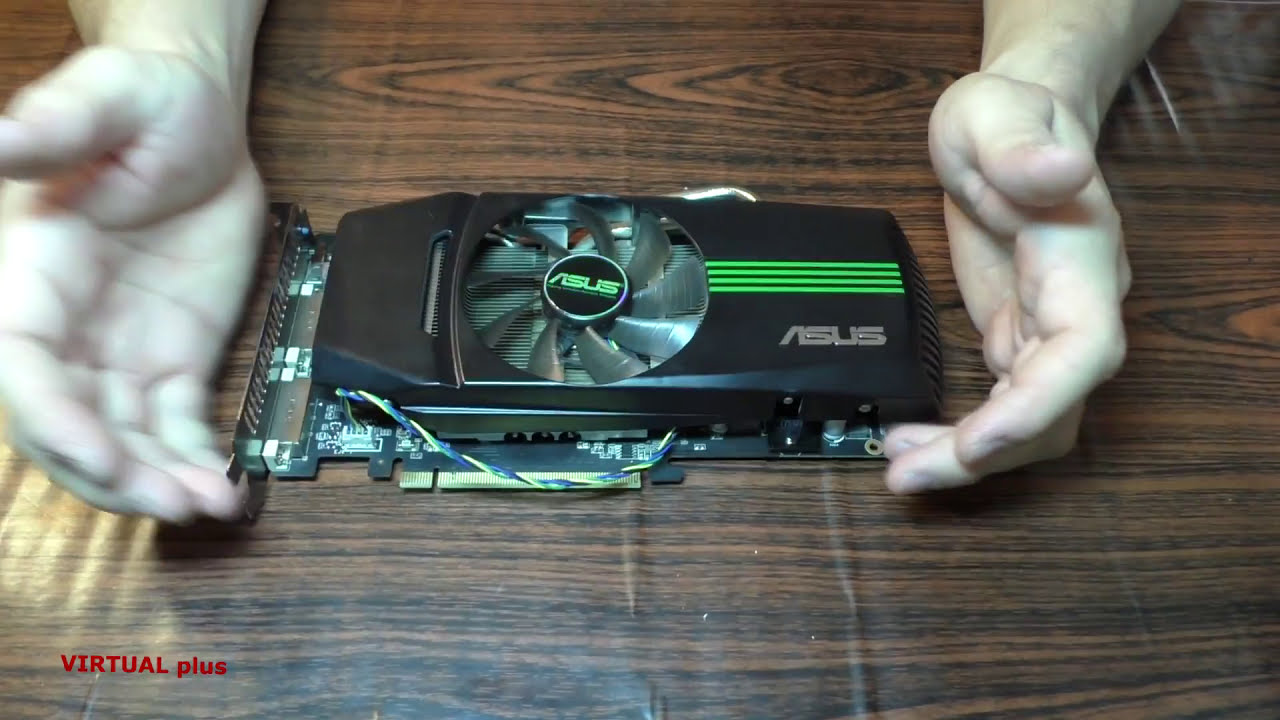

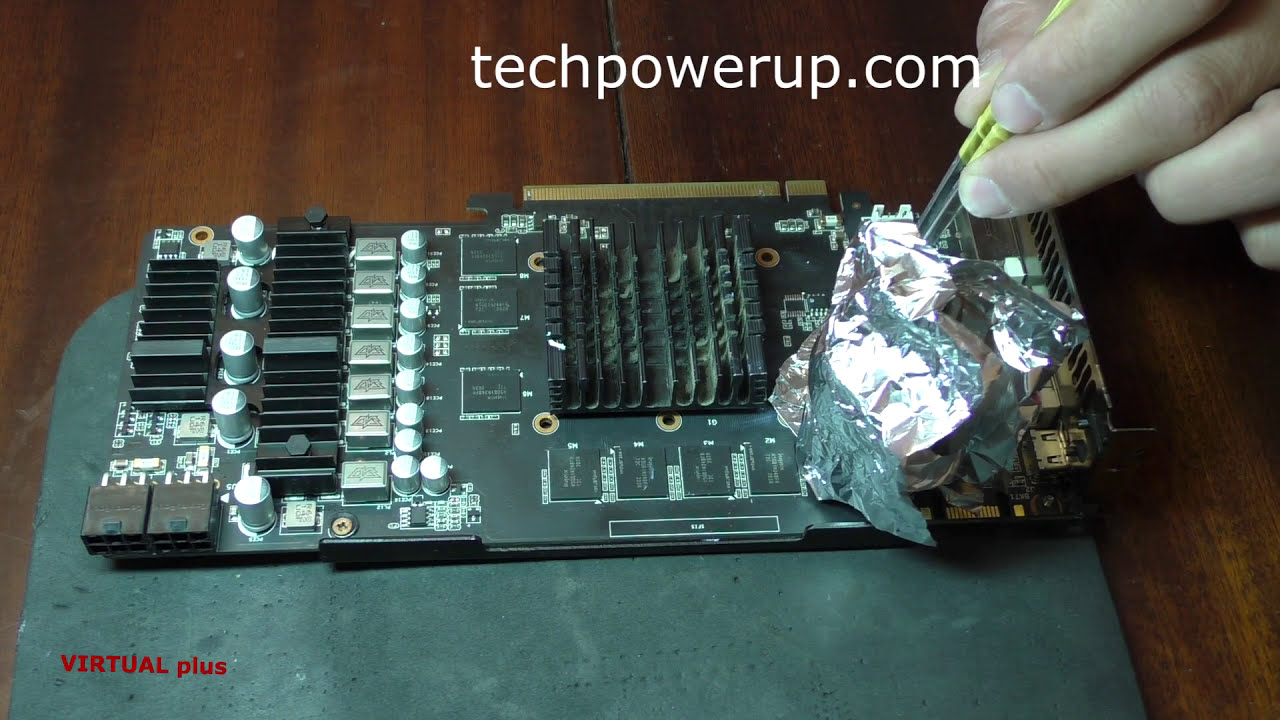

Ремонт Видеокарты Asus Geforce Gtx 560 Ti 1024Mb 256Bit Gddr5 [Engtx560 Ti Dc, 2Di, 1Gd5] Dvi Minihdmi, Virtual Plus
Источник
Repair GTX560Ti video
Показать панель управления
- Опубликовано: 21 фев 2017
- How to fix a video card ?. Detailed repair and firmware BIOS GTX560Ti card. Repair NVIDIA video cards
Комментарии • 0
подскажите плиз, где можно приобрести ГПУ GF114-326-A1 (мой отвалился на GeForce 560, прогрев помог, но ненадолго), желательно новый, желательно у надежного продавца
подскажите плиз, где можно приобрести ГПУ GF114-326-A1 (мой отвалился на GeForce 560, прогрев помог, но ненадолго), желательно новый, желательно у надежного продавца
Флешка вроде 25-й серии, можно шить на CH341A?
Хз.. Поограматором мини про точно можно
Подскажите пожалуйста а если при проверке 0.377, а не 0.422, это нормально?
Измерил свою ENGTX 560 — 0,383. Предполагаю — зависит от прибора.
Tonho uma desa e não da imagem
4:56 расхождения нет . Со стороны gpu — они соединены .
Добрый день. А подскажите, вот вы уверенно проверяете напряжение в нескольких точках. У вас есть схема это видеокарты? Или это результат опыта работы в этом направлении. Вот скажем у меня видюха ASUS HD7750. Ремонтов компьютерного оборудования никогда не занимался. Но в сервис центре за ремонт просто не взялись. Сказали мол дешевле новую купить. Но сейчас видюхи стоят как раз недешево. Вот я и думаю а как определить где какое питание на этой конкретно плате проверять? Там штук 5-6 ШИМ контроллеров (если не ошибаюсь) APW7165A. Надо проверять на них? Но какой к чему относится?Может есть какая литература, в которой об этом можно почитать?
Спасибо. Буду изучать.
Схемы небыло, искал инфу в инете, на форумах, потом когда уже все выяснил собрал инфу вместе. Это не моя работа, увлекаюсь электроникой. Смотрите даташит на контроллеры- есть ли вход и если с него выход, если чего то нет, то отследить откуда и куда идёт питание/вход/выход. Есть линейные стабилизаторы-расшифровка покажет сколько у них выход. К примеру вход 5 в, а выход 3.3. Ну соответственно если вход есть, а выхода нет-замена или вокруг него рассыпуха-что реже. Если наоборот, отслеживаем, ищем инфу на форумах. Опять же, вход на видеокарту всегда 12в с материнки, а далее преобразуется по потребности 5в, 3.3, 2.5, 1.8, 1,0 и тд-это стандартные. напряжения. На катушках питание в принципе почти у всех одинаковые., У памяти тоже.
Все напряжения внорме как у вас! зашил биос (разглядел на видео) Asus.GTX560Ti.1024.110112_2.карта по прежнему не выдаёт изображение! У вас с этим что на видео биосом завелась или всё таки другой был подобран?
Должна завестись, если карта такая же. Если нет, значит причина в другом
@VIRTUAL plus спасибо! но к сожалению моя не завелась,наверное дело уже в гпу. хотя при запуске нагревается.
Завелась, на этом биосе. Ничего другого не подбирал
Класс!
Подскажите пожалуйста по данной видеокарте. Ей около 5 лет, термопаста менялась. Есть артефакты плавающие по экрану возникают если нагрузить какой нибудь игрой. В Винде работает практически без сбоев. Выкручивал кулер на 100%, темпертатура при работе около 38гр. в игрушке поднимается до 60гр.
Пробовал феном прогревать чипы памяти, после прогрева заработала нормально но прошел месяц и опять все то же самое, даже хуже.
Порекомендуйте что можно сделать? Спасибо.
Скорее всего нужна Замена чипа. Если делать Реболинг, то это как рулетка или поможет или нет или на некоторое время. смотря в чем причина окажется.
У меня видеокарта асус gtx460. Проблема такая если драйвер видеокарты не ставить изображение есть, ставлю драйвер видеокарты на мониторе синий экран с надписями и виндолс не загружается. При удаление драйвера через безопасный режим виндолс загружается.
Здравствуйте, проблема с GTX560 1gb, могу ли к вам обратиться?! Напишите мне на почту Sashabelyi1@mail.ru , я оплачу ваше время! надеюсь решим проблему!
Здравствуйте. может ли такая карточка, только «Зотак» не стартовать по причине оторванного провода питания охлаждения?
А вот по причине перегрева и выхода из строя, из за не работающего охлаждения-да
Спасибо, интересно. Скончалась gtx750ti, хоть представляю, в каком направлении рыть. )
Я один это заметил? В конце видео при запуске появились артефакты и после видео обрезано и следующий кадр как грузиться винда и все исправно! Возникает вопрос автору, для чего резать кадр если все нормально? Есть подозрения что автору так и не удалось полностью воскресить карту и он склеил видео загрузки винды с заранее установленной другой видеокартой, ведь он полностью не показал? Я просто делюсь с замечаниями и могу ошибаться, но все это как то странно!
@LPFan4 мне без разницы, что там вы думаете. Я снял то что было, а остальное каждый думает в меру своей распущенности. Ps: и да, в каких случаях тест с нагрузкой делают?)))) Если небыло питания а его восстановили)) до сих пор работает
@VIRTUAL plus Без теста под нагрузкой не убедительно!
@VIRTUAL plus теперь понятно
Это не артефакты, а так грузится винда со сборки, там разноцветные квадратики
VIRTUAL plus
Не могу определить микросхему биоса GTX 560 Ti . Там на ней написано atmlh 024 , вторая строка s1 3 . Пробывал ставить как 24fс512 , но читается как пустая . Пробывал шить , в конце ошибка по адресу . Если можешь подскажи какую выставить микросхему в программаторе miniPro ?
Пробывал , ничего не помогает . Наверное всё таки в чипе проблема .
VIRTUAL plus
Спасибо за ответ , но нашёл и прошил .Но проблема осталась с картой , то есть подключаешь нет изображение , все напруги в норме , но через минут 3-5 минут изображение появляется . А если опять перезапустить комп , опять такая же проблема . Когда начинаешь играть , изображение уменшается и яркость вместе с ней до изчезновения . Хотя мать карту видит .
Vladimir Negret к сожалению у меня уже нет этой видеокарты
А без видеокарты грузится норм? На встроенной
А вы с какого города? У меня тоже 560Ti сломалась(Слетело FullHD изображение включается только на 640х480) Сделаете? Естественно не за бесплатно.
Думаю что на моей видяхе тоже биос слетел но как его перепрошить без выпаивания ума не приложу.
Далековато я с Москвы. У меня неожиданно пропало изображение когда смотрел фильм. Загрузку видит пока идет низкое разрешение, как только переключается на загрузке винды на FullHD комп уходит в перезагрузку и процесс повторяется снова.
Влад Ютубский из под Казани. Вы уверены, что проблема не в драйверах?
Здравствуйте. У меня карта ZOTAG 560 Ti. Материнка говорит бипами — видеокарты нету. На видюхе стоит NCP5392, на всех 4-х катушках относительно земли 0.9В. В выключенном состоянии все танталы имеют «коротыша» меньше 0.01Ома. Пара 820мкФ порядка 45 Ом (включенно-греются, но не сильно), остальные электролиты при измерении сопротивления как обычно нормально заряжаются с сопротивлением от 0 и дальше 1 кОм. Подскажите где искать более вероятно — пробитый MOSFET-ы или какой-то тантал/электролит кондёр пробило? Может керамический кондёр пробит, но их очень много и не знаю как выявить.
Malishich смотрите входящие цепи сначало, определите по какой линии КЗ. Входит с материнки. 12, 3.3, 5в. Проверьте с входов на землю сопротивление. Далее вход и выход на линейные регуляторы, микросхемы, сравнивая с даташитом. Отпаивайте к примеру выход(поднять ножку) и смотрите
у меня выход сигнала на dvi есть на hdmi нет почему
Андрей Ка похоже сломалась 🙂
А если на эту микросхему 5в приходят на 6 ногу, а 3,3В и 1,5В на 8 и 5 не приходят? 3,3в, 5в, 12в на плате присутствуют
0:57 оказался Nvidia))). Красавчег угарнул. Было бы странно найти там что то другое. Видос по делу, четко ясно, заслуженный лайк, и подписка!
Roman Terkin спасибо
А как с вами связаться?
Ольга Быкова в шапке канала ссылка на группу в ВК, на тему канала
Обязательно обратимся, только сначала попробуем поменять по гарантии
Ольга Быкова ок
Отлично, только я из региона Мос. обл., а вы?
Ольга Быкова расстояние не помеха, вы же не в гости собираетесь :)))
Можно к Вам обратиться по ремонту видеокарты?
Ольга Быкова можно
Дросселя одним концом все соединены в кучу, сопротивление низкое. Какой смысл измерять постоянное напряжение на каждой фазе?
По постоянному току дросселя имеют маленькое сопротивление. Если хотя бы одна фаза будет работать, напряжение будет на всех катушках измеряться с обоих концов. Чтобы понять работает ли фаза, надо смотреть наличие импульсов.
Стёпа Спилберг одним концом катушка соединяется с мосфетом (ключами, 1 или 2 или сборка) -другим на конденсатор
У меня тоже как у тя
Ерболат Аманбаев да?)
Как это «стабилизирует с 12 вольт на 5 вольт » ? радиотехническое образование есть или самоучка?
Здравствуйте. У меня такая же видеокарта как и у вас, только с двумя вентиляторами. (GeForce GTX 560 Ti directCUII 1024MB 256bit GDDR5). При старте компьютора без драйверов на экране показывает вот такие символы (. ), дальше все нормально (типо) работает? После этого решил установить драйвера от видеокарты, но драйвера полностью не установились и монитор показывал черный экран. После этого, сняли систему охлаждения и как показано на видео начали проверять все напряжения. Напряжение на дросселях питания процессора составило 0.64, а напряжения дросселя на чипы памяти в районе 1.54, все остальные датчики показали такие же данные что и на видео. Подскажите, пожалуйста, что может выйти из строя и на что обратить внимание.
Mr. KR.Krupskiy начните проверку с мосфетов, стоят возле катушек
Подскажите на 7805 напряжение всего 0.68в, куда смотреть ?
Павел Ч все заменяется относительно минуса (земли) один щуп соответственно на минус, вторым мерять. На слоте, на регуляторе (смотрим даташит), и отследить по дорожкам от входа до него, что есть ещё. К сожалению, ремонт был давно и видеокарты под рукой нет
на плате нормально, на слоте напряжение есть, но на 7805 на выходе 0.68, а если мерять вход относительно земли = 0, подскажите пожалуйста, плата 1в 1 что у вас на видео !
Павел Ч да, с мат платы
Пробовал менял, выпаивал с другой видеокарты, на 7805 напрямую со слота PCi идет 12 вольт ? У меня видюха работала, потом резко закрутились вертушки, я перезагрузил комп, и биос выдает что не видет видюху !
Павел Ч на него и смотреть. Если на входе регулятора нет 12-то замена 7805
А если даже вентилятор не крутится, но система стартует, как будто видеокарты нет, то это gpu сгорел скорее всего?
Смотря какой Биос и какие писки- значения разные.
@VIRTUAL plus а если, биос пищит что ошыбка видиокарты?
проверте дроссель мультиметром. Если это дроссель smd- то я не думаю, что это он пищал. Обычно пищат большие дросселя или Тр.
У меня на карте есть маленький дроссель 2r2, так в нем странная дырка сбоку, есть другой на плате такой-же, но дырки нет. Еще до этого я слышал что время от времени какой-то дроссель свистел в играх. Может ли быть такое что его пробило, и через него не проходит ток. Других видимых изменений на плате не нашел.
посоветуйте видео карту хорошую не дорогую !
Привет ! Носила сегодня такую ж карту на ремонт! Сказали чип поломался, Нужна замена или нагревать , Нагрев не надолго от недели до года! Короче не знаю что делать ! Покупать дорого, и таких карт нету сечас ,с такими параметрами очень дорого !
Прогреть можно и самому дома, бесплатно, в духовке. В один прекрасный момент слетели драйвера, пошли полосы на весь экран. Сам разобрал, фольгой обматал все кроме чипа, грамотно прогрел с выдержками температурного режима и работает.
Оля Зайка возможно это типовая неисправность данного чипа или карты, что по данным признакам характеризует неисправность и соответственно варианты ремонта
Прогреть 300 гривень !
да они даже не розкручивали карту, Послушали жалобу на то что екран постоянно в полосах и все вывод чип ! Жалко что в городе нету хорошых мастеров!
Оля Зайка спасибо за обратную связь, всегда интересно 🙂 сколько берут у вас за это?
Здраствуйте! У меня тоже такая видуха! Проблема в том что екран в полосках, игры не запускаются , пишет ошыбка 43, Дрова обновила! может биос !
Спс ! Но у меня нет знаний ,как все сложно , надо нести в ремонт 🙁
для начала нужно убедится, что дело точно в видеокарте. Извлечь ее из пк и попробовать с встроенной в материнскую плату. если есть выход. Если дело в ней, то дальнейшие действия зависят от ваших знаний и умений. начиная от чистки от пыли и замены термопасты, и кончая проверкой и заменой вздувшихся конденсаторов (если есть), проверки стабилизаторов и напряжения на них. обновлением биос вашей видеокарты (не ПК) и тд. или просто на ремонт в сервис
Тоже самое карта . Какой нужен блок питания . У меня стоит 400w. Хватает этой карте.
Минимальные требования к системной мощности 500 w
Спасибо, у меня у девушки тоже видеокарта полетела, я посмотрел твое видео, оказалось дело в прошивке, и после перепрошивки я потрахался с девушкой, от души. После теще видеокарту починил, тоже ее отчебурекал) Теперь яумамыпрограммист☎🏥🐤⚡
Шурину не говори, что видеокарты чиниш.
молодец.очень познавательно и досконально.лайк
Расскажи плиз что за программатор и можно ли его на али заказать?
Да, купить его можно на Алиэкспресс. Сам там и покупал. Ссылка под видео. Если в кратце: Программатор TL866A имеет ICSP разъем внутрисхемного программирования в отличии от версии TL866CS и дополнительные адаптеры в комплекте.
Хорошо продуманный профессиональный программатор. Простота в использовании, высокая скорость работы- достоинства данного программатора. Данный программатор можно смело рекомендовать как для ремонта ноутбуков, компьютерной техники, бытовой техники, чип-тюнинга авто, корректировки одометров.
Поддерживает широкий спектр чипов: Все виды 26, 27, 28, 29, 37, 39, 49, 50 параллельных ROM, EPROM, EEPROM, 24, 25, 35, 85, 93, 95 серии EEPROM, Serial параллельных ROM чипов, полностью поддерживая в 48-PIN чипов объемом 64Mbit.
TL866 также поддерживает множество моделей из 51 серий микроконтроллеров, AVR микроконтроллеров, в том числе ATMEGA серии, ATtiny серии, AT90XXX серии MCU, MICROCHIP PIC10 PIC12 PIC16 PIC18 MCU, программирование GAL программируемых логических устройств, SRAM тест, 54/74 и CMOS4000 серии IC комплексные испытания.
В настоящее время этот программатор действительно может запрограммировать более 13000 микросхем. Более того, постоянно обновляемый софт и постоянно добавляемые микросхемы в поддержку софта.
