Система замков с центральным управлением
Audi 100 C4. Электрооборудование. Оборудование и приборы

Все двери, а также крышка багажника и топливного бака могут быть заперты либо отомкнуты поворотом ключа водительской двери, либо двери переднего пассажира, либо крышки багажника. Основным элементом системы является двухпоточный насос, приводимый электродвигателем. При повороте ключа в направлении «Открыто» насос создает повышенное давление, из-за чего различные элементы переключения деблокируют соответствующий замок. Наоборот, при запирании создается пониженное давление, и элементы переключения блокируют замок.

С двухпоточным насосом объединены блок управления системы замков и противоугонной системы, если таковая имеется.

Подсказка: особенность замка крышки багажника: в вертикальном положении ключа багажник всегда заперт — независимо от системы замков. Таким образом предотвращается кража багажа, например при остановке у светофора. В горизонтальном положении замок крышки багажника реагирует вместе со всей системой замков с центральным управлением.

Проверка системы замков с центральным управлением

Отомкнуть ключом, а затем запереть на ключ дверь водителя или переднего пассажира либо крышку багажника.

Система замков с центральным управлением должна активироваться во всех трех дверях.

Спустя примерно 2 сек должны быть заперты все замки.

Если насос работает дольше 5 сек, это означает, что система негерметична — в этом случае двухпоточный насос должен работать не более 35 сек, затем он должен отключиться.

Подсказка: если система замков с центральным управлением дала сбой, можно отомкнуть и запереть двери и крышку багажника обычным образом, с помощью ключа. Так же можно блокировать кнопками двери вручную.

Поиск неисправностей электрики

Последующее описание касается автомобилей с или без противоугонной системы. Проверяется в двухпоточном насосе 6-полюсное и 12-полюсное штекерное соединение. Автомобили, оснащенные противоугонной системой, имеют еще одно 16-полюсное штекерное соединение у насоса, которое, однако, не описывается ниже.

Если насос не работает ни при обороте ключом в жира, ни в дверце багажного отсека:

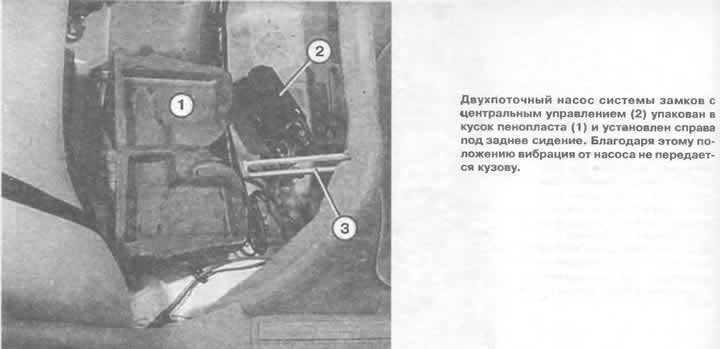

Снять заднее сиденье; двухпоточный насос располагается справа под задним сиденьем в пенопласте.

Достать из пенопласта насос и отсоединить многоконтактный штекер от насоса.

Снять оболочку узкого 12-полюсного штекера.

Проверить запорный элемент водительской двери: подсоединить контрольную лампу в штекере между контактом зелено-синего провода и «массой» (корпусом) кузова.

Контрольная лампа должна гореть постоянно, если водительская дверь открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.

Если лампочка не загорается, значит, неисправен открывающий контакт водительской двери или прервана электрическая цепь.

Теперь переключить контрольную лампу: провод, который шел к «массе», следует перекинуть на положительную клемму аккумуляторной батареи. Другой контакт остается в штекере (контакт зелено-синего провода).

Запереть водительскую дверь ключом.

Если контрольная лампа теперь горит постоянно, значит, замыкающий контакт запорного элемента в порядке.

Если лампа не загорается, но провода целы — это означает, что неисправен запорный элемент.

Проверить запорный элемент двери переднего пассажира: подсоединить контрольную лампу в снятом штекере насоса между контактом желто-синего провода и «массой» (корпусом) кузова.

Контрольная лампа должна гореть постоянно, если дверь переднего пассажира открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.

Если лампа не загорается, значит, неисправен открывающий контакт двери переднего пассажира или прервана электрическая цепь.

Теперь переключить контрольную лампу: провод, который шел к «массе», следует перекинуть на положительный вывод аккумуляторной батареи. Другой контакт остается в штекере (контакт желто-синего провода).

Запереть дверь переднего пассажира ключом.

Если контрольная лампа теперь горит постоянно, значит, замыкающий контакт запорного элемента в порядке.

Если лампа не загорается и провода целы, это означает, что неисправен запорный элемент.

Проверить запорный элемент крышки багажника / задней двери: подсоединить контрольную лампу в снятом штекере насоса между контактом коричнево-зеленого провода и положительным выводом аккумулятора.

Контрольная лампа должна гореть постоянно, если крышка багажника открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.

Если лампочка не загорается, значит, неисправен открывающий контакт крышки багажника или прервана электрическая цепь.

Теперь переключить контрольную лампу: провод, который шел к контакту коричнево-зеленого провода, следует перекинуть на коричнево-алый провод. Другой контакт остается соединенным с положительным выводом аккумулятора.

Запереть крышку багажного отсека ключом.

Если контрольная лампа горит постоянно, пока ключ находится в запирающем положении — контакт запорного элемента в порядке.

Если лампа не загорается и провода целы, это означает, что неисправен запорный элемент.

Проверка двухпоточного насоса: если обеспечивается управление насосом посредством запорных элементов (см. описание в предыдущих абзацах), то, следовательно, причиной неисправности является только подача питания (через тонкий черно-синий провод в 12-полюсном штекере и толстый красно-черный провод в маленьком 6-полюсном штекере) либо нечеткое соединение на «массу» (корпус) (толстый коричневый провод).

Если и остальное в порядке, значит, неисправен сам насос. Заменить.

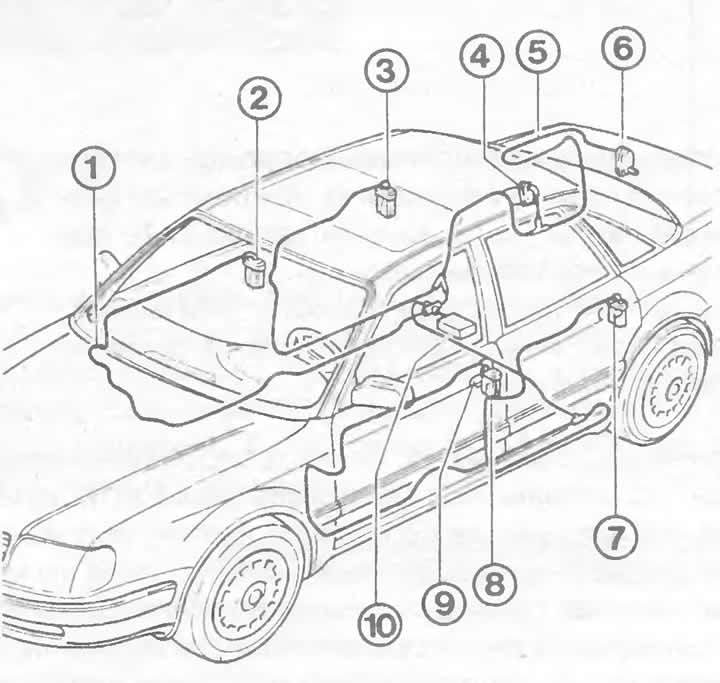

На иллюстрации показаны элементы системы замков с центральным управлением и их прохождение:
1 — один из вакуумных трубопроводов;
2 — запорный элемент двери переднего пассажира;
3 — запорный элемент задней правой двери;
4 — запорный элемент крышки топливного бака;
5 — вакуумный насос к замку багажного отсека;
6 — замок крышки багажного отсека;
7 — запорный элемент задней левой двери;
8 — запорный элемент водительской двери;
9 — ручка двери с микровыключателем (только при наличии системы замков с центральным управлением и/или противоугонной системы);
10 — насос.

Поиск неисправностей пневматики

Для проверки негерметичной системы замков с центральным управлением (признак: слишком долгая работа двухпоточного насоса) необходимо проверить систему шаг за шагом.

Двухпоточный насос: сжать плоскогубцами шланг непосредственно возле компрессора, тем самым герметично закрыв его. Открыть и закрыть один из замков.

Если насос работает при включении системы замков с центральным управлением дольше 3 с, максимально 7 с, значит негерметичен насос. Заменить.

Запорные элементы дверей и багажника: по очереди зажать все трубопроводы непосредственно возле запорных элементов. Для этого снять соответствующие обшивки (глава «Элементы кузова»). Каждый раз пользоваться одним из замков.

Насос не должен работать при приводе системы замков с центральным управлением дольше 3 с, максимально 7 с.

После сжатия дефектной (негерметичной) трубки насос работает нормально — то есть меньше 3 с. Заменить неисправную деталь.

Источник

Audi 100 2,3 AAR С4 › Logbook › Установка центрального замка. Часть первая

История такая! При покупке машины центральный замок не работал и прошлые хозяева думали, что это нормально, когда стоят соленоиды или как они там называются, спереди а сзади мол мы пассажиров не возим. Кароче с сигналки открывались тока передние двери сзади тока изнутри. Вчера купил проводку и вакуумные шланги сеня вместе Audi 80 приехали ко мне в гараж и начали заниматься каждый своим делом. Я занялся подготовкой к установке, то есть разобирал все, что можно было разоборать, при условии что машина была загнана в гараж! (пришлось другой audi уступить место на улице по объективным причинам).
Начал я как всегда с центрального тунеля,

потом плавно перешел к самому интересному-снятию бороды

После чего, начал откручивать бардачек, и не для кого не секрет что снимать, а потом ставить его не так то просто

Потом вроде как все разобрал, но тут захотелось снова болтики покуртить и начал откурчивать пластмасовую часть, ниже торпеды со стороны пассажира

Как ее отекрутил, видим перед собой вот такую картину

ну понесло меня откручивать все подряд, что можно откуртить. Начал с обшивок дверей

продолжил пластмасовыми обшивками порогов

И вот столько барахлишка сложилось у меня на заднем сиденье

Все это было сделано пару дней назад.
Ну и буквально сегодня снаял седла все, кроме водительского

Осталось снять водительское сиденье, вытащить ковер и можно присупать к самой устновке. Продолжение в следующей части!

Источник

AUDI 100 — Клуб Любителей

Сайт для тех, кто любит свою Audi

• Список форумов‹Всё о наших машинах‹Прочее
• Изменить размер шрифта
• Для печати

• FAQ
• Регистрация
• Вход

Не работает центральный замок

Евген777 » 09 ноя 2010 23:05

Grover » 09 ноя 2010 23:33

КЛИМ ЧУГУНКИН 76 » 10 ноя 2010 11:27

А4В6 2.0 СVT авант
А100С4 авант ААR 1992 недопривод

Кузовной ремонт после ДТП

. Бриллиантовый туман витал в дворницкой.

Евген777 » 10 ноя 2010 15:03

КЛИМ ЧУГУНКИН 76 » 10 ноя 2010 15:10

А4В6 2.0 СVT авант
А100С4 авант ААR 1992 недопривод

Кузовной ремонт после ДТП

. Бриллиантовый туман витал в дворницкой.

Евген777 » 10 ноя 2010 15:23

Grover » 10 ноя 2010 15:29

Евген777 » 10 ноя 2010 15:42

Grover » 10 ноя 2010 16:19

Gulliver » 10 ноя 2010 17:12

Евген777 » 10 ноя 2010 22:42

КЛИМ ЧУГУНКИН 76 » 10 ноя 2010 22:55

А4В6 2.0 СVT авант
А100С4 авант ААR 1992 недопривод

Кузовной ремонт после ДТП

. Бриллиантовый туман витал в дворницкой.

Евген777 » 10 ноя 2010 23:10

КЛИМ ЧУГУНКИН 76 » 11 ноя 2010 11:24

А4В6 2.0 СVT авант
А100С4 авант ААR 1992 недопривод

Кузовной ремонт после ДТП

. Бриллиантовый туман витал в дворницкой.

Евген777 » 11 ноя 2010 15:52

Вернуться в Прочее Кто сейчас на форуме Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Источник

17.24 Принцип функционирования и проверка центрального замка и системы открывания дверей без ключа

Принцип функционирования и проверка центрального замка и системы открывания дверей без ключа

Центральный замок приводит в действие исполнительные устройства замков каждой из дверей. Система состоит из выключателей, исполнительных устройств, реле и соединительной проводки. Диагностика неисправностей системы обычно ограничивается простейшими проверками состояния контактов проводки и исполнительных устройств, в ходе выполнения которых может быть произведен ремонт незначительных и легко устранимых повреждений.

Управление приводом центрального замка обычно осуществляется посредством биполярных электромагнитов, размещенных в дверях автомобиля. Выключатели замка могут быть установлены в одно из двух положений — Закрыто и Открыто. Переключение данных выключателей приводит к активации реле, подключающего питание к электромагнитам блокировки дверей. В зависимости от способа включения реле полярность напряжения меняется, обеспечивая соответственное изменение положения защелки замка.

Некоторые модели могут быть оборудованы противоугонной системой, встроенной в схему центрального замка. Если Вам не удается самостоятельно выявить причину отказа путем проведения ряда общих проверок, обратитесь за консультацией в дилерское отделение компании Chrysler.

ПОРЯДОК ВЫПОЛНЕНИЯ

Всегда в первую очередь проверяйте защиту цепи. На данных моделях питание от батареи подается в систему через мини-предохранитель на 20 А (F-1), расположенный в РDС в двигательном отсеке и 15 А предохранитель (№ 8) в монтажном блоке. При выключенном двигателе попереключайте выключатели замков дверей в обоих направлениях (Открыто — Закрыто). Реле при этом должны издавать хорошо различимые щелчки. Местоположение реле замков двери. Если щелчки не слышны, проверьте наличие питания на выключателях. Если питание отсутствует, проверьте проводку между выключателями и монтажным блоком предохранителей на наличие обрывов и короткого замыкания. Если напряжение имеет место, но реле не издают щелчков, проверьте проводимость выключателя. Если проводимость отсутствует в обоих положениях выключателя, замените последний. Если выключатель имеет исправную проводимость, но реле не щелкают, проверьте целостность проводки между реле и выключателем. В случае необходимости произведите восстановительный ремонт или замену. Если реле получает сигнальное напряжение от выключателя, но не передает команду на электромагниты, проверьте не нарушено ли заземление корпуса реле, в случае необходимости замените реле. Если функционируют все электромагниты кроме одного, снимите панель внутренней обивки соответствующей двери (Глава Кузов) и проверьте подается ли питание на магнит при переключениях выключателя. На одном из проводов напряжение должно присутствовать при положении выключателя Закрыто, на другом — при положении Открыто. Если напряжение имеет место, замените электромагнит. Если напряжение отсутствует, проверьте проводку между электромагнитом и реле на наличие обрывов и короткого замыкания. Проводка имеет обыкновение перетираться на участке между кузовом и дверью (в ходе открывания-закрывания последней).

Система открывания двери без ключа

Система состоит из дистанционного блока управления (излучателя), который посылает кодированный сигнал в инфракрасном диапазоне на приемник, расположенный в верхней (потолочной) консоли или корпусе светильника и включает привод центрального замка.
