Glade Automatic — как отключить автоматическое освежение, оставив ручное?
Подарили вот такой приборчик замечательный.
Всем хорош, кроме одного — для домашнего использования непригоден, т.к. самый большой интервал между пшиками — 36 минут. То есть, 40 раз в сутки, не меньше.
И дело даже не в том, что баллона жалко — просто не нужно так часто ароматизировать воздух в туалете, который посещается несколько раз в сутки, а когда все на работе и в школе весь день — зачем вообще воздух «освежать» химией?
На корпусе есть кнопка «внеочередного» включения, но она работает только тогда, когда выставлен какой-нибудь интервал, при положении переключателя «Off» на кнопку прибор не реагирует.
Можно ли это исправить, сделать, чтобы освежитель работал только от нажатия кнопки, а автоматически не включался? Как?
Можно это исправить. Для этого вам не понадобятся какие-то специальные знания даже и стоить такая доработка не будет ничего.
Маленькая загвоздка в разборе аппарата — винты с треугольным шлицом.
Отвёрток таких не бывает, но встречаются такие биты в наборах (есть в фикс-прайсе), также можно справиться с этими хитрыми винтиками при помощи шестилучевой биты Torx или даже просто тонкой фигурной (крестовой) отвёрткой, просто посильнее вдавливая её в винты при откручивании.
Когда разберёте — увидите внутренности: моторчик, шестерёнки, плата управления.
Наша задача: отключить плату управления, подключить двигатель напрямую к батарее питания, через кнопку.
К плате припаяны провода, красные и чёрные, парами.
Первая пара: «+» (красный) и «-» (чёрный) от батареек,
вторая пара: до кнопки идёт, провода тоже красный и чёрный, но здесь это роли не играет, кнопка — элемент без полярности,
третья пара: «+» (красный) и «-» (чёрный) к моторчику.
Если есть паяльник и умеете паять — отпаиваете все шесть проводков от платы (всё, она больше не при делах) и соединяете их между собой так:
чёрный от батареек припаиваете к чёрному проводу моторчика, а между красным проводом от батарей и красным проводом двигателя впаиваете кнопку, то есть, припаиваете один ей провод (всё равно какой, это просто кнопка) к красному проводу движка, другой — к красному проводу от батарейного отсека. Места спаек изолируете, чтобы ничего ни с чем не коротнуло.
Если же паяльника нет — провода от платы можно просто отрезать, зачистить концы, сделать скрутки вместо паек и тоже изолентой замотать.
Собираем всё в обратном порядке, вставляем балон, закрываем корпус.
Нажимаем кнопку — баллон пшикает. В каком положении переключатель — ему теперь всё равно, автоматическое распыление больше не работает, как вы и хотели.
Источник
Потрошим автоматический освежитель воздуха
Published date 24.12.2012
Last modified date 17.01.2019
Увидел наконец в продаже, цена менее 200 р.
Я думал внутри что нить простое на 555м таймере, а оказалось нет, все сложнее
Внутрь устанавливается фирменный баллон, и эта штука красным рычагом периодически нажимает на клапан, выпрыскивая ароматизатор в воздух. Работает от батареек. Сзади колесико на 4 положения – выкл, редко, средне, часто.
Устройство производит контроль нажатия при помощи фотодатчика (обозначение на плате AKCE – светодиод и фототранзистор).
Форсунка баллона оснащена маркерами. Установленный баллон размещается так, что фотодатчик смотрит меж черных полос, при нажатии правая полоса оказывается напротив датчика.
Привод от моторчика через систему шестерен. Возврат обратно я так понимаю происходит за счет пружины клапана баллона а не реверсированием двигателя. Пластиковые шестеренки обмазаны густой липкой смазкой.
Плата не порадовала – специализированный чип залитый компаундом, так что простор для модернизации ограничен, проще сделать свой блок управления.
Что делаем – припаиваем зеленый светодиод с резистором. Получилось не очень аккуратно, т.к. под рукой были только 1206. Красный светодиод загорается если произошла ошибка при нажатии на клапан баллона. Если же освежитель в дежурном режиме – то ничего не происходит. Видимо из экономии производитель зеленый светодиод не припаял. Припаиваем и наслаждаемся – он вспыхивает раз в 10 секунд, показывая что устройство работает и находится в ждущем режиме.
Для чего можно использовать этот освежитель не по назначению? Что приходит в голову – выкинуть родную электронику, поставить просто силовой ключ и вставить перцовый баллончик. Устанавливаем на даче и соединяем с сиреной сигнализации. Ворам на сирену глубоко плевать – зимой в округе никого нет все равно, на сирену никто не отреагирует, и по глубокому снегу ловить не побежит. А вот если вместе с сиреной в помещение выпрыскивается перцовый баллончик то находится в нем становится невозможно, и повторно зайти можно будет только спустя время. Если сигнализация с самовосстановлением и несколькими периметрами безопасности то получается весьма высокий уровень защиты.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Источник
Переделка электронного освежителя воздуха
Переделка электронного освежителя воздуха своими рукаьи. Автоматические аэрозольные освежители воздуха проникают в наш быт, создавая постоянный запах в отдельных помещениях квартиры. В продаже имеются простые модели по доступной цене 150-250 рублей (2012 год). Освежители с заданным интервалом 9, 18, 36 минут, запускают в действие механический нажиматель, который воздействует на клапан баллона с ароматизатором. Питается аппарат от двух батареек формата «АА». Механизм нажимателя оснащен небольшим электродвигателем и несложным редуктором передачи усилия. Только вот такие аппараты имеют определенные недостатки. Во включенном состоянии освежитель тупо посылает порции запахов вне зависимости от времени суток и вообще необходимости выдачи запахов. Правда есть навороченные модели освежителей — ароматизаторов, но к сожалению цена их очень высока. Наверное имеет смысл как нибудь упорядочить этот процесс. На одном из сайтов обнаружил подключение к механике аппарата целого микропроцессора (не Arduino) с полностью представленной программой управления раздачи запахов в туалетной комнате. Простой расчет покупки комплектующих и настройки меня не воодушевил. Решил усовершенствовать ароматизатор Air Wick своими руками попроще и без особых ухищрений. Что из этого получилось смотрим ниже.
Переделка электронного освежителя воздуха своими руками
1. Купленный освежитель разбираем. Извлекаем баллон. Извлекаем батарейки. Откручиваем крепление накладки механизма. Демонтируем механизм.
2. Плату ароматизатора не выкидываем. Мне подобрать транзистор ключа запуска двигателя не удалось, поэтому использован был родной.
3. Алгоритм работы устройства был принят следующий. После выхода из туалетной комнаты автоматика должна с небольшой задержкой 4-15 секунд выдать порцию или серию порций запаха и встать в режим ожидания. ЭТО сделать удалось! Основное управляющие событие для аппарата — наличие света в туалетной комнате. Никаких кнопок или выключателей не предусмотрено — полностью автоматическая работа. Схема электроники автоматики приведена ниже.

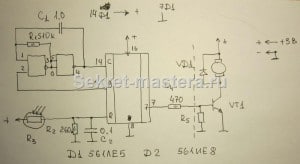

Схема ароматизатора
4. Весь алгоритм автоматизирован двумя микросхемами общей стоимостью 8-20 руб.
Принцип работы схемы
При первом включении устройства начинает работу тактовый генератор на микросхеме D1 к561ЛЕ5. Частота работы генератора задается сопротивлением R1 и конденсатором С1 и состовляет 0,8 — 0,3 Гц. Импульсы с генератора поступают на тактовый вход С микросхемы — счетчика D2 к561ИЕ8. Работа этой микросхемы зависит от состояния входа сброса R, если на входе R низких уровень, то микросхема осуществляет счет. При появлении высокого уровня на выводе 7 поступит управляющий сигнал на ключ VT1 платы ароматизатора. Ключ включит двигатель и произойдет нажатие на баллон. При появлении низкого уровня на следующем такте двигатель перестанет работать и за счет возвратной пружины головки баллона нажимной рычаг вернется в исходное состояние. При появлении высокого уровня на выводе 9 на последнем разряде счетчика произойдет запрет работы тактового генератора — устройство встанет в режим ожидания.
Запуск алгоритма осуществляется с помощью фотосопротивления от пленочной фотомыльницы. Такое решение здорово упростило схему. При включении света в туалетной комнате на выводе R появляется высокий уровень (конденсатор С1 сглаживает пульсации от ламп) и счетчик очищается до нулевого отсчета. На выводе 11 микросхемы D2 низкий уровень — запускается тактовый генератор, но счет не производится пока есть сигнал сброса. Если выключить свет в туалетной комнате, то счетчик начнет отсчет, выдаст команду на включение и остановится в ожидании сигнала «сброс».
5. Плата для устройства не разрабатывалась и собрана на небольшой макетной плате. Свободный внутренний объем ароматизатора позволил без проблем ее разместить. Плата подключена тремя проводниками к родной плате ароматизатора — это проводники питания и управления. На родной плате удален SMD гасящий резистор от микросхемы и обрезан контакт питания «минус» микросхемы. Ключ как говорилось выше используется для управления. Подпайка проводников показана на фотографии. Фоторезистор очень чувствительный, его не потребовалось выносить наружу, он выполнял свои обязанности реагируя на свет проходящий через корпус ароматизатора.
Плата ароматизатора
Три проводника
Подключение
Плата в корпусе
6. Если требуется выдать серию нажатий, то это легко организовать подавая сигнал на ключ транзистора от выводов счета микросхемы D2 через развязывающие диоды.
Такая самодельная переделка освежителя позволяет исключить бесполезную работу и необоснованный расход содержимого баллона. Микросхемы работают в нештатном режиме по питанию, но неправильной работы не замечено даже у микросхемы аналога К176ЛЕ5. Гасящий резистор от микросхемы D2 в ключ управления также имеет низкий номинал, но установка штатного режима управления потребовала бы дополнительного транзистора. Выключатель питания не устанавливался в виду низкого энергопотребления в ждущем режиме. Кнопка принудительного включения также не нужна, достаточно не заходя в помещение предварительно включить и выключить свет в туалетной комнате.
Из недостатков — самодельное устройство не будет работать в туалетных комнатах оборудованных окном для естественного освещения.
Источник
Доработка автоматического освежителя воздуха Glade
В этой статье описывается как доработать освежитель воздуха Glade SCJ-180 (и некоторые другие модель), чтобы он распылял реже, не превращал помещение в газовую камеру и можно было сэкономить на баллонах.
Изначально освежитель распыляет с периодом 36, 18 и 9 минут на выбор. Еще у освежителя есть кнопка для принудительного распыления.
Я провел реверс-инжиниринг освежителя и опубликовал схему с описанием работы.
Родная схема освежителя не позволяет простым способом увеличить период, пришлось сделать дополнительную плату с тремя микросхемами.
Схема и разводка дополнительной платы сделаны с помощью онлайн-сервиса EasyEDA и опубликованы для общего доступа.
Дополнительная плата подключается к освежителю следующим образом.
- Контакты питания (X2 и X3) дополнительной платы подключаются к контактам питания платы освежителя.
- Контакт X1 («Тактирование») дополнительной платы подключается к ноге 2 микросхемы U1 на плате освежителя.
- Контакт X6 («Управление») дополнительной платы подключается к ноге 1 переключателя S1 на плате освежителя.
- Контакт X5 («Кнопка») дополнительной платы подключается к контакту J2 кнопки S2 освежителя. При этом этот контакт J2 отключается от платы освежителя.
Вариант подключения к плате освежителя с немного другой конструкцией:
Примечание из комментариев к статье:
Для второй версии платы Glade неверно указана точка для подключения X5. Нарисовано подключить к проводу с нижней площадки, а на самом деле надо брать провод с верхней, потому что нижняя площадка — это как раз «GND».
Плату можно приобрести за 300 ₽ , если написать на почту dmitry@bravikov.pro .
Схема дополнительной платы:
С помощью перемычки на разъеме X4 можно выбирать следующие периоды распыления:
- 2 минуты 43 секунды,
- 5 минут 27 секунд,
- 10 минут 55 секунд,
- 21 минута 50 секунд,
- 43 минуты 41 секунда,
- 1 час 27 минут 22 секунды,
- 2 часа 54 минуты 45 секунд,
- 5 часов 49 минут 31 секунда,
- 11 часов 39 минут 3 секунды,
- 23 часа 18 минут 6 секунд,
- 1 день 22 часа 36 минут 12 секунд,
- 3 дня 21 час 12 минут 24 секунды.
Замечено, что разные освежители генерируют тактовый сигнал разной частоты, так что время может немного отличаться.
Каждая пара контактов в разъеме X4 соответствует своему периоду.
Кнопка принудительного распыления срабатывает при удержании ее в течении 5 секунд, пока не произойдет распыление.
Если переключатель освежителя в положении Off, то распылитель не будет распылять.
Если переключатель освежителя в любом другом положении, то он будет распылять с периодичностью выбранной перемычкой на дополнительной плате.
Плата замотана изолентой и с помощью двусторонней клеящей ленты приклеена к корпусу освежителя.
Баллон освежителя замотан изолентой, чтобы не было КЗ между контактами.
