Автомобильный видеорегистраторAxiom Car Vision 1000
В обсуждениях статей раздела OnRoad читатели давно обращали наше внимание на наличие такого класса устройств, как автомобильные видеорегистраторы с внешними камерами — когда основной блок устройства может быть расположен практически где угодно, а на лобовое стекло устанавливается небольшая и практически незаметная внешняя камера, соединяющаяся с основным блоком с помощью кабеля. Что ж, сегодня мы рады выполнить «читательский заказ» и представляем вам обзор именно такого устройства.
Оглавление
Конструкция и технические характеристики

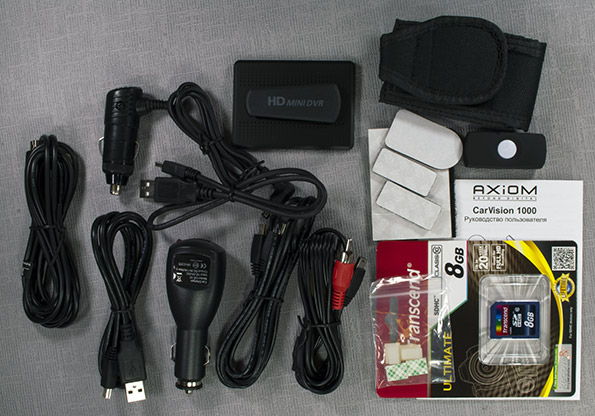

Комплект поставки
- Видеорегистратор (основной блок);
- Внешняя Full HD-камера;
- Шнур Mini-HDMI—Mini-HDMI длиной 2 метра;
- Карта памяти Transcend SDHC Class 10 8 ГБ;
- Чехол для видеорегистратора для ношения на поясе или на «липучке»;
- Автомобильный адаптер питания для подключения к блоку управления;
- Блок управления;
- Кабель Mini-USB—Mini-USB;
- Автомобильный адаптер питания с разъемом USB;
- Кабель USB—Mini-USB;
- Еще один кабель USB—Mini-USB;
- Еще один кабель USB—Mini-USB (короткий);
- Кабель Mini-USB—AV (три «колокольчика» — audio L/R + video);
- Клипса с креплением на заднюю стенку управляющего блока;
- Наборы пар «липучек» с клейкой поверхностью на другой стороне для основного блока, камеры и блока управления;
- Зажимы для кабеля с клейкой поверхностью в кол-ве 6 штук.
Комплектация весьма богатая, а на вопрос о том, зачем нужны аж целых 3 (!) USB-кабеля, мы, честно говоря, не знаем ответа до сих пор. Существование двух из них можно оправдать сильно отличающейся длиной: может быть, производитель имел в виду, что в некоторых случаях удобнее будет пользоваться длинным кабелем, а в некоторых — коротким. Но третий практически повторяет по длине один из двух первых (более длинный), и это уже совершенно необъяснимо. Однако что это за загадочный «блок управления»? Об этом чуть позже.
Управление

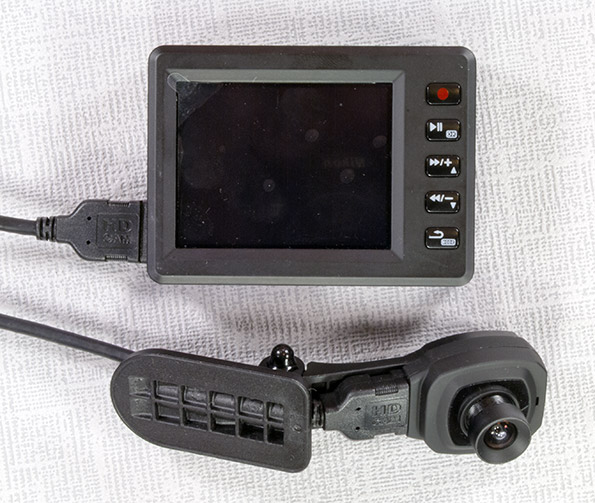

Управление устройством осуществляется с помощью кнопок:
- Включить/снять на верхней грани видеорегистратора;
- Запись (эта и прочие кнопки находятся на тыльной стороне видеорегистратора);
- Проигрывание/подтверждение;
- Вверх/Перемотка вперед/EV+ (увеличение экспозиции);
- Вниз/Перемотка назад/EV- (уменьшение экспозиции);
- Возврат к меню/Предварительный показ/Режим просмотра.
Индикация режимов работы осуществляется с помощью:
- цветного ЖК-экрана 2,5″ 960×240;
- двухцветного (красный/зеленый) светодиодного индикатора на левом боку устройства.
Экранное меню организовано следующим образом (традиционно, мы представляем его в виде многоуровневого списка):
- разрешение
- 1920x1080P30
- 1920x1080P25
- 1440x1080P30
- 1440x1080P25
- 1280x720P30
- 1280x720P25
- 848x480P60
- 848x480P50
- качество записи
- отличное
- хорошее
- нормальное
- баланс белого
- авто
- солнечно
- облачно
- флуоресцентный
- свет ламп
- вид записи
- NTSC
- PAL
- вид разбивки
- 2 мин
- 5 мин
- 15 мин
- 30 мин
- настройки по умолчанию
- перезапись
- вкл
- выкл
- режим авторегистратора
- вкл
- выкл
- гос номер
- вкл
- выкл
- задержка выключения
- 5 секунд
- 30 секунд
- 1 мин
- детектор движения
- выкл
- 30 секунд
- 1 мин
- 3 мин
- 5 мин
- громкость внешнего микр.
- выкл
- от 01 до 07
- громкость внутр. микр.
- выкл
- от 01 до 07
- звук кнопок
- вкл
- выкл
- вибрация
- вкл
- выкл
- штамп даты
- дата и время
- выкл
- дата
- время
- дата/время
- установка даты и времени
- тв выход
- PAL
- NSTC
- переворот видео
- инвертирование видео
- стандарт
- авто выкл. монитора
- 30 секунд
- 1 мин
- 5 мин
- нет
- форматирование
- нет
- да
- настройки по умолчанию
- нет
- да
- версия
- HD609R0008/20130105
В принципе, ничего неожиданного мы не встретили, смущение вызвал лишь пункт меню «гос. номер». По опыту предыдущих тестирований, мы знаем, что некоторые видеорегистраторы позволяют ввести государственный номер автомобиля, на котором установлен видеорегистратор, и в этом случае «штамп» с номером будет наноситься на видеозапись таким же образом как «штампы» даты, времени или географических координат. Казалось бы, в данном случае все так и есть: выбор между «вкл» и «выкл» означает, будет наноситься на видеозапись штамп с госномером, или не будет. Однако. а где в меню способ ввести в видеорегистратор сам госномер? А вот нету такого способа. Несколько странно, согласитесь: похоже то ли на недоделанный блок в прошивке этой модели, то ли «недоудаленный» блок из прошивки какой-то другой.

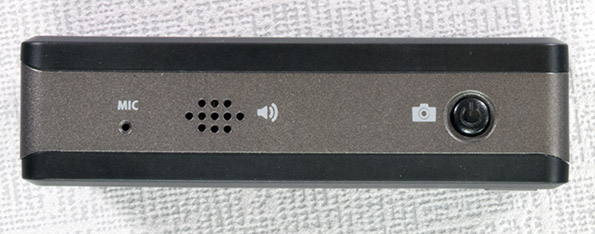

Верхняя грань — отверстия микрофона и динамика, кнопка включения/фотографирования. Нас несколько смутило наличие микрофона на основном блоке видеорегистратора, т.к. судя по небольшой прорези над объективом внешней камеры (см. 4-е фото в статье, там она видна), на камере микрофон также имеется. Кроме того, было не очень понятно, какой микрофон называется в меню «внешним» — то ли тот, который подключен к гнезду для внешнего микрофона, то ли микрофон на камере тоже. Эмпирически мы вроде бы пришли ко второму варианту, но в руководстве этот нюанс никак не освещен, так что уверенности нет.

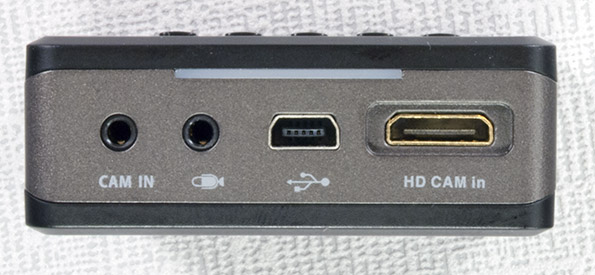

Левая боковая грань — разъемы для внешней видеокамеры и внешнего микрофона, Mini-USB для подключения питания и AV-шнура, Mini-HDMI для подключения штатной внешней камеры.

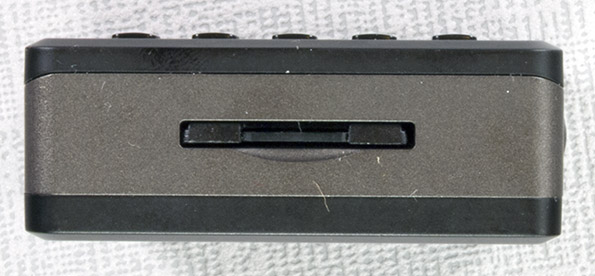

Правая боковая грань — разъем для SD-карточки. На нижней грани, ровно посередине, находится резьба под стандартный штатив для фото- и видеоаппаратуры. Это тоже плюс, учитывая неимоверное количество самых различных сторонних креплений под такую резьбу.

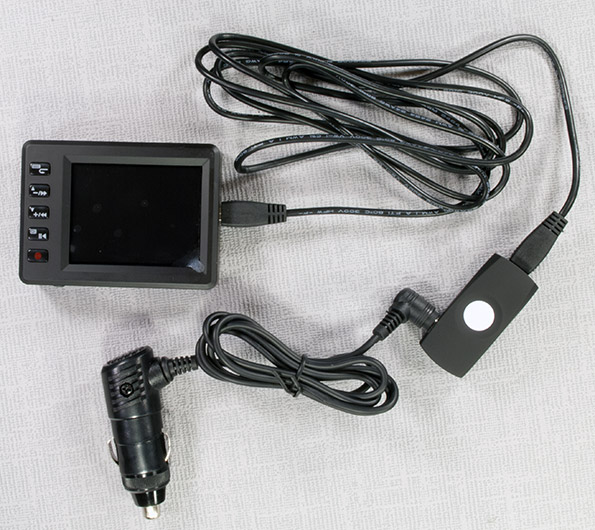

А теперь вернемся к вопросу об управляющем блоке. Это небольшая черная коробочка с одной-единственной белой кнопкой «Rec». При схеме подключения, показанной на фотографии ниже (адаптер питания → управляющий блок → кабель Mini-USB—Mini-USB → основной блок), кнопка «Rec» позволяет нам управлять включением/выключением записи, не трогая кнопки на основном устройстве.

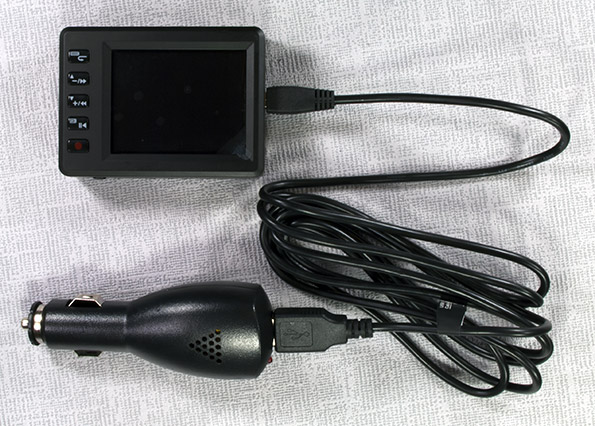

Если же нужды в использовании дополнительных элементов управления нет, видеорегистратор может быть подключен к питанию более простым способом, как на фото ниже: адаптер питания → кабель USB—Mini-USB → основной блок.

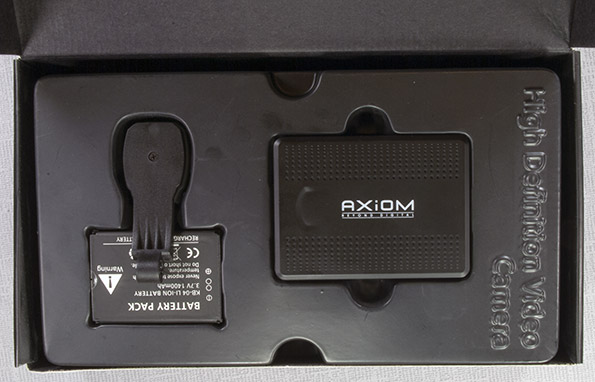

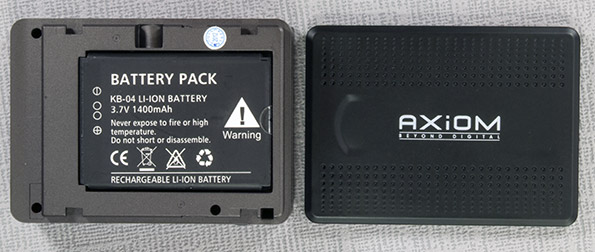

Использование внешней съемной Li-Ion батареи является дополнительным плюсом устройства, особенно если вы рассчитываете эксплуатировать его в течение многих лет.
Интернет-поддержка
Найти в интернете страницу производителя устройства с названием Axiom Car Vision 1000, мы так и не смогли, поэтому ориентироваться пришлось на страницу устройства на сайте компании Wersa, которая предоставила данный продукт для тестирования. Страница, прямо скажем, не блещет подробностями: обновлений прошивок не видно, даже инструкцию скачать не предлагают, да и сведения о самом устройстве подчас указаны неверные (например, «подключение к телевизору по HDMI» является неверной информацией: разъем HDMI в данном устройстве используется для подключения к нему камеры, а не для подключения регистратора к телевизору). С другой стороны, на страничке есть ссылки на видеоролики, сделанные с помощью данного устройства, в количестве аж 4 штук: пасмурный день, дождливый день, ночь и пример установки устройства на автомобиль. Это заслуживает всяческих похвал. Однако отсутствие поддержки производителя в интернете все равно настораживает. Как-то не привыкли мы к такой ситуации, когда производитель фактически неизвестен.
| Аппаратные характеристики | |
| Количество камер | одна |
| Датчик изображения | 5 Мп, светочувствительность 3 люкса |
| Угол обзора* | 140° (максимальный) |
| Подсветка | нет |
| G-датчик | нет |
| GPS-модуль | нет |
| Детектор движения | да |
| Экран* | 2,5″ 960×240 (первая цифра скорее всего ошибочная), TFT LCD |
| Динамик | да |
| Микрофон | да |
| Индикация режимов работы | экран, один светодиодный индикатор |
| Пульт ДУ | нет |
| Носитель информации* | SD(HC) до 64 ГБ, рекомендуется Class 10 |
| Периферийные разъемы | SD, Cam In, Mic In, Mini-USB, Mini-HDMI |
| Аккумулятор* | 3,7 В, 1400 мА·ч |
| Время записи при работе от батареи** | 1:20:01 в режиме Full HD 1920×1080@30 |
| Диапазон рабочих температур* | нет данных |
| Габариты, масса*** | 75×55×20 мм, видеорегистратор — 94 г, камера — 32 г |
| Программные характеристики | |
| Разрешение видео | 1920×1080@30/25, 1440×1080@30/25, 1280×720@30/25, 848×480@60/50 |
| Режимы записи | по включению, ручной, детектор движения |
| Метод сжатия видео и контейнер | MOV/AVC |
| Фрагментация видео | 2/5/15/30 мин |
| Формат звука | AAC, битрейт постоянный 128 Кбит/с, 48 кГц, стерео |
| Разрешения фото | 2592×1728, 1920×1080, 1440×1080, 1280×720, 848×480 |
| Формат фото | JPEG |
| Режимы фотосъемки | вручную |
| Формат карты памяти**** | FAT32, размер кластера 32 КБ |
| Версия ПО | HD609R0008/20130105 |
Эксплуатация

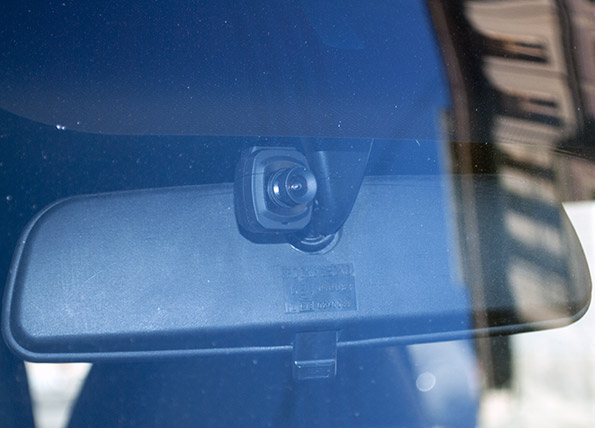

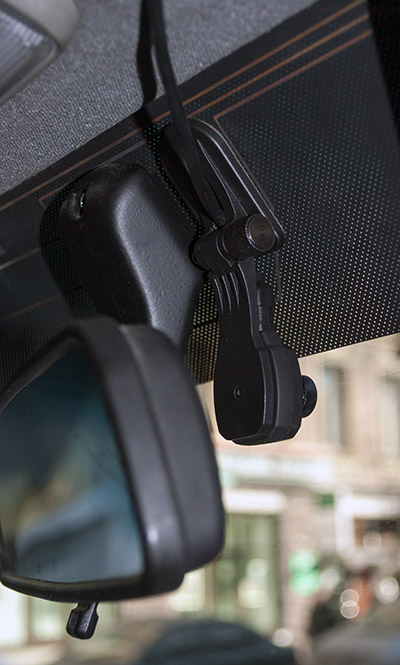

Установка камеры никаких трудностей не вызывает: благодаря миниатюрному размеру, место для нее найти нетрудно. Мы установили камеру рядом с зеркалом заднего вида, т.к. в такой комбинации она наименее заметна. После приклеивания кронштейна к лобовому стеклу, камера может вращаться только в одной плоскости — шарнир хорошо виден на фото. Шарнир фиксируется с помощью винта-зажима с ребристой головкой, который фиксирует его с более чем достаточной жесткостью: при настолько малом весе камеры, это не является сложной задачей.

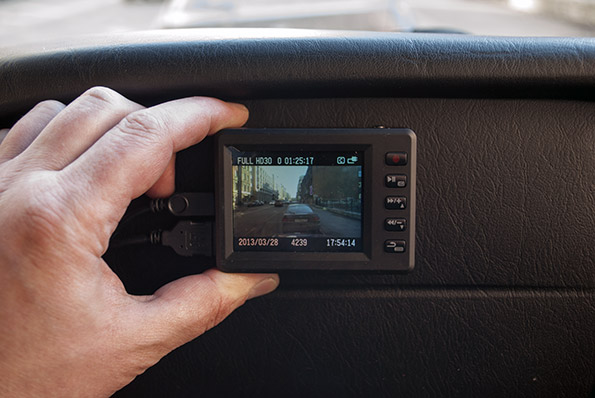

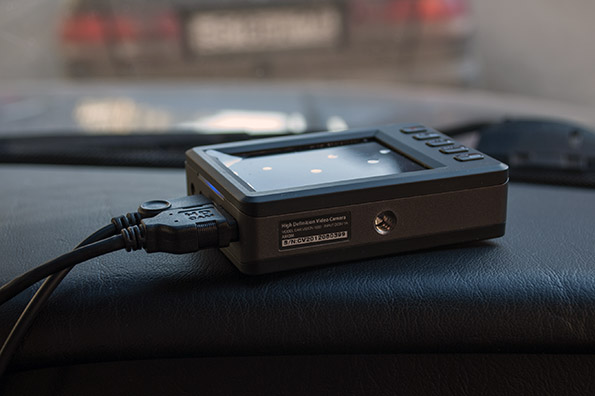

Установка основного устройства дает возможности для такого высокого полета фантазии, что мы решили не смущать читателей своими вариантами, а просто продемонстрировали, как это выглядит: небольшая коробочка с воткнутыми в нее двумя кабелями — и вешай ее куда хочешь. А можно вообще просто в бардачок засунуть. Соответственно, удобство управления устройством зависит опять-таки только от ваших собственных предпочтений: расположите там, где им будет удобно управлять — будет удобно; не хотите в процессе использования трогать видеорегистратор вообще — располагайте где угодно и не задумывайтесь об эргономике.
Ни G-датчика ни приемника GPS у данного видеорегистратора нет. Детектор движения есть, и нам он показался несколько чрезмерно чувствительным: днем на автостоянке возле супермаркета даже на автомобиле, расположенном в самом дальнем углу, где никто не ездит и не ходит, «успокоиться» видеорегистратор так и не смог. Видимо, то ли голуби на соседнем доме мешали, то ли еще какая-то мелочь. А вот ночью во дворе датчик движения работал вполне адекватно: оно и понятно — ночью во дворе вообще никакого движения нет, даже минимального.
Результаты работы
Дневное видео
В качестве образца дневной записи мы использовали видеофрагмент снятый в режиме Full HD.
Мы бы сказали: на 4 по 5-балльной шкале потянет. Несколько раздражают «шероховатые» края предметов (что очень сильно напоминает программную обработку с целью увеличения резкости изображения, и если мы правы — то лучше бы ее не было), но в целом картинка вполне адекватна и позволяет без разночтений трактовать происходящее.

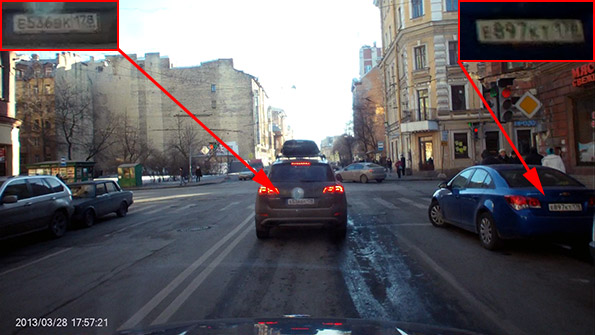

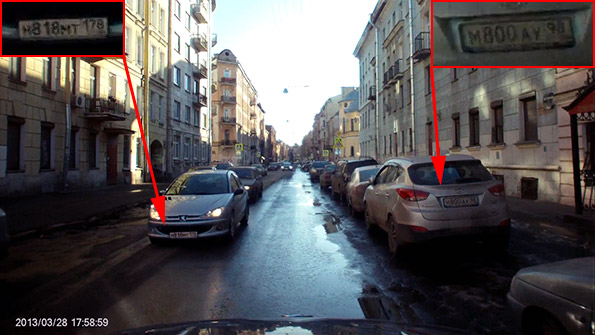

Наш любимый тест — попытка точно определить номер автомобиля по скриншоту с видеозаписи. Посмотрим, как герой сегодняшнего обзора справляется с этим заданием в светлое время суток.
Как видите, при всей неидеальности видеоряда, номера определить можно, причем не в самых хороших для видеорегистратора условиях: в движении, причем даже на едущем навстречу автомобиле (второе фото) и не по центру оптики, а в самом правом углу (первое фото). Именно поэтому мы поставили за дневное видео 4 балла, хотя на первый взгляд оно выглядит даже чуть хуже.

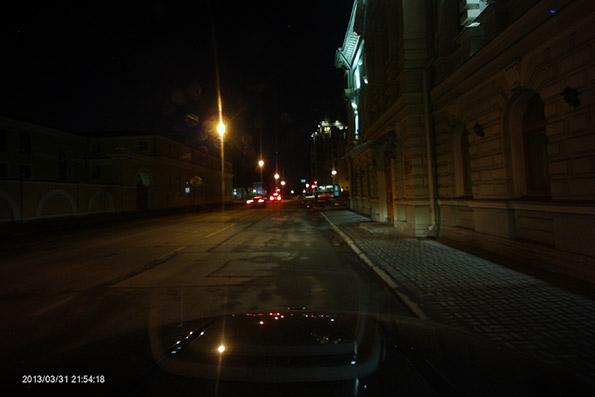

Ночное видео
Ночная съемка осуществлялась с теми же параметрами, что и дневная.
А вот о ночном видеоряде — увы и ах — ничего хорошего сказать не получается. И с резкостью беда, и со светочувствительностью не очень, и как Full HD картинка ну совсем не выглядит.

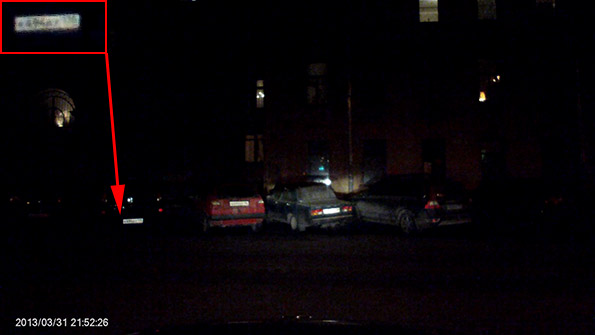

Впрочем, стандартный тест на распознавание номеров автомобилей в темное время суток мы все же проведем.
Как и следовало ожидать — почти провал. Впрочем, если сильно напрячься, 3 цифры на номере распознать можно. По крайней мере, мы на 90% уверены, что это «494».
В целом впечатления от видеоряда, не скроем, несколько разочаровывающие. Нет, дневной вовсе не так уж плох, бывает и сильно хуже, но, видимо, сказались завышенные ожидания: очень хотелось, чтобы это симпатичное устройство с внешней камерой сразу стало в ряд с нашими фаворитами. Не получилось: видеосъемка не более чем средняя.
Судя по характерному «бубнению» дизельного движка нашего редакционного автомобиля, использовался все-таки микрофон, расположенный на камере (или же оба сразу): мы не раз отмечали в прошлых тестированиях, что чем ближе микрофон к лобовому стеклу — тем двигатель слышнее. В остальном по четкости и чувствительности у нас никаких претензий нет.

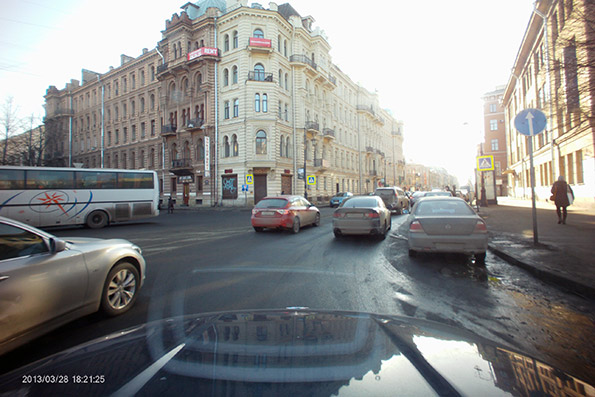

Фотографирует это устройство. как автомобильный видеорегистратор. Иначе и не скажешь. Впрочим, нас заинтересовал один момент: на ночном фото шумов намного меньше, чем на ночном видео, да и четкость существенно лучше. Может, еще не все потеряно, и можно как-то довести до ума программную часть продукта?
Оригиналы и справочная информация
Все фрагменты видеозаписей «нарезаются» из оригинальных файлов с помощью программ XviD4PSP 6.0 или Avidemux 2.5 со следующими установками: тип файла аналогичен исходному, метод кодирования видео: копирование, метод кодирования аудио: копирование. Фотографии представлены необработанными оригиналами.
| Время суток | Погодные условия | Разрешение и частота кадров | Длина | Кодек | Размер | |
| видео №1 | день | ясно | 1920×1080@30 | 02:00 | AVC | 174 МБ |
| видео №2 | день | ясно | 1440×1080@30 | 01:00 | AVC | 88 МБ |
| видео №3 | день | ясно | 1280×720@30 | 01:00 | AVC | 59 МБ |
| видео №4 | день | ясно | 848×480@60 | 01:00 | AVC | 58 МБ |
| видео №5 | ночь | ясно | 1920×1080@30 | 02:00 | AVC | 174 МБ |
| Время суток | Погодные условия | Разрешение | Формат | |
| фото №1 | день | ясно | 2592×1728 | JPEG |
| фото №2 | день | ясно | 1920×1080 | JPEG |
| фото №3 | день | ясно | 1440×1080 | JPEG |
| фото №4 | день | ясно | 1280×720 | JPEG |
| фото №5 | ночь | ясно | 2592×1728 | JPEG |
Информация о характеристиках видео, полученная с помощью программы MediaInfo.
| Общее | |
| Формат | MPEG4 |
| Профиль формата | QuickTime |
| Идентификатор кодека | qt |
| Режим общего битрейта | постоянный |
| Общий поток | 12,1 Мбит/сек |
| Видео | |
| Идентификатор | 1 |
| Формат | AVC |
| Профиль формата | Main@L4.2 |
| Параметр CABAC формата | да |
| Параметр ReFrames формата | 4 кадра |
| Параметр GOP формата | M=1, N=8 |
| Идентификатор кодека | avc1 |
| Вид битрейта | постоянный |
| Битрейт | 12 Мбит/сек |
| Максимальный битрейт | — |
| Разрешение | 1920×1080 |
| Соотношение сторон | 16:9 |
| Частота кадров | 29,97 к/с |
| Цветовое пространство | YUV |
| Субдискретизация насыщенности | 4:2:0 |
| Тип развертки | прогрессивная |
| Битовая глубина | 8 |
| Бит/(Пиксели*Кадры) | 0,193 |
| Аудио | |
| Идентификатор | 2 |
| Формат | AAC |
| Профиль формата | LC |
| Идентификатор кодека | 40 |
| Битрейт | 128 Кбит/сек |
| Каналы | 2 канала |
| Частота | 48 кГц |
Совместная работа с компьютером и другими устройствами
Т.к. видеорегистратор не оснащен приемником GPS, никакого специфического дополнительного ПО он не требует.
При подключении к компьютеру устройство представляется системе как USB-накопитель и становится картоводом для установленной в видеорегистратор карточки. Никаких дополнительных драйверов системе Windows 7 Ultimate x64 не понадобилось.
При подключении к телевизору по HDMI, очевидным образом, ничего не происходит, т.к. разъем HDMI на данном устройстве предназначен для подключения источника сигнала к видеорегистратору, а не видеорегистратора к приемнику сигнала.
Выводы
Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.
Основной вывод: жалко. Жалко, что Axiom Car Vision 1000 не дотянул по качеству записи до тех Full HD-видеорегистраторов, которые мы считаем образцовыми. Однако если отрешиться от разочарований, то мы имеем прибор пусть и не блистающий качеством видео, но находящийся по этому параметру на вполне себе средних позициях, а кроме этого весьма оригинальный по конструкции и возможностям: миниатюрная внешняя камера, которую можно разместить очень скрытно, за счет чего пропадает необходимость снимать и прятать ее от потенциальных автомобильных воров, плюс довольно приятный по эргономике основной блок, который можно разместить практически где угодно (в частности — тоже спрятать, и тогда можно будет оставлять машину на длительный срок, вообще ничего не снимая). Для тех, кто мало ездит ночью и не является фанатом «фильмоподобного» видеоряда (для предъявления инспекторам ДПС и такого наверняка за глаза хватит), достоинства этого видеорегистратора могут оказаться важнее его недостатков.
