Блок предохранителей для ваз 2109 ремонт

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

1. Большинство электрических цепей защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

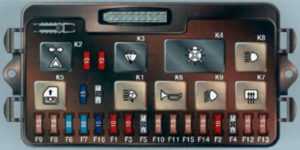

2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

3. Блок предохранителей раннего выпуска.

4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

5. Нажмите на защелки с обеих сторон крышки и снимите ее.

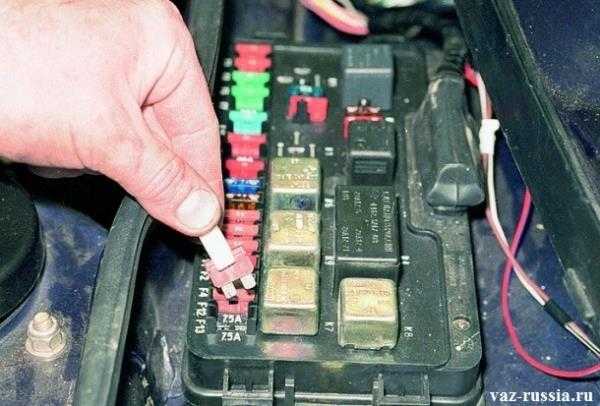

6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

7. Захватите пинцетом предохранитель и выньте его.

8. Вышедший из строя предохранитель. Нить предохранителя перегорела.

9. В передней части блока установлены запасные предохранители.

10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.

особенности обслуживания с фото и видео рекомендациями Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве. И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.

За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.

Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

1. При включении вентилятора двигатель начинает глохнуть;
2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
3. При включении стартера в салоне появляется запах горелого пластика;
4. Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.

Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

1. АКБ;
2. генератор типа 37.3701;
3. монтажный блок;
4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.

Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

Осветительные и звуковые приборы

1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
2. Звуковой сигнал работает нестабильно;
3. Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями

О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах

Именно их состоянию следует уделять самое пристальное внимание

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• нестабильная работа фар или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Источник

Замена монтажного блока предохранителей

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

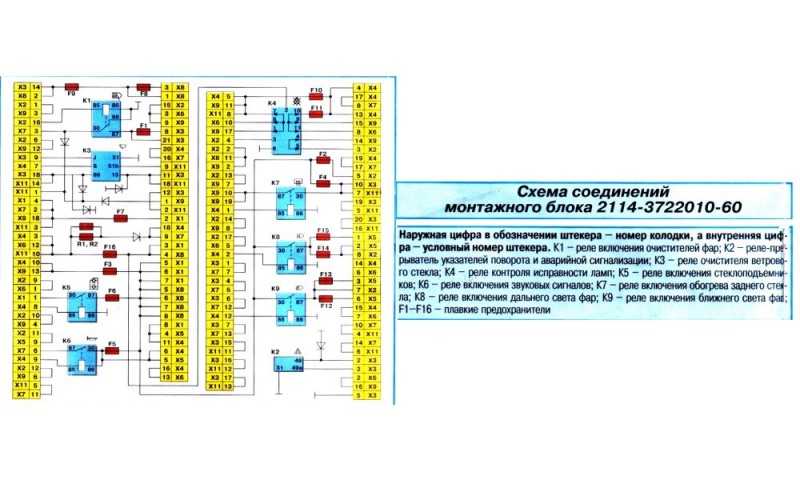

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

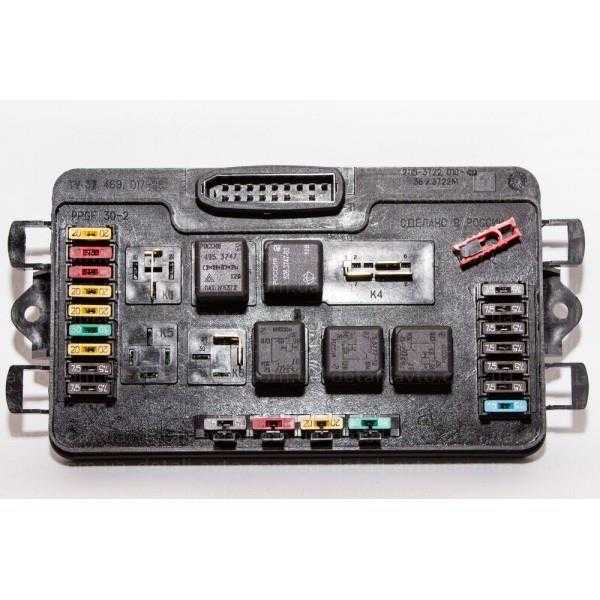

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Почему не работает

Основными причинами, из-за которых прикуриватель на ВАЗ-2109 перестает работать, считаются:

1. Сломался предохранитель. Максимальное напряжение, которое может выдержать разъем, составляет 20 А. Но если подключать в него приборы с большой мощностью, то предохранитель перестанет функционировать. При этом может перестать работать радиомагнитола или опция, которая отвечает за отогрев тылового стекла. Чтобы исправить ситуацию, потребуется снять переднюю панель, найти сгоревший элемент и заменить его на новый.
2. Оборвалась проводка. Длительные годы эксплуатации или неграмотные взаимодействия с электрической цепью автомобиля могут стать причиной замыканий, выгораний и обрывов проводов, что в свою очередь вызывает проблемы с прикуривателем. Чтобы выявить проблему, необходимо взять мультитестер и прозвонить кабели, подходящие к прибору. Если нет питания, то образовался обрыв, который исправляется заменой провода.
3. Перегорание термоспирали, которая расположена внутри устройства. Чаще всего проблема возникает из-за длительной эксплуатации элемента. Ремонту поломка не подлежит, проблема решается заменой прибора.
4. Окисление контактов, которое возникает из-за использования более мощного предохранителя. Также это может быть временной дефект. Устранить неполадку можно зачисткой контактов. Перед проведением процедуры рекомендуется отсоединить клемму, которая отвечает за минус (черный провод) с аккумулятора, чтобы избежать короткого замыкания.
5. Сгорела лампочка подсветки. Чтобы устранить поломку, нужно установить новый элемент света.

Старый образец

Прежде всего, отдельное внимание нужно уделить электрической схеме. Ниже представлено изображение схемы блока предохранителей старого образца

Электросхема и распиновка отвечает за работоспособность множества систем, обеспечивая их бесперебойную деятельность в случае необходимости. Например, подача сигналов может производиться на стеклоподъемники.

Также стоит подробнее рассмотреть функции, которое выполняет реле. Они сведены в таблицу.

№ п/п	Назначение
1	Организация работы компонента, с помощью которого производится очистка приборной панели.
2	Обеспечение защиты фар-поворотников от возможной поломки и проверка работоспособности габаритов.
3	Организация обогрева заднего стекла.
4	Организация подачи света фонарям ближнего света и работы дворников.

Также с помощью реле получается организовать работу системы охлаждения и печки в холодное время года. Таким образом, обеспечивается и подогрев сидений. К тому же, это далеко не полный список возможных функций БП, которым может или мог воспользоваться любой автовладелец ВАЗ 2108. Например, электрический ток может посылать стоп-сигналы.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Канал ВАЗ 2109 опубликовал ролик, в котором подробно продемонстрирована процедура сборки предохранительного блока.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

1. Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
2. Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
3. Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
4. После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
5. Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
6. После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?

Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

1. Схемы
2. БП старого образца
3. БП нового образца
4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

• короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
• несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

• Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
• В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
• В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

• Номинальный ток вставки;
• Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

• Быстродействующими;
• Низковольтными;
• Рассчитанные на средние показатели напряжения;
• Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Источник
