Замена электронного блока включения / выключения KIRBY

В процессе разборки потребуется всего 2-3 биты на отвертке. Но винтов, болтов и шурупов будет очень много. Поэтому, приготовьте листок бумаги с ручкой чтобы обозначать для себя месторасположения открученных деталей.

Снимите пластиковую защиту от педели до ручки, открутив два (на старых моделях KIRBY) шурупа. Данная защита крепится на двух защелках в области ручки. Поэтому будьте аккуратней, чтобы не сломать их.

Следующим шагом мы снимаем верхнюю металлическую часть корпуса Кирби. Для этого необходимо открутить 4 винта. 2 находятся сзади, после первого шага вы их увидите. 2 винта в передней части.

Сделали — убираем верхнюю броню и идем далее.

Открутите 2 винта верхней крышки или «капота»

Отключите провод лампы, который был защищен патрубком

Открутите 2 задних винта

Еще один провод. Запишите.

Отверните винт, удерживающий переключатель двигателя

Стяните пластиковую ON / OFF педаль.

Отключите педаль от штока привода включения

Теперь дно Кирби — открутите 3 винта на нижней части Кирби, удерживающие коробку передач

От выпадения коробки вниз ее удерживает ремень — снимите.

Отключите провод щеток

Откручиаем еще шуруп

Отключите длинный провод, который идет вниз, под мотор

Снимаем провод питания.

Без комментарием — только сноровка и смекалка

Снимите кабель питания

Используйте плоскую отвертку. Нажмите ее между коммутатором и корпуса передней двигателя и аккуратно отогните выключатель питания Кирби от двигателя.

Установите новый выключатель питания. Будьте нежны и осторожны

Установите щетку сначала вставив пластиковую выступ в корпус двигателя

А потом прикрепив ее с помощью винта, а затем кожуха.

Подключите провода — длинный провод, который идет вниз, под двигателем и в моторной кистью на другую сторону

Подключите шток привода к новому выключатель питания Кирби.

Вставьте коробку обратно в Кирби, установить ремень на пластиковые шестерни

3атянуть все 3 винта на нижней части Кирби

Обратное действие с педалью

Подключаем капот с фарой

2 болта закрутите не до конца

Убедитесь, что попали

Установите 2 винта в передней части устройства, которые держат капот

Теперь затяните задние винты, крепящие слайд кронштейн.

ставим верхнюю часть брони

Установите 2 задних винта

если есть такой — лучше тоже закрутить

Подключите шнур питания

Установите и закрепите шнуром крышку с винтом

Источник

5 причин — почему пылесос KIRBY не включается?

«Почему пылесос Кирби не включается?» —

очень часто пользователи не могут включить пылесос Кирби и задают нам этот вопрос.

Если ваш пылесос Кирби не включается — это еще не повод бить тревогу и искать в интернете ремонт пылесосов Кирби. Ведь благодаря нашей статье, вы сможете самостоятельно выяснить причину, а в 50% случаев даже сами исправить и отремонтировать ваш KIRBY.

Итак, далее идут ТОП-5 основных причин , по которым пылесос Кирби может не работать

1. Проблема с проводом питания KIRBY.

Шнур питания Кирби — очень частая проблема, по которой ваш пылесос не желает включаться.

НО, самое первое , что вам необходимо сделать — переключить вилку в другую розетку. Казалось бы — элементарные вещи, но около 20% обратившихся к нам по с этим вопросом — решают его прямо во время телефонного звонка .

Если это не помогло — обратите внимание на внешний вид провода питания Кирби — он может не работать, если есть внешние повреждения, трещины и подгорания проводки.

Особое внимание уделите этим участкам:

Основание провода питания Кирби — часто именно здесь появляются трещины и происходит обрыв электрической цепи. Обратите внимание на крепление провода к корпусу пылесоса, чтобы не было его повреждений.

Также следует осмотреть шнур питания Кирби в месте его намотки на верхний крючок. Поверните крючок вниз и снимите провод с петли, чтобы провести визуальный осмотр.

Кстати, чтобы проверить шнур питания от пылесоса Кирби совсем не обязательно «прозванивать» его специальными иструментами или нести к электрикам. Также не торопитесь заказывать новый провод питания.

Провод Kirby легко проверить, заменив его на обычный провод питания от стационарного компьютера. Мы даже специально писали об этом подробную статью в нашем канале в Telegram. Если хотите прочитать ее или вы еще не подписаны на наш канал в Telegram — открывайте на вашем смартфоне одноименное приложение и ищите нас @KirbyRussia

Итак, после проверки провода — переходим к внешнему виду пылесоса.

2. Отсутствуют насадки в передней и боковой части пылесоса.

Около 50% владельцев на данном этапе «оживляют» свой пылесос Кирби, понимая, что не до конца умеют пользоваться пылесосом. Дело в том, что пылесос Кирби не будет включаться, если его неправильно собрали, или собрали не до конца.

Электрическая цепь внутри пылесоса устроена таким образом, что имеет выходы, так называемые «концевики» в двух местах. И замыкается эта цепь (другими словами пылесос включается) только тогда, когда «концевики» находятся во включенном состоянии.

Перейдем от теории к практике. «Включают» концевики обычные насадки Кирби, которые идут в комплекте с пылесосом.

а) в передней части пылесоса ОБЯЗАТЕЛЬНО должна быть установлена насадка.

Это может быть основная насадка Кирби, шланг Кирби, насадка для химчистки ковров Кирби или заглушка вала

б) в правой части пылесоса ОБЯЗАТЕЛЬНО должна быть установлена любая из следующих деталей:

основной мешок Кирби, шланг Кирби, бак от насадки для мойки ковров Кирби

Даже если вы убедились, что в передней части пылесоса и в боковой части Кирби установлены насадки, мы рекомендуем вам снять их и установить заново, не исключено что данная процедура может помочь.

3. Износ щеток двигателя Кирби.

Внутри пылесоса Кирби утановлен коллекторный элетрический двигатель, который производится компанией Кирби и вращается со скоростью до 16000 оборотов в минуту. Для передачи электрического тока на двигатель служат графитовые электрощетки Кирби.

В любом электроинструменте или бытовом приборе щетки двигателя изнашиваются и нуждаются в замене. Ресурс электрощеток Кирби равен 1000 часам. Наша практика показывает, что как правило, каждые 3-5 лет они подлежат замене.

Причина износа электрощеток Кирби составляет около 70% от всех обращений в наши сервисные центры Кирби. Оригинальные щетки двигателя Кирби имеют особый состав, который позволяет пользоваться пылесосом продолжительное время, не повреждаю электродвигатель. Использовать неоригинальные электрощетки для пылесоса Кирби категорически нельзя . В результате использования неоригинальных запчастей происходят короткие замыкания и в результате — прогорание коллектора ротора.

Как понять что нужно менять электрощетки Кирби:

• если пылесос включается через раз
• если видно сильное искрение щеток
• если искры имеют зеленый оттенок
• если вы более 3-х лет не меняли щетки

Напомним — около 70% обращающихся к нам из-за не работающего Кирби обнаруживают причину износа электрощеток двигателя.

4. Блок управления — реле Кирби вышел из строя.

Диагностировать данную проблему возможно только в нашем сервисном центре или при выезде нашего сервисного инженера к Вам на дом. Даннй блок управления не подлежит ремонту, имеет неразборный корпус и не имеет запасных частей для частичной замены. Если причина неисправности в блоке — его необходимо только заменить.

Иногда случается, что блок выключателя не работает с основной насадкой, но работает со шлангом. Или наоборот, при установке шланга пылесос не включается, но работает с основной насадкой.

5. Не работает прочая электроника.

Помимо электрощеток, провода питания и блока выключателя внутри пылесоса Кирби есть другие электрические элементы, которые могут быть несправны.

Среди причин неработающего Кирби могут быть несправные: ротор двигателя Кирби, статор двигателя Кирби, элекрическая плата двигателя, электрические провода.

Все эти элементы не подлежат ремонту и при обнаружении их неисправности нуждаются в замене.

Источник

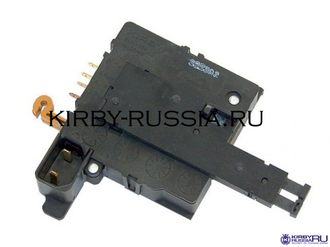

Блок выключателя KIRBY / Реле 220v Кирби

Купить в 1 клик

Блок выключателя Кирби — это стартовый электронный блок, который преобразует ток электрической сети 220v и подает его на ключевые механизмы пылесоса. У электронного реле Кирби есть еще одно предназначение — он имеет 2 концевика, предотвращая включение пылесоса KIRBY без насадок.

Блок выключателя Кирби — это стартовый электронный блок, который преобразует ток электрической сети 220v и подает его на ключевые механизмы пылесоса. У электронного реле Кирби есть еще одно предназначение — он имеет 2 концевика, предотвращая включение пылесоса KIRBY без насадок.

Необходимым условием для запуска пылесоса Кирби является запуск электрической цепи посредством замыкания обоих концевиков. Один из них выходит на переднюю крышку Кирби и замыкается основной насадкой — турбощеткой или шлангом. Второй — расположен с правой стороны пылесоса и включается мешком — так называемым «сапогом».

Для того чтобы точно продиагностировать неисправность РЕЛЕ для Кирби сделайте следующее:

— снимите основную насадку — турбощетку пылесоса Кирби
— в передней части корпуса есть две кнопки-концевика, на которые нажимают основная насадки и шланг когда установлены на пылесос
— нажмите на одну их них чем-либо — например отверткой или карандашом
— включите пылесос — будьте осторожны — вал вращается очень быстро — не касайтесь его
— сделайте тоже самое с другой кнопкой — нажмите и включите пылесос

• если в обоих случаях пылесос включается — реле в порядке, неисправность не в нем
• если в каком либо случае пылесос не включается — реле нуждается в замене. Данная деталь не подлежит ремонту!
• если пылесос не включается в обоих случаях — реле неисправно, либо, что более вероятно, дело не в реле, а в другом.

На самом деле, все эти тонкости не нужны обычному потребителю, они могут помочь тем, кто решил самостоятельно заменить данный блок выключателя.

Специально для вас мы разместили инструкцию по замене электронного блока пылесоса Кирби в разделе «Инструкции для КИРБИ» здесь

Это оригинальный товар KIRBY производства США для рынка России и Европы

Блок реле подходит ко всем моделям Кирби 220v.
