Briggs and stratton 35 classic ремонт

Найти руководство оператора для вашего двигателя

Независимо от того, убираете ли вы ваше оборудование на сезонное хранение, или вам нужно заменить деталь, найдите руководство для вашего оборудования или двигателя, чтобы получить информацию именно для вашего изделия.

Следуйте приведенному ниже руководству, чтобы найти номер модели вашего изделия. Нужна помощь в поиске номера модели? Загрузите информационный бюллетень о системе нумерации либо воспользуйтесь инструментом для поиска номера модели.

Двигатель:
XXXXXX-XXXX (6 цифр модели)
0XXXXX-XXXX (5 цифр модели)*

*5-значный номер модели двигателя будет иметь 0 в начале.

Изделие:
XXXXXX-XX (все изделия)
0XXXX-X (изделия для морских условий)**

**В изделиях для морских условий используется более короткая последовательность моделей.

Какое оборудование марки Briggs & Stratton у вас есть?

Каждый двигатель малого объема, изготовленный компанией Briggs & Stratton или содержащий ее логотип, подходит для многих видов оборудования. Самым популярным из них является двигатель для газонокосилки, который нуждается в ежегодном техническом обслуживании, а иногда и ремонте. Это касается и двигателей малого объема, установленных в наших снегоуборщиках, установках для мытья под давлением, переносных генераторах и резервных генераторах. Таким образом, либо выберите тип вашего изделия, чтобы ввести номер модели, либо используйте очень полезную функцию поиска номера модели вашего изделия, либо обратитесь к ближайшему дилеру Briggs & Stratton, чтобы узнать больше!

_{Copyright © 2021 Briggs & Stratton. Все права защищены.}

Источник

Как найти & устранить общие неисправности в двигателе малого объема?

Проблемы с двигателем? Используйте данное подробное руководство при поиске и устранении неполадок с газонокосилкой, снегоуборщиком или другими наружными электротехническими изделиями, независимо от того, запускается ли ваше изделие, глохнет или работает с перебоями.

ОСТОРОЖНО! Всегда читайте руководство(-а) двигателя и оборудования перед запуском, эксплуатацией или обслуживанием двигателя или оборудования во избежание получения травмы или повреждения имущества. Обратитесь к авторизованному дилеру или свяжитесь с компанией Briggs & Stratton, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы. Найти все предупреждения об опасности, связанной с двигателем

Двигатель газонокосилки / оборудования не запускается

Проблемы с запуском двигателя имеют несколько общих причин, особенно если вы используете газонокосилку или наружное силовое оборудование после хранения в зимний период или межсезонье.

Совет по безопасности: ВСЕГДА извлекайте / отсоединяйте свечу зажигания перед выполнением ремонта двигателя.

Этап 1: Проверьте топливо

Находится ли в баке вашего двигателя свежее, чистое топливо? Если он пуст, заполните его и продолжайте работать! Если он полный, убедитесь в том, что запорный клапан топлива открыт и чистый.

Старое топливо, грязь и мусор — это наиболее распространенные причины того, что наружное силовое оборудование не запускается должным образом. Если вы храните оборудование с неочищенным бензином в баке, это может привести к повреждению двигателя.

Предотвратите эту проблему заранее путем надлежащего хранения газонокосилки & наружного силового оборудования. Использование стабилизатора топлива не позволяет бензину создавать проблемы в двигателе малого объема.

Этап 2: Очистка карбюратора

Проблемы с карбюратором не позволяют запустить двигатель для газонокосилки Карбюратор регулирует перемещение воздуха и топлива через двигатель для приведения в движение вашего оборудования. Если он загрязнен, это может привести к плохой работе двигателя или проблемах при запуске.

>> Выполните эти действия для очистки карбюратора

Этап 3: Проверьте свечу зажигания & возможные проблемы с зажиганием

Общей причиной не запуска двигателей являются неподключенные, грязные или покрытые нагаром свечи зажигания. Свечи зажигания обычно необходимо заменять каждый сезон или 25 часов использования. Также вы должны проверить зазор свечи зажигания.

Если свечи зажигания выглядят хорошо, появлению искры также могут препятствовать проблемы с системой зажигания. Среди них могут быть неисправный провода свечи зажигания, короткое замыкание аварийного выключателя или повреждение шпонки маховика.

Этап 4: Проверьте клапаны &системы компрессии

Компрессия воздуха и топлива имеет решающее значение для двигателей газонокосилок и наружного силового оборудования. Система компрессии состоит из клапанов, поршней, цилиндров и колец, которые регулируют перемещение воздуха и топливных паров через двигатель. Клапаны впускают (впускной клапан) и выпускают (выпускной клапан) воздух, поршни перемещаются вперед и назад, подталкивая воздушно-топливную смесь к системе зажигания, а поршневые кольца делают систему герметичной.

Отсутствие надлежащего зазора клапана или наличие утечки может привести к проблемам с компрессией, из-за чего двигатель не будет запускаться. Вы можете проверить систему компрессии с помощью прибора для проверки наличия утечки. Если у вас нет его, мы рекомендуем посетить сервисного дилера Briggs & Stratton для проверки должного состояния элементов системы.

Небольшой двигатель плохо работает

Используйте этот простой список вопросов и ответов для поиска и устранения небольших неисправностей в двигателе вашей газонокосилки, снегоуборщика или другого силового оборудования.

Двигатель глохнет или работает с перебоями

Если ваш двигатель запускается и глохнет, это часто возникает из-за плохого технического обслуживания. Предотвратите возможное заглохание двигателя его запуска с помощью комплекта для регулировки. См. раздел «Почему мой двигатель не запускается» выше или используйте вопросы и ответы ниже.

Свежее ли топливо в баке?
Застоявшийся, неочищенный бензин начинает распадаться примерно через месяц. Слейте бензин из газонокосилки или наружного силового оборудования, а затем залейте свежий бензин и стабилизатор топлива, чтобы продлить его срок службы.

Загрязнен/забит ли воздушный фильтр?
Очистите или замените воздушный фильтр.

Имеется ли на свече зажигания сильный нагар?
Очистите свечи зажигания, если это применимо (следуйте инструкциям по проверке и замене свечей зажигания).

Свежее ли масло в двигателе?
Проверяйте уровень масла и его внешний вид каждый раз, когда вы используете двигатель, пока он холодный. Масло нужно менять каждые 25 часов использования или каждый сезон. (См. Проверка и замена масла в косилке)

Источник

Как проверить и устранить небольшие проблемы с системой зажигания двигателя?

В двигателе вашей газонокосилки, снегоуборщика или наружного силового оборудования нет искры? Следуйте этому руководству, чтобы проверить систему зажигания, включая катушку, модуль & реле, для выявления любых проблем и устранения неисправностей.

Если вы знаете вашу конкретную проблему, перейдите к разделу для ознакомления с пошаговыми инструкциями.

ОСТОРОЖНО! Всегда читайте руководство(-а) двигателя и оборудования перед запуском, эксплуатацией или обслуживанием двигателя или оборудования во избежание получения травмы или повреждения имущества. Обратитесь к авторизованному дилеру или свяжитесь с компанией Briggs & Stratton, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы. Найти все предупреждения об опасности, связанной с двигателем

Как работают система зажигания в двигателях малого объема & газонокосилках?

Система зажигания — это система запуска вашего двигателя малого объема. Если вы запускаете двигатель с помощью троса или ключа на электрическом пусковом двигателе, вы полагаетесь на систему зажигания, которая должна произвести искру внутри камеры сгорания.

Части системы зажигания двигателя малого объема

• Маховик с магнитами
• Катушка или якорь
• Пуск с помощью кнопки или троса (в зависимости от типа вашего двигателя)
• Провод свечи зажигания
• Свечи зажигания

Когда вы запускаете газонокосилку или двигатель малого объема, вы поворачиваете маховик, а его магниты проходят через катушку (или якорь). Это создает искру. Система зажигания регулирует фазу распределения так, чтобы искра зажигала воздушно-топливную смесь в камере сгорания, когда она достигает максимальной компрессии в каждом цикле двигателя, таким образом, максимизируя мощность двигателя.

Как только двигатель заработает, маховик продолжает вращаться, магниты продолжают проходить через катушку, а свеча зажигания продолжает выдавать искру с определенной частотой.

Типы систем зажигания

• Твердотельные системы. Это более современные системы. В них используется крошечный транзистор в катушке или якоре, который замыкает электрическую цепь, которая проходит через провод свечи зажигания к свече (свечам) зажигания.
• Системы с размыкателями. Они используются в двигателях, изготовленных до 1980 года. В этих системах вместо транзистора используется механический выключатель, который замыкает электрическую цепь, используемую для создания искры.

Общие проблемы с маховиком

Если вы столкнулись с проблемами зажигания, это чаще всего связано со срезанной шпонкой маховика. Вы также можете проверить магниты маховика на предмет наличия любых потенциальных проблем.

Для получения информации об этом посетите раздел Часто задаваемые вопросы о проверке маховика и шпонки.

Общие проблемы со свечой зажигания

• Необходимый зазор свечи зажигания и напряжение может меняться в зависимости от температуры, высоты и настроек двигателя.
• Старые, поврежденные или загрязненные свечи зажигания также могут нуждаться в обслуживании или замене

Как проверить катушку зажигания в двигателе малого объема

Предупреждения об опасности:
При попытке запустить двигатель или оборудование избегайте любых вращающихся, движущихся частей или других опасных зон.

Вероятно, легче всего проверить катушку, поэтому это первое, что нужно проверить, приступая к устранению неполадок в системе зажигания.

Проверка катушки или якоря

• Этап 1: Закрепите один конец индикатора работы свечи (номер детали — 19368) на кабеле зажигания, а другой — на головке блока цилиндров, как показано ниже.

• Этап 2: Быстро вращайте маховик (не менее 350 об/мин) и следите за появлением искры в окне индикатора.

Если в зазоре индикатора появляется искра, катушка зажигания работает нормально. Если нет, ее нужно заменить.

Двигатель останавливается во время работы? Установите индикатор между кабелем зажигания и свечой зажигания и запустите двигатель. Когда он остановится, следите за окном.

Общие ошибки при проверке катушек

• Обязательно отсоедините катушку от жгута проводов оборудования, а также жгута проводов двигателя, и используйте индикатор работы свечи. Многие специалисты по ошибке заменяют рабочую катушку, потому что провод заземления катушки замыкается на куске листового металла.
• НЕ подключайте индикатор к свече зажигания для проверки этого. Это может запустить двигатель. Вы не сможете отключить его без установленного провода заземления.

Замена катушек зажигания или якорей

Якорь зажигания необходимо установить на точное расстояние от маховика. В руководстве по ремонту двигателя указан надлежащий зазор для вашего двигателя. Стандартный диапазон зазоров якоря: 0,006 — 0,010″ и 0,010 — 0,014.» Якоря часто оснащаются прокладками, чтобы облегчить установку зазора. Также хорошо подойдут индексные карточки с соответствующей толщиной.

• Отцепите провод свечи зажигания и закрепите его, снимите аккумуляторные батареи, если они установлены.
• Открутите крепежные винты старой катушки зажигания (якоря).

Источник

Briggs and stratton 35 classic ремонт

Сообщение Тимур » 07 июн 2010, 19:02

Цель разборки замена коленвала

отварачиваем три винта крепления крышки со стартером

и снимаем её, отварачиваем гайку на коленвалу, и снимаем съёмником ротор, под ним легко теряемая шпонка.

отварачиваем три болта крепления мотора к корпусу косилки и снимаем его. Снизу на моторе отворачиваем 6 болтов крепления картера. Не много постукивая снимаем картер.

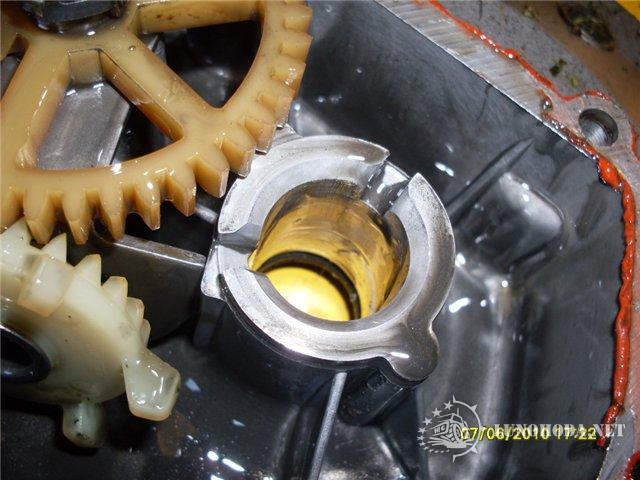

внутренности картера, типа маслянный насос, коленвал, и распредвал

а так всё это стоит на картере

проверяем совпадение меток

отварачиваем шатунную крышку, поворачиваем коленвал в такое положение и вынимае его

а теперь самое главное в этом моторе нет ни одного подшипника, втулки, даже цилиндр не гильзованный

Сообщение mmcl200 » 08 июн 2010, 11:55

Сообщение Lloyd » 09 июн 2010, 10:11

Тимур, вы чуть не взорвали мне мозг. Я никогда не мог подумать, что пластмассовый рапредвал может «держать» нагрузки ДВС и не деформироваться!

Вообще интересно, какая марка пластмассы идет на изготовление распредвала.

Кстати, недавно продавец у нас на рынке долго распрягал мне про преимущества моторов Бриггс-Энд-Страттон, которые на косилки ставятся. Отсканирую ваше фото картера на мелованной бумаге, поеду и приклею ему на лоб!:-)

Сообщение mmcl200 » 09 июн 2010, 15:19

популярая механика писал(а): Среди 57 автомобилей, выстроившихся на стартовой решетке трассы Уоткинс-Глен в 1984 году перед очередным этапом гоночной серии IMSA Camel GT, внимание знатоков приковывал обычный с виду белый Polimotor Lola T616 со спонсорским логотипом Amoco. Причиной ажиотажа был необычный мотор этого болида, почти целиком сделанный из пластика
Двигатель Polimotor Lola GTP Lights был переделан из обычного Cosworth BDA объемом 2 л и мощностью 318 л.с. После замены стандартных деталей на пластиковые масса мотора снизилась со 150 до 76 кг
Матти Хольцберг бредил гонками с тех пор, как отец впервые взял его с собой на трассу Уоткинс-Глен. И хотя гонщика из него так и не получилось, вся его жизнь была связана с автоспортом. С 17 лет он работал в маленькой мастерской по настройке двигателей. К 25 годам основал собственное дело и занялся изготовлением штучных шатунов, поршней, клапанов и других деталей для заряженных гоночных агрегатов из титана и магниевых сплавов. Заказов хватало на кусок хлеба с маслом, но для того чтобы выдержать конкуренцию, Матти приходилось постоянно придумывать что-то новенькое.

Хольцберг выписывал десятки научных журналов и вычитывал их от корки до корки. В 1969 году он случайно наткнулся на публикацию о невиданном доселе материале – полиамидимидной смоле Torlon (торлон), созданной химиками корпорации Amoco Chemicals. Торлон был почти вдвое легче титана. Но главное – он мог выдерживать беспрецедентно высокие для пластиков температуры и обладал высокой твердостью. Матти, не мешкая, заказал себе немного торлона. Первой деталью, которая была из него сделана, стал поршень для двигателя старенького Austin Mini, стоявшего в гараже приятеля. Новый пластик оказался столь твердым и вязким, что резцы и сверла приходили в негодность гораздо быстрее, чем при обработке титана и закаленных сталей. К удивлению Хольцберга, моторчик Austin Mini стуканул лишь через 20 минут работы. Для первого раза это был очень хороший результат.

При осмотре детали стало ясно, что причина разрушения кроется в экстремально сильном нагреве верхней части поршня. Новый поршень получил тонкую коронку из алюминия и работал не хуже заводского, будучи при этом вдвое легче. Воодушевленный успехом, Хольцберг рискнул заменить стандартный шатун торлоновым, и подопытный моторчик преобразился – предельные обороты выросли с5 до 7 тысяч, а максимальная мощность подскочила почти на треть! Дальше – больше. Стальные штанги толкателей клапанов, тарелки клапанных пружин и сами пружины уступили место сверхлегким композитным. Многочасовые прогоны на стенде продемонстрировали, что на предельных нагрузках мотор Хольцберга работал вдвое дольше стандартного агрегата – 600 часов против 300.

Вскоре Матти рискнул предложить свои наработки гонщикам-любителям. Поначалу те крутили пальцем у виска, но работающий мотор с поршнями из пластика и показания динамометра работали лучше всякой рекламы. Постепенно у Хольцберга образовалась собственная клиентура, и пластиковые запчасти для самых популярных в автогонках моторов Ford Pinto объемом 2,3л расходились по всей Америке. Параллельно он совершенствовал технологию иэкспериментировал с рецептурой материала, добавляя ксмоле стекло- и углеволокно в различных сочетаниях. Традиционная механическая обработка заготовок оказалась невероятно трудоемкой, и Хольцбергу пришлось самостоятельно разработать метод точного литья готовых деталей. Удивительно, но дилетанту в области пластиков удалось переплюнуть профессионалов. В своем домашнем гараже снеоштукатуренными стенами и бетонным полом Матти научился не только полностью удалять из отливки микроскопические пузырьки воздуха, но и ориентировать внутри нее армирующие волокна в заданном направлении сзаданной плотностью. На стальных деталях такого эффекта добивались путем сложной закалки в различных режимах.

В один прекрасный день 1979 года Хольцбергу позвонили из компании Ford. На другом конце провода был не кто иной, как Гленн Лайалл, глава экспериментального подразделения Special Vehicles Operation. «Мистер Хольцберг,– сказал он, – вы сделали столько пластиковых деталей для наших Pinto. Так почему бы вам не попробовать собрать мотор целиком?»

Четыре цилиндра простенького серийного Ford Pinto 2.3 на 5500 об/мин способны выжать из себя 88 «лошадок». Весит этот стальной механизм 188 кг. Специалисты Ford предложили Матти начать именно с него. Полная технологическая документация двигателя, чертежи, новая измерительная аппаратура, необходимое количество торлона и других компонентов, а также чек на кругленькую сумму были предоставлены Хольцбергу и его новой компании Polimotor Research незамедлительно. В штат Polimotor были приняты восемь инженеров, и работа закипела. По усло-виям контракта ровно через год Хольцберг должен был отправить Лайаллу прототип пластикового мотора ирезультаты его стендовых испытаний. Но торлоновый клон Pinto был продемонстрирован ведущему технологу Ford SVO Роду Джиролами уже через четыре месяца. Как вспоминает сам Хольцберг, у Джиролами буквально отпала челюсть, когда тот взглянул на сводную таблицу: 69 кг массы, 318 л.с. на 9200 об/мин при максимальных 14 тысячах!

В моторе, который руками мог поднять один человек, осталось лишь несколько стальных деталей – гильзы цилиндров, коронки поршней, инжекторы и клапанные пружины. Причем и последние были через некоторое время заменены на торлоновые. Коленвал и распредвал также были оригинальными, хотя теоретически Хольцберг мог воссоздать в пластике и их. Кроме того, в сравнении со стальным донором двигатель работал потрясающе тихо: характерный лязг металла сменился мягким пластмассовым постукиванием. Осмотр нагруженных элементов после длительных испытаний на стенде показал, что их ресурс не уступает оригинальным металлическим аналогам.

Реакция Ford была восторженной. Гленн Лайалл тут же предложил Матти новый и очень серьезный проект– гоночный Cosworth V8. С заменой блока и головки на торлоновые у этого грозного агрегата было решено повременить. Для начала Хольцберг и Джиролами хотели проверить, сможет ли пластик избавить двигатель от проблем, связанных с настройкой работы клапанного механизма. Для восьмерки были изготовлены новые штанги толкателей клапанов, клапанные коромысла, пружины и направляющие. Сами клапаны также были более чем наполовину сделаны из торлона. При этом их вес снизился на целых 100 г – со 144 до 44! Результат пробного запуска поразил даже видавшего виды Джиролами – максимальные обороты Cosworth возросли на тысячу единиц.

Перспектива в случае замены блока и головки была впечатляющей, но тут случилось то, чего не ожидал никто. По распоряжению высшего менеджмента Ford Motor Company проект был закрыт, а его финансирование полностью прекращено. Скорее всего, решающим фактором стала невозможность применения результатов работы в конвейерном производстве автомобилей.

Потеря такого мощного партнера, как Ford, расстроила Хольцберга, но он не собирался опускать руки. Год со-вмест-ной работы дал ему многое – широкую известность, репутацию профи высшего класса и деньги. На них он продолжил совершенствование своей методики литья деталей из торлона и сумел получить больше десятка патентов. Многие из них актуальны до сих пор – лицензии на использование технологии Polimotor Research приобрели порядка двадцати крупных компаний, включая Boeing и Lockheed.

В погоне за удачей

Хольцберг пережил взлет и падение своего проекта достаточно болезненно. Сотрудничество с Amoco сделало его счет больше на пару нулей, но почти все эти деньги были потрачены на новые исследования. В конце 1980-х ему пришлось вернуться к старому бизнесу – выполнению штучных заказов от небольших гоночных команд и энтузиастов-одиночек. Хольцберг не бедствовал, так как исправно получал деньги от продажи лицензий на свою технологию, но компанию Polimotor Research он был вынужден ликвидировать. В начале 1990-х сверхлегкими композитными гоночными моторами неожиданно заинтересовались англичане. Хольцберг с готовностью принимал чеки на предоплату, а вот с исполнением заявок дело обстояло не лучшим образом. Много ли моторов можно сделать в домашнем гараже? Кое-кто из клиентов начал грозить Хольцбергу судебным преследованием – ведь цена готового движка доходила до $20000.

Казалось, удача навсегда отвернулась от Матти. Но он оказался крепким орешком. В течение нескольких лет Хольцберг вернул все полученные авансом деньги за счет продажи лицензий и начал искать серьезных партнеров для нового рывка. Вертикальный взлет нефтяных котировок и последовавшее ужесточение нормативов по расходу топлива в Америке и Европе снова сделали идею пластикового двигателя актуальной. На этот раз союзником нашего героя оказалась транснациональная химическая корпорация Huntsman Corporation из Хьюстона с 12000 сотрудников и $10 млрд годового оборота. Huntsman Corporation на протяжении последних 50 лет была поставщиком различных материалов для автомобилей и ясно представляет себе суть проблемы. Все что нужно автогигантам – достаточное количество качественного торлона по хорошей цене и простая технология обработки. Если себестоимость пластикового мотора не будет превышать среднюю цену рынка на обычные ДВС, то у торлона будет новый шанс. Хольцберг уверен, что на этот раз он его не упустит.
