Ремонт барабана HP CF234A
На этой странице расскажем, как выполнить ремонт барабана HP CF234A.
В принтерах LaserJet Ultra M134a, M134fn, M106w HP вывела часть картриджа в отдельный блок. В него вошел практически весь картридж, кроме тонера. А именно: фотовал, магнитный вал и вал заряда, а также дозирующее лезвие.
Грязная печать – типичная неисправность в HP LaserJet Ultra M134a, M134fn, M106w. Причиной этого часто является барабан CF234A. Как отремонтировать барабан HP 34A при грязной печати?
В барабане CF234A есть несколько элементов, изношенность которых может приводить к некачественной печати: дозирующее лезвие, вал заряда и фотовал, контакты. Для ремонта барабана 34A Требуется его разборка.
Разборка барабана CF234A

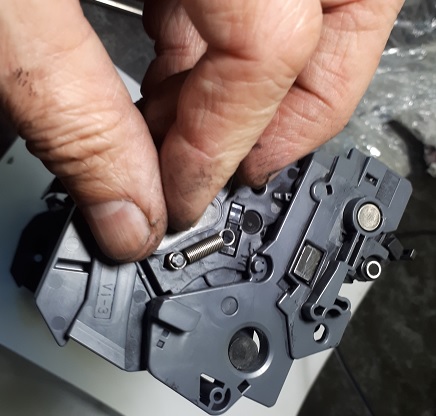

Разборку HP 34A начинаем со снятия пружины.
Снимаем защелку с пружиной.

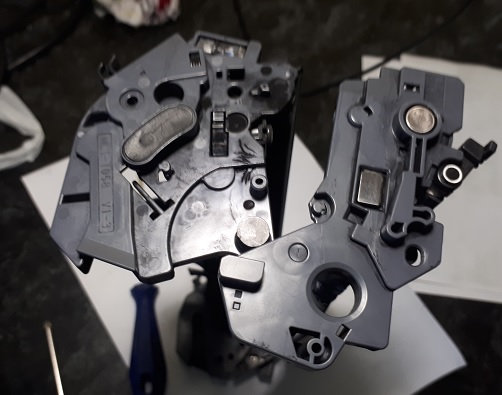

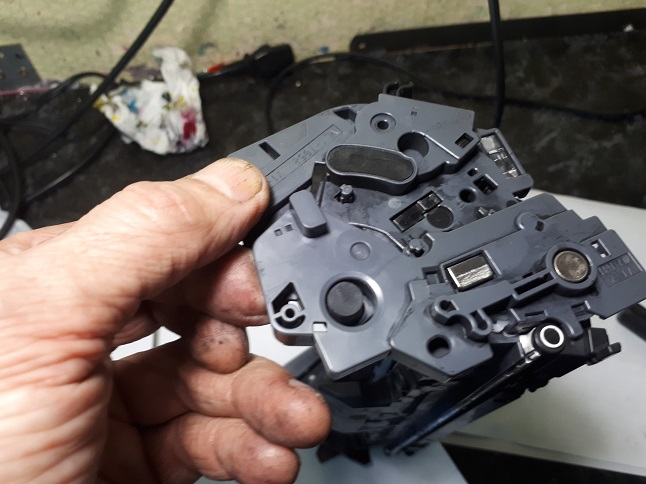

Поддеваем и разъединяем половинки барабана с одной стороны.

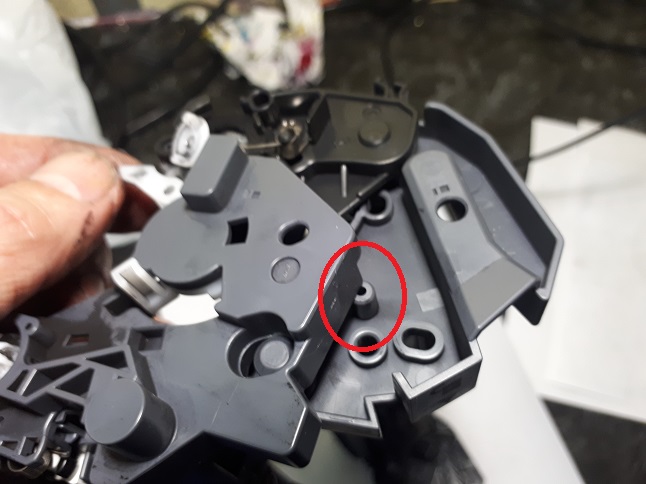

Поддеваем крышку с другой стороны и разъединяем барабан на 2 половинки.

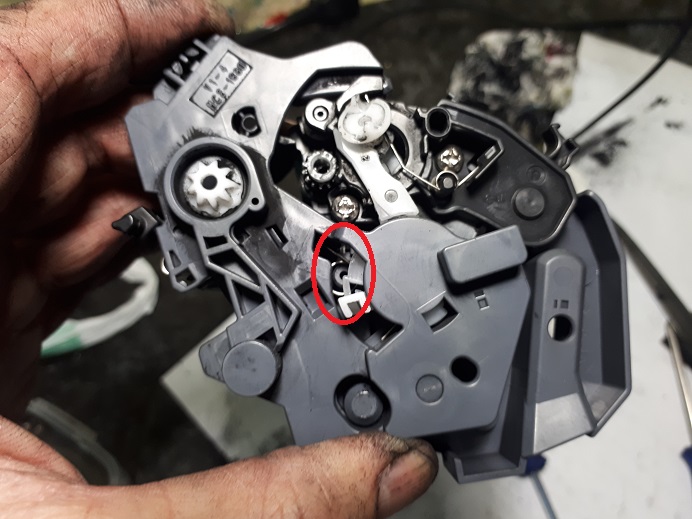

Обращаем внимание на пружинку, которую нужно будет установить обратно на место при сборке.
Разбираем половину с тонером, магнитным валом и дозирующим лезвием. Именно в этом узле чаще всего и возникает неисправность.

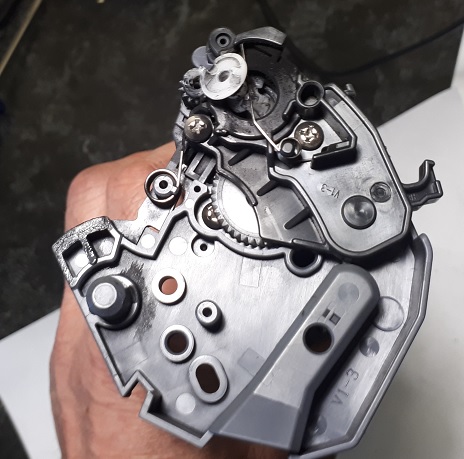

Отвинчиваем 2 винта и снимаем карданчик.

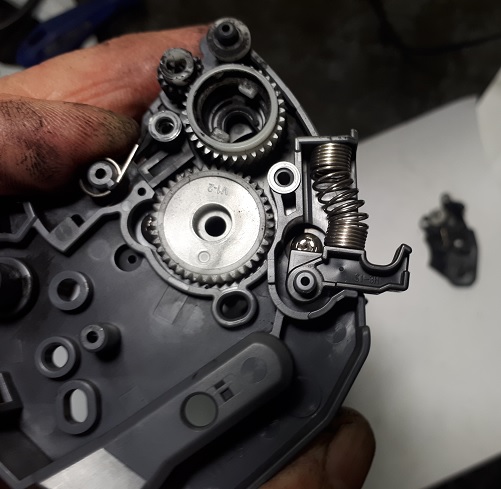

Под ним снимаем все шестерни и пружину.

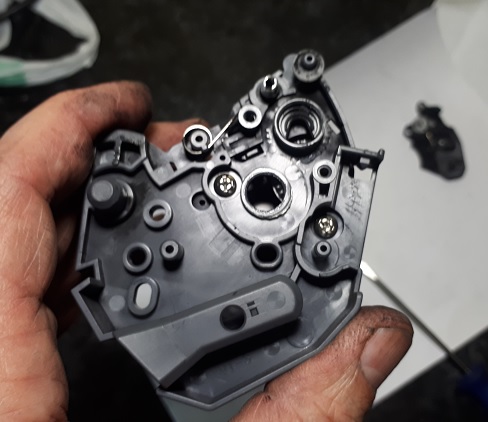

Отвинчиваем еще 2 винта.

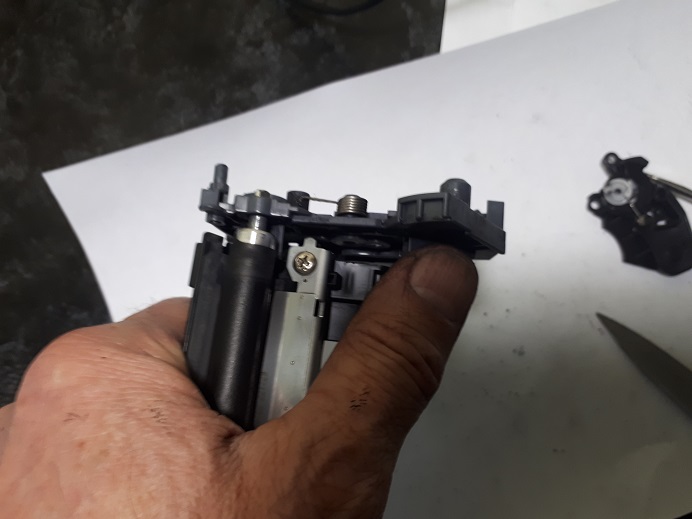

Отламываем 2 спайки и снимаем боковую крышку.
Снимаем магнитный вал, тщательно очищаем его.
Очищаем нагар из тонера на дозирующем лезвии и вытряхиваем старый тонер. Край лезвия покрыт специальной пластиковой пленкой, которую легко повредить. Чистить лезвие крайне осторожно используя изопропиловый спирт.
После очистки дозирующего лезвия собираем отремонтированную половину и переходим к чистке половины с фотовалом.

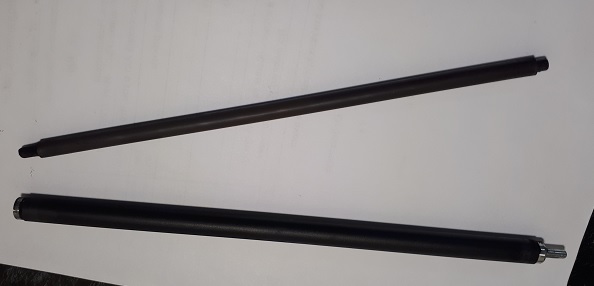

Фотовал снимается легко. Очищаем его и ваз заряда, при необходимости меняем валы.
Источник
CF234A recovery | full CF234A disassembly | Detail
Показать панель управления
- Опубликовано: 27 окт 2018 veröffentlicht
- In this manual you will learn how to properly and efficiently restore the drum cartridge CF234A and completely disassemble.
All told and shown with the details and nuances of the recovery of the drum cartridge CF234A.
The instruction is suitable for the listed DRUM cartridges and printers below:
For HP printers
Model DRUM cartridge
CF234A
Compatible with printers
HP LaserJet Ultra M134a
HP LaserJet Ultra M134fn
HP LaserJet Ultra M106w
Комментарии • 0
Добрый день. А что за жидкость у Вас для очтстки (балончик с трубочкой)? Что за фирма?
Доброго дня!
ULC400 yandex.ru/search/touch/?text=ulc400&clid=2293808&&lr=20
Годное объяснение. Пол часа крутил, вертел, не мог располовинить.
Я недавно сталкнулся с таким картриджем это был геморой час возился не знал как разобрать и случайно разобрал как раз ту сторону которую нельзя , ты мне скажи проблем не будет там вроде пружинка держит но всё равно шаталось крышка . А когда собрал вроде печатал . Спасибо
Ну раз печатает, значит все норм)
Приветствую. Принтер пишет замените картридж и мигает восклицательный знак.заправил картридж,в блок проявки тоже добавил тонер на всякий случай.всё равно тишина.даже не гудит.памагитиии
Доброго дня!
В блок барабана тонер добавлять не нужно, он его сам подмешает.
Может он на блок барабана ругается?
Приветствую. А чип работу не блокирует?
@Maxim Ibragimov Очистители пока не интересуют — затарились уже всего)
Тонер куда засыпать на где 33 написано?
Какой тонер нужен?и честно сверху снимать это ппц не видно мелкие детали
Подскажите, при первом восстановлении драма надо менять оригинальный барабан, или еще цикл пройдет? подойдет ли барабан и магнитник от 218?
@ЗаправкинЪ , спасибо) принесли первый раз, буду пробовать
Если драм заблокировался, лучше барабан поменять тем более он совсем не дорогой, а магнитик и барабан один в один как в cf218 и cf219a, технология там одинаковая только конструкции пластиковые разные) Тонер тоже от cf218a работает там отлично)
Здравствуйте, Вы оставляете драм пустой, разве не надо засыпать часть тонера в него? Ведь по аналогии с другими подобными аппаратами необходима закачка тонера из тубы в дам. Если он сам закачает сразу после установки, то туба останется пустой (или пробелы пойдут при интенсивной печати из-за нехватки тонера) и клиент скоро вернется на заправку.
@Евгений Николаев Доброго дня! Да уж, D101/111 еще те инвалиды) Решение есть, сделаю инструкцию в ближайшее время! Наверное отдельно по оригиналу и совместимке сделаю)
@ЗаправкинЪ Спасибо. Выложите видео по борьбе с нехорошим картриджем Samsung D101/111, очень интересно.
Здравствуйте! В данном случае нет необходимости заправлять тонер в драм-картридж, аппарат подкачает тонера сам сколько надо. Там есть датчик определения тонера, после подкачки если он закончится, аппарат об этом предупредит, в данном случае аппарат потребует замену тонер-картриджа, ну и конечно же ни каких проплешин печататься не будет, если драм-картридж исправен.
Весь тонер-картридж он за раз не засыпет, да и бункер для тонера в драм-картридже не большой. По мимо ремонта драм-картриджа ещё было заправлено 3 картриджа, клиент до сих пор печатает и на заправку их не приносил)
Конечно, если клиент заправляется у нас то при восстановлении драм-картриджа тонер из бункера мы не высыпаем, да и если заправлять тонером которым мы заправляем, его практически и чистить то не надо.
А на видео отдельный случай, там пришлось все вытряхнуть, не понятно что там было заправлено, загажено было капитально, в таких случаях клиента предупреждаем.
Кстати после первой установки в принтер драм-картриджа, после чистки(восстановления), после тестов вынимали тонер-картридж и там тонера ещё много было.
Источник
HP CF234a Disassembly | Replacing the drum
Показувати елементи керування програвачем
- Опубліковано 14 лис 2018
- HP CF234A how to disassemble? Cleaning
Cartridge HP CF234A (hp34A) photoconductor unit. Repair, manual
HP V134 error error 09, error 12
The photodrum for cartridges CF219A, CF232A, CF234A chipcart.shop/prod/monokcromn.
Chip H-CF234A-9.2K DRUM for HP LaserJet Ultra MFP M134a / 134fn chipcart.shop/prod/cf234a/chi.
КОМЕНТАРІ • 0
Из внутренностей:
0:05 HP M134 ошибка error 09
0:10 HP LJ Ultra M134 как достать картридж
2:46 HP CF234A как разобрать картридж
5:28 HP M134 CF234A как заменить барабан
10:27 Профессиональный заправщик ;))
16:15 Чип для CF234A
16:45 HP LJ M134 ошибка error 12
17:19 HP Ultra M134 как распечатать отчет
Непонятные втулочки нужны для безопасного долговременного хранения — они отводят барабан от вала проявки. Такие же есть на ролике заряда.
Тот же тонер, что и для 18а значит подойдёт?
@Ноунейм местный тонер не засыпал. На канале есть видео по заправке 18-го картриджа
Какой тонер засыпал?
Ненавижу это недоразумение. Надеюсь для создателей данной линейки аппаратов, в аду подготовлены особые котлы.
Полезное руководство. Спасибо.
Приветствую. После третьей заправки пишет,что нет тонера,что за фигня?всё на месте,вставлен четко.закрываю крышку и просто тишина, с восклицательным знаком
@Дмитрий Щетнев Победа!решилось заменой чипа. Но какого фига вылазило сообщение Замените картридж,а не фотобарабан,до сих пор понять не могу
@Сергей Усков было что то подобное. Драм полный. Ещё бы чип махнуть
@Дмитрий Щетнев засыпал не под завязку конечно,всё в меру. И драма как назло нет второго.попробовал залепить чип,принтер начинает шуршать, крутиться,но на этом всё.мигает восклицательный знак и ничего более(
@Сергей Усков много засыпали? Больше нет вариантов. Драма нет другого случайно?
И это очень всё странно.если б жаловался на чип,то писал бы замените барабан.а тут замените картридж.и туба,и блок проявки заполнены тонером. Памагитииии
Друже спасибо. Выручил. Сам заправками занимаюсь, но это Г от НР ))
Спасибо дружище за ликбез, лайк))
Офигенный аппарат, имел опыт общения. ((((
Бля два видео посмотрел, чтобы эту хуйню разобрать и собрать, без вас бы разломал все к хуям, Спасибо
А чип мешает нет, его обязон менять?
Если ругается — лучше заменить
Спасибо. Очень помогло. Только стоит упомянуть еще о том, что там есть один магнитный валик, который вставляется в другой. Не знаю как они называются))
Спасибо, сейчас такой перебрал, есть сомнения что пружинку правильно поставил. Принтера проверить нет. Но вроде должно быть всё ок.
Er 12 печать работает только на компьютере Microsoft Ворде
Спасибо за видео. Без него не разобрал бы. Если собирать без барабана и вала заряда, то получается проще.
Я сам весь изматерился))
Интересно бы пообщаться с человеком, который разрабатывал этот картридж, делал чертежи разные. Что у него в голове? А потом забить в неё гвоздь)) хехе)
Гвоздь сотку? )) Не забывайте про патент
thanks . bro. i am indian . good job
раньше плевался на Kyocera, нынче в ужасе от этого изделия
Это жесть, согласен
А сколько берете за заправку данного барахла?
отдельное спс за пружинку
старался, тот еще гемор
У меня примерно такой же бардак на полках.
@Дмитрий Щетнев Неправильно я выразился , назовём- необходимый рабочий беспорядок.
Это не бардак. Всё на своём месте)) руку протянул, взял
Помогите. Данный картридж, только совместимка печатает нормально только одним тонером из кучи опробованных. Самсунгом булат sb 01.2. но и с ним через 50 копий начинается двоение. Как сожет лезвие подогнать или что сделать лучше?
Меняли «магнит» на этом дерьмище, подходит от 18 они в продаже есть, а за видос спасибо!
Спасибо за отзыв
Чтобы поменять фотобарабан не обязательно так полностью разбирать. Можно взять тонкую плоскую отвертку. И надавить изнутри на штифт фотобарабана выталкивая его наружу. Остается только убрать старый фотик, поставить новый, и засунуть обратно штифт.
Здравствуйте! Объясните как знающий человек, я совсем запутался. Фотобарабан, Драм-картридж и Драм-Юнит — это одно и тоже? К примеру вот пару ссылок из интернета, тут пишут что это фотобарабан:
1) short.pub/8856549
2) short.pub/8856600
Драм с английского — барабан. Должно быть одно и то же
Сегодня впервые столкнулся с этим мусором. На 2:24 Дмитрий спихивает пружину со второй половины,это очень важный момент,если ее не спихнуть из своего посадочного места изначально на «родную» половину то при разборке есть большая вероятность ее погнуть. Стал виновником своей невнимательности,пришлось колхозить зажигалкой чтобы вернуть ей форму приближенную к изначальной,пронесло. но решил также поделиться чтобы вы не обожглись.
Хорошее замечание. А картридж г конечно
Hp занимается херней почему нельзя как в 217 сделать то они половинят то целиком делают
Дмитрий помогите пожалуйста. Имеется картридж «НР 17 а» принтера НР LJ Pro M132 и он начинает тараторить (сильно стучат шестерни) при печати (с другим картриджем подобное не происходит), в связи с этим на пробном листе появляется дефект в виде темной толстой полосы справа вдоль листа шириной в 6-8 см. Звук (стучания шестеренок) иногда пропадает, а иногда снова начинает издаваться. Клиент говорит, что раньше такого не было и данный дефект появился недавно. Все же подозреваю, что он что-то не договаривает. Заметил: искривление доктора, износа магнит.вала. Замена деталей не помогла. Со стороны драм-картриджа: цилиндр и вал заряда протер, а площадку очистки вала заряда промыл и высушил. Заметил, что со стороны шестерни цилиндра отсутствует не знаю как его называют «белый регулятор (в виде трех пальцев)». Имеет ли он хоть какую-то роль?
@Димыч Свобода Спасибо за отзыв. Я потратил 2 дня и наконец выяснил: все оказалось куда проще. Убрал втулки вала заряда и перестал тарахтить. Цилиндр не менял (и так был новый). Если у вас есть ко мне вопросы обращайтесь, помогу чем смогу.
Не знаю на сколько актуальна ваша проблема. у меня тоже встречался подобный дефект,трижды. Самый простой,первый вариант это то что магнитный вал поменяли,внутренний при этом не смазали или он с дефектом. Второй раз виновником также был магнит,причина была в том что он не полностью садился в шестеренку. Третий раз виновником был драм юнит,заменил барабан,все нормализовалось,шумел исключительно барабан,причину определить так и не смог.
Какая же это хрень. Разбирается легко, но вот эта пружинка. Так и не понял для чего чопик сбоку. Он ведь ничего не держит.
