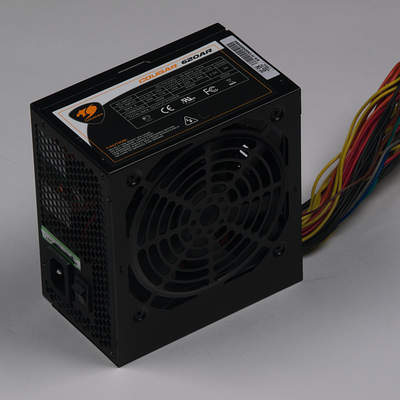

Блок питания Cougar 620AR

Характеристики

Длина проводов и количество разъемов

Фиксированные
до основного разъема АТХ —
до процессорного разъема 8 pin SSI —
до процессорного разъема 8 pin SSI —
Модульные

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector 1 Разборный
4 pin 12V Power Connector нет
8 pin SSI Processor Connector 1 Разборный
6 pin PCI-E 1.0 VGA Power Connector 2
8 pin PCI-E 2.0 VGA Power Connector 2 Разборные
4 pin Peripheral Connector 3
15 pin Serial ATA Connector 7 На 1 шнуре
4 pin Floppy Drive Connector 1

Система охлаждения

Тестирование блока питания

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

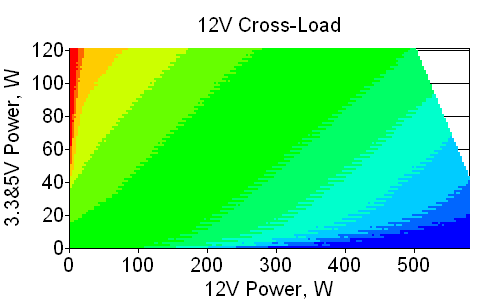

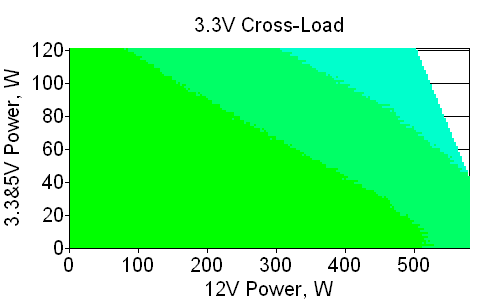

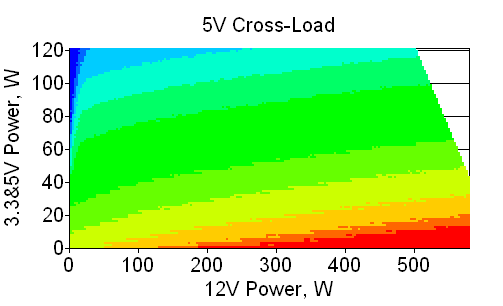

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
Цвет Диапазон отклонения Качественная оценка
более пяти процентов неудовлетворительно
+5 процентов плохо
+4 процента удовлетворительно
+3 процента хорошо
+2 процентов очень хорошо
1 процент и менее отлично
−2 процента очень хорошо
−3 процента хорошо
−4 процента удовлетворительно
−5 процентов плохо
более пяти процентов неудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов, параметры блока питания можно считать находящимися на хорошем уровне.

Читайте также:  Автопогрузчик руководство по ремонту
Отклонения значений выходных напряжений от номинала

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных, рассчитываются параметры, определяющие экономичность и эффективность источника питания. Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А —

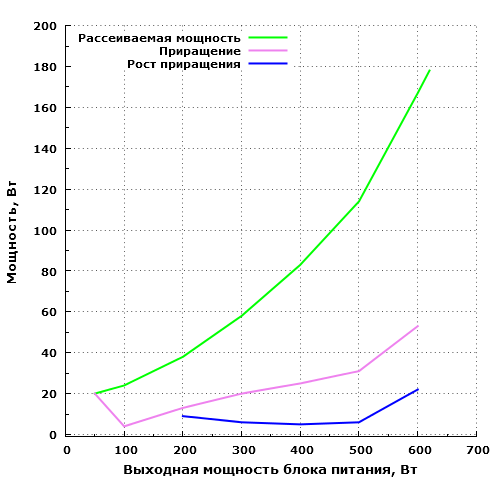

Экономичность блока питания
рассеиваемая только блоком питания мощность

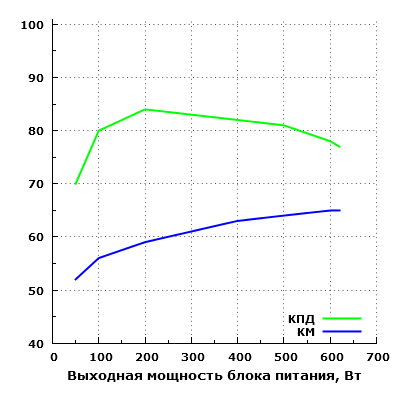

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

Измерение уровня шума

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

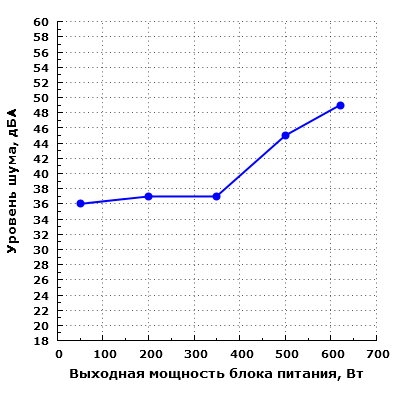

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником нежелательного звука. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на больших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Источник

COUGAR 620AR 620W — обзор

Читайте текстовый обзор COUGAR 620AR 620W, который написан журналистами-обзорщиками специально для нашего сайта. Производитель: COUGAR .

В среднем, кратко

Великолепный представитель категории Блоки питания. Товар представляет из себя отличный образец инженерного искусства, в его разработке применялись самые передовые на момент выпуска технологии. Люди, которые изобретали дизайн, писали тексты для других специалистов старались донести до будущего клиента самые смелые идеи.

Что интересно, в процессе разработки был использован передовой опыт специалистов различных стран с различных континентов, ведь при помощи сети Интернет можно общаться из любой точки мира, а значит все накопленные знания легко доступны инженерам в любом уголке нашей планеты.

На данном этапе советуем Вам, как пользователю, купить девайс, попробовать товар в деле и, если вам он понравится, написать свой обзор, изложить свои впечатления от использования, написать все плюсы и минусы, может быть показать процесс распаковки и подключения, а значит поделиться с другими людьми своими мыслями.

Мы приветствуем любые обзоры от наших пользователей, негативные или положительные, если Вам есть, что сказать, присылайте нам на email: komplektmarketru@yandex.ru и мы обязательно разместим Ваш текст в этом разделе.

Если потратить минут 15 на написание, пусть даже краткого обзора и прислать его нам, то этот текст может кому-то кардинально помочь в выборе, в принятии решения о покупке.

Источник

COUGAR 620AR 620W

Отзывы о COUGAR 620AR 620W

Такая же фигня. Может проработать и 3 дня, а может даже не запускаться. Иногда сам по себе ребутает комп. Подключил к нему 12В лампочек. Ближе к 100 Ваттам блок питания начинает постоянно отключаться. Замечено еще проявления отключений при легком прикосновении к корпусу (без статики).
