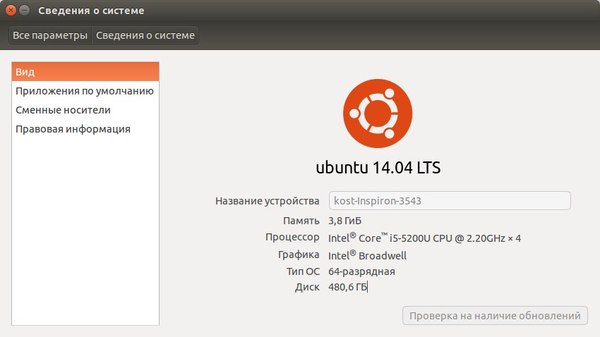

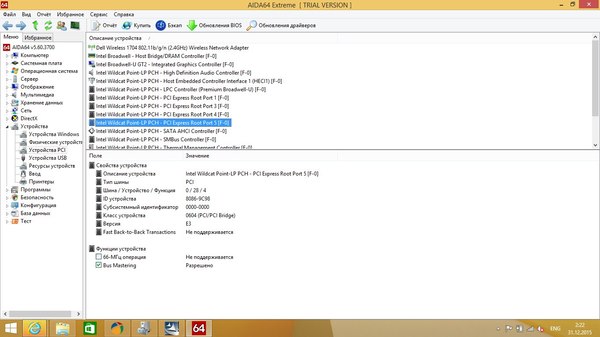

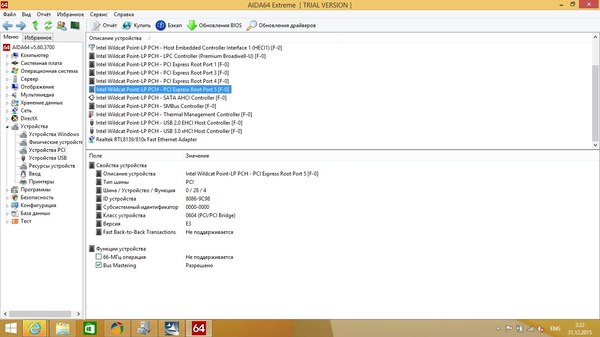

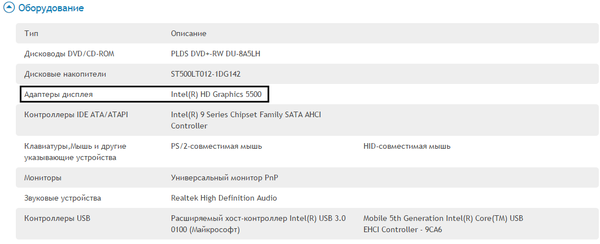

- Ситилинк. Обман покупателя или бракованный ноутбук?
Ремонт ноутбуков Dell
Ноутбуки Dell благодаря сочетанию цены, надежности и высокой производительности получили распространение среди пользователей, отдающих предпочтение лэптопам. Однако эксплуатация этих компьютеров не обходится без поломок устройств – поэтому ремонт ноутбуков Dell пользуется спросом. Обращение в сервис-центр гарантирует устранение неисправности с использованием оригинальных комплектующих и исключает риск возникновения сбоя по вине инженера СЦ или неполадок деталей. Стоимость и сроки восстановления зависят от характера поломки. Далее опишем подробнее следующие моменты:
- Последствия самостоятельных действий;
- Процесс ремонта в сервисе;
- Инструментарий;
- Гарантии.
Последствия самостоятельных действий
Инженеры сервисного центра регулярно получают компьютеры, побывавшие в ситуации, когда владелец восстанавливал девайс, но что-то пошло не так. Следствие подобных вмешательств:
- механические повреждения корпуса;
- оборванные шлейфы;
- перегрев элементов лэптопа Dell.
Такие ситуации встречаются даже в случаях, когда причиной вторжения стала несерьезная поломка. Но упал винтик, резко дернули провод, неаккуратно нанесли термопасту и ноутбук вышел из строя.
Процесс ремонта в сервисе
Ремонт ноутбука в сервис-центре соответствует технологическим требованиям. Сервисный инженер использует набор специализированных инструментов, которые редко водятся в хозяйстве среднестатистического умельца. К тому же сотрудник сервисного центра знает, что делает, когда диагностирует, разбирает и ремонтирует вышедший из строя элемент.
После замены или ремонта комплектующих переносной компьютер проходит тестирование в Отделе контроля качества Dell. Это исключает проявление неполадок в процессе дальнейшей эксплуатации компьютера.
Инструментарий
При восстановлении пострадавшего ноутбука Dell используется набор инструментов, который зависит от обстоятельств, вызвавших неисправность. Используется следующее оборудование:
- тестером прозваниваются на предмет нарушений цепи питания;
- программатором прошивается BIOS;
- компрессором очищаются запыленные элементы и платы;
- паяльная станция позволяет пропаивать нарушенные шлейфы и заменять модули контроллеров, Wi-Fi, а также чипы мостов и видеоадаптера.
В зависимости от повреждения комплектующих используется термовоздушная или инфракрасная паяльная станция.
Гарантии
Ноутбук Dell – сложное устройство, комплектующие которого расположены в условиях высокой плотности. Поэтому вмешательство любителя усугубляет ситуацию. Сервисный центр дает гарантию на качество выполненного ремонта ноутбука и соблюдает технологический процесс. Привлечение Сервисного центра Dell для устранения проблемы в работе компьютера экономит время – доставка от клиента и обратно бесплатна.
Источник
Ремонт ноутбуков DELL
Производим ремонт ноутбуков Dell любых серий моделей: Inspiron, Latitude, Vostro. Образование и опыт штатных сотрудников, профессиональное оборудование, наличие всех необходимых фирменных деталей и расходников, дает возможность нам осуществлять работы любого уровня сложности от замены тачпада до восстановления цепи питания быстро и качественно.
Стоимость услуг
| Диагностика | Заказать | бесплатно |
| Замена CD/DVD привода | Заказать | от 670 руб |
| Замена Wi-Fi модуля | Заказать | от 500 руб |
| Замена антенны Wi-Fi модуля | Заказать | от 500 руб |
| Замена видеокарты | Заказать | от 2280 руб |
| Замена видепроцессора | Заказать | от 2280 руб |
| Замена внутренней TV антенны | Заказать | от 730 руб |
| Замена внутренней части корпуса | Заказать | от 2000 руб |
| Замена возвратного механизма корпуса | Заказать | от 750 руб |
| Замена динамика | Заказать | от 670 руб |
| Замена жесткого диска | Заказать | от 600 руб |
| Замена камеры | Заказать | от 900 руб |
| Замена клавиатуры | Заказать | от 600 руб |
| Замена кнопки включения | Заказать | от 1950 руб |
| Замена коннектора карты памяти | Заказать | от 600 руб |
| Замена контактной группы АКБ | Заказать | от 650 руб |
| Замена корпуса | Заказать | от 1200 руб |
| Замена кулера | Заказать | от 650 руб |
| Замена лампы подсветки матрицы | Заказать | от 2300 руб |
| Замена материнской платы | Заказать | от 1000 руб |
| Замена матрицы | Заказать | от 900 руб |
| Замена микрофона | Заказать | от 650 руб |
| Замена мультиконтроллера | Заказать | от 1800 руб |
| Замена оперативной памяти | Заказать | от 650 руб |
| Замена предохранителя | Заказать | от 600 руб |
| Замена процессора | Заказать | от 1950 руб |
| Замена светодиодов подсветки | Заказать | от 240 руб |
| Замена северного моста | Заказать | от 2100 руб |
| Замена сетевой карты | Заказать | от 600 руб |
| Замена USB разъема | Заказать | от 800 руб |
| Замена системного разъёма | Заказать | от 600 руб |
| Замена системы охлаждения | Заказать | от 1300 руб |
| Замена тачпада | Заказать | от 500 руб |
| Замена термопасты | Заказать | от 2000 руб |
| Замена чипсета | Заказать | от 1800 руб |
| Замена шлейфа матрицы | Заказать | от 1100 руб |
| Замена южного моста | Заказать | от 2000 руб |
| Замена/восстановление ОС | Заказать | от 1200 руб |
| Ремонт аудиотракта | Заказать | от 1950 руб |
| Ремонт видеокарты | Заказать | от 1800 руб |
| Ремонт клавиатуры | Заказать | от 700 руб |
| Ремонт материнской платы | Заказать | от 1400 руб |
| Ремонт сетевой карты | Заказать | от 1950 руб |
| Ремонт цепи зарядки | Заказать | от 2500 руб |
| Ремонт цепи питания | Заказать | от 2500 руб |
| Ультразвуковая чистка ноутбука после попадания жидкости | Заказать | от 1800 руб |
| Чистка ноутбука | Заказать | от 650 руб |
| Чистка системы охлаждения | Заказать | от 1200 руб |
Суммарная стоимость ремонта складывается из цен на комплектующие плюс работы специалиста. Цены на комплектующие могут отличатся в зависимости от: ревизии, партии, страны производителя. Точную стоимость запчастей уточняйте у наших менеджеров в день обращения по телефону: +7 (495) 221-72-46.
Ремонтируйте со скидкой — 20%
Скидка распространяется на все ремонтные работы, оказываемые сервис-инженером. Для активации скидки на ремонт ноутбука Dell заполняйте свой номер телефона через online форму и при звонке скажите оператору уникальный код.
Источник
Ноутбук DELL Inspiron 15 не стартует после залития
Приветствую специалистов, и не только, по ремонту различной техники. Сам я тоже занимаюсь «ремонтом» техники, ну как ремонтом, ремонт блочный да настройки всякие. Но хочется углубится в серьезные ремонты. Потому периодически берусь ремонтировать что-либо посерьёзнее слетевшей винды.
И вот взял на ремонт ноутбук после залития чем то сладким. Сколько ноут был в таком состоянии — неизвестно. После того залития его отложили в сторону, потом хозяин отнёс в сервис и там он был 2 недели. А там «поменяли всё что можно, но ноутбук не включился». После этого ноут попал ко мне.
Итак, ноутбук DELL Inspiron 15 3000 series. Платформа Vegas/Turis SKL/KBL. Список основных микрух:
Проц(всё в одном) sr2uw
На эту платформу отсутствует схема в свободном доступе. Поэтому приходится довольствоваться схемами в которых совпадают основные микрухи. Например от Compal LA-D822P.
Послы вскрытия стало ясно что в предыдущем сервисе плату только помыли, следов пайки не обнаружено. Уже хорошо. Основной удар на себя приняла дежурка.
Видны напрочь сгнившие не скрытые маской перемычки, подгнившие кондёры и полевики. Шим дежурки это уже я снял. Под ней было почищено и поставлена назад. Снял-поставил полевики. Так же обнаружил что PR4528 обрыве, а один из кондёров в КЗ. Сопротивление поменял, правда вместо 1,5Ом, поставил 2,2Ом. Не думаю что это критично. Хотелось бы ещё узнать номиналы конденсаторов чтобы и их поменять, но без схемы это проблематично. Может кто подскажет с вершины своего опыта?
Так же обнаружил залитие под зарядником и полевиком питания проца. Их так же снял-поставил.
Так-же обнаружил сопротивление в обрыве, оно чуть выше Q1702. Посмотрел по схеме на эту деталь, это сборка из двух транзисторов, а сопротивление выполняет роль подтяжки к питанию. Поставил туда 10кОм.
После этих манипуляций подключаю мать к ЛБП. Загорается и гаснет светодиод на плате. Потребление 0,01А. Появились дежурные 1В, 5В и 3,3В. При нажатии кнопки питания потребления вырастает до 0,02А и. И через секунды 3-4 падает обратно до 0,01А. Начинаю плясать с мультиметром и осциллографом вокруг мульта, биоса и кварца. Замеры показали что генерация на кварце присутствуют, при подключении адаптера биос вычитывается.
До нажатия кнопки:
SIO_PWRBTN# 3,3 при нажатии кнопки питания падает до нуля на 50мсек, поднимается, потом опять падает на 2-3 секунды и возвращается на 3,3.
+3VLP 2,6 Не маловато?
После нажатия кнопки:
Получается что мульт вычитал биос, поднял все необходимые сигналы, но с проца не приходят необходимые для дальнейшего старта сигналы. И вот тут я остановился. Не знаю что делать дальше. Качнул биос для этой платформы с чистым МЕ. Без эффекта. Залил родной обратно. И решил поискать выход SIO_SLP_S5#.
По схеме от компала он должен быть в районе зарядника и отвечает за подачу питания от батареи на DCIN зарядника тем самым запустив его (я не уверен, поправьте если что).
Вот он. Первая нога PQ4415. Но и там после нажатии на кнопку сигнала не появляется и соответственно питание с батареи не идет на зарядник. Но! При питании только от акума после нажатия кнопки питания на DCIN появляется 1,5В и появляются дежурные питания.
Потом мысли перескочили на вопрос отсутствия зарядки акума. Ведь мульт вроде в норме, зарядник тоже. Вспомнил что у DELL хитрая зарядка и она общается с мамой на предмет оригинальности и на неродной может не заряжаться. И хотя у меня переходник с адаптером, решил воткнуть оригинал.
И вот после всех этих танцев, тыканья зарядки и акума туда-сюда нажимаю кнопку питания и хоп. Заморгал диод, начал греться проц и на DHMI выдало картинку. Но! Секунд через 15 плата вырубается. Решил попробовать ещё раз залить биос с чистым ME. И вот после прошивки всё вернулось назад. Слипы не поднимаются, старта нет. Возврат родного биоса ничего не изменил.
Вот на этом этапе я и завис и не знаю что делать дальше. Прошу мастеров помочь в деле ремонта.
Дубликаты не найдены
Сообщество Ремонтёров
5.7K поста 34.4K подписчиков
Правила сообщества
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
зашей биос основной и если есть мульта в другие микросхемы и попробуй. Сильных повреждений от падения до залития нет? может где-то под хабом или СНЧ обрыв пятка где-то случайно прижал — заработало.
Решил поиграться с акумом и зарядкой. Если воткнуть акум и нажать кнопку питания, начнёт моргать диод что акум разряжен. Потом втыкаю оригинальную зарядку и нажимаю питание ещё раз. Опять начинает моргать, думать и серез некоторое время выдаёт картинку. После этого включается с любой зарядки без раздумий, но вырубается через секунд 15.
Ну все таки попробуй зашить тогда дамп с почищеным регионом, а лучше сделай на основе своего или если найдешь лучше полный дамп аводской по тому что в этом ноуте похоже реализован Boot Guard и если ему что-то не понравится он может заблокировать и быть похожий запуск на время. Хотя обычно такое короткое время работы из-за МЕ региона.
Починил я этот ноут. Пересмотрел ещё раз плату у нарыл пару деталей в обрыве. Поменял и получил стабильный старт. Но один фиг вырубался ровно через 40сек. По итогу оказалось что ноут просто жизни не видел без своего монитора. Подключил его и всё отлично.
Вопрос к @moderator, можно слегка подправить пост как полноценный ремонт и перепостить не в помощи, а в лиге ремонтёров? очень плюсцов хочется.
Прикольно, вот о том что ноут без матрицы может вырубаться через 40 секунд ни разу такого не слышал.
Скорее всего надо свой регион чистить. С чужим биосом не получается поднять. Да и с родным опять перестало запускаться. Это после новой перешивки. А когда запуск есть то диод как то активно моргает. Очень похоже что сигнализирует о чём-то.
Сейчас залит биос который был изначально. В мульте своей памяти нет, биос матери и мульта находится в одной флешке на 16 мег. Оттуда мульт и вычитывает свою часть при подключении питания. Про падение никто ничего не говорил. От залития сильных повреждений нет. Самые основные на фото. Ну и ещё есть пару мелких кондёров подгнивших. Но он не в КЗ и даже какой то объём показывают.
дело не в биосе, флешка может быть подгулявшая и как-то не так вычитываться временами, по этому чтоб исключить меняют не только прошивку, но и саму микросхему. ну всетаки я б попробовал прижать во ремя пуска что у вас там — система на чипе? батарейка смос по напряжению нормальная? погнившие кондеры поменяли что на фото возле шим, может пульсации какие поскакивают( подберите по размеру это фильтры по питанию обычно не критично даже их отсутствие)? А может дело в резисторе не по номиналу у вас он на треть отличается.
Система на чипе это когда проц, видео и юг в одном чипе? Если так, то да. Прижимать пробовал. Микрухи биоса нету такой, а в нашей дыре ещё и не купить. Батарейка 3В, до мультика доходит чутка меньше. Кондёры не менял. Ведь можно дернуть кондёры с дежурки другой платы? Есть у меня пару трупов. Они же функцию фильтрации выполняют, должны по идее подойти.
Вот отметил на схеме из даташита к дежурке где стоит это сопротивление. Там вообще стоит только кондёр. Но всё таки попробую поискать такого номинала сопротивление.
Да система на чипе это когда все в одном, еще комбайнами называют. кондеры можно. Сопрот, судя по расположению в схеме это вряд-ли влияет сущетвенно, тем более что дежурки в норме. А биос чем прошиваете?
ни о чем не говорит, но контрольные суммы вы видите? просто чтоб исключить что биос зашивается некорректно.
и еще, неуверен что случай идентичный но все же проверь или может на какую-то умную мысль натолкнет
и еще на влабе писали? портал всетаки более специализированный.
Там есть консоль, как то не обращал внимание что туда выводится. Но есть функция проверки зашитого биоса. После прошивки автоматом сравнивает с тем что на компе. Видио гляну.
Пhосто есть 3 вольтовые флешки биоса, есть 1,8 вольтовые и фиг знает как ваш прогер относится к 16мб флешке. По этому всегда сверяю суммы если поазывает программа, ну илил лым HEX редактором вроде hxd
Проблем с прошивкой никогда не было. Но можно и самостоятельно залить-слить и проверить в HxD.
Посмотрел видео. Теперь бы найти этот сигнал, схемы то нет.
Кондеры дохлые ,возможно.
Антиквариат (почти)
Наткнулся на один мем вк
Это натолкнуло меня на мысль перебрать старый мамин ноутбук (сколько я себя помню, он у неё был)
Предположительно — 2001-2002го года выпуска, по моим мыслям.
Итак, знакомьтесь, Dell Latitude C610!
Одна из крепёжек экрана отлетела около 15 лет назад, после чего накрылся шлейф и экран почти полностью не работал. Полосы, артефакты, мигания, просто хаотичное свечение. На данный момент ноут можно использовать лишь с внешним дисплеем. Благо, во времена его производства не было единого стандарта и ноутбук позволяет подключить практически всё что угодно.
Тут есть даже ИК-порт! (И разъём для телефонного провода)
Далее ппо стандарту: Микрофон, наушники, LAN, USB (всего 1шт. По современным меркам — мало)
Итак, ээтап разборки был долгим. Содержимое не похоже ни на один ноутбук из современных. Видимо, по задумке инженеров Dell начала 2000х, в ноутбуке могут быть согнутые силой металлические детали.
Судя по всему, в какой-то комплектации были какие-то беспроводные интерфейсы (возможно, вайфай и какие-то первые версии Bluetooth)
Судя по всему, это — дата производства.
Добрался до процессора. Судя по всему, термопасты не предвиделось в данной модели. Систему охлаждения забыл сфоткать, ибо был больше заинтересован другим.
ДА ЭТО ЖЕ, МАТЬ ВАШУ, ТУРБИНА!
Правда оооочень миниатюрная, по сравнению с современными даже ноутбучными кулерами.
Нашёл дискретную графику. Как потом выяснилось, 16мбайт видеопамяти! Завидуйте, графо.
Тачпад по современным меркам ну уж очень маленький, однако это не мешает выполнять некоторые задачи. Как минимум, я смог чутка поиграть в сапёра, но всё же размеры тачпада помешали играть дальше и я проиграл путём случайного двойного тыка
На запятые не ругаться, можно расставить их в уме, благо, наше сознание это позволяет!
Ноут не мой, фото мои, работа моя, игра в сапёра моя, поэтому тэг моё
Ноутбук Asus и кофе
Всем прувет. Лето заканчивается, а белые ночи — уже совсем не белые 🙁 и пора возвращаться работать работу.
В привычный ритм будем входить плавно и возьмем то, что попроще.
1. Был залит.
2. Ноут не заряжается.
3. Батарею видит, но от АКБ — не работает.
4. Частично не работает клавиатура.
Со слов хозяина — сами залили, сами разобрали и «почистили» от залития. Сами заказали в Китае новый акб.
Все должно быть ровно, но раз есть пост 😒 то ровно — не получилось.
Будем посмотреть.
Платка у нас — x402ca.
А вот и шим зарядки акб — красотища!
немного выше (с другой стороны- процессор)
+ еще пару-тройку мест на плате. Все «гниёт», но при этом — ноут очень хочет жить и пыхтит из последних сил.
Только невозможность работы от аккумулятора и залипшие кнопки клавиатуры портит всю радость эксплуатации.
Показали , рассказали и озвучили стоимость владельцу. Он загрустил и ноут забрал для «подумать».
Никто, особо и не ждал ноут обратно , но его принесли опять. -«Вы-делать. Я-платить.»
Что ж . Желание клиента — закон (когда банкет оплачен)
А далее ремонт 😣
Все моем и чистим.
Выкидываем всю гниль.
Все остальные элементы в местах залития снимаем и
производим ревизию посадочных площадок, межслойных переходов, дорожек в зоне залития.
Что прогнило — восстанавливаем. SMD-элементы меняем на новые.
В помочь идут такие наборы: резисторов, конденсаторов, диодов, биполярников. Дороговато, но — быстро и удобно.
помыли, почистили, перепаяли , восстановили.
Китайский аккум заряжается и ноут от него пашет — замечательно!
Осталось только клавиатуру выбросить и вкорячить новую.
Пластик — моем от «кофа» 🤣
Новую «клаву» — впаиваем. Собираем все в кучу.
И вот теперь — все ровно!
Берем с хозяина много «ярославлей», даём warantию
и можно идти дальше ̶д̶о̶г̶у̶л̶и̶в̶а̶т̶ь̶ ̶л̶е̶т̶о̶ рыть утепленные за отпуск платы 🛠
Всем спасибо, всем добра!
Полгода в ожидании «чуда»!
Всю судьбу рассказали сразу и без утайки ( даже пытать не пришлось. 😲) А на вопрос — «почему так долго?» — » Копил деньги, студент. «
. Студенчество- 😏
. эх . Хде мои 17 лет и весёлые белые ночи.
Что-то я отвлекся.
Встречайте — безвременно падший товарищ aka надежный друг и опора в учебе и отдыхе: DNS / DEXP Atlas H150 / CLV-650-SB (на базе платы clevo 6-71-w65s0-d02).
Имеет на «борту» проц i5(4_Gen) и видло GeForce_940. (красивое фото из интернетов).
Данный боец фронта рефератов и курсовых устал (примерно) в июле/августе 2018 года. От того, что выпил а’лкоголя — как не в себя. Штрафную залили ему капитально! Клава, весь топ, тачпад и ( самое плохое ) верхняя часть платы. Он еще пытался работать — «Да вы чё, пацаны!? Я не пьян! Щазз немного отдохну и снова будем кутить. »
Но не фартануло 😎
Вот Вам немного «жести» ( зоны залития очертил маркером) 🤔
Дальше (из-за формата фото-текст) затруднительно делать подробно отчет. Вот основные операции :
-Всё моем (чем мыть — зависит от того, чем залили).
-Затем пропаиваем.
-Всю явную «гниль» меняем.
-«катаем» два чипа памяти gpu
-Всё, что вызывает хоть малейшее подозрение — снимаем/меняем и лудим пятаки т.к. бывает такое — в мелкоскоп визуально дорожка есть — снимаешь а дорожка пропала и не важно — pwm это, V̶i̶v̶a̶ ̶l̶a̶ Resistance или кондёр! ( на плате заменено более 3х десятков всякой гнилой мелочи 😒 )
Фото платы после работ , но до отмывки.
Затем отмываем плату. Кидаем все запчасти в одно ведро и взбалтываем!
Вот он и собрался 😋
Добавим немного «тестиков» 🤘
Пациент готов снова нести свою службу на ниве учёбы и досуга ( . если вы понимаете о чём я 🙃 ) .
Мораль : пейте умеренно и помните — техника — не друг , а инструмент! Не стоит её спаивать 😉
Ноутбук Asus и молоко.
Дело было в сентябре, а в сентябре у нас что? Правильно — детки возвращаются из летней принудительной ссылки по месту прописки/проживания и тянут свои немытые ручки ко всему, что способно транслировать через «эти ваши интернеты» мультики, игры и прочие социальные сети. Горячий сезон 🙂
Вот наш герой и п̶р̶о̶п̶а̶л̶ ̶ попал под это счастливое воссоединение семьи. Он был немедленно экспроприирован чадом и исключительно для целей образования, чтения научных статей и тренеровки слепому десятипальцевому набору.
В какой момент и при каких обстоятельствах в ноуте смешались игры и молоко — чадо утаило, посчитав что 2 часа на батареи отопления и целая ночь в пакете с рисом! ( О рис, о будь ты неладен. Сколько невинных электронных душ ты загубил на моём веку. )
Ну Вы поняли уже , да? Если бы фсё прокатило — нас бы тут не стояло 🙂
И ноут приплыл ко мне со словами » Все пропало! Все плохо! И 2х лет не проработал! Да как так? И почему плохо делают сейчас все! Чадо наше реферат писал и он потух на ровном месте! Спасайте реферат, он у нас будущий медалист!»
Будем спасать медалиста 🙂
Ноутбук Asus K501UX. Ноут хороший , дорогой для сердца и кошелька. ( фото из интернетов для наглядности )
Вскрытие и осмотр выявил залитие молоком ( или молочным продуктом) — характерный цвет и вонь. фу, гадость.
В залитом состоянии ( выяснилось вкрадчивым разговором с наследником ) он проработал от 2 до 3 недель. Работал на честном слове и из последних сил. Пока не устал и не загрустил.
Что-то я отвлекся. Давайте перевернем плату и посмотрим это место с другой стороны
Это п̶и̶з̶н̶е̶с̶ ̶н̶а̶с̶я̶й̶н̶и̶к̶е̶ плохо.
И шансы на успех — тают на глазах. В радостный исход верится с трудом, но и бабосы сами себя не заработают. Будем сначала думать думалкой в бордвью, потом руками работать по плате. Фоток опять мало. 🙁 не думал я тогда, что во мне проснется желание общаться с миром.
Начнем колхозить колхоз ордена Ленина «светлый путь»!
Для этого берем скальпель, дремель, паяло и паяльный фен.
Отрезаем скальпелем дорогу B+ с обратной стороны платы на фазы питания видеочипа. Гравером высверливаем гнилые межслойные переходы. Снова берем скальпель и начинаем помаленьку срезать остатки «гнили» в высверленных переходах.
Далее — спирт+щетка — отмываем «молоко» , пропаиваем паялом всю мелочевку. Феном сдуваем мосфеты фаз питания и все что уже не нужно для питания видика.
накидываем матрас, память , пост-карту — включаем.
Фууууххх. Есть кино, Добби значит сможет покушать 🙂
Отмываем флюс, покрываем всё китайской «зеленкой».
Собираем все комплектующие в одно ведро, чщательно перемешиваем иии. ноут собран. 2 дня всяких разных тестов и ноут снова набрался сил и радости.
Дискретной графики в нём больше нет, но и для учебы она не нужна. Встроенной в процессор графики хватит за глаза по всем предметам и факультативам. В наказание с одной стороны, а с другой стороны — семейный бюджет сам себя не сэкономит.
Мораль : пейте дети молоко — будете здоровы! И пейте сами, не надо с техникой делиться.
И на сегодня всё 🙂
Праздники кончились — я наконец-то отпущен супругой на любимую работу!
Опять заливашка от подписчика. Dell 17-3737
Как всегда описание проблемы, мне очень нравится когда люди описывают что с ноутом произошло. Только когда перечитал сообщение, понял что убили его уже на сервисе.
Добрый день. Увидел ваш пост на Пикабу, у меня схожая проблема. Ребенком был залит ноутбук обычной питьевой водой. После залития ноутбук был сразу же выключен, перевернут, разобран, протёрт спиртом, оставлен на ночь для дальнейшей сушки. С утра при попытках включения ноутбук заводился, экран мигал и сразу же ноутбук выключался.
Понёс в сервисный центр в Одессе, они полторы недели морочили мозги: то проблема в зарядке, то проблема в звуковой карте, то они не могут диагностировать проблему после замены всего этого, то им просто некогда.
Забрал ноутбук, поехал домой в Харьков, тут мне тоже начали морочить голову. Сгорело половина внутренностей, надо что-то менять, а когда я спрашиваю что именно и прошу дать список чтобы поискать детали в интернете, они просят связаться с ними на следующий день.
Почему бы не сделать хороший по железкам DELL? Конечно присылайте. И вот он у меня. Снимаю плату смотрю чего ваяли, залитые ноуты никогда не подключаю к питанию до осмотра и замеров.
Плата просто залита флюсом, тупо вся, не первый раз вижу такое дерьмо, кто в теме, объясните нафига так делать.
Плата беспорядочно попахана. Паянное отмечено стрелками, залитие было в видик и под плашки видеопамяти. Зачем попахан кодек, чарджер и прочее я понял когда начал мерять.
Но перед замерами плату нужно вымыть и хорошенько высушить, дуем в ванную, забрызгиваем мускулом, минут через 20, с платы льется вот такое говницо.
Сушим и меряем, и КЗ прямо на входе, на Б+, ничо се, говорили же что ноут включался, а с таким КЗ не будет он включаться, потому как на стевой адаптер будет в защиту уходить.
Теперь понятно почему вся плата попахана, Б+ много куда заходит. Ну не нашли, давайте я поищу.
В ходе изысканий оказалось что подох формирователь 1.05вольта, как видим Б+ туда заходит.
Снимаю, КЗ пропадает
Девайсина эта зовется SY8206DQNC, это шим с транзисторами в одном корпусе от Silergy, заказываем новую, ставим.
Попутно промеряем подозрительные резисторы, все вроде ок, можно попробовать включить. Плата стартует выводит картинку. Ну типа починили, а вот хер там.
Не фоткал, но нотик при загрузке в винду, либо грузится с зависанием с моргающим курсором, либо грузится нормально, но в диспетчере, на дискретном видике восклицательный знак, ошибка 43, неисправно видео от АМД. Обидно да, провозится и на тебе. Питания видео памяти и видеоядра поднимаются.
Отключаю дискретную видеокарту, надо же посмотреть, все остальное то работает или еще есть сюрпризы?
Нет, это все, нотик грузится в нормальном режиме, только с интеловским видиком.
Есть конечно неприятный момент, через какое то время куллер врубается на максимум и больше не останавливается, и не работает спидстеп, либо проц работает на минимуме, либо на максимуме, вне зависимости от нагрузки на него. Как загрузилась винда, если был минимум 800 мегагерц, то так и стоит, куллер работает, но не шумит, если загрузился с разгоном 2600 мегагерц то куллер молотит на максе и не выключается, даже если проц остыл до минимума. Потом уже подкинул свой тестовый винт, и оказалось что проблема чисто в ОС или установленных драйверах, на моем винте, все адекватно работает, куллер управляется, частоты переключаются в зависимости от нагрузки на проц.
Вроде как все ок, пора в корпус вставить плату, хватит ее на столе гонять, вставляю и получаю циклический рестарт.
БлЁ, все же было отлично, какого демона? Вынимаю плату осматриваю, дроссели посбиты на ЮСБ и на кардридере, а когда плату ставил, на отбитом дросселе замкнули линии данных друг на друга, и процик сказал, ну вас нафиг, беда какая то, я перезагружаюсь.
Снимаю с донорья катушки ставлю. На юсб дороги рваные накидываю волосками.
Теперь кузов, он весь разломан, я хз почему для неплохого железа взяли такой дерьмовый кузов, сколько их приходило, все были разломаны, явно проблема не пользователя.
Клеим, в кузове примерно посредине разлом, влияющий на жесткость общую.
Подклеиваем вырванное крепление матрицы. Ставим боночки
Заливаем эпоксидкой со стеклотканью.
Разлом на кузове тоже заклеиваем.
Собираем, ставим на прогон, на сутки.
Самое смешное, клавиатура, тачпад выжили после залития, все работает ок.
Уже хотел отправить, обнаружил, что на зарядном переломан шнур, поменял, но уже не фоткал, утомил он меня. Отправлен, отписались, что все ок.
Следующий прост, про плату от ASUS n73F из Москвы, человек рискнул выслать и она пришла, посмотрим дойдет ли обратно?
Ответы на топ вопросов в комментах.
Я из Украины, г. Черкассы.
Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны.
Новой почтой можно отправить на ремонт из другого города.
Вопросы на почту remonterzeleza@gmail.com
Почему нужно снимать батарею у залитых девайсов, на примере телефона.
Частенько клиенты приносят залитые телефоны со вставленной батареей. На вопрос, почему батарею не сняли, отвечают она все равно села. Так вот, на разряженном литии, все равно есть напряжение. Телефон считает что батарея села когда на ней еще есть 3 — 3.3 вольта. Цель поста показать что происходит с устройством при наличии напряжения на севшей батарее.
Дано, телефон с обитым процом, его не жалко, лбп, вода, пиво и слегка подсоленная вода. Кому лень смотреть видео, смотрим сразу фото.
Время 15минут экспозиции с каждой из жидкостей, кроме подсоленной воды, она быстро наделала делов, видео ускоренно. Напряжение подаеться 3.2 вольта, как на разряженной батарее. После каждого залития плата моется и фоткается.
Заливается так жирно потому как сняты экраны, поверьте под экранами, благодаря силе поверхностного натяжения именно так стоит жидкость.
Итак, водичка из водопровода.
Проходит какое то время и на лбп видим ненормальное потребление для выключенной платы, должно быть ноль, имеем прыжки под 19мА.
Спойлер, результат. Потемнение пайки в отмеченных местах.
Потребление прыгает гораздо выше, подсчитайте, как быстро сядет батарея в ноль.
Погнило сильнее, но не катастрофа, после помывки потребление становиться нормальным.
А теперь самое страшное, соленая вода, в общем вода не то что бы соленая, скорее как недосоленный суп, на него и ориентируйтесь. На 44 секунде передатчик уходит в кз, начинает жариться.
Потребление прыгало 200-300мА, как только сдох передатчик имеем вот такое потребление, больше ампера, что не мешает плате гнить дальше.
Соленая вода отлично помогает стать вашему телефону кучкой хлама. Посмотрите как пожрало припой и дороги.
Вывод снимайте батарею сразу же после залития, ремонт обойдется гораздо дешевле. Представьте что творится под БГА микрухами.
Медленно работает
Да мы всего-то кружечку чая пролили.
Решил тоже внести свои 5 копеек в истории ремонта ноутбуков.
Принесли нам на ремонт старенький ноутбук с такой проблемой — перестал включаться. Ну, так мол и так, работал и бед не знал, только вот несколько недель назад «мы на него всего-то кружечку чая пролили». Открываю это чудо и уже предчувствую увидеть «разъеденные» дорожки на мат плате.
Да походу тут не кружечку чая пролили, а стабильно каждую неделю «угощали» ноут чаем и кофе.
А вот и он — отборный, молотый 😀
Убрал следы залития, почистил дорожки. Самое смешное из этого оказалось то, что не включался ноут только потому, что в нем был нещадно разворочен разъем юсб, который и вызывал короткое замыкание 🙂
What the hell?
Прогуливаясь по Икее, взор пал на макеты ноутов, иногда стоящих на столах в импровизированных «комнатах». Присмотрелся к названию. Фантазия макетчиков удивляет.
Ситилинк. Обман покупателя или бракованный ноутбук?
Доброго времени суток. Так получилось, что захотелось мне купить новый ноутбук и мой выбор пал на Dell Inspiron 3543-9199. Хорошая модификация, Core i5-5200U. Intel HD Graphics 5500+Nvidia GeForce 820M, 4 гига оперативки. Всё за 33490 рублей в ситилинке(в похожем Юлмарте оно стоит 35к, в Никсе — 38(на данный момент. У никса цены зависят от курса и завтра он может стоить как 70к, так и 15к).
Заказал ноут 28 декабря, получил 30(было поздно и 29 число пропало). Приехав 30 числа я всё-же глянул на ноут, внешне к нему нет претензий, но включить мне его не разрешили до оплаты. К сожалению у меня не было выбора, так как новый ноут очень уж хотелось. У них есть правило «Сначала заплати, а потом включай». И теперь я знаю почему.
Оплатив и включив(моя главная ошибка. Надо было послать лесом этот магазин и купить в Юлмарте. Пусть даже с переплатой) я удостоверился, что всё хорошо: он включается, всё работает и экран не убит. Проверять видеокарту мне и в голову не приходило, так как я не припоминаю случаев воровства видеокарт из ноутбуков или подмены дорогой комплектации на более дешёвую. Проверил и пошёл домой. Дома, снеся убунту и поставив Десятку, я не смог накатить драйвера на 820M:
Хм. удивительно. Может быть она выключена в биосе? Нет. Может драйвер чипсета нужен? Ок, установил, но это не помогло. Там вообще нет настроек переключения видеокарты. Вот вообще нет. А наклеечка GeForce — есть:
Удивительно, правда? Наклейка есть, на бумаге он есть, а адаптер — только встроенный!
Благодарю себя за то, что я заскринил инфу о системе на встроенной убунте:
Графика: Интел Бродвелл. Встроенная убунта не видела дискретный адаптер. О команде lspci я узнал позже, дома. Надо было ввести её в терминале ещё в магазине и там сразу-же сдать ноут назад. Что теперь поделать.
Но всё гораздо интереснее. В данном ноутбуке нет дискретной видеокарты. Она не определяется никаким софтом, она не включается, её не детектит установщик драйвера. делаем вывод, что её нет вообще:
Что мне и сказал некто, скрывающийся под именем сообщества Dell Россия:
Но при этом на бумаге — всё хорошо и штрих-код коробки определяется как Dell Inspiron 35439199:
Получается, что Ситилинк положил мне в коробку от 3543-9199 какой-то неведомый ноутбук(все 3543 с Core i5 комплектуются 820m как ты ни крути) без дискретки, но с наклейкой дискретки. Был вариант, что это какой-то европейский ноут, но нет, у него русская клавиатура и русская наклейка слева от тачпада(«краткие возможности») и вообще есть наклейка дискретной видеокарты. Кстати этот пост пишется с этого ноута. Хоть у него и нет дискретки, но работать сам по себе он не перестал.
Прогулявшись до пункта выдачи ситилинка мне там сказали, что нужно определить номер модификации этого чудища и тут уже два варианта:
1. Номер не сходится с документами>На сайте ситилинка пишем в форме обратной связи о том, что товар не соответствует заявленным характеристикам>Получаем деньги/получаем ноутбук согласно докуменам.
2. Если сходится — уже с Деллом пытаемся включить дискретную видеокарту.
Вся проблема в том, что этот ноутбук невозможно инициализировать. Вернее возможно, он всё тот же Dell Inspiron 3543, но что у него за такая лютая модификация и как её узнать вообще — непонятно. Есть «сервискоды», но сайт делла не даёт информацию о номере модификации.
В техподдержку делла я уже написал, но понял, что не было смысла им туда писать и написал ещё ситилинку жалобу о несоответствующем товаре.
Я знал, что у ситилинка какая-то дичь с проверкой товара(«Оплати, потом включи») и это я узнал за час до выезда в пункт выдачи. Данный магазин был для меня всегда эталонным. Это первая моя покупка в нём и, скорее всего, последняя, если магазин не исправит ошибку.
Советую вам не покупать там что-то дорогое, ведь потом придётся сильно заморочиться с возвратом товара(если что-то пойдёт не так. Не бывает 100% рабочего устройства). Цена это хорошо, но и всё остальное должно быть тоже по уму сделано.
Всех с Новым Годом и не попадайтесь в сети ситилинка. Лучше переплатите и купите в магазине, где покупателя уважают.
Источник
