Технология ремонта сверлильно-расточного станка

Техническая характеристика сверлильно-расточного станка, его назначение и области применения. Описание технологического процесса разборки станины; дефектация ее деталей. Изготовление новой детали взамен изношенной. Процедура принятия станка после ремонта.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Главная задача машиностроения — обеспечение значительного подъема материального и культурного уровня жизни народа. Решение этой задачи невозможно без обеспечения высоких темпов роста общественного производства, повышение его эффективности, производительности труда всех отраслей народного хозяйства.

Производительность труда в машиностроении находятся в прямой зависимости от технического состояния рабочих машин и механизмов, их бесперебойной работы и точности. Поэтому для достижения высоких темпов роста совершенствованию организации ремонта промышленного оборудования, внедрению в ремонтную практику прогрессивной технологии выполнения ремонтных работ.

Современное технологическое оборудование представляет собой сложный комплекс механизмов и аппаратов. В промышленности появляется все больше поточных и автоматических линий, для успешного функционирования которых необходима безотказная работа каждого входящего в них агрегата.

Основной причиной снижения производительности промышленного оборудования и ухудшение качества выпускаемой продукции является неизбежный износ деталей. Чтобы восстановить оборудование, его ремонтируют. Для выполнения ремонтных работ слесарь-ремонтник должен знать не только назначение и принцип действия современного промышленного оборудования, но и изучать новейшие конструкции оборудования, приспособлений и инструментов, применяемых на передовых промышленных предприятиях, осваивать прогрессивные методы выполнения ремонтных работ, проверять и испытывать различное оборудование после ремонта, а также налаживать и контролировать его, применяя новейшие инструменты и приспособления, рационально организуя работу.

Роль механиков, обслуживающих современное оборудование, исключительно ответственна, требует хорошего оборудования и умения квалифицированно выполнять профилактический ремонт. Чтобы отвечать этим высоким требованиям, техник-механик должен усвоить основы технологии ремонта, получить хорошую общетехническую подготовку и иметь достаточные общие технические знания.

Главные задачи работников ремонтной службы предприятий — обеспечение бесперебойной работы и хорошего технического состояния оборудования. Обязанностью механика является наблюдение за строгим выполнением правил технической эксплуатации. Ремонт должен выполняться на основе прогрессивной технологии с применением оснастки, повышающей производительность труда и обеспечивающей высокое качество ремонта.

Важной задачей ремонтников является совершенствование таких машин в процессе ремонта с приближением их характеристик к данным современных машин того же назначения. Кроме ремонта оборудования технику механику по ремонту приходится осуществлять монтаж оборудования, изготовлять нестандартное оборудование, средства автоматизации и механизации. Таким образом, механик и ремонтники цехов машиностроительных заводов в своей практической работе решают широкий круг вопросов, что определяет необходимость разносторонней и широкой их технической подготовки.

На предприятиях нашей страны все ремонтные работы выполняют в соответствии с планом по системе планово-предупредительных ремонтов (ППР).

1.1 Назначение и техническая характеристика и область применения станка подлежащего ремонту

Станок специальный сверлильно-расточной, модели РТ 40102. Станок РТ 40102 предназначен для сверления и расточки отверстий в деталях, наружный диаметр которых 100 ч 400 с длинной от 600 ч 3000 мм. Наружный диаметр обрабатываемого изделия, зажимаемый в патроне бабки изделия от 100 до 450 мм.

Источник

Дипломная работа: Станок для сверления отверстий

1. Расчетно-исследовательская часть

1.1 Назначение станка, область применения.

1.2 Анализ существующего оборудования для сверления отверстий в книжном блоке, его недостатки

1.3 Технические требования к проектируемому станку.

1.4 Разработка и обоснование выбранной схемы.

1.5 Устройство и принцип работы станка

1.6 Устройство и принцип работы сверлильной головки.

1.7 Устройство системы подачи книжного блока.

1.8 Расчет сверлильной головки.

1.8.1 Силовой и кинематический расчет

1.8.2 Расчёт зубчатых передач привода сверлильной головки.

1.8.3 Предварительный расчёт валов и предварительный выбор подшипников

1.8.4 Эскизная компоновка привода сверлильной головки.

1.8.5 Проектный расчёт валов привода сверлильной головки, построение эпюр

1.8.6 Проверочный расчет подшипников привода сверлильной головки.

1.8.7 Выбор и проверка муфт

1.8.8 Расчет шпоночных соединений

1.8.9 Проверочный расчет вала

1.9 Обоснование выбора стандартного пневматического устройства привода для системы подачи книжного блока.

2. Технолого-машиностроительная часть

2.1 Разработка технологической схемы станка.

2.2 Разработка конструкции сверлильной головки

3. Экономическая часть.

3.1 Технико-экономические показатели оборудования.

3.2 Расчет годовой производственной мощности оборудования.

3.3 Расчет полной себестоимости изготовления продукции.

3.4 Расчет показателей экономической эффективности.

4. Разработка мероприятий по технике безопасности и охране труда.

4.1 Анализ травмоопасности станка

4.2 Система вентиляции.

4.3 Обеспечение пожарной безопасности при работе станка..

4.5.1 Расчет освещенности рабочего места

4.6 Борьба с шумом.

В данном дипломном проекте разрабатывается станок для сверления отверстий в корешковой части книжного блока. Сверление отверстий в блоке печатной продукции, как правило, выполняется на этапе послепечатной обработки. Послепечатная обработка является неотъемлемым элементом изготовления полиграфической продукции. Операции послепечатной обработки придают изделию законченный вид, эксклюзивность, дополнительную функциональность. К таким операциям относятся: фальцовка, биговка, подборка, ламинирование, тиснение, вырубка, перфорация, сверление и другое. Без этих операций некоторые изделия просто невозможно изготовить.

Изготовление отверстий в полиграфическом производстве выполняется для самых разнообразных целей. Это архивация документов различного назначения, создание каталогов, изготовление блоков для органайзеров, бирок и ярлыков на товары. Иногда отверстия делают в декоративных целях.

Наличие отверстий в листах позволяет фиксировать их в специальных папках, например, для архивации. Несмотря на технический прогресс, в многочисленных мелких и средних по размеру компаниях, а тем более в учёбе и личных целях, такие папки до сих пор являются самым распространенным средством хранения документов и корреспонденции. В современном мире стопроцентно автоматизированный архив, полностью базирующийся на электронной системе обработки данных, скорее исключение, чем правило. Бумагу легче хранить, идентифицировать, труднее изменить юридически верно оформленный текст, оперативно и бесследно избавиться от него. Кроме того, сроки хранения традиционного документа уже апробированы, а электронные носители требуют новых испытаний. Вот почему сейчас наиболее оптимальной схемой является симбиоз традиционных бумажных носителей информации и компьютера.

Отверстия в бумажных носителях можно получить различными способами — перфорацией, вырубкой или, собственно, сверлением. Выбор конкретной технологии зависит от характеристики изделия: бумаги, размера, тиража и др. В массовом производстве наиболее эффективно зарекомендовал себя процесс создания отверстий посредством сверления поверхности печатной продукции. При этом используются специальные полые (полиграфические) сверла, у которых отвод бумажной стружки производится внутри специального канала. В зависимости от плотности и толщины материала, сверление осуществляется свёрлами разного диаметра Применение таких сверл из сортов стали ориентированных на работу с бумагой, позволяют получить аккуратные отверстия на всем тираже. В основном, сверление отверстий посредством соответствующего сверлильного аппарата происходит в следующих материалах:

1 Расчетно-исследовательская часть

1.1 Назначение станка, область применения

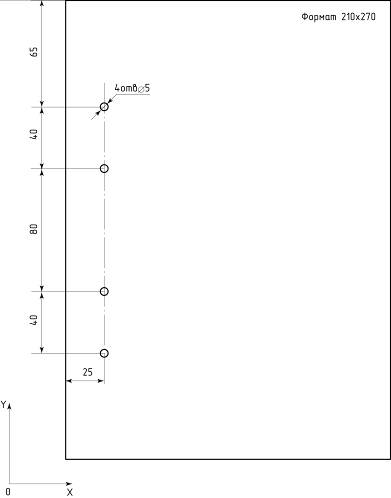

Как уже отмечалось во введении, в данной работе проектируется станок для сверления в корешковой части книжного блока отверстий диаметром 5 мм. Из технического задания на проектирование следует, что таких отверстий должно быть четыре. Размер блока задан в соответствии с Российским стандартом на форматы изданий (ГОСТ 5773-90) и имеет обозначение 84х108/16. В необрезанном виде это соответствует размерам в миллиметрах 210х270. Таким образом, станок должен сверлить отверстия в блоке печатной продукции по макету, представленному на рис. 1.1.1

Толщина книжного блока, состоящего из листов такого формата, может варьироваться в диапазоне 10¸40 мм. Такой книжный блок устанавливается оператором в станок, далее оператор нажимает соответствующую кнопку (кнопки), после чего начинается процесс сверления. Таким образом, станок работает в полуавтоматическом режиме с участием одного оператора. У станка имеется возможность модификации в количестве отверстий. Например, путем изъятия двух крайних сверл можно получать только два отверстия на расстоянии 80 мм. Комбинируя количество сверл и положение самого блока в координатах X,Y, можно получать разные комбинации в количестве и размещении отверстий на поверхности листа.

При таком подходе можно применить сверлильную головку с постоянной геометрией расположения сверл, что значительно упростит и удешевит конструкцию всего механизма в целом.

Простота конструкции станка не требует высокой квалификации оператора и позволяет осуществлять совмещение различных вспомогательных операций одним оператором. Это свойство станка делает его доступным для малых предприятий с небольшой численностью персонала. Будучи выполненным в настольном варианте этот станок не требует выделения дополнительных площадей, что также важно для малого предприятия. Возможность видоизменять шаблон сверления за счет снятия сверл и путем перемещения книжного блока позволяет применять этот станок и для средних предприятий с более широким ассортиментом выпускаемой продукции. Полуавтоматический режим работы станка и значительная толщина книжного блока (до 40 мм) рассчитаны на работу с большими тиражами печатной продукции. Таким образом, область его применения распространяется и на большие полиграфические предприятия.

1.2 Анализ существующего оборудования для сверления отверстий в книжном блоке, его недостатки

Бумагосверлильное оборудование относится к классу отделочного и брошюровочного оборудования. Его разработкой и производством занимаются во многих странах мира. Наиболее известные из них достигли высокого качества выпускаемой продукции за счет безупречного качество сборки и долговечности функционирования. Среди них такие фирмы как: NAGEL (Германия), HANG (Германия), UCHIDA (Япония), SPC (Бельгия), Marchetti (Италия), VEKTOR (КНР) и др. Предлагаемая этими производителями технология бумагосверления и соответствующее оборудование обеспечивают высокое качество обработки материала, и широко применяется в делопроизводстве, банковской сфере, для производства каталогов, перекидных календарей, папок, органайзеров, блокнотов, бирок на товары, а также для формирования больших документальных архивов различного назначения.

Анализ оборудования требует сравнения различных его параметров на основе знания классификации этого класса оборудования. Существующее в настоящее время бумагосверлильное оборудование можно разделить на два основных класса по типу привода:

Ручной привод означает, что подача механизма сверления или стола осуществляется непосредственно рукой оператора. Автоматический привод, как правило, электрический, освобождает оператора от этой утомительной при больших тиражах работы. Так как разрабатываемый в дипломной работе станок предполагает наличие автоматической подачи, то оборудование с ручной подачей исключим из дальнейшего анализа.

Главное различие между станками с автоматической подачей состоит в количестве сверлильных головок. В зависимости от типа бумагосверлильной машины, может быть установлено от одного до шести свёрл. При этом расстояние между сверлами может быть постоянно или предусмотрена возможность регулировки этого расстояния (расстояний) оператором.

Дальнейшая классификация оборудования идет по такому важному параметру как толщина пробиваемого материала. Очевидно, что толщина пробиваемого материала, из которого состоит книжный блок, напрямую зависит от свойств самого материала. Бумагосверлильные станки делают отверстия не только в бумаге, но и в картоне, ламинированных материалах, фольге, резине, коже, пластике.

Различаются станки также в возможностях регулировок различных параметров процесса сверления. Так практически на всех моделях станков есть возможность передвигать стол на «стоповые» позиции. Это предусмотрено для архивных работ, когда стол перемещается на расстояние 80 мм (под скоросшиватель и архивные папки). В некоторых моделях предусмотрена регулировка скорости вращения сверл и скорости подачи. Наличие таких возможностей позволяет оператору наиболее полно учесть свойство материала и повысить качество выполняемых работ.

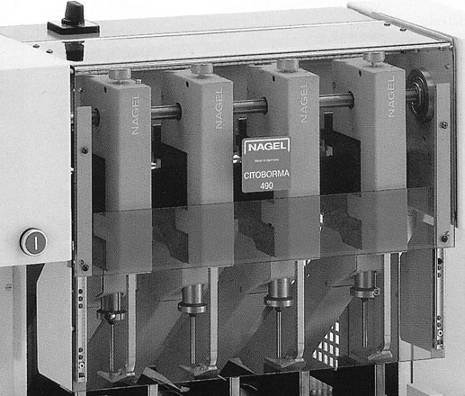

Характерным представителем семейства станков с автоматической подачей является станок модели Citoborma 490 немецкой фирмы Nagel. У этого модели имеются модификации по своим возможностям охватывающие все выше перечисленные параметры классификации бумагосверлильного оборудования (рис 1.2.1).

Citoborma 490 является характерным представителем класса напольных станков с автоматическим приводом. Аналогичного класса станки выпускаются ведущими фирмами производителями и имеют близкие по своим параметрам характеристики. Отличительной особенностью данной модели является наличие сверлильной головы, которая поставляется отдельно от станка по индивидуальному заказу потребителя. Это связано с тем, что головка имеет переменное количество сверл (до шести) и предусматривает возможность регулировки расстояния между ними. Фирма NAGEL выпускает бумагосверлильные машины с 1938 года и приобрела большой опыт в их конструировании и производстве. Разработанная этой фирмой конструкция сверлильной головы является достаточно сложной (рис. 1.2.2). Ее производство требует наличия высокотехнологичного предприятия с большим опытом таких работ. Очевидно, что это сказывается на конечной цене головки и станка в целом.

Техническая характеристика Citoborma 490

максимальная высота блока 60 мм

отступ от края 27 мм

кол-во сверлильных головок от 1 до 6

автоматический прижим есть

Ножной привод есть

диаметр сверл от 2 до 35 мм

Мощность 1,8 кВт

привод подачи сверлильных головок: автоматический

Время 1 такта работы 4 с

Габариты 1390 х 710 х 770 мм

Электропитание 380 в

Для примера, по данным сайта www.offpoly.ru стоимость станка Citoborma 490 в различных модификациях без учета стоимости сверлильной головки колеблется в диапазоне от 473100,75 рублей до 593661,15 рублей. Стоимость сверлильной головки для Citoborma 490 сопоставима со стоимостью самого станка и составляет по данным сайта www.polyland.ru для варианта трехшпиндельной головки 19 мм для сверла 2-6 мм — 174049 рублей, для варианта шестишпинделной головки соответственно – 311081 рублей. Таким образом, в максимальной комплектации стоимость такого станка ≈ 900000 рублей.

Очевидно, что значительная стоимость такого оборудования является его недостатком, учитывая, что и стоимость его эксплуатации также будет высокой по причине высокой стоимости запасных импортных частей. Использовать такую сложную конструкцию станка для сверления отверстий по жесткому макету нецелесообразно и экономически не обосновано. Кроме того, во всех моделях станков применяется стандартная схема подачи сверлильной головки при неподвижном столе. Исключение составляет только модель Citoborma 490 Vario, в которой блок сверлильных головок неподвижен. Автоматическая подача блока сверлильных головок ведет к дополнительным затратам мощности на ее перемещения и усложняет конструкцию. Это также можно отнести к недостаткам этого типа оборудования.

Бумагосверлильное оборудование с настраиваемой сверлильной головкой и столом требует высокой квалификации оператора и квалифицированного обслуживания на стадии подготовки к производству. В конечном счете, это скажется на увеличении себестоимости выпускаемой продукции.

1.3 Технические требования к проектируемому станку.

Основная техническая характеристика станка следуют из задания на его проектирование (таблица 1.3.1).
