Виды ремонта судов
Под ремонтом судна понимается комплекс работ по восстановлению исправного и работоспособного состояния судна на определённом отрезке времени с выводом его из эксплуатации. Виды и назначение ремонтов судов морского флота определяет Положение о технической
эксплуатации флота. В соответствии с этим документом
ремонт судов производится по планово-предупредительной
системе, которая предусматривает следующие виды ремонта:
заводской и доковый для судов в целом; межрейсовый;
поддерживающий; гарантийный; аварийный;
восстановительный; текущий ремонт элементов судна;
капитальный ремонт элементов судна.
Все виды ремонта морского флота (судов) классифицирующихся в зависимости от: процессов, протекающих в элементах судна и приводящих к утрате их спецификационных показателей технического состояния; степени директивности и назначение ремонта см. Рис 8 /2/.

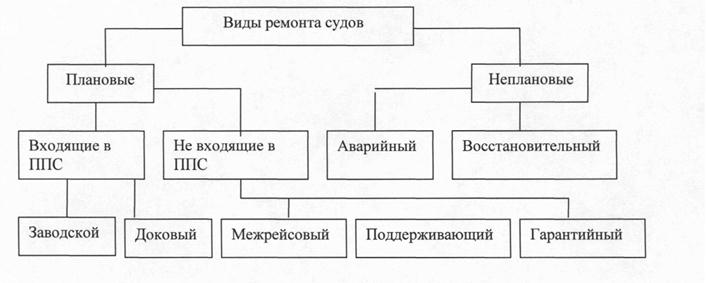

Рис.8 Классификация видов ремонта.
В зависимости от характера протекания процессов утраты специфических показателей технического состояния судовой техники, ремонты делят на плановые и неплановые.
Плановый ремонтсудов — это такой, который назначается в результате процессов старения, образования эксплуатационных отложений, коррозионного, механического и других видов изнашивания. Все плановые ремонты в зависимости от регламентации периодичности ремонтов делят на ремонты, входящие и не входящие в планово-предупредительную систему, которую применяют в течение всего нормативного срока службы судов.
Заводской ремонт— плановый ремонт в объёме очередного классификационного освидетельствования с периодичностью 4-5 лет. В процессе заводского ремонта
судна осуществляются работы связанные с восстановлением класса Регистра (либо другого классификационного общества), выполнением требованием Международных Конвенций и Форума нефтяных компаний, а также требованиями охраны труда и техники безопасности, производственной санитарии и пожарной безопасности.
В зависимости от технического состояния судна в составе заводского ремонта выполняются работы по текущему и капитальному ремонту судовых конструкций и технических средств.
Заводской ремонт в объёме очередного докования(доковый ремонт) — плановый ремонт с периодичностью 24 месяца плюс-минус 3 месяца. Этот вид ремонта осуществляется в судоподъёмных сооружениях для восстановления исправного технического состояния подводной части судна. В процессе докового ремонта производится ремонт средств защиты корпуса от коррозии и обрастания, устранение повреждений движетельно-рулевого комплекса, донно-бортовой арматуры и других элементов судна, ремонт которых на плаву невозможен. В процессе этого ремонта могут выполняться сопутствующие работы не докового характера, продолжительность которых не должна превышать плановое время докового ремонта. Средняя продолжительность одного докового ремонта морского транспортного судна по Министерству транспорта составляет 16 суток.
К плановым ремонтам судов,не входящим в планово-предупредительную систему, относят: межрейсовый; поддерживающий и гарантийный. Межрейсовый ремонт-плановый ремонт, выполняемый в межремонтный период, как правило, совмещаемый с ежегодным освидетельствованием судна Регистром и служит для устранения выявленных неисправностей, которые не могут быть устранены в процессе эксплуатации. Этот вид ремонта производится с выводом судна из эксплуатации в среднем на 4-6 суток.
Поддержевающий ремонт судна —плановый ремонт, выполняется в конце срока службы судна и заключается в восстановлении минимального уровня его технического состояния, обеспечивающего нормальную эксплуатацию в установленный срок. При поддерживающем ремонте проведение модернизационных работ запрещено.
Гарантийный ремонт судна— плановый ремонт, выполняемый силами и средствами строителя судна или исполнителем ремонта в течение гарантийного срока для
восстановления технико-эксплуатационных характеристик элементов судна до значений, установленных в нормативно-технической документации на постройку или ремонт, при условии выполнения экипажем судна правил технической эксплуатации. Выполняется на основании рекламаций, предъявляемых заказчиком (судовладельцем) заводу. Гарантийный срок устанавливается обычно продолжительностью 12 месяцев календарного времени со дня приёмки судна от завода.
Аварийный ремонт судна— это не плановый ремонт, выполняемый для устранения причин и последствий повреждений, вызванных аварийным случаем. При аварийном ремонте выполняется только работа, связанная с ликвидацией аварийных повреждений.
Восстановительный ремонт судна —это не плановый ремонт, выполняемый для устранения последствий повреждений, вызванных стихийными бедствиями, и после достижения судном предельного состояния. После проведения восстановительного ремонта судно вводится в планово-предупредительную систему ремонтов.
Текущий ремонтсудовых конструкций и технических средств осуществляется с целью гарантированного обеспечения их работоспособного состояния и заключается в восстановлении или замене отдельных (быстроизнашивающихся) элементов, кроме базовых. К текущему ремонту относятся: переборка судовых технических средств, очистка и окраска судовых конструкций, переборка и устранение неплотностей судовых трубопроводов и т.д.
Капитальный ремонтсудовых конструкций и технических средств осуществляется с целью восстановления и их исправного технического состояния и полного или близкого к полному восстановлению ресурса (срока службы) с восстановлением или заменой любых элементов, включая базовые. К капитальному ремонту относится замена и ремонт судовых конструкций и технических средств с изменением конструктивных размеров взаимосвязанных деталей.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Ремонт и докование судов.
Для поддержания судна в эксплуатационной готовности необходимо в определенные сроки проводить ремонт всех его элементов. Судно в борьбе со стихией в открытом море подвержено действию различных сил, вызывающих ускоренный износ его конструктивных элементов или приводящих к аварии. Каждый судовладелец (Минтранс РФ ) ведет наблюдение (технические отделы главных управлений) за правильностью эксплуатации судов, оформлением документации и ремонтом судов, имея в подчинении судоремонтные предприятия и располагая необходимыми средствами. Судовладельцы издают положения о судоремонте, сроках его проведения в соответствии с назначением и типом судна, правила составления и сроки представления ремонтной документации; положения о подготовке судна к судоремонту, об обязанностях предприятия и других вопросов, связанных с судоремонтом. «Положение о ремонте судов» Министерства морского флота предусматривает следующие виды ремонта: планово-предупредительный, восстановительный, аварийный и поддерживающий.
Планово-предупредительный ремонт для отдельных механизмов, комплектов, узлов и элементов судна подразделяется на текущий и капитальный ремонт, а для всего судна — на малый и большой.
Текущий ремонт обеспечивает бесперебойность плавания судна до ближайшего следующего планового ремонта и производится ежегодно. При этом ремонте устраняются в основном мелкие дефекты (например, очищают и окрашивают корпус, устраняют возникшие неплотности, пригоняют отдельные детали и узлы и др.), он может выполняться как с выводом, так и без вывода судна из эксплуатации.
Капитальный ремонт отдельных механизмов, комплектов, узлов и элементов судна состоит в восстановлении их технико- эксплуатационных характеристик. Этот ремонт является продолжительным и по объему значительно отличается от текущего. Например, при капитальном ремонте изготовляют и заменяют отдельные секции; устанавливают новые серийные механизмы и устройства с более высокими и совершенными технико-экономическими и эксплуатационными характеристиками и т. п.
Малый ремонт судна проводится ежегодно и по своим характеристикам соответствует указанному выше текущему ремонту; производится как в заводских условиях, так и без вывода судна из эксплуатации.
Большой ремонт выполняется в сроки, устанавливаемые «Положением о ремонте судов» в зависимости от типа судна. При этом ремонте обычно выполняются работы по капитальному ремонту судна.
Восстановительный ремонт производят с целью восстановления судов, выбывших из состава действующего флота в результате значительной изношенности или больших повреждений. Этот ремонт производят в исключительных случаях — в основном для восстановления особенно ценных, уникальных судов.
Аварийный ремонт выполняют для устранения повреждений, вызванных аварией или аварийным происшествием (перечисленных в аварийном акте). Поддерживающий ремонт производят после исключения судна из системы планово-предупредительного ремонта. Этот вид ремонта применяется в тех случаях, когда из-за большого износа судна в целом или его отдельных элементов приведение его в удовлетворительное техническое состояние потребует больших затрат на капитальный ремонт, которые не могут быть возмещены в период дальнейшей эксплуатации судна. В то же время при соответствующем уходе за этим судном, выполнении небольших ремонтных работ и ограничении условий эксплуатации оно может оставаться в строю до предельного износа. Выполнение ремонта — сложная техническая задача. Иногда ремонт сложнее постройки нового судна. Большая разнотипность судов также затрудняет их подготовку к ремонту. Например часто оборудование судна, поставленного на ремонт, морально устарело и снято заводом-строителем с производства, а выпускаемые образцы оборудования не соответствуют заданным характеристикам. Для ремонта демонтированного оборудования необходима сложная подготовка — изготовление оснастки, приспособлений и т. п.,— стоимость которых иногда превосходит стоимость самого оборудования и на изготовление ее уходит много времени. При составлении предварительных ремонтных ведомостей (до планового ремонта судна) трудно по внешнему виду определить состояние деталей. При демонтаже ремонтируемой детали выясняется необходимость в ремонте и связанной с нею детали и т. п. Эти факты приводят к необходимости пересмотра запланированного объема работ, дополнительных затрат и увеличения плановых сроков ремонта, отражающихся на выполнении номенклатурного плана работ всякого судоремонтного предприятия и задержке ремонта очередного судна. Поэтому все судовладельцы уделяют пристальное внимание организации ремонта судов и тратят много усилий на его совершенствование. На основании анализа опыта ремонта судов и использования научной организации труда в настоящее время принята следующая организация судоремонта.
Дефектацию судов, нуждающихся в ремонте, составление ремонтных ведомостей, проектных материалов, документов по модернизации, финансово-экономические и плановые расчеты производят конструкторские бюро по судоремонту (КБСР), которые имеют возможность подготовить эту документацию на высоком техническом уровне. Предприятия, ремонтирующие суда морского флота, делятся на три разряда. Предприятиям первого и второго разряда присваиваются наименования судоремонтных заводов (СРЗ), а предприятиям третьего разряда — судоремонтных мастерских (СРМ).
СРЗ I разряда выполняют восстановительный и большой ремонты судов основного состава флота;
СРЗ II разряда производят большой и малый ремонты как судов основного состава флота, так и все категории ремонта судов вспомогательного флота; СРМ выполняют текущий и малый ремонт судов всех типов (в том числе технического и вспомогательного флота). Кроме того, на флотах предусматривают базовые мастерские (при портах, военно-морских базах и отдельных соединениях флота). Эти мастерские производят текущий ремонт с частичным привлечением к судоремонтным работам специалистов из личного состава судов. К таким мастерским часто приписываются плавучие доки; плавучие мастерские (ПМ), являющиеся оперативными ремонтными предприятиями, которые могут выполнять текущий ремонт судов. Преимущество плавучих мастерских — их мобильность, делающая мастерские незаменимыми в экспедиции. Они могут быть использованы для выполнения аварийного ремонта судна на месте аварии или необходимых оперативных работ на рейде при судоподъеме и т. п.; автомобильные подвижные мастерские , оборудованные для выполнения ремонта преимущественно мелких судов сезонного, экспедиционного, прибрежного промысла с переменным местом базирования.
Неотъемлемой частью всякого судоремонтного предприятия являются средства судоподъема. Подъем судна производится для очистки его подводной части от обрастания, для освидетельствования, ремонта и монтажа подводной аппаратуры (гидролокации, эхолотов и т. п.), донной арматуры, ограждения забортных и отливных отверстий. На морских судоремонтных заводах предусматриваются сухие или плавучие доки, а на речных —в большинстве случаев судоподъемные устройства, такие, как слипы и т. п. Сухие доки предназначены для осушения подводной части корпуса путем постановки судна на килевую дорожку или на клетки при откачке воды из дока. Сухой док представляет собой котлован, в котором уровень воды ниже уровня воды в гавани. Стенки котлована укреплены гранитом или железобетоном, днище — подошва дока — горизонтальное. По днищу вдоль дока у стенок и посредине проделаны сливные канавки, называемые кюветами. По кюветам сливается в сборный колодец фильтрационная вода, собирающаяся на подошве. Из колодца ее откачивают в гавань насосами. Посредине подошвы выложена килевая дорожка, представляющая собой блоки: снизу—металлические или гранитные, а сверху — деревянные, на которые судно садится при откачке воды из дока. С одной торцовой стороны, называемой порогом, док сообщается с гаванью. Порог дока закрывается воротами или затвором, выдвижным сбоку, или плавучим сооружением, называемым батопортом. Батопорт подводится к порогу и на нем притапливается, а при откачке воды из дока прижимается давлением воды со стороны гавани к привальным брусьям порога дока. При постройке сухого дока его размеры выбирают исходя из расчета докования в нем самого большого судна на флоте. Время, свободное от докования самых больших судов, используют для докования остальных судов. Чем больше судов ставят в док одновременно, тем выше коэффициент использования дока. Поэтому в сухом доке иногда стоит несколько десятков разнообразных судов одновременно, что превращает докование судов в сложную и чрезвычайно ответственную операцию. Сухой док — очень дорогое гидротехническое сооружение, требующее больших капитальных затрат. Сухие доки предусматривают только на мощных судоремонтных заводах с большой производственной программой докования судов. Сначала точно размечаются места докуемых судов на подошве дока. Места фиксируются: по длине на стенке дока и в оконечностях каждого судна, поперек дока натягиваются тросики, называемые стеклинями, положение ДП судна фиксируется отвесами, подвешенными к стеклиням. На подошве дока под судно набирают килевую дорожку и клетки, представляющие собой деревянные постели, выполненные по форме подводной части корпуса. После подготовки дока стеклини снимают и док затапливают через заливные отверстия в затворе или через заливную камеру. Открывают ворота дока, и судно или суда, если их несколько, заводят в док. Ворота или батопорт перекрывают вход в док, суда точно расставляют по стеклиням и вескам, и из дока откачивают воду отливной станцией дока. По мере убывания воды суда опускаются и садятся на кильблоки килевой дорожки и доковые клетки. Плавучие доки предназначены для вертикального подъема судна из воды. Эти доки представляют собой плавучие сооружения с прямостенными образованиями в поперечном сечении, имеющие форму перевернутой буквы П (рис.110).
Рис.109. Сухой док. 1 — батопорт; 2 — трапы для спуска в док; 3 — шлюз для спуска грузов; 4 — подошва дока; 5 — килевая дорожка; 6 — привальный брус батопорта; 7 — порог дока; 8 — швартовные битенги; 9 — сточные кюветы; 10 — приемный колодец; 11 — насосная отливная станция.
Плавучие доки с другими сечениями встречаются редко. Вертикальные конструкции дока, называемые башнями, обычно идут по всей длине дока, а горизонтальные конструкции, образующие стапель-палубу дока, по длине составляются из отдельных понтонов, скрепленных с башнями разъемными соединениями — болтами. Длина каждого понтона выбрана исходя из того расчета, чтобы разъединенный с башней и выведенный из-под нее он смог бы, развернутый в горизонтальной плоскости на 90°, войти на оставшиеся понтоны собственного дока и продоковаться на них. На стапель-палубе дока оборудуют килевую дорожку и подвижные (передвигающиеся поперек дока) кильблоки.
Рис.110. Плавучий U-образный док: а — с докующимся в нем судном, поставленным по-мальтийски; б— с самодокующимся понтоном дока. 1 — топ-палуба; 2 — палуба безопасности; 3 — башни; 4 — стапель-палуба; 5 — центральная килевая дорожка; 6 — боковые килевые дорожки; 7— понтоны дока; 8 — разъемное соединение понтонов с башнями; 9 — кринолин.
Докование в плавучем доке заключается в следующем. В понтоны дока принимается забортная вода, и он погружается в воду до палубы безопасности, расположенной в башнях и предотвращающей самозатопление дока. После притопления дока в него вводят докуемое судно и устанавливают по стеклиням и вескам над приготовленным для него местом. При откачке воды из понтонов доковыми насосами док начинает всплывать, принимая на свою килевую дорожку судно и поднимаясь вместе с ним из воды. В момент соприкасания судна с килевой дорожкой для обеспечения устойчивого положения судна под него подводят подвижные кильблоки или же между бортом судна и стенкой башни дока ставят упоры (последний способ докования носит название докования по-мальтийски, т. е. без клеток). Плавучие доки представляют собой автономные сооружения с мощными отливными средствами и с энергетическим оборудованием, обеспечивающим работу отливных насосов и удовлетворяющим потребности судоремонта.
|
Слипы применяют на судоремонтных заводах, производящих ремонт малых и средних судов и расположенных на отлогих берегах. Слип представляет собой наклонную уходящую в воду площадку с рельсовыми путями, расположенными перпендикулярно к береговой черте, по которым движутся оснащенные тросами тележки с кильблоками-постелями, имеющими лекальную форму подводной части судна. На концевых тележках монтируют выходящие верхним концом из воды рейки-вехи, по которым центруется на плаву судно, предназначаемое к подъему. Тележки с посаженным на их кильблоки судном вытаскивают из воды лебедками при помощи .системы тросов. Судно отводится на стапельное место и переводится на клетки. Освободившиеся тележки приготавливают для подъема следующего судна и т.д. Есть и другие конструкции судоподъемников, находящие лишь индивидуальное применение на судоремонтных предприятиях.
Рис.112. Кессон для ремонта борта судна. 1 — уплотннтсльная подушка; 2 — пробоина.
Большое практическое значение имеет частичное осушение подводной части корпуса для ремонта судов без постановки их в судоподъемное сооружение. Такое частичное осушение площади подводной части корпуса осуществляется кессонами. Кессон представляет собой ящик с открытой боковой стороной, торцовые стенки которого имеют криволинейные кромки по обводам корпуса. Кессон вплотную подводится к борту судна, из кессона выкачивается вода и он ее давлением прижимается к корпусу судна (рис. 112). В осушенной кессоном части корпуса можно производить любые работы, после выполнения которых кессон заполняется водой и сам отстает от судна. Полезность применения кессонов очевидна. К их недостаткам следует отнести необходимость изготовления каждый раз специального кессона, что вдали от судоремонтных предприятий не всегда выполнимо.
Вопросы и задания для самопроверки:
Какие органы осуществляют технический надзор?
Какие органы осуществляют контроль за пожарной безопасностью?
Что охватывает текущий ремонт?
Что охватывает капитальный ремонт?
Что охватывает малый ремонт?
Какие работы выполняются при большом ремонте?
С какой цель производят восстановительный ремонт?
