KIA Rio симпатичная машина › Logbook › Новую жизнь дополнительному стоп сигналу на Kio 2018г.

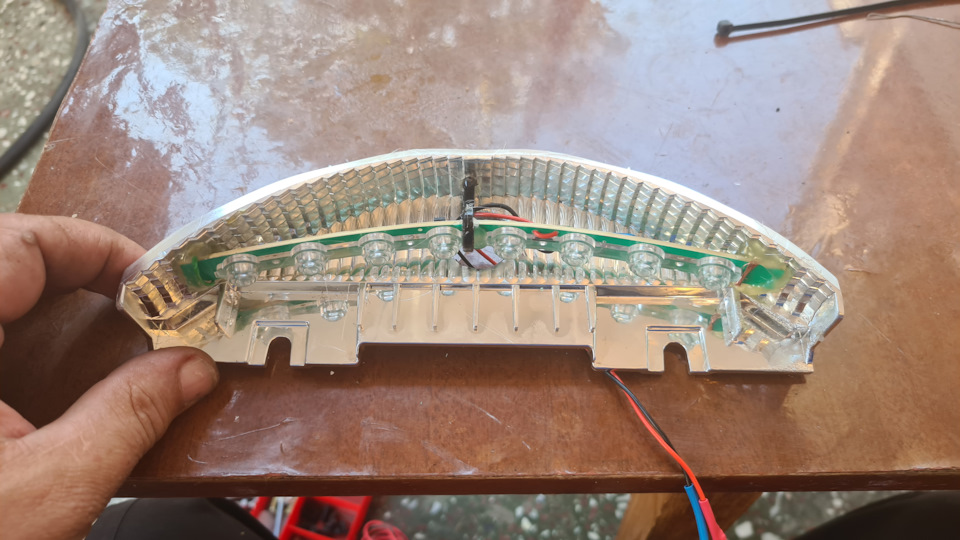

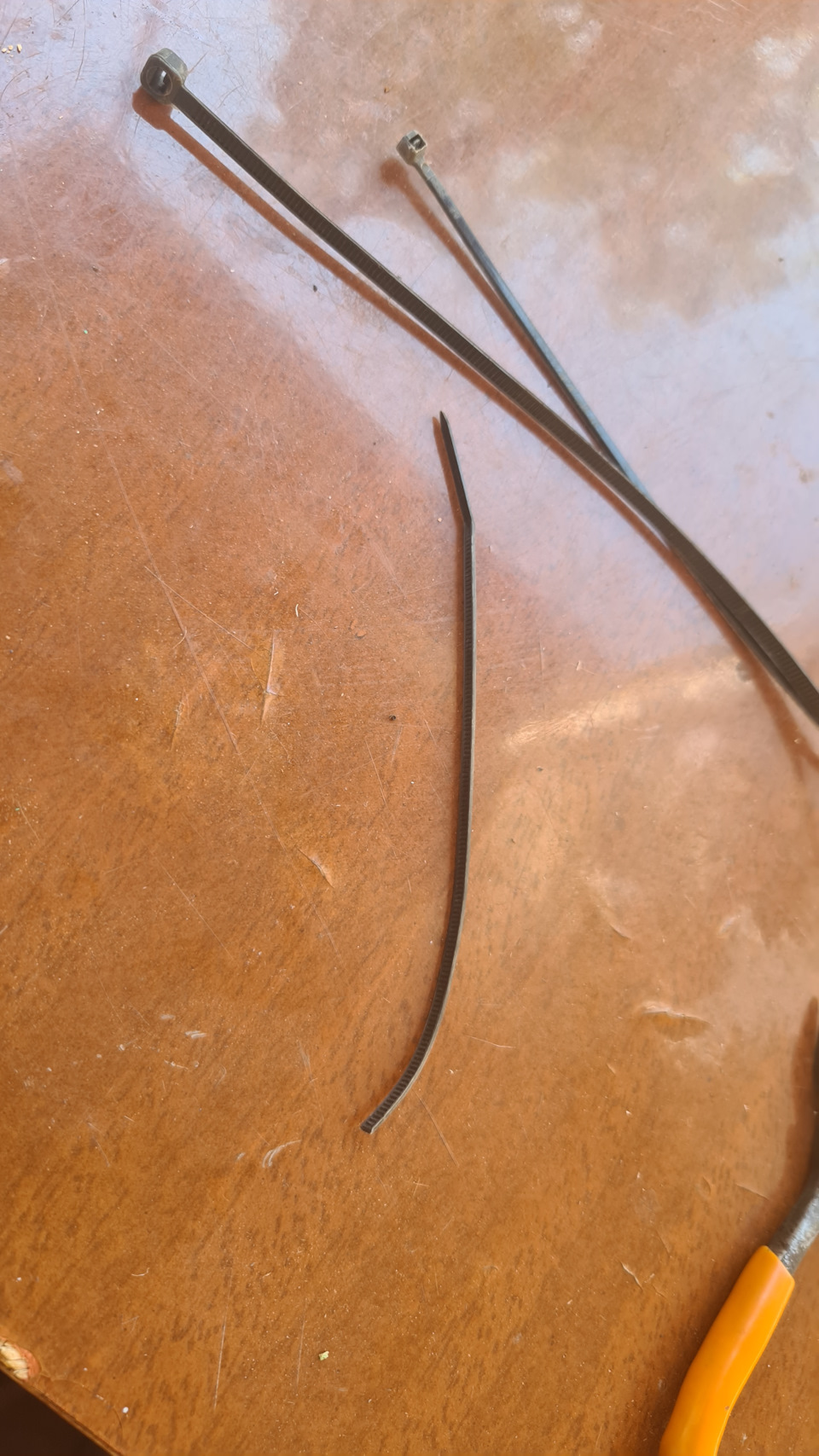

Как у многих риоводов задний доп стоп сигнал поплавился, рассмотрев предложения в сети Интернета решил сам сделать диодную, блого было с кого опыт набирать, есть кто уже сделал так я не первый.Купил от приоры седан доп стоп и отсоденил плату с диодами чуть укоротил по краям и прикрепил к штатному плофону а именно закрепил пластиковой стяжкой по середине и по краям тоненькой проволокой от проводки предварительно продев в сделанные отверстия для стягивания. За одно виброшумоизоляцию проделал.Ничего сложного нет было бы желание. Результатом доволен, все светит в пределах разумного стало на много информативно и думаю сильного нагрева не будет.Снимать одной рукой было не очень удобно.За те деньги что потратил думаю нормальный вариант.Спасибо за ваше внимание, надеюсь кому то пригодиться.

KIA Rio 2018, engine Gasoline 1.6 liter., 123 h. p., Front drive, Automatic — styling

Comments 17

светодиоды красного свечения?

Честно скажу не помню, сама крышечка красного цвета и по этому хоть белые будут через крышек будет красный а так можете заехать в автомагазин и по прасить чтоб включили приоровский стоп дополнительный.

если они красные то естественно плохо пробивают красный светофильтр + тонировку.
светофильтр можно убрать при условии что светодиоды красные и тонировка тёмная (не видно будет потрохов стопа), светить поярче будут.
в солярис намеренно купил белую лампу на 12 светодиодов на алюминиевой подложке.
скоро установлю, посмотрю эффект белых светодиодов.

Я не помню какие там были светодиоды можно просто тонировки кусок снять в этом месте и все

Полку всю надо скидывать конечно там не тяжко.

Привет, не помнишь, как снимал плафон? Можно так снять или обязательно все полку скидывать?

всю снимал там не тяжко

С тонировкой это бессмысленно.
У кого прорез тонировки на доп сигнал то да.
В моём случае проще лампу снять и забыть.

Хозяин барин, если вы вы решили .

Но за то я поставил доп лампы в задней основные стопы. Теперь там загораются 4 лампы вместо 2.

У нас нет оыицильного дилера

Так оплавление доп стоп сигнала, это же гарантия?

Есть не видео просто не так сформировали вопрос, напишите в поисковике устранение скрип в задней полке Киа рио или шумоизоляция пололки кио рио и тд, а так снимаете резиночку уплатнительную дверью там где пластиковая накладка между крышей и полочкой, сами накладки, отслеживает сиденья т.е. верхнию спинку сидений, перед вами будут клипсыснимаете их на чёрной накладке, и чуть вытащите угловые пластиковые чёрные облицовки только не полностью, с багажного отделения толкнуть в верх 4 желтые клипсы они держат полочку.За тем с салона авто тяните в верх и на себя полочку освобождая от ремней безопасности по бокам, и не забудьте о соединить питание от лампочки доп стопа и все .

Патрон с лампой сам выпадает это не заметить не возможно, с багажного отделения загляните под полочку там все видно, вы имеете в виду полностью снять плафон?

Подскажите, посмотреть что он оплавился можно только если его снять? Как он снимается можете сказать? Ни одного видоса или инструкции не нашел в инете…

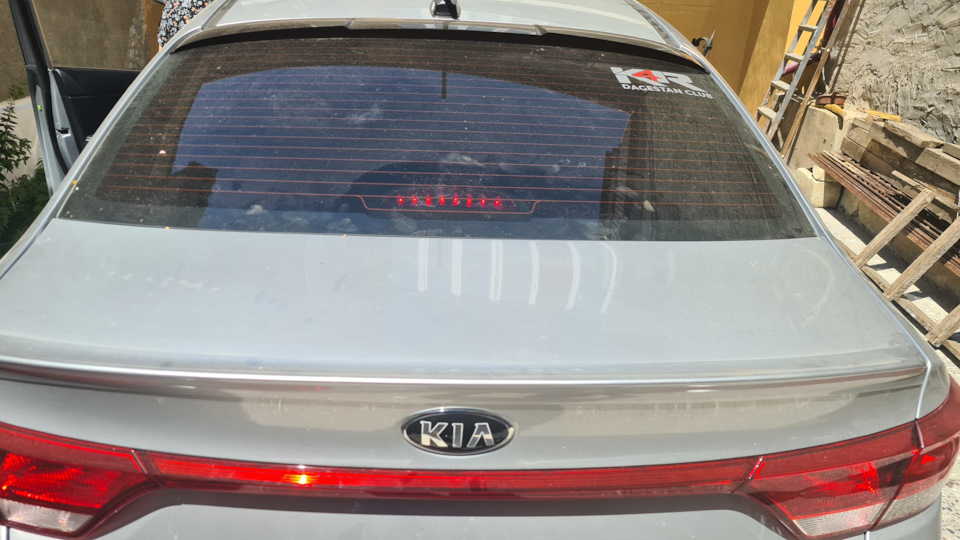

Именно в том месте нет тонировки, красный рассеиватель остался

Это через тонированные стекло так теперь видно? А красный родной рассеиватель остался? Или светодиоды без него и так красные?

Источник

Как подключить дополнительные стоп-сигналы КИА Рио Х Лайн?

Владельцы KIA Rio X-Line, ищущие возможность доработать свой автомобиль, отметили, что одним из вариантов является подключение дополнительных стоп-сигналов.

Смысл доработки

Дело в том, что при нажатии на педаль тормоза, стопы горят только в той части заднего фонаря, что находится на крыле. А половина, располагающаяся на пятой двери, остается тусклой. Именно поэтому некоторые подключают дополнительные стоп-сигналы КИА Рио Х Лайн на крышке багажника.

Так вид кормы автомобиля во время торможения становится куда наряднее.

Материалы

Для проведения всех работ необходимо купить патрон-донор. Так, для этой цели отлично подойдет патрон NORD YADA, который можно найти под артикулом 904366. Это 2-контактный патрон под лампу P21/5W.

Купить его можно в одном из интернет-магазинов, самые популярные из которых даны в таблице.

Интернет-магазин	Артикул	Цена (руб.)
https://www.autodoc.ru/man/7238/part/904366	904366	63
https://autopiter.ru/goods/904366/nord-yada/id110665699	904366	57
http://mixauto.dn.ua/product/20553/	904366	80
https://xn--74-6kcaja7faupb6i.xn--p1ai/goods/Patron-pod-lampu-P21-5W-BAY15d-s-provodami-plastik-Nord-Yada	904366	100
https://part-auto.ru/catalog/904366-nord-yada.html	904366	112

Ход работ

После покупки патрона, его требуется разобрать, после чего снять пластиковую крышку с тыльной стороны пятой двери, чтобы можно было залезть внутрь и подключить дополнительные стоп-сигналы КИА Рио Х Лайн. Обивка зафиксирована на пластиковых клипсах, потому специальный инструмент не нужен. Главное – работать аккуратно.

Рабочий процесс был подробно описан одним из членов сообщества Драйва, известным там под ником Kpatos.

Сначала необходимо достать заглушку из автомобильного патрона, а один провод с контактом из разобранного патрона вставить в патрон на машине. Начинать лучше с правого стопа.

Далее аналогичная операция осуществляется с левым стоп-сигналом.

Когда это сделано, следует нарастить провод от одной фары до другой и соединить оба стопа.

Затем проложить 1 общий провод внутри пятой двери непосредственно до верхнего стоп-сигнала. Чтобы протянуть проводку внутри, рекомендуется использовать медный или алюминиевый провод для зацепки.

В конце остается только осуществить подключение к проводу у верхнего стоп-сигнала, а протянутый провод прилепить к заводской проводке.

После подключения дополнительных стоп-сигналов КИА Рио Х Лайн, фонари на пятой двери тоже начинают загораться при торможении.

Источник

kolyaseg

В блог

После очередного ТО мастер посоветовал поменять воздушный фильтр двигателя и перегоревшую лампу дополнительного стоп-сигнала. Сунулся я было достать эту лампочку, да не тут-то было. Декоративный пластиковый кожух прикрывающий стоп-сигнал так запросто не поддался. Поскольку видимых удерживающих саморезов не было, я предположил, что все там держится на защелках, вот только где они расположены непонятно. Лазил в интернетах, но для моей Киа так и не нашел инструкцию, в основном все для старой, еще первой Киа. Сегодня полез сам.

Для снятия кожуха воспользовался «плоской» отверткой, обернутой в кусок бумажного полотенца, которое у меня всегда в машине на всякий.

Поддел сначала сверху в районе крайней правой защелки, а дальше пальцами оттягивал. Сразу с крайней правой отошла вторая справа защелка, потом правые три зацепки соединяющие этот кожух с остальным пластиком. Потом стал тянуть в уже известных местах, отодрав две левые защелки и наконец левые три зацепки, которые никак не хотели отпускать кожух. Две защелки в районе винтов на 10 отошли как-то сами незаметно.

Итого получается, кожух крепится в 8 местах. И то если считать три крайние зацепки с каждой стороны за одно место!

Кстати, когда собирал в обратном порядке, две пластиковые защелки в районе винтов на 10 никак не хотели вставляться на место, возможно не попадали в ответные части. Потом я как-то все-таки защелкнул одну, вторую защелкнул, ощутимо ударив кулаком по кожухе, там где она должна была сидеть. Послышался характерный «щелк» и кожух встал, как каменный, без каких бы то ни было люфтов.

Вот и фонарь. Вообще сначала огорчился, подумал, что нужно отворачивать эти два винта на 10, а головок в машине нет, ключом туда не подобраться.

Оказалось все проще. Надо просто повернуть против часовой этот патрон и он через четверть оборота выходит из плафона. Усилие довольное большое пришлось приложить, хорошо он там сидел. Далее надо осторожно вынуть патрон из плафона, потому что из-за коротких проводков можно случайно переломить довольно длинную 16-ваттную лампочку.

Источник

Стоп сигнал и габаритные огни на Киа Рио: причины выходы из строя выбор ламп пошаговая инструкция замены своими руками

Задние фонари автомобиля Киа Рио, если быть точнее габаритные огни и сигналы торможения совмещены в одной лампе с цоколем P21/5W. Часто владельцы автомобиля сталкиваются с их перегоранием по различным причинам. Самостоятельно заменить лампы стоп сигналов и габаритных огней на автомобиле Kia Rio достаточно просто, с этой работой справиться и начинающий водитель, достаточно знать руководство к действию

В этой статье мы подробно опишем процесс замены ламп в задних фонарях на Киа Рио самостоятельно, без помощи услуг автоэлектрика или автосервиса.

Какие лампы установлены в задних фонарях Киа Рио

Как было замечено ранее на автомобилях Киа Рио габаритные огни и сигналы торможения совмещены в одной лампе с цоколем P21/5W. Цветной светодиод отличается от белого отсутствием желтого люминофора, отчетливо видно начинку и сам небольшой кристалл.

Светодиодные габаритные огни и стоп сигналы Philips на Киа Рио

Чем больше корпус светодиодной лампочки P21/5W BAY15D, тем меньше она будет нагреваться.

Видео: Установка светодиодных ламп в задний фонари Киа Рио

Почему перестали работать стоп сигналы и габаритные огни на Киа Рио

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Штатная лампа заднего фонаря Киа Рио с двумя нитями накаливания

Замена ламп в заднем фонаре Киа Рио – пошаговая инструкция

Для того, чтобы заменить лампы в задних фонарях на автомобиле Киа Рио необходимо выполнить следующий порядок действий:

1. Отгибаем клапан обивки багажника.
2. Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки
3. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона
4. Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях.
5. При установке новой лампы сигнала торможения и габаритного света P21/5W ее выступы должны войти в соответствующие пазы патрона.

Замена лампы дополнительного сигнала торможения

Дополнительный сигнал торможения установлен в салоне автомобиля на задней полке. Для доступа к лампе дополнительного сигнала торможения открываем и поднимаем крышку багажника.

1. Внутри багажника через отверстие в задней полке поворачиваем против часовой стрелки патрон лампы и вынимаем патрон с лампой.
2. Потянув за колбу, вынимаем лампу из контактных зажимов патрона.
   Устанавливаем новую лампу W16W в обратной последовательности.
   При необходимости снятия патрона и нажимаем на фиксатор колодки проводов.
3. Отсоединяем его от разъема патрона лампы. Устанавливаем патрон в обратной последовательности.

Видео: Kia Rio замена лампочки в заднем стопе/габаритах
