Е34 ремонт задних фонарей

Задние фонари

Блок фонарей в задней части кузова

Для доступа к этим лампам отогните покрытие пола и снимите облицовку, открыв фиксаторы.

Слегка нажмите на соответствующий патрон и поверните его влево. Вытащите патрон и замените лампу.

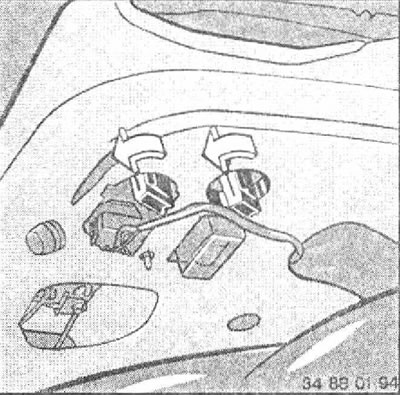

Блок фонарей в крышке багажника

Отогните покрытие крышки багажника, слегка нажмите на соответствующий патрон и поверните его влево. Вытащите патрон и замените лампу.

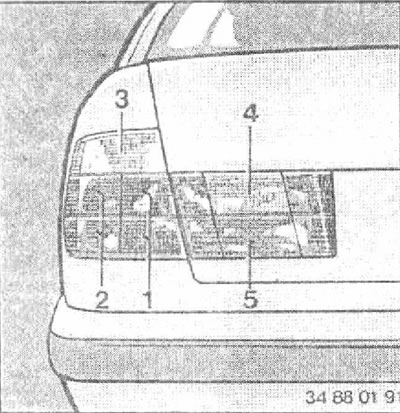

1 — Задний габаритный фонарь и светоотражатель (красный)
2 — Стоп-сигнал (красный)
3 — Указатель поворота (желтый)
4 — Фонарь заднего хода (белый)
5 — Противотуманный фонарь (красный)

Центральный стоп-сигнал*

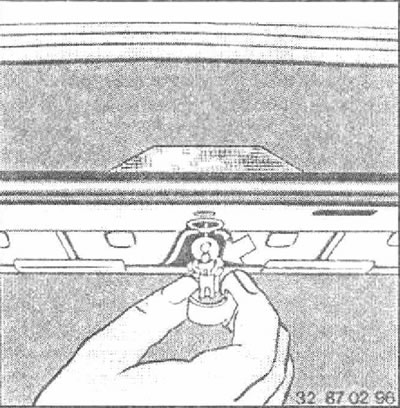

Лампа мощностью 21 Вт. Откройте крышку багажника, слегка нажмите на патрон лампы, поверните его влево и вытащите. Замените лампу.

Передние указатели поворота

Лампа мощностью 21 Вт.

Сожмите фиксирующие язычки патрона лампы и вытащите его.

Выньте лампу, слегка нажав на нее и повернув влево.

Боковые указатели поворота

Лампа мощностью 5 Вт.

Выверните винт с крестообразным шлицем, сдвиньте плафон бокового указателя вперед и снимите его.

Выньте лампу, слегка нажав на нее и повернув влево.

Фонарь освещения номерного знака

Лампа мощностью 5 Вт.

Выверните винт с крестообразным шлицем. Вытащите плафон вместе с резиновым уплотнением. Извлеките лампу из пружинного держателя и замените ее.

Внутреннее освещение салона

Передние фонари: 10 Вт

При наличии лампы для чтения:

• Основная лампа: 15 Вт
• Лампа для чтения: 10 Вт

Замена лампы:

• Основная лампа: вытащите фонарь, снимите рефлектор, замените лампу.
• Лампа для чтения: Вытащите лампу, слегка надавив на нее и повернув влево.

Задние фонари: 10 Вт

Замена лампы:

• Основная лампа: вытащите фонарь, снимите рефлектор, замените лампу.
• Лампа для чтения: Вытащите лампу, слегка надавив на нее и повернув влево.

Освещение багажника

Мощность лампы 10 Вт

Фонарь под вещевой полкой за задними сиденьями: Вытащите фонарь, поддев его отверткой, и замените лампу.

Лампа в крышке багажника: Снимите плафон, замените лампу

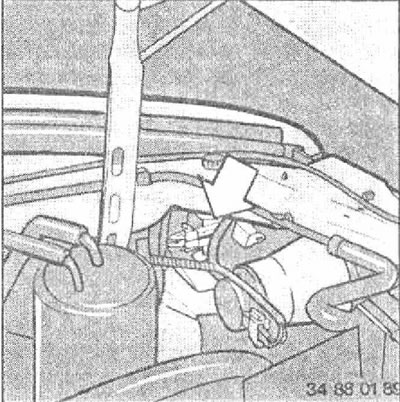

Освещение моторного отсека

Мощность лампы 10 Вт

Отожмите фиксаторы, удерживающие плафон, с помощью отвертки, снимите плафон, замените лампу.

Источник

Руководство по лампам задних фонарей BMW 5 Серии E34

Что делать если один или несколько задних фонарей (габаритов) не горят? Бывает и так, что на приборке постоянно выскакивают раздражающие сообщения о перегоревших лампах, но на самом деле они отлично горят.

В первую очередь нужно проверить сами лампы, их контакты и заменить при необходимости (и главное не забывайте про предохранители, к примеру, я так по незнанию поменял лампы ближнего света, хотя надо было всего лишь посмотреть на предохранитель).

На самом деле это достаточно простая процедура, не требующая каких-либо особенных навыков, поэтому в этом руководстве мы уделим больше внимания тому, где и какие лампы установлены, а не тому как их заменить.

Сложность процедуры:

• Крестовая отвертка
• Отвёртка с плоским жалом (стандартная отвертка)

Также понадобятся следующие детали:

• Лампы P21W 12V BA15s (8 шт)
• Лампы R5W/R10W 12V BA15s (2 шт) (Germany/Sweden)

Добраться до ламп в задних фонарях достаточно легко через багажник. Необходимо просто снять обивку на стенках багажника.

Номер на картинке	Английское название	Немецкое название	Русское название	Лампа (тип)
1	Reversing light	Rückfahrleuchte	Фонарь заднего хода	P21W 12V (BA15s)
2	Rear fog light	Nebelschlußleuchte	Задние противотуманные фонари	P21W 12V (BA15s)
3	Turn indicator	Fahrtrichtungsanzeigeleuchte	Указатель поворота	P21W 12V (BA15s)
4	Brake light	Bremsleuchte	Стоп-сигнал	P21W 12V (BA15s)
5	Rear light	Schlußleuchte	Задние фары (габариты)	R5W/R10W 12V (BA15s) (Germany/Sweden)

В задних фонарях используется всего два типа ламп: P21W 12V BA15s и R5W/R10W 12V BA15s.

P21W и R5W / R10W определяет к какой категории (по европейской классификации ECE R37 и американской SAE) принадлежит лампа.

Первая буква определяет форму или тип лампочки, а далее указана её мощность в Ваттах.

Для примера P21: буква P обозначает что лампа имеет грушевидную форму, а 21W – мощность в 21 ватт.

Вот перечень наиболее распространенных форм

• P = Pear
• PY = Pear Yellow
• R = Round
• W = Wedge
• WY = Wedge Yellow
• T = Tubular
• H = Halogen
• C = Cone

Иногда вы можете встретить лампочку P21/5W. На самом деле это две лампочки в одной (у неё есть дополнительная нить и точки контакта в сравнении с обычной лампочкой).

Второе обозначение, BA 15s, обозначает тип разъема. Все лампы сзади имеют одинаковый разъем BA15s.

Лампа P21/5W (которая упоминалась ранее) имеет так называемый сокет BAY15d. Он отличается от BA15s наличием двух точек контакта в нижней части, а пины для фиксации немного смещены. На картинках можно увидеть различия между сокетами BA15s и BAY15d.
