Описание эквалайзера Прибой Э-014С

Прибой Э-014С

В данной статье поведу разговор об эквалайзере Прибой Э-014С. Как ко мне попало данное устройство уже точно не скажу, так как живет у меняя данный аппарат уже довольно долго, да и не столь важно это. На написание данной статьи меня побудило то, что в то время когда я покупал данное устройство отзывов об устройствах данного типа было довольно мало (по крайней мере, информации по поводу устройства было довольно мало) а данная техника всегда интересовала определенный круг пользователей. В основном это начинающие «слушатели», которые не могут себе позволить купить импорт (да и стоит ли он тех денег? вопрос как известно до сих пор однозначно не решен, так как много зависит от ценовой категории техники). Как видно из фотографии (рис.1) это эквалайзер так называемого графического типа, то есть все изменения АЧХ видны в виде виртуального графика, образованного регуляторами устройства.

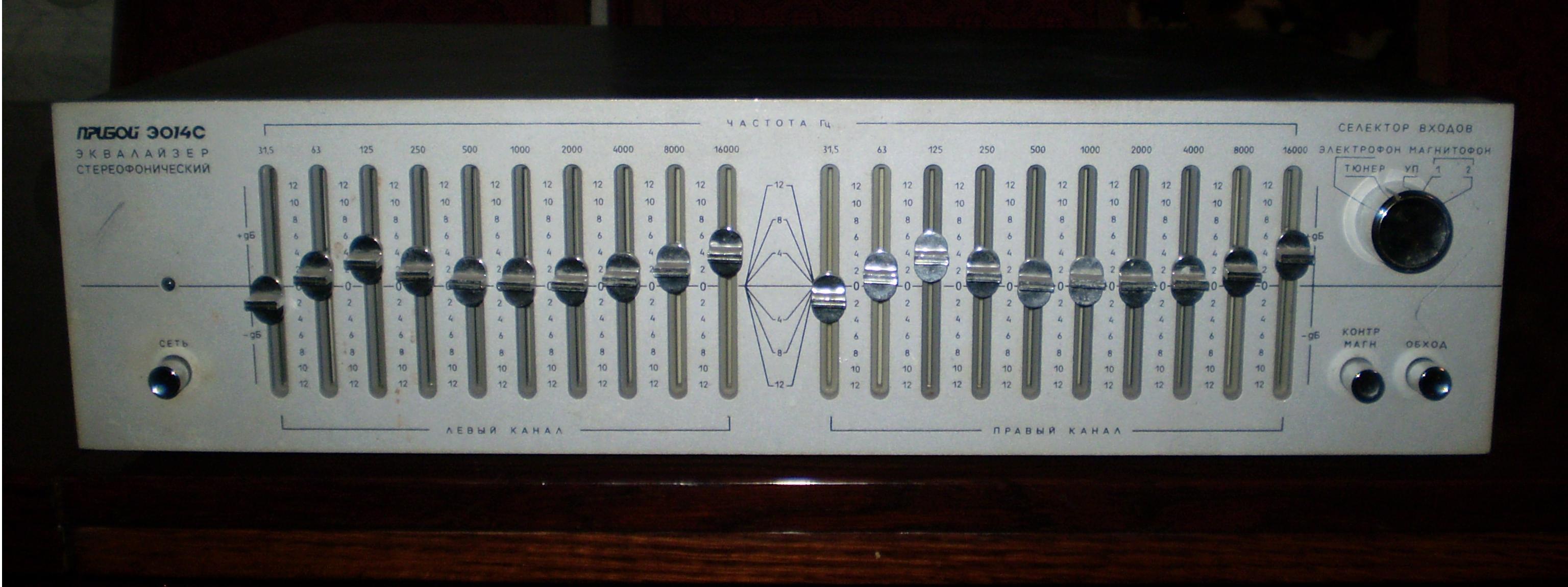

Рис.1. Фронтальный вид эквалайзера Прибой Э-014С.

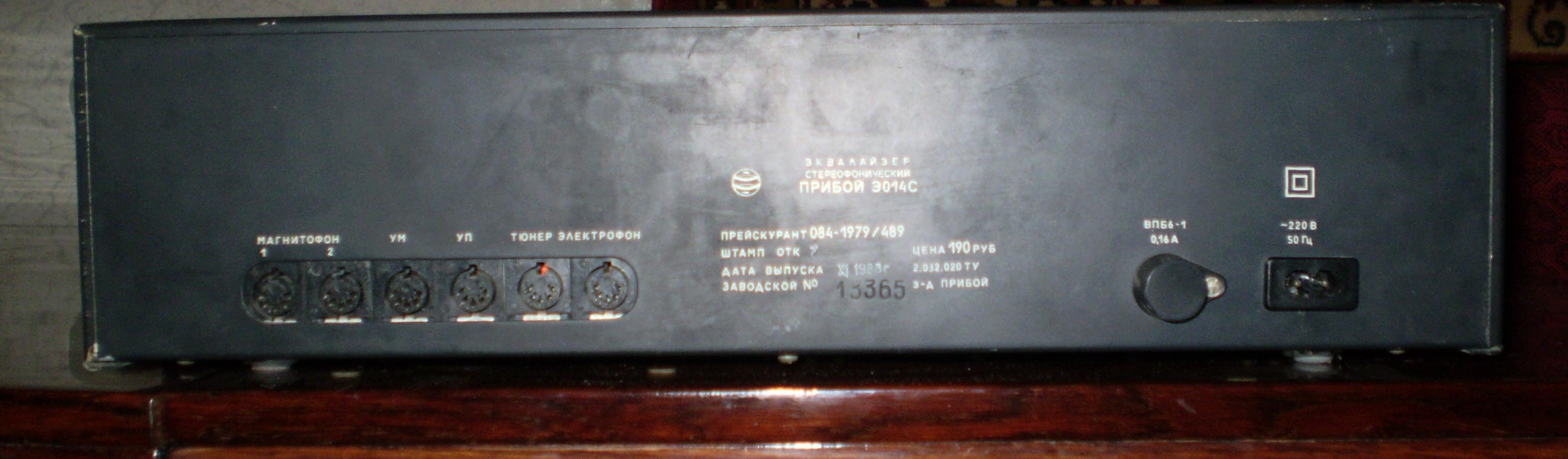

Рис. 2. Задняя панель эквалайзера Прибой Э-014С.

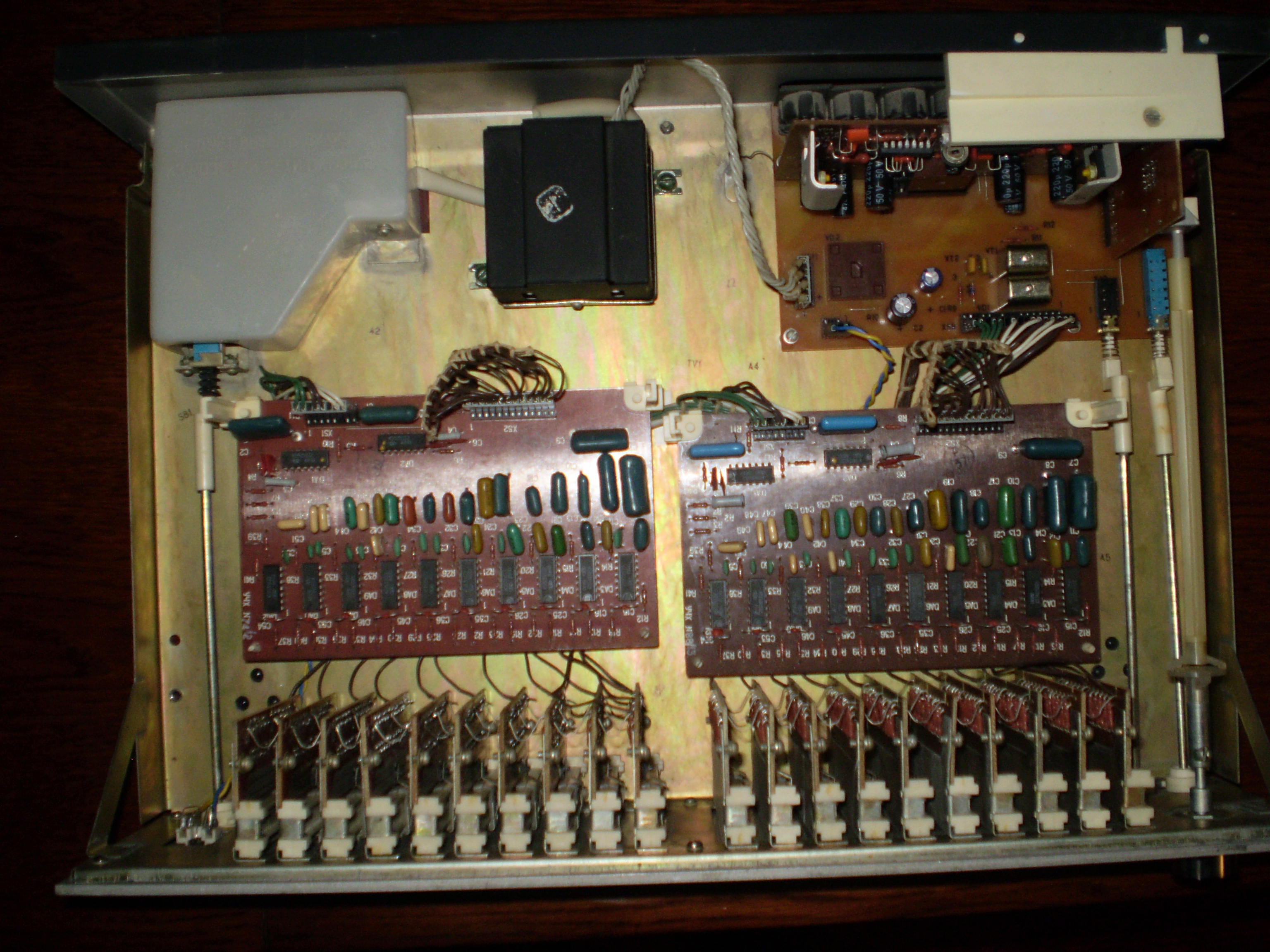

Рис. 3. Фотографии внутренностей эквалайзера Прибой Э-014С.

Приступим так сказать к разбору полетов. Сам по себе это устройство просто замечательное решение, так как позволяет получить оптимальный звук практически в любой комнате (например придушив частоту 31,5 Гц можно очень просто уменьшить резонансные явления возникающие в комнате при прослушивании музыки на больших громкостях), так же можно исправлять недостатки звукового тракта/записи, ну и наконец позволяет настроить звучание вашего комплекса по вкусу (понятное дело в пределах разумного). Данный прибор имеет 10 полос регулирования (соответственно 31.5, 63, 125, 250, 500, 1000, 2000, 4000, 8000, 16000 Гц), регулировка осуществляется с уровнями ±12 Дб, также имеется 5 входов (электрофон, тюнер, усилитель предварительный, магнитофон 1 и магнитофон 2) и непосредственно один выход на усилитель мощности/полный усилитель (следует отметить что данное устройство может ставиться как и перед усилителем, так и между предварительным усилителем и усилителем мощности), т.е. получается помимо регулирования звука данное устройство можно использовать как селектор каналов. Пользовался я данным прибором довольно долго, так как с его помощью можно получать даже с MP3 довольно приличное звучание.

Лично я пользовался такими настройками, которые представлены на рисунке 1, так как сам по себе люблю высокие частоты и басовую составляющую. В общем устройство довольно неплохое как для неискушенного пользователя, однозначно можно сказать что оно работает намного лучше нежели эквалайзеры встроенные в плееры (источником звука у меня был и есть компьютер, по идее он должен регулировать лучше чем отдельное устройство, так как у него обработка идет на цифровом уровне, возможно это связано с несовершенными алгоритмами). Самой большой проблемой устройства является его селектор, так как все время у меня пропадал правый канал и приходилось шевелить селектором. Дорабатывал его по минимуму, в принципе это и доработкой тяжело назвать, так как просто напросто были заменены советские электролиты на импорт. В общем если обратиться к его схемотехнике, то прекрасно видно что он построен полностью на операционных усилителях, то есть имеем очевидное внесение в звуковой тракт шумов я являющихся атрибутикой всех микросхем (в большей или меньшей мере, это обусловлено очень плотной упаковкой элементов в кристалле и как следствие большую подверженность самонаводкам, это лично мой взгляд, найдутся люди готовые это оспорить но как по мне к советским микросхемам, в частности К553УД2, это утверждение относится со 100% точностью). Часто встречал в интернете рекомендации по замене К553УД2 на прочие импортные операционники, но данную идею всегда отбрасывал, так как не было возможности (на то время) заняться данной работой. Если у вас есть желание заменить, то пожалуй стоит рассмотреть этот вопрос по внимательнее, эффект я думаю просто обязан быть 100%.

Ну так как эволюция не стоит на месте, то и мне пришло время слезть с музыки в lossy форматах (Сжатие данных с потерями — это метод сжатия данных, когда распакованный файл отличается от оригинального, но «достаточно близок» для того, чтобы быть полезным каким-то образом.) и начать слушать музыку в форматах lossless (Сжатие без потерь (англ. Lossless data compression) — метод сжатия информации, при использовании которого закодированная информация может быть восстановлена с точностью до бита. При этом оригинальные данные полностью восстанавливаются из сжатого состояния.) и тут же стали ощущаться недостатки эквалайзера, в частности стало прекрасно слышно как эквалайзер огрубляет верхние частоты, по этой причины ради интереса он был временно исключен из звукового тракта. Как и ожидалось изменения в звуке были просто феноменальные (оговорюсь сразу что изменения коснулись только ВЧ диапазона) громкость его немного уменьшилась, верха стали более мягкие и нежные, более реалистичные, стали уловимы даже мелочи. Звуковая картина стала более сбалансированной.

В заключение хочется сказать, что для достижения оптимального звучания не обязательно применение эквалайзеров (о параметрических я речь не веду, так как это немного другой вопрос), например более полезным будет более грамотная установка техники в комнате.

Эквалайзер будет хорош для техники 1-2 класса сложности, так как он реально позволит улучшить звук, так как на фоне недостатков этой аппаратуры недостатки эквалайзера просто меркнут, да и решаема эта проблема в нынешнее время.

Удачи всем в стремлении к качественному и реалистичному звучанию ваших систем.
