Быстрый ремонт импульсного блока питания
Промышленные устройства нередко выходят из строя, и иногда даже и высококачественные и дорогостоящие образцы. В таком случае обычный человек чаще всего выбрасывает и приобретает новое, но причина поломки может быть незначительной и для радиолюбителя такие устройства представляют немалый интерес в плане изучения и возможности возвращения работоспособности. При том, что зачастую выбрасываются устройства, стоящие немало денег.
Предлагаю читателю простой ремонт стабилизированного блока питания импульсного типа, основанного на обратноходовом генераторе с обратной связью по току и напряжению, что кроме стабилизации позволяет осуществить и защиту от перегрузки. Блок питается от сети переменного тока с напряжением от 100 до 240 Вольт частоты 50/60 Герц и выдаёт постоянное напряжение 12 Вольт 2 Ампер. Описываемая здесь неисправность довольно часто встречается в блоках питания указанного типа и имеет следующие симптомы: напряжение на выходе периодически появляется и пропадает с определённой частотой, что визуально наблюдается как вспышки и погасания светодиода индикатора выходного питания:
Если же индикаторный светодиод не установлен, то подобный симптом можно обнаружить стрелочным вольтметром, подключив его к выходу блока питания. При этом стрелка вольтметра периодически будет отклонятся до некоторого значения и возвращаться обратно (может не до конца). Такое явление наблюдается вследствие срабатывания защиты устройства, при превышении напряжения или тока в определённых точках, выше допустимого. Это может произойти как и при коротком замыкании, так и при разрыве цепи. Короткое замыкание чаще всего бывает во время пробоя конденсаторов или полупроводниковых радиоэлементов, таких как диоды или транзисторы. Обрыв же может наблюдаться как у полупроводников, так и резисторов. В любом случае в первую очередь следует визуально осмотреть печатную плату и установленные на ней радиоэлементы. Лучше всего это сделать с помощью увеличительной лупы:
На плате был обнаружен подгоревший резистор с позиционным номером R18, при прозвонке которого выявился его обрыв и нарушение контакта:
Сгорание резистора могло произойти при долговременном превышении на нём номинальной мощность рассеивания. Сгоревший резистор был выпаян, а его посадочное место было зачищено:
Для замены резистора нужно узнать его номинал, и для этого был разобран заведомо исправный блок питания. Указанный резистор оказался с сопротивлением 1 Ом:
Далее по цепи этого резистора был обнаружен пробитый конденсатор с позиционным номером C6, прозвонка которого показала его низкое сопротивление, а следовательно и непригодность для дальнейшего использования:
Как раз пробой этого конденсатор и мог стать причиной сгорания резистора и дальнейшей неработоспособности всего устройства в целом. Этот конденсатор так же был удалён со своего места, и Вы можете сравнить, насколько он мал:
Пробитый конденсатор соизмерим со спичечной головкой, и такая маленькая деталь стала причиной поломки блока питания. Рядом с ним на плате, параллельно ему, установлен второй такой же конденсатор, который уцелел. К сожалению конденсатора для замены не оказалось и все надежды легли на оставшийся второй конденсатор. А вот на место сгоревшего резистора был подобран резистор с нужным сопротивлением в 1 Ом, но не поверхностного монтажа:
Этот резистор был установлен на посадочное место сгоревшего, места пайки были зачищены от остатков флюса, а посадочное место пробитого конденсатора было покрыто лаком для лучшей изоляции и устранения возможности воздушного пробоя этого места:
После пробного включения блок питания заработал в нормальном режиме и индикаторный светодиод перестал мигать:
Впоследствии установленный резистор всё же был заменён на резистор поверхностного монтажа и на месте удалённого конденсатора был нанесён второй слой лака:
Конечно идеальным было бы установить и второй конденсатор, но даже и без него блок питания работает нормально, без постороннего шума и мерцания светодиода:
После включения адаптера в сеть был произведён замер выходного напряжения и оно оказалось в пределах нормы, а именно 11,9 Вольт:
На этом ремонт устройства можно считать завершённым, так как ему была возвращена работоспособность и его и дальше можно применять по назначению. Стоит отметить, что блок выполнен по весьма хорошей схеме, которую к сожалению не представилось возможным зарисовать, но в дальнейшем планируется его небольшая переделка и будет представлен небольшой фрагмент схемы. На данный момент по быстрому внешнему осмотру можно выделить хороший сетевой и выходной фильтр, продуманную схемотехнику управления силовым транзистором и хорошую стабилизацию выходного напряжения. Физическое исполнение устройства тоже находится на высоком уровне, в виде жёсткого и ровного монтажа, чистоты пайки и использования прецизионных радиоэлементов. Всё это позволяет получить устройство высокого качества с точно заданными параметрами и характеристиками.
Из общих рекомендаций по поиску неисправностей, в первую очередь следует осуществить визуальный осмотр, обращая внимание на потемневшие участки платы или повреждённые радиоэлементы. При обнаружении сгоревшего резистора или предохранителя обязательно нужно прозвонить ближайшие детали, непосредственно соединённые с визуально повреждённой. Особенно опасны полупроводники и конденсаторы в высоковольтных цепях, которые в случае пробоя могут повлечь за собой необратимые последствия для всего устройства при многократном его включении без выявления полного списка повреждённых компонентов. При правильной и внимательной диагностике в большинстве случаев всё заканчивается хорошо и поломку удаётся устранить с заменой повреждённых деталей на такие же исправные или близкие по номиналу или параметрам.
Восстанавливайте и не выбрасывайте повреждённые устройства и возвращайте их в строй. И не нужно говорить что дешевле и проще купить новое. Ведь ремонт — это полезное и увлекательное занятие, позволяющее развить навыки не только восстановления, но и конструирования своих собственных устройств. Посещайте сайт «Паяльник» и подписывайтесь на интересующие Вас статьи, что бы не пропустить новые выпуски. А в следующей статье будет описана переделка отремонтированного здесь блока питания в зарядное устройство для литий-ионной батареи, конструкция которой рассмотрена в статье Самодельная разборная Li-ion 3S батарея с платой контроля и защиты HH — P3-10.8
Источник
Заслонка холодильника FBZA-1750-10D 12v- 1870 об/мин
Оплатить товар можно следующими способами:
Компанией предусмотрена масса удобных способов оплаты для ИП и юридических лиц, а именно:
- по выставленному счету — посредством перевода на банковский счет организации;
- наличными — в нашем магазине в Москве либо у нашего торгового представителя в Симферополе или Самаре;
- банковской картой (в нашем торговом зале).
Для связи со специалистами доступны Skype, ICQ, e-mail, телефоны и обратная связь на сайте. Чтобы задать вопросы по доставке и оплате, выберите привлекательный для себя вариант в разделе «Контакты».
Оплаченный товар отгружается при поступлении денег на наш расчетный счет.
В нашей компании можно заказать недорогую доставку по всем районам Москвы и населенным пунктам Московской области. Транспортная служба работает с понедельника по пятницу. Вы можете выбрать удобное для себя время в промежутке с 9:00 до 18:00.
При необходимости организуется доставка по Центральному, Приволжскому, Южному, Дальневосточному федеральному округу и в другие регионы РФ, в такие города, как Адлер, Архангельск, Тверь, Самара, Сочи, Геленджик, Владикавказ, Грозный, Магас, Хабаровск и другие. Перевозка осуществляется силами проверенных транспортных компаний с тщательной упаковкой и опломбировкой с нашей стороны. После передачи груза в ТК мы предоставляем заказчику квитанцию с кодом для отслеживания посылки в режиме онлайн. Услугу транспортировки оплачивает клиент.
Источник

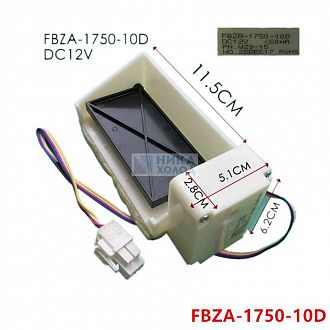

Заслонка с электроприводом Samsung
