Разборка фена Rowenta для ремонта
Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.
Коротко о конструкции
Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.
У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.
По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

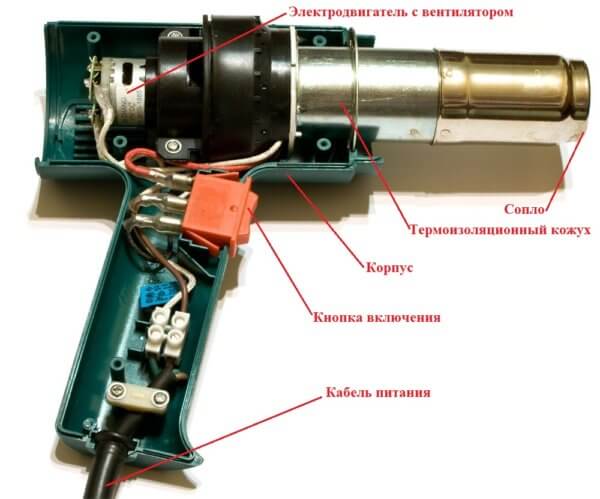

На рисунке ниже показаны основные составляющие любого фена:
- вентилятор;
- электрический двигатель;
- защитная решетка воздухозаборника;
- основа фена — нагревательный элемент;
- термостойкая основа;
- кнопка пуска;
- выключатель термостата;
- шнур подвода питания;
- фиксатор торца рукояти;
- колодка контактов.
Алгоритм демонтажа и поиска неисправностей
Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.
Розетка
Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.
Силовой провод
Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.
Корпус
Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.
Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.
Вентилятор
Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.
Электродвигатель
Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.
Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.
Спираль
Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.
Микросхемы
Разберем типичные виды неисправности:
- основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
- конденсаторы раздуваются — их выпаивают и устанавливают новые;
- неисправные резисторы сразу же темнеют — их необходимо менять.
Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.
Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.
Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.
Источник
Сломался фен для сушки волос
Ремонт фена
Недавно ко мне на ремонт принесли фен не из самых старомодных, но времена ныне иные, кто ремонтирует фен за 10$, а иногда проще купить новый, с учетом, что весь рынок буквально забит дешевыми китайскими фенами. Так что пользуясь случаем, рассмотрим конструкцию и работу фенов для волос.
Работа бытового фена
Фен работает от сети 220 В, 50 Гц. Любой фен для волос имеет две основные части — обогревательный элемент и электродвигатель.
В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном применяются электродвигатели постоянного тока с мощностью до 50 ватт, бывают и исключения.
Проходя через спираль, ток теряет свою начальную силу, поскольку спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.
Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием 220 Вольт, в таком случае, напряжение из сети напрямую подается на электромотор.
К ротору двигателя укреплен винт (пропеллер) который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха.
Мощность фена зависит от толщины использованной спирали и мощности установленного электродвигателя.
Но чаще всего, основные причины неработоспособности — оборванная спираль, нерабочий двигатель, расплавившиеся от тепла контакты выключателей, оборванный сетевой провод или вилка.
Из чего состоит фен:
- Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.
- Электросхема простого фена
- На электродвигатель подается напряжение постоянного тока, полученное посредством диодного моста, состоящего из четырех диодов (или просто от одного диода).
Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т.к. является нагрузкой моста). В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.
Большинство фенов начального уровня имеют простейшую электросхему, в таких фенах только один переключатель, которым включается вентилятор и ТЭН. Нагреватели могут выполняться в различных модификациях, но во всех фенах они выполнены из нихрома, свитого в пружину.
- Однако почти все простые современные фены имеют 2-3 ступени регулировки мощности и потока воздуха.
- Более продвинутые фены имеют плавные регуляторы скорости обдува и температуры обдуваемого воздуха.
- Правила эксплуатации фенов
Рекомендуемое максимально время работы — 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве на пол минуты, и только затем выключить фен. Старайтесь не брать его мокрыми руками, иначе возможно попадание влаги на внутренние элементы схемы, что может привести к замыканию. АКА КАСЬЯН.
О возможных неисправностях несколько слов
Знание проблемы значительно сократит срок ремонта бытового прибора. Наиболее характерные неисправности – это:
- отсутствует питание: техническая модель не включается;
- остановился вентилятор или его лопасти работают не на полную мощность;
- при работающем приборе слышен характерный запах гари;
- появление искры явный признак проблем с силовым агрегатом;
- прекращена подача горячего воздуха. Есть только выход холодного воздуха.
Исходя из знания устройства современных моделей, и возможных причин выхода из строя, давайте рассмотрим разные варианты и попытаемся решить ту или иную проблему.

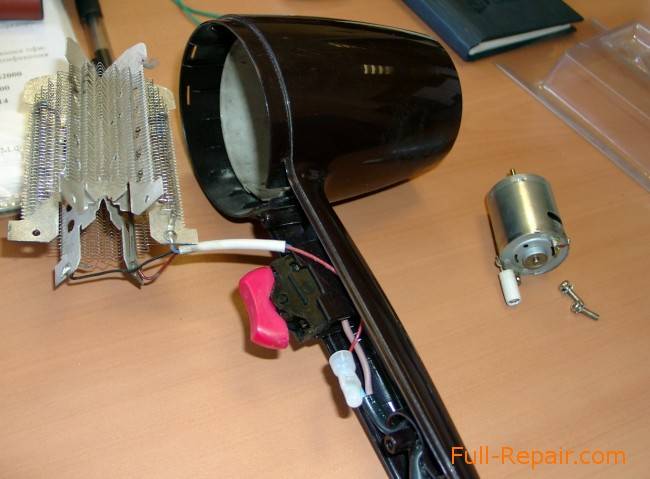

Разборка фена
Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления
Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы
Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки
Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.
Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу
Это очень важно и необходимо для последующей правильной сборки фена
Устройство и принцип работы
Во всех моделях одинаковый набор деталей:
- корпус;
- вентилятор;
- нагревательный элемент;
- модуль управления;
- сетевой шнур;
В двух словах принцип работы можно описать так. Вентилятор, засасывая воздух извне, направляет его в сопло, в котором есть спираль. Если она включена, то наружу будет поступать горячий поток воздуха.
Корпус прибора делают из прочного, жаростойкого пластика. Вентилятор собирают на коллекторном электродвигателе постоянного тока. Работает такой моторчик от напряжения 12, 18, 24 или 36 вольт. Редко встречаются движки переменного тока на 220 вольт.
Для нагревателя используют специальный каркас. Делают его из материала, не проводящего электричество и неспособного гореть. На каркас наматывается нихромовая проволока в виде спирали. По числу режимов прибора делают количество участков спирали.
При работе температура нагревательного элемента поднимается. Если его не охлаждать, то в считаные секунды может возникнуть пожар. Роль охладителя выполняет вентилятор.
Когда прибор влючен, термостат обдувается горячим воздухом. Когда температура элемента увеличивается до критической, контакты у спирали размыкаются. Это придумано, чтобы заставить вовремя отключаться нагревательный элемент.
Чтобы проконтролировать работу термостата, иногда устанавливают термопредохранитель. Он одноразового действия. При перегреве он просто сгорает, прерывая электрическую цепь нагревателя, заставляя устройство принудительно выключиться.
Порядок осмотра
Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:
- Неполадки с кабелем. Начинать процедуру осмотра силового кабеля необходимо именно с розетки. Проблема может крыться в отсутствии электрической сети или каких-либо других неисправностях. Если же вольтаж существует, то нужно осмотреть шнур электроприбора, притом чаще всего поломка происходит в месте, где он входит в корпус. Затем передвигаются к вилке. Перед тем как производить ремонтные работы, необходимо обесточить устройство. Если какие-либо изломы, горелости отсутствуют, то необходимо разобрать фен и проверить места соединения провода с внутренними деталями. Очень часто случается, что отпадает двигатель. Исправить ситуацию можно обычной запайкой.
- Неисправности в вентиляторе. В таком случае устройство просто перестает крутиться или делает это очень медленно. Для выявления причины также потребуется разобрать агрегат, иначе добраться до детали не получится. В самом начале осматриваются крыльчатки, они не должны быть грязными и пыльными. Часто механизм не набирает обороты именно из-за волос, которые на него намотались в процессе эксплуатации. Далее требуется разобрать конструкцию полностью, хорошенько очистить ее и имеющиеся на ней фильтры. Если же манипуляции не произвели нужного эффекта, и прибор не заработал, то самостоятельно поломку не устранить, придется отнести фен в сервис.
- Поломки в двигателе. Самые неприятные неполадки случаются именно с двигателем. Понять, что причина кроется в нем, можно по характерному запаху горелой проводки, а также по искрам, которые проскальзывают в месте, где расположен мотор. Устранить проблему будет непросто, если нет опыта. Вначале необходимо с помощью тестера выявить точное место неисправности, а уже затем, исходя из проблемы, устранять поломку или же полностью заменять элемент новым.
- Проблемы с нагревательным элементом. При такой неисправности из бытового прибора вместо горячего потока воздуха поступает холодный. Чаще всего это случается из-за перегоревшей или вышедшей из строя спирали. Чтобы отремонтировать поломку, необходимо разобрать устройство, вентилятор, таким путем получится добраться до нужной детали и заменить ее. Можно произвести ремонт, но, как правило, через какое-то время она вновь придет в негодность.
Возможные неисправности
В силу своего простого принципа работы, чаще всего возникают следующие поломки бытового фена для волос:
- совсем нет питания (устройство не включается);
- не крутится вентилятор либо лопасти плохо набирают обороты;
- при работе слышен запах гари либо в области двигателя что-то искрит;
- фен не дует горячим воздухом (только холодным).
Если в розетке питание есть, а фен не работает, для ремонта тщательно просмотрите внешний вид шнура: возможно, он где то перебит, перетерся либо надрезан. Самыми проблемными местами шнура считаются место ввода в корпус устройства, а также место соединения с электрической вилкой. Если с виду никаких явных причин поломки обнаружить не удалось, приступайте к разборке корпуса. Разобрать корпус фена своими руками совсем не сложно, главное – найти все крепления и выкрутить их (они могут быть спрятаны за наклейками, резиновыми заглушками и т.д.).
Когда Вы доберетесь до внутренней конструкции (на фото выше), первым делом просмотрите место соединения электрического шнура с остальными элементами цепи. Очень часто мотор не запускается из-за того, что отпадает провод в месте скрепления. Если в Вашем случае все именно так, ремонт может завершиться несложной пайкой либо скруткой жил.
Шнур исправен, но фен все равно не работает? Производим ремонт дальше и проверяем остальные элементы цепи. Если у Вас есть схема Вашей модели устройства, с помощью тестера прозвоните остальные элементы: плавкий предохранитель, выключатель и переключатель режимов. Не редкие случаи, когда бытовой электроприбор перегревается и отключается из-за того, что сгорел предохранитель. Его нужно заменить на точно такой же по характеристикам.
Кстати, бывает обратная ситуация – после включения и сушки волос фен не выключается. В этом тоже вина самого выключателя!
Другая неисправность – не действует кнопка включения/отключения питания. Мы уже рассказывали, как отремонтировать выключатель света. Ремонт в этом случае аналогичен – проверьте размыкающие контакты тестером, зачистите их до металлического цвета и если починить поломку своими руками не получится, замените выключатель. Точно так же проверьте и переключатель режимов, если фен не переключает скорости либо не регулирует температуру (к примеру, не работает на 2 скорости), попробуйте отремонтировать регулятор либо выполните простейшую замену.
Кстати, если при включении вентилятора пахнет гарью, то скорее всего фен воняет из—за сильного загрязнения. Очень часто тщательная очистка помогает решить проблему самостоятельно на дому с минимальным набором инструментов для электрика!
Вот и все, что хотелось рассказать Вам о том, что делать, если фен не работает и как выполнить его ремонт своими руками, если сломался вентилятор, выключатель либо двигатель. Надеемся, что предоставленная инструкция была для Вас полезной и интересной. Кстати, промышленную модель (строительную) отремонтировать можно по этой же инструкции в картинках. По сути, строительный фен по конструкции похож, только более защищен внешне и имеет более мощные детали внутри!
- Как самостоятельно отремонтировать люстру
- Как сделать USB вентилятор из подручных средств
- Обзор электрических тепловентиляторов для дома
Как устроен прибор
Современные плойки, представленные на рынке, отличаются разнообразием форм и набором функций. Но, независимо от бренда или модели, все они схожи по конструкции.
Основа устройства – круглый корпус с нагревательным тэном внутри и треугольной гибкой ножкой-подставкой. К рукояти подсоединен шнур питания с вилкой. Шарнирно прикреплен металлический прижим.
К сожалению, простая конструкция стайлера не гарантирует его надежность и бесперебойную работу. Выходят из строя даже совсем не дешевые модели самых популярных марок.
Если сделать ремонт плойки для волос своими руками, можно сэкономить деньги и время, которые вы потратили бы на визит к мастеру. Главное – правильно разобрать прибор и определить причину неисправности.
Ремонт фена
Если обнаружена неисправность шнура, то он подлежит замене. Целостность шнура можно проверить мультиметром. Включите ваш мультиметр на измерение сопротивления, по очереди замерьте сопротивление жил шнура. Исправная жила покажет ноль, а сгоревшая бесконечное сопротивление.
Термопредохранитель — это цельный элемент. Он короткозамкнутый, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель нужно заменить. В этом случае вам понадобится паяльник и новый предохранитель.
Неисправность может крыться и в термовыключателе. Биметаллическая пластина — основа этого прибора, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.
Еще одной причиной для ремонта может послужить выгорание нагревательного элемента. Это чаще всего случается с феном «Скарлет» (как разобрать его и отремонтировать, можно узнать из статьи). Выгорание спирали может произойти по двум причинам: несрабатывание защиты и большой срок службы. В таком случае нужно заменить спираль, предварительно восстановив защиту. Неработающий двигатель подлежит замене.
Порядок осмотра и ремонт фена
Для того чтобы выполнить ремонт фена для волос необходимо его осмотреть. Прежде всего, любой осмотр начинается с цепи питания.
Ниже вы сможете просмотреть подробную инструкцию, которая поможет качественно выполнить ремонт фена для сушки волос. Эта инструкция подходит для всех видов фена.
Перед осмотром шнура необходимо осмотреть розетку. В большинстве случаев именно она становится причиной поломки. Если с розеткой все нормально, тогда можно переходить к осмотру шнура. Все работы вам необходимо выполнять только на обесточенном приборе. При его осмотре вам визуально необходимо найти причину поломки. Если ее нет, тогда следует разобрать фен.
Внутри этого прибора вы можете столкнуться с несколькими вариантами электрического сопротивления провода:
- Пара разъемных контактов.
- Спайка.
- Проводка размещена в пластиковых колпаках.
Последний вариант является наиболее сложным при выполнении ремонта. Ремонт фена в первую очередь начинается с «прозвонки» проводки. Звонок должен быть в двух жилах одновременно. При выполнении этого вида осмотра вам необходимо помнить, что нельзя делать больше двух отверстий в проводке фена.
Осмотреть контактную площадку фена сможет практически каждый. Вам необходимо взять это устройству в руки и визуально его посмотреть на наличие повреждений. Обычно если она имеет повреждения, тогда их можно увидеть с первого взгляда. Обычно поломку необходимо искать на стыке с корпусом фена. Если пылесос плохо всасывает, тогда тоже следует проверить шнур.
Выключатель и переключатель фена
Когда вы выполняете ремонт профессионального фена для волос вам необходимо замкнуть выключатель и проверить, как фен ответит на этот шаг. Перед началом ремонта фена вам необходимо записать схему расположения проводов. Проверка переключателя скорости и температуры происходит с помощью этой же схемы.
Если при осмотре вы найдете элемент, который работает неправильно, тогда вам необходимо провести его осмотр. Если вы найдете нагар, тогда убрать его можно с помощью ластика. Все контакты вам необходимо протереть спиртом. Если вы найдете сломанные детали, тогда их вы сможете заменить аналогами.
Вентилятор
Забитый воздуховод – это наиболее распространенная поломка на фене. Для устранения этой проблемы вам нужно снять фильтр и провести его чистку.
Если лопасти вентилятора не вращаются, тогда вам нужно осмотреть его на наличие волос. Для его очистки от волос вам нужно снять пропеллер. При этом вам нужно избегать усилий и перекосов.
Спирали
Любой фен может иметь несколько нагревательных элементов. Если вы выявите разрыв спиралей, тогда устранить эту проблему можно с помощью скрутки проводов. Все дефекты у нагревательных элементов вы сможете наблюдать визуально. Если спираль не подлежит ремонту, тогда их нужно заменить аналогичными.
Микросхема
Иногда подложка из гетинакса может трескаться. Именно поэтому для того чтобы качественно выполнить ремонт электрофена вам необходимо укрыть поврежденные места припоем. Иногда испорченные конденсаторы могут раздуваться. Обычно верхняя грань может содержать порезы и когда изделие ломается, оно может раздуваться.
При обнаружении этого дефекта вам необходимо будет заменить конденсатор. Если вы найдете резисторы, которые выгорят, тогда их необходимо заменить.
Термостат
Некоторые фены могут иметь саморегулятор. Обычно этот эффект достигается с помощью резистивного делителя. Дальнейшие действия будут зависеть от контроля параметра. Но иногда можно выполнить следующие рекомендации:
- Полностью исключить датчик и проверить реакцию прибора.
- Замкнуть провода и посмотреть, что будет дальше.
Если не будет никаких изменений, тогда вам необходимо скачать принципиальную схему фена.
Общее устройство фенов
Благодаря широкой распространенности, независимо от производителя, большинство фенов имеют схожую конструкцию. Главными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент — это обычная спираль, которая изготавливается из сплавов с высоким электрическим сопротивлением. Благодаря этому, спираль может нагреваться до высоких температур и не сгорать. В электрических фенах в качестве нагревательного элемента применяется нихромовая проволока. Даже имея очень высокое сопротивление, спираль непременно сгорит, если не будет иметь охлаждения.
Охлаждение у фенов воздушное, то есть, нагревательный элемент охлаждается сильным потоком воздуха. Сила потока рассчитана таким образом, чтобы предотвратить выгорание спирали. Главным элементом в охлаждающем блоке является электродвигатель. Мощность может быть разной и колеблется от класса фена и от его производителя. Чем выше класс фена, тем больше его мощность. Двигатели повышенной мощности ставят на фен Rowenta. Как разобрать его, мы объясним ниже. Двигатели для фенов производят в низковольтном исполнении. Питающее напряжение, как правило, не превышает 12 вольт. Это нужно для обеспечения компактности фенов и безопасной их эксплуатации. Для понижения напряжения до необходимого в схему включена понижающая спираль, которая встроена в нагревательный элемент. Кроме того, фен имеет кнопку включения, которая также может быть и регулятором мощности.
Как разобрать и отремонтировать фен на примере различных моделей
Любой фен Ровента имеет в конструкции основные компоненты. Без них он не будет выполнять свои функции. В конструкцию входят узлы и детали, которые помогают выполнять сушку волос абсолютно любой длины. А модели, имеющие значок ION, дают возможность провести наилучшую укладку волос.
Хотя каждая модель имеет свои переключатели, наружный облик, тем не менее, действуют они одинаково в независимости от этого. Согласно словам специалистов, наиболее сложноустроенная деталь прибора – это тиристор, следовательно, самостоятельно сделать ремонт можно без проблем.
Алгоритм разборки
Ремонт необходимо начинать с обыкновенного осмотра устройства, то есть проведение диагностики. Алгоритм:
- Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
- Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
- Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла — специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.
Поэтому перед разборкой обязательно ознакомьтесь с инструкцией.
Вентилятор. Перед данным элементом находятся защитная решетка и фильтр, которые являются препятствиями для попадания волос вовнутрь фена. Очень часто эта защитная решетка может забиваться волосами, поэтому она нуждается прочистке. Прочистка осуществляется с помощью кисточки небольшого размера.
Электродвигатель. Если данный элемент неправильно функционирует, значит весь аппарат будет барахлить. Причинами некорректной работы электродвигателя могут быть: пробой обмотки либо перегорание диодного моста. После демонтажа необходимо трущиеся компоненты электродвигателя смазать
Также важно осуществить подтяжку проблемных мест, сделать это можно вручную.
Спираль. В наличии почти всех модель имеется несколько спиралей, которые помогают осуществлять работу различных нагревательных режимов воздуха
Их можно восстановить при помощи пайки. Дефекты можно сразу без проблем заметить. В некоторых случаях можно провести замену спиралей компоненты, выполненные из нихромовой нити. Они также имеют подобные характеристики.
Микросхемы. Есть типы неисправности. Например, основание, сделанное из гетинакса, может потрескаться. При этом происходит разрыв оловянной дорожки. Участки, которые повредились, можно залудить, а далее надо выполнить покрытие при помощи припоя. Другая проблема – раздутие конденсаторов. Нужно просто провести установку новых конденсаторов. Также есть вероятность неисправность резисторов. Они становятся темными. Важно просто провести их замену.
Ремонт устройств фирм Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто не просвещен в этом. Так как они имеют регуляторы плавного действия, спирали сделаны из специально предназначенных сплавов. Если их надо соединить, то у вас вряд ли получится сделать это надежно.
Перед демонтированием данного аппарата надо отыскать электрическую схему прибора. Если найти инструкцию не удалось, то можно пройти консультацию со специалистом. Запомните простую истину – провести разборку какого-либо устройства не составляет никакого труда, гораздо сложнее все собрать заново.
Конструкция фена
Для того чтобы выполнить ремонт фена вам необходимо будет ознакомиться с его конструкцией. Чтобы ознакомиться с его конструкцией вы можете разобрать фен. Этот процесс не занимает много времени. Обычно его корпус крепится с помощью шурупов, но иногда производитель может предусмотреть защелки для крепления корпуса. Именно поэтому при разборке вам необходимо быть аккуратным, так как иногда неопытные мастера могут повредить его корпус.
Каждый фен имеет мотор, который работает на постоянном токе. Сетевое напряжение выравнивается с помощью диодного моста. Если вы приобрели дешевое изделие, то в его конструкции вы сможете встретить только 1 диод.
Как правило, выключатель в этом устройстве одновременно должен замыкать цепь, через которую будут питаться спирали. Именно эти спирали и запустят мотор в движение. Также каждое устройство имеет в своей конструкции термостат. Этот прибор будет следить за температурой. Если она начнет подниматься, тогда он отключит нагреватель. Если у вас сломана варочная панель, тогда можете прочесть, как выполнить ее ремонт.
Если дело в нагревательной спирали
Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.
Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.
Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.
Электрический силовой агрегат.
Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.
Фото: Разборка и ремонт фена Maxwell MW-2019 VT.
В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.
Проблемы с микросхемой.
Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.
О проблемах термостата несколько слов.
Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.
Некоторые советы
Ремонт профессионального прибора достаточно сложен. Так как имеющиеся в нем детали оснащаются специальными регуляторами и различными опциями, такими как кнопка Care. Кроме этого, зачастую спираль изготавливают из специального сплава, который при сильном нагреве создает отрицательные ионы, оказывающие благотворное воздействие на качество волос.
Но и такие устройства имеют прежнюю методику:
- кабель;
- выключатели и различные кнопки;
- очистка от пыли и грязи;
- осмотр спирали и мотора;
- контроль конденсатора и резистора.
Но прежде чем проводить самостоятельные ремонтные работы необходимо ознакомиться с принципиальной схемой устройства. Как видно, починить бытовые приборы для сушки волос не так сложно. Но если имеются какие-либо сомнения, то не стоит заниматься починкой самостоятельно, а лучше отнести их в сервисный центр.
Рейтинг лучших плоек
Зная, как разобрать свою плойку и отремонтировать ее самостоятельно, вы продлите срок службы прибора. И это, безусловно, положительный момент. Однако чтобы избежать ремонтных работ или хотя бы минимизировать их, нужно изначально стараться выбирать качественный стайлер.
Сегодня рынок бьюти-приборов изобилует огромным количеством моделей, которые способны придавать локонам самые разнообразные формы. Мелкие и крупные завитки, голливудские локоны, гофре – это далеко не полный список укладок.
Есть в продаже и такие плойки, которые сами выполняют захват и накручивание пряди. Технический прогресс не стоит на месте. Производители делают все возможное для повышения удобства и модернизации функционала стайлеров.
При выборе прибора в первую очередь нужно обращать внимание на бренд. Это – самый главный критерий
Чем серьезнее и известнее фирма, тем дольше прослужит приобретенная плойка и тем лучше будет завивка.
Среди лидеров рейтинга можно назвать такие марки:
Стайлеры перечисленных производителей можно увидеть, наверное, в любом магазине бытовой техники. Их нельзя отнести к дешевым. И тем не менее они пользуются высоким спросом.
Кроме названных марок, есть и профессиональные плойки, которые продаются только в специализированных точках. Если верить отзывам, самыми лучшими среди них считаются:
Разумеется, последние приборы стоят дороже. Правда, они компенсируют затраты своей выносливостью и продолжительным сроком службы.
Ремонт неисправностей вибрационных машинок
Вибрационные устройства работают при помощи пружин, помещенных возле маятника. Если сломалась даже одна из них – машинка выходит из строя. Можно самостоятельно заменить ее, вскрыв корпус устройства и обнаружив поломку. Запасные части на машинки для стрижки продаются в специальных магазинах.
Сильный шум вибрационная машинка часто может издавать из-за больших перепадов в электросети. Некоторые современные устройства имеют специальную регулировку, с помощью которого можно подстроить машинку под уровень напряжения.
Следует помнить, что все ремонт и смазку машинок для стрижки волос необходимо проводить с особой осторожностью, потому что можно повредить «внутренности» машинки, поцарапать их. Любое повреждение скажется на работе вашего устройства.
Закручивая болты, не прилагайте излишних усилий, чтобы не сорвать резьбу. В противном случае болты не смогут удерживать элементы машинки.
Как отремонтировать инструмент: схема
Сначала проводят диагностику строительного фена. Выполняют это визуальным путём и опытным. Для непосредственного ремонта своими руками применяют отвёртку и паяльник. Чтобы заменить нужную деталь, необходимо заранее её приобрести.
- Замена спирали производится с учётом значения сопротивления. Отсоединённые проводники припаиваются на место.
- Чтобы заменить конденсатор, деталь выбирают с учётом характеристик мощности и по номинальному значению напряжения.
- Внешний провод меняется путём разбора фена (его корпуса). Сначала отсоединяют повреждённый провод, проверяют исправность остальных. Когда новый провод будет подсоединён, то проверяют исправность всех проводов и самого устройства. Только потом собирают корпус инструмента, подключают к электрической сети.
Схема ремонта строительного фена:
Устройство прибора
Основные элементы, из которых состоит строительный фен:
- двигатель;
- нагревательный элемент;
- вентилятор.
Мощность у аппарата большая, а производительность зависит от количества литров воздуха, которое пропускает фен за минуту.
У многих современных моделей есть такие функции:
- регулировка потока воздуха и температуры;
- выбор нужного рабочего режима;
- насадки, упрощающие работу с материалами различной прочности;
- определяющий температуру нагрева светодиодный индикатор.
Совет
В отличие от обычного фена строительный имеет намного более мощный электромотор и нагревательный элемент. Внутри корпуса из ударопрочного пластика сосредоточены электромотор, спирали и вентиляторы. Последние представляют собой нагревательные элементы.
Кроме этих элементов, внутри механизма есть дополнительные, которые играют важную роль в работе фена:
- Кнопка выключения. Иногда со встроенным регулятором температуры.
- Регулятор температуры. Выходящий из сопла инструмента воздух нагревается за счёт этого датчика.
- Сменные насадки. Они крепятся на сопло.
Подведем итоги
Чтобы внезапно сломавшиеся щипцы не испортили прическу и настроение, к выбору этого прибора нужно подойти очень серьезно. Но так как приобретение даже самого дорогого стайлера не дает гарантии вечной его работы, лучше сразу обзавестись необходимыми для ремонта инструментами.
Не пытайтесь разобрать утюжок после покупки. Во-первых, она будет еще на гарантии. А во-вторых, есть риск, что вы не соберете ее обратно. И вместо новенького прибора вы получите неработающий набор деталей. Другое дело, если стайлер уже сломался – в таком случае вам терять точно нечего.
Если отремонтировать щипцы самостоятельно не получается – не стесняйтесь обратиться за помощью к специалисту. Ведь главное – это функционирующий прибор, а не то, кто его починил.
Источник
