Форд фьюжн кондиционер ремонт

Кондиционер и климат — работа и поломки

кондиционер, климат-контроль, климат, система охлаждения салона, обогрев салона, вентиляция салона, mk6, кондей, обогрев, подогрев

Вот и я совсем задолбался с кондеем на Фьюжне. Проблема сначала была такая же, как писал Ramses69.
Началось все в прошлым летом, когда кондей отключался в жаркую погоду.
1. Снаружи помыли радиатор, временно помогло. Потом опять. Этим летом вообще уже не холодит. Разобрал морду, вычистил оба радиатора до блеска. Все равно не включается.
2. Все предохранители и реле целы.
3. Вентилятор при нагреве двигателя включается, при включении кондиционера — нет.
4. Напрямую муфта втягивается.
5. На станции проверили давление, система заправлена. Если напрямую включить муфту, то давление начинает расти, то есть и компрессор рабочий.
6. Проверили ошибки в одном каком-то блоке. Висела ошибка, что отключали аккумулятор (тут у меня закралось впечатление, что смотрели не тот блок)
Вот и решение: Полез под машину. Начал проверять все провода. В итоге перебит провод датчика, который стоит на одной из трубок кондиционера (нижняя трубка конденсатора). Датчик хорошо видно снизу машины. К нему подходят 4 провода, один (зеленый) перебит. Припаял, все заработало. Муфта втянулась, пропеллер закрутился.

Катались с другом на его Fusion,дык он и исправный так работает что и смех и грех

В этом с Вами не соглашусь. На новой машине кондей был такой, что ух! Да, со временем стало меньше морозить. Сегодня, при заправке, мне сказали, что давление в контуре ВД на холостых ниже, чем должно быть, а в контуре НД наоборот. Что свидетельствует о неисправности терморегулирующего клапана (или компрессора). Это говорит о низком ресурсе данных запчастей на этой машине, а она всего лишь 2006 года.
Кстати, возможно кому-то поможет: когда на холостых морозит плохо, а если дать газу и подержать обороты в районе тысяч трех, и при этом кондей станет морозить лучше, то проблема как раз в терморегуляторе или компрессоре, как я только что описал.

Сегодня ехал на работу. Климат контроль стоял на 23 градусах. Поддувался в салон прохладный воздух. Неожиданно начал дуть горячий. Отрубил (OFF) вентиляцию, проехал немного (минут 5). Включил. Опять горячий. Поставил 18 градусов подул холодный, плавно (в течении минуты) поднял до 23. Опять дует прохладный. Что это может быть?
Иногда такое бывало, но в другом виде — ставишь меньше 21 градуса — дует холодный во всю. Ставишь больше — жарит горячий.
Что проверять? Датчик температуры? Где он?

Всем доброго времени суток.
Кто нибудь сталкивался с такой проблемой:
Кондиционер работает на холостых как зверь, еще немного и иний из форсунок повалит
Добавляешь оборотов и компрессор по включится то выключится.
Соответственно вгору едем — дует теплом, под гору — холодом
Радиатор мыл, фрион есть.
Прошлым летом была проблема примерно таковоже характера — двигло грелось в жару и кондей сам отключался, решилось мытьер радиаторов.
Но в этот раз двигло не греется.
Че может быть не соображу.

Скорей всего где-то протечка фриона или в системе где он циркулирует попал воздух.
Надо ехать в сервис и смотреть.
Если воздух попал, то он как раз будет дуть теплом или же если он есть, то может резко охладить и пойдет иней.
Проверь все на диагностике.

не капает снизу

видимо забилось дренажное отверстие испарителя.

пассажирский коврик влажный

где искать эту дырку чтобы прочистить?

Доброго времени суток!

Имеется проблема с индикацией температуры двигателя и работой кондиционера на Форд Фиеста mk6 2006 г.в., 1.4л.
Постараюсь описать как можно подробнее.

Началось все с того, что в жаркую погоду при обычной езде без включенного кондиционера стрелка температуры двигателя срывалась в самое верхнее положение, борт.компьютер выдавал сообщение «высокая температура двигателя», через несколько секунд возвращалась обратно. И так несколько раз за одну поездку. Сначала думал, что где-то плохой контакт. Пошевелил штекер на датчике температуры двигателя, покатался немного, вроде прошло.
Через неделю вновь стукнуло +30, проблема опять проявилась. Но на этот раз более серьезно. Вышли из магазина, я завел машину, все ок. Включил кондиционер, он немного охладил салон и тут понеслось. Стрелка опять метнулась к максимуму, потом опустилась до минимума, загорелся CHECK ENGINE, и кондиционер перестал охлаждать, т.е. из воздуховодов пошел теплый воздух.
Самое странное, что спустя несколько дней, когда стукнули холода до +10, данная проблема ушла, лампочка CHECK ENGINE не горела, и кондиционер работал как надо. Но как только на улице тепло, проблема возобновляется.
По описанию из руководства по эксплуатации вычитал, что такое может быть из-за неисправности датчика температуры двигателя. Сегодня датчик поменял, результата не дало. Завтра попробую съездить к официалам на диагностику.

Может знает кто, что такое могло случиться, что система так себя ведет? Заранее спасибо.

Всем добрый вечер!
Кто знает такую неисправность в Fusion
Нажимаю на панели кнопку кондиционера, при
этом контрольная лампочка загорается, но сам
кондиционер не запускается. Предохранитель по схеме
F4 на кондиционер проверил и он оказался целый.
Дальше где то в моторном отсеке реле, но пока не стал
искать, а решил предварительно послушать бывалых.
Если кто сталкивался с такой проблемой, поделитесь
советом.
Заранее благодарен

Зачем гадать, если можно поехать и сделать диагностику, стоит копейки, да и спокоин будешь!

Источник

Форд фьюжн не работает кондиционер

Ford Fusion › Бортжурнал › Ремонт кондиционера.

С приходом тепла и жары в наши края, захотел я как то прохлады в машине. Включил кондиционер… а холода и нет. Первая мысль была, надо заправить! Ведь машина у меня 4 года, и кондиционер я ни разу не заправлял. Цена заправки в сервисе 2-2,5 тыс руб. Знакомый дал телефон мужика, который заправляет «на дому», и стоит это 1,5тыс.

Поехал я в гости к этому мастеру. Сняли левую фару (со стороны пассажира). Под фарой собственно сам бачок для газа. Слева штуцер заправки, справа датчик давления.

Это муфта кондиционера. По включению кнопки в салоне, эта муфта прижимается к ролику, тем самым запуская кондиционер, и воруя немного мощности двигателя.

Проверили давление в системе. Все в норме. Заправлять ничего не надо. Но кондиционер то не работает, т.е. кнопку нажимаешь, она горит, но холода нет. Начали искать проблему, и вычислили ее быстро, не прижимается муфта кондиционера к ролику. Проверили реле — все рабочие. Предохранители — работают. В итоге мастер по заправке вынес вердикт — проблема в электронике. Ничем помочь не могу. За работу взял 200р.

Немного расстроенный, еще бы, электроника это вам не пару болтов открутить, это ж сложно! Возвращаясь домой, увидел надпись на гаражах «Автоэлектрик, компьютерная диагностика и т.д.». Заехал в гости, а там в гаражах целый автосервис сделан. Электрик выслушал что не работает, и сходу приговорил датчик давления. Раз давление в системе есть, и реле в порядке, значит нет сигнала от датчика давления, и либо он умер, либо дело в проводке до него. Когда отключали провода (на фото №1), увидели что 1 провод под гофрой просто сгнил. За 1тыс деревянных он поменял мне 2 провода (еще один забраковал, была повреждена оплетка). С его слов, при повреждении провода, он сгнивает за пару месяцев зимы. После ремонта проводки кондиционер заработал и холодит отлично.

Дома же, заметил что левая фара как то утоплена внутрь. Когда снял, увидел что выпало крепление фары к крылу.

Хорошо что не потерялось по пути. Чтобы понять как ее вставить, пришлось открутить вторую фару.

На этом проблемы у Фью кончились. Теперь в выходные предстоит подготовка к дальней дороге на юг. Надо поменять все фильтры и масло.

Кондиционер и климат — работа и поломки

кондиционер, климат-контроль, климат, система охлаждения салона, обогрев салона, вентиляция салона, mk6, кондей, обогрев, подогрев

Вот и я совсем задолбался с кондеем на Фьюжне. Проблема сначала была такая же, как писал Ramses69.
Началось все в прошлым летом, когда кондей отключался в жаркую погоду.
1. Снаружи помыли радиатор, временно помогло. Потом опять. Этим летом вообще уже не холодит. Разобрал морду, вычистил оба радиатора до блеска. Все равно не включается.
2. Все предохранители и реле целы.
3. Вентилятор при нагреве двигателя включается, при включении кондиционера — нет.
4. Напрямую муфта втягивается.
5. На станции проверили давление, система заправлена. Если напрямую включить муфту, то давление начинает расти, то есть и компрессор рабочий.
6. Проверили ошибки в одном каком-то блоке. Висела ошибка, что отключали аккумулятор (тут у меня закралось впечатление, что смотрели не тот блок)
Вот и решение: Полез под машину. Начал проверять все провода. В итоге перебит провод датчика, который стоит на одной из трубок кондиционера (нижняя трубка конденсатора). Датчик хорошо видно снизу машины. К нему подходят 4 провода, один (зеленый) перебит. Припаял, все заработало. Муфта втянулась, пропеллер закрутился.

В этом с Вами не соглашусь. На новой машине кондей был такой, что ух! Да, со временем стало меньше морозить. Сегодня, при заправке, мне сказали, что давление в контуре ВД на холостых ниже, чем должно быть, а в контуре НД наоборот. Что свидетельствует о неисправности терморегулирующего клапана (или компрессора). Это говорит о низком ресурсе данных запчастей на этой машине, а она всего лишь 2006 года.
Кстати, возможно кому-то поможет: когда на холостых морозит плохо, а если дать газу и подержать обороты в районе тысяч трех, и при этом кондей станет морозить лучше, то проблема как раз в терморегуляторе или компрессоре, как я только что описал.

Сегодня ехал на работу. Климат контроль стоял на 23 градусах. Поддувался в салон прохладный воздух. Неожиданно начал дуть горячий. Отрубил (OFF) вентиляцию, проехал немного (минут 5). Включил. Опять горячий. Поставил 18 градусов подул холодный, плавно (в течении минуты) поднял до 23. Опять дует прохладный. Что это может быть?
Иногда такое бывало, но в другом виде — ставишь меньше 21 градуса — дует холодный во всю. Ставишь больше — жарит горячий.
Что проверять? Датчик температуры? Где он?

Скорей всего где-то протечка фриона или в системе где он циркулирует попал воздух.
Надо ехать в сервис и смотреть.
Если воздух попал, то он как раз будет дуть теплом или же если он есть, то может резко охладить и пойдет иней.
Проверь все на диагностике.

не капает снизу

видимо забилось дренажное отверстие испарителя.

пассажирский коврик влажный

где искать эту дырку чтобы прочистить?

Доброго времени суток!

Имеется проблема с индикацией температуры двигателя и работой кондиционера на Форд Фиеста mk6 2006 г.в., 1.4л.
Постараюсь описать как можно подробнее.

Началось все с того, что в жаркую погоду при обычной езде без включенного кондиционера стрелка температуры двигателя срывалась в самое верхнее положение, борт.компьютер выдавал сообщение «высокая температура двигателя», через несколько секунд возвращалась обратно. И так несколько раз за одну поездку. Сначала думал, что где-то плохой контакт. Пошевелил штекер на датчике температуры двигателя, покатался немного, вроде прошло.
Через неделю вновь стукнуло +30, проблема опять проявилась. Но на этот раз более серьезно. Вышли из магазина, я завел машину, все ок. Включил кондиционер, он немного охладил салон и тут понеслось. Стрелка опять метнулась к максимуму, потом опустилась до минимума, загорелся CHECK ENGINE, и кондиционер перестал охлаждать, т.е. из воздуховодов пошел теплый воздух.
Самое странное, что спустя несколько дней, когда стукнули холода до +10, данная проблема ушла, лампочка CHECK ENGINE не горела, и кондиционер работал как надо. Но как только на улице тепло, проблема возобновляется.
По описанию из руководства по эксплуатации вычитал, что такое может быть из-за неисправности датчика температуры двигателя. Сегодня датчик поменял, результата не дало. Завтра попробую съездить к официалам на диагностику.

Может знает кто, что такое могло случиться, что система так себя ведет? Заранее спасибо.

Зачем гадать, если можно поехать и сделать диагностику, стоит копейки, да и спокоин будешь!

Ford Fusion — предохранители и реле

Субкомпактвэн Ford Fusion европейской сборки производился на заводе в Германии в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с бензиновыми и дизельными двигателями объёмом 1,2 1,4 1,6 литра. За этот период автомобиль прошел рестайлинг один раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фьюжн, а так же их схемы и фотографии. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для ознакомления полное руководство по ремонту и обслуживанию.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение элементов схем блоков может отличаться от представленного. Сверяйте описание со своей технической документацией. А если обладаете другим поколение Форд Фьюжн (модели с 2012 года выпуска), тогда изучите данную публикацию.

Блоки под капотом

Монтажный блок

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо поднять саму аккумуляторную батарею.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Обозначение

p, blockquote 8,0,0,0,0 —>

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Расшифровка

p, blockquote 13,0,0,0,0 —>

• R1 — Выключение А/С при широко открытой дроссельной заслонке
• R2 — Высокоскоростной режим вентилятора охлаждения двигателя
• R3 — Вспомогательный отопитель (отопитель РТС)
• R4 — Вспомогательный отопитель (отопитель РТС)

Блок в салоне

Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Актуальное назначение будет представлено в виде схемы на обратной крышки.

p, blockquote 17,0,0,0,0 —>

Фото — схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Описание предохранителей

p, blockquote 20,0,0,0,0 —>

F1	Резерв
F2	Прицеп
F3	Прицеп
F4	10А Система отопления (кондиционирования) и вентиляции салона
F5	20А Антиблокировочная система (ABS)
F6	30А Антиблокировочная система (ABS)
F7	15А Коробка передач Durashift EST
F8	7,5А Электропривод наружных зеркал заднего вида
F9	10А Левая фара ближнего света
F10	10А Правая фара ближнего света
F11	15А Освещение при движении в светлое время суток
F12	15А Цепь питания системы впрыска, ЭБУ системы впрыска
F13	20А Система управления двигателем (дизель)
F14	30А Стартер
F15	20А Топливный насос
F16	3А Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17	15А Переключатель приборов наружного освещения
F18	15А Автомагнитола
F19	15А Освещение при движении в светлое время суток
F20	7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	Резерв
F22	7,5А Габаритный свет левая сторона
F23	7,5А Габаритный свет правая сторона
F24	20А Центральный замок и звуковой сигнал охранной сигнализации
F25	15А Аварийная световая сигнализация
F26	20А Электрообогрев заднего стекла двери задка
F27	15А Звуковой сигнал
F28	3А Аккумулятор, стартер
F29	15А Прикуриватель
F30	15А Система зажигания
F31	10А Переключатель приборов наружного освещения
F32	7,5А Электрообогрев наружных зеркал заднего вида
F33	7,5А Переключатель приборов
F34	Резерв
F35	7,5А Подогрев передних сидений
F36	30А Стеклоподъемники
F37	3А Антиблокировочная система (ABS)
F38	7,5А Электронный блок общего назначения
F39	7,5А Подушки безопасности
F40	7,5А Автоматическая коробка передач
F41	Резерв
F42	30А Обогрев ветрового стекла
F43	30А Обогрев ветрового стекла
F44	3А Автомагнитола
F45	15А Стоп-сигналы
F46	20А Стеклоочиститель и омыватель ветрового стекла
F47	10А Стеклоочиститель стекла двери задка
F48	7,5А Фонарь заднего хода
F49	30А Электродвигатель отопителя
F50	20А Противотуманные фонари
F51	15А предохранитель дополнительного прикуривателя
F52	10А Левая фара дальнего света
F53	10А Правая фара дальнего света

За прикуриватель отвечает предохранитель номер 29 и 51 на 15А.

Обращаем внимание, что за работу центрального замка, аварийную сигнализацию, поворотники, дворники, освещение салона и систему диагностики так же отвечает Gem — блок, находящийся под панель приборов со стороны водителя, за перчаточным ящиком.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Руководство Форд Фьюжн

Нужно больше информации про ремонт и эксплуатацию Ford Fusion европейской сборки? Ознакомьтесь с данным руководством: «скачать«. А если остались вопросы задавайте их в комментариях.

Не работает кондиционер, прошу совета — Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Вывешиваем переднюю часть автомобиля. Устанавливаем её на надежную опору.

Снимаем правый подкрылок переднего колеса Снимаем защитный кожух ремней. Для этого ford fusion кондиционер открутить болты, которыми он крепится к двигателю. Разрезаем ножом ремень привода компрессора кондиционера и снимаем. Протираем шкивы компрессора кондиционра и коленвала.

Кондиционер и климат — работа и поломки

На новой машине кондей был такой, что ух! Да, со временем стало меньше морозить.

Сегодня, при заправке, мне сказали, что давление в контуре ВД на холостых ниже, чем должно быть, а в контуре НД наоборот. Ford fusion кондиционер свидетельствует о неисправности терморегулирующего клапана или компрессора.

Это говорит о низком ресурсе данных запчастей на этой машине, а она всего лишь года.

Неисправности, ремонт и обслуживание кондиционера Ford Fusion (Форд Фьюжен)

Кстати, возможно кому-то поможет: Заказал уплотнительные кольца 2 шт р. Поехал в ford fusion кондиционер контору в 2 гисе себя позиционирует как спецы по кондеям в Челябинске. Приехал там у него аншлаг, народ подъезжает, дозаправляет и уезжает. Деваться не куда, жду. Сразу эти шаражники сказали: В общем пошарохавшись вокруг ford fusion кондиционер минут 20 и смотря на то что до меня всем пох.

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Соответственно я выбираю следующие режимы переключения передач. На ровной дороге переключаем на.

В горку на С горки на оборотах. При таком режиме топливо расходуется практически так же как и без кондея.

Разницы либо вообще нет либо в пробках максимум в 1 литр на км начинает больше кушать. Так что не бойтесь им пользоваться.

В день человек в среднем проезжает по километров. Соответственно в худшем случае в потратите дополнительно 30 реблей за дня работы кондиционера. Что для вас дороже: Зимний режим работы предусматривает пониженные обороты переключения передач.

На ровном месте снег, наледь, каша переключаемся на С горки вообще не разгоняемся. Нахер это.

Держим ровную скорость оставаясь на выбранной передаче. С чем это связано? Зимой высока вероятность проскальзывания колес при троганьи с места и при резком бросании педали сцепления. Соответственно в момент переключения на высоких оборотах возникает опасность проскальзывания колес которое может привести к потери управляемости. ford fusion кондиционер

Плюс при проскальзывании двигатель продолжает есть бензин, а машина остается на месте, ну и естесственно мы тратим драгоценный бензин впустую, так как движения не производим.

Не работает кондиционер на форд фокус 2 — причины неисправности

Не работающий кондиционер на втором фокусе неисправность достаточно частая и известная. Обычно такую неисправность владельцы Форд Фокус 2 обнаруживают после зимы. Солнышко начинает припекать и автовладельцы начинают пользоваться кондиционерами. Но бывает так, что нажимаешь кнопку кондиционера, а воздух как дул теплый, так и дует. Тут незадачливый владелец второго фокуса и начинает задумывать — почему не работает кондиционер? А не работать кондиционер на Ford Focus 2 может по нескольким причинам, и причины эти хорошо известны.

Не включается кондиционер

Существует две основные причины неисправного кондиционера на втором Фокусе. Первая это недостаточное давление в системе(разгерметизация системы) и вторая это обрывы в электрической цепи.(проще говоря проблемы с электрикой). При чем начинать поиски всегда лучше с диагностики первой проблемы т.к. при низком давлении кондиционер просто не заработает.

Итак, первое что необходимо сделать это проверить давление. Для начала просто нажмите на ниппель на трубке кондиционера. Если оттуда еле-еле стравливается давление и поток газа слабый или вообще не идет — значит 99%, что кондиционер не работает из-за этого. Дорога вам в автосервис специализирующийся на автомобильных кондиционерах. Но не спешите сразу заполнять систему! Для начала нужно узнать, где происходит утечка. Можно конечно посмотреть и самому. Осмотрите радиатор кондиционера, трубки и стыки. Все должно быть сухо, плотно прилегать и не болтаться.

Дело в том, что зимой мы кондиционером не пользуемся, а в системе кондиционирования находится масло, которое при его эксплуатации смазывает всю систему изнутри, включая всевозможные сальники, прокладки и уплотнители. Из-за долгого простоя системы, все эти резиновые соединения могут рассыхаться, трескаться и т.д., что приводит к разгерметизации системы и выходу фреона. Так же проверьте все на наличие трещин.

На специализированной СТО найти места утечки фреона гораздо проще. Дело в том, что там используются электронные детекторы утечки, либо ультрафиолетовый метод — в систему закачивают фреон с добавлением ультрафиолетовой присадки — несколько дней автомобиль эксплуатируется с включенным кондиционером, после чего вновь приезжает на СТО. Места утечки окрасятся в ярко зеленый цвет.

Вторая по распространенности причина это неисправность в электрической цепи кондиционирования автомобиля. Начать проверку цепи лучше всего с диагностики. Все дело в том, что в Форд Фокус 2 стоит два датчика давления. Если один из них неисправен, муфта кондиционера не запустится. Диагностика может точно показать какой именно неисправен. Неисправный датчик давления фреона(стоит на компрессоре) одна из самых распространенных проблем.

Не забудьте проверить банальный предохранитель!

Так же частой проблемой бывает реле кондиционера. Можно попробовать перемкнуть в гнезде реле контакты на прямую. Это не дает гарантии того, что неисправно реле, но дает гарантию того, что если муфта заработала, то проблема не в ней. Обязательно проверьте на целостность все фишки и провода идущие от них. Частой проблемой бывает обрыв провода на фишке идущей к ЭБУ.

Если воздух дует чуть чуть холодней чем на улице, то проблем может быть несколько — забитый салонный фильтр, неисправность вентиляторов.

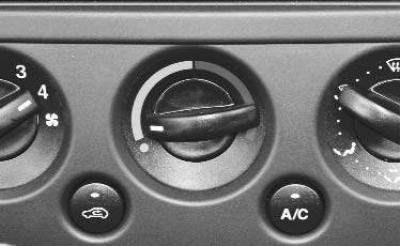

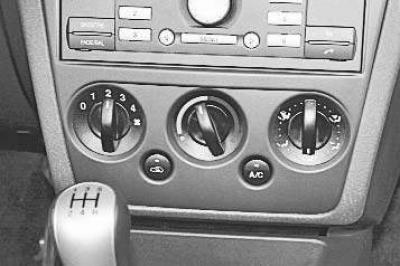

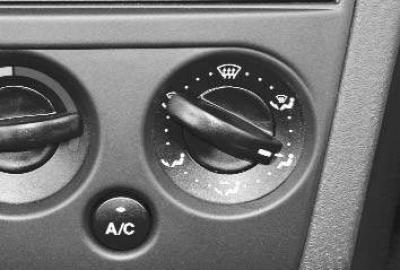

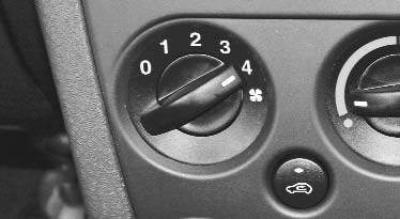

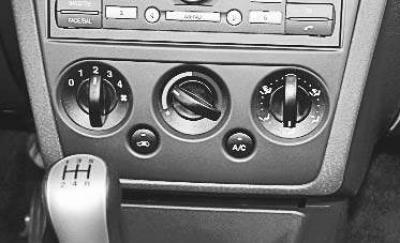

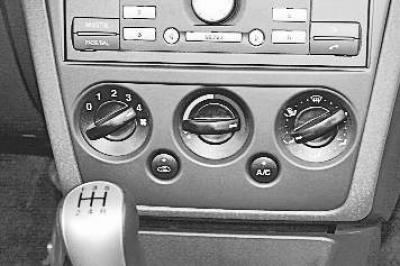

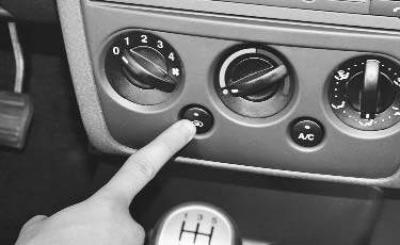

Отопление (кондиционирование) и вентиляция салона
Общая информация. Устройство автомобиля. Форд Фьюжн

Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Примечание. Систему кондиционирования воздуха устанавливают на часть автомобилей.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

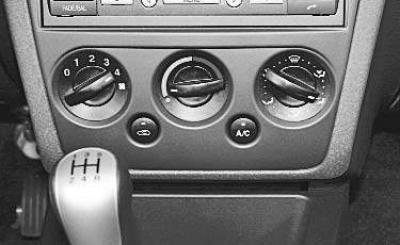

Количество, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системами отопления, вентиляции и кондиционирования.

Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды.

Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха в неподвижный автомобиль включите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.

Для изменения направления подачи воздуха выберите рукояткой регулятора распределения потоков воздуха один из четырех вариантов (по часовой стрелке):

• подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
• подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
• подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
• подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

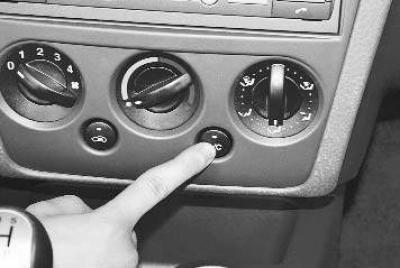

Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера (если он установлен на автомобиле) – в ней загорится контрольная лампа зеленого цвета. Для выключения кондиционера повторно нажмите на кнопку.

Примечание. Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «0» (вентилятор выключен) или температура окружающего воздуха ниже 0°С. Это не является признаком неисправности, а предусмотрено конструкцией.

Внимание! Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и др.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

Для включения режима рециркуляции нажмите на выключатель режима рециркуляции (в выключателе загорится контрольная лампа). При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при повышенной запыленности и загазованности окружающего воздуха.

Внимание! Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

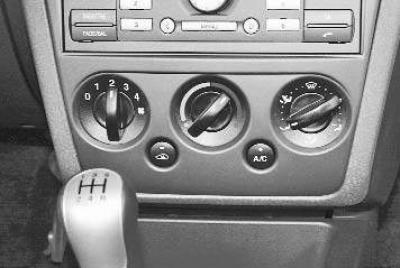

В зависимости от различных комбинаций включения переключателей блока управления система отопления и вентиляции работает в следующих основных режимах:

– максимальный режим охлаждения. Используется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, чтобы удалить нагретый воздух из салона. Выключатели кондиционера и рециркуляции воздуха должны быть включены;

– нормальный режим охлаждения. Используется при поездках по городу и за городом при умеренно теплой погоде. Выключатель кондиционера должен быть включен, выключатель рециркуляции — выключен;

– режим вентиляции. Используется в межсезонье, для которого характерна пониженная температура;

– максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Выключатель кондиционера должен быть выключен, выключатель рециркуляции — включен;

– нормальный режим отопления. Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления. Выключатели кондиционера и рециркуляции воздуха должны быть выключены;

– режим обдува ветрового стекла и стекол передних дверей. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха. Выключатель кондиционера может находиться в любом положении в зависимости от температуры окружающей среды, а выключатель рециркуляции должен быть выключен.

Примечание. Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.

Примечание. Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Примечание. Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.

Примечание. Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.

Источник
