Ga 990xa ud3 ремонт

Ga 990xa-ud3 не запускается

Добрый день.
Имеется следующая конфигурация:
— ga 990xa-ud3 rev 3.0 BIOS — Feh
— corsair CMZ8GX3M2A1600C9 4+4
— FX 8370
— GTX 1060
— обычный корпус
— COUGAR STX650 650W
— SSD 220 Гб
— на корпусе есть зуммер который подключен к МП
— прямое подключение к розетке через сетевой фильтр

На днях приключилось следующее:за день до случая я на 100% уверен что система работала стабильно и на ночь отключалась полностью, сетевой фильтр также был отключен, а на следующий — при включении черный экран, работа вентиляторов (системный и ЦПУ) и ничего — никаких сигналов.
После выкл-вкл питания картина не поменялась — система не стартовала, сигналов небыло. Клавиатура usb и другая переферия не заводилась т.к. питание на usb не подавалось.
Что было предпринято:
1) ну естественно сброс CMOS, вытаскивание батарейки — без результата
2) отключение всей переферии, оставил только видюху, проц и планку проверенной памяти — все еще без результата
3) поменял видюху на заведомо рабочую — без результата
4) поменял проц на заведомо рабочий fx4350 — все также молчит
5) прочитал на форумах про восстановление BIOS путем вкл. и удержания кнопки питания — не работает
6) прочитал про порчу CRC BIOS во время проверки путем замыкания 1 и 8 ноги чипа в опр. момент времени — через какое то время получилось,
появился биос пикнул что проверка прошла успешно,и из b_bios прошилась прошивка FD (в этот момент стоял проц fx4350 , т.к. он совместим с этой версией прошивки) и вроде бы все хорошо, но:
после выключения и включения питания ситуация BIOS опять завис, ситуация повторилось, сбросил биос, затем после выключения питания и включения, биос стартовал, Но ТОЛЬКО ЧЕРЕЗ МИНУТУ-другую, до этого системный вентилятор то включался, то менял скорость оборотов, а потом все запустилось.
И самое интересное, что биос может стартовать нормально раза 2, а затем опять уйти в себя, затем на 3 разе снова стартануть нормально, либо стартануть минут через 3 или вообще не стартануть.
Иногда после включения биос минуту-другую молчит — вентилятор ЦП иногда в это время стоит, затем может показаться синий экран с надписью сверху DUAI BIOS UEFI, затем МП перезапускается, затем может стартануть удачно или еще раз повторить вышеописанное.
Причем это не поддается какой-то логике, полный рандом и не важно какой проц стоит в МП в этот момент, они оба рабочие.
Уж и пальцами немного давил при запуске на мосты и цп — вообще без реакции, вроде бы и без программатора переливал прошивку FD с резервного биоса на m_bios, и все равно система стартует через раз или вообще может не стартануть, батарейку менял, блок питания поверял мультитестером все линии, все ОК, на МП визуально все тоже в порядке -проверял и запускал на столе.
Подскажите, может есть советы про проверку МП мультиком — куда ставить щупы для замера основных напруг, думаю уже новую МП покупать но хотел бы пока попробовать диагностировать текущую.
Сам думаю все таки на повреждение m_bios, причем такое, что ее перепрошивка результата не дает, ну или может северник где-то отвалился.НО САМОЕ ИНТЕРЕСНОЕ — если все таки система запустится, то потом работает стабильно, на мосты нажимаю, на ЦП -все ОК, любые стресс тесты — все ОК.
Отправлено спустя 8 минут 36 секунд:
Странно во все этом то, что тяжело добиться чтобы биос стартанул корректно, но если проверка прошла, уже в ОС совершенно никаких проблем, если бы был отвал моста или другого компонента, то тогда и в ОС были бы косяки, синий экран и прочее, а по факту все ОК, но вот после перезагрузки не отключая питание или после отключения из ОС и включения все по новой, когда как, происходит рандомно, и вроде бы после воссстановления прошивки из b_bios в m_bios получается я как бы заново прошил биос без программатора, но это не дает эффекта.

Интересно, а при такого восстановления из бэкапа прошивается ли область BOOT BLOCK? Может в ней дело?
Вот на что тут думать, подскажите пожалуйста.
Вот на что тут думать, подскажите пожалуйста.

Помощь в написании контрольных, курсовых и дипломных работ здесь.

Ga-990xa-ud3 оторвал транзистор
Доброго времени суток. По своей жопорукости оторвал транзистор. Собстно вопросы. Что будет если.

Подбор видеокарты для ga-990xa-ud3
Имеется материнка ga-990xa-ud3. Стояла видеокарта с шиной 256 bit — сгорела. Хочу купить с шиной.

Перестала стартовать мать GIGABYTE GA-990XA-UD3
На пустом месте перестала стартовать мать GIGABYTE GA-990XA-UD3 — при включении один короткий .

Резкий перегрев процессора Amd Fx-8350 на GA-990XA-UD3
Господа!У меня при виходе из спящего режима резко нагревается процессор и выключается.

Ох уж эти гигабайты с их придурочными биосами(((

Если честно, напоминает слёт биоса просто.
Лично я бы попытался на програматоре вшить туда новый биос с сайта.

Источник

Помощь с ремонтом материнской платы Gigabyte ga 990fxa-ud3

Gigabyte ga 990fxa-ud3 rev 4

где то 3 месяца тому как случилась вспышка в системнике пока он стоял в простое, думал прокашлялся БП и дальше все работало в обычном режиме, сейчас комп начал тупить, разобрал что бы выяснить и обнаружил прогар текстолита, ЦП (fx 9370) греется до 70 в обычных задачах, мост тоже, в простое где то 30 градусов

комп включается, или сразу виснет или работает дальше, в просмотре видео или под нагрузкой в играх работает около часа, дальше гаснет

по схеме платы нашёл что прогорел именно dec 20

за что он отвечает я не знаю, прошу помощи Пикабу дабы понять можно ли ещё спасти плату и её починить и если да теоретически за сколько и кто может помочь в СПБ

Найдены возможные дубликаты

Сообщество Ремонтёров — Помощь

6.1K поста 10.1K подписчиков

Правила сообщества

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют основные базовые Пикабу.

может это одна из фаз и он без нее проживет еще

вообщем при чистке раскрошились некоторые диоды и плата теперь больше не запускается, стартует раскручиваются вентиляторы и гаснут

в хоз.товарах часто встречается цапонлак. Укрыть медь от внешней среды будет нормально.

Обязательно хорошенько почистите, может из-за пыли только «прошило» с плюса на минус и оплавило лак. Мне кажется, что последствий от этого не возникло. Только косметические дефекты на плате. Прогары текстолита подчистить, медные дорожки лаком покрыть и должно работать, Даже конденсатору ничего не будет. из-за короткого замыкания блок питания должен был выключиться, так что скорее всего исход ремонта (при таком раскладе это даже не ремонт) положительный

каким лаком если что покрывать?

Пропылесось для начала. И если только сейчас начал тупить, то проблема может быть тупо , что между радиатором и вентилятором у тебя (у проца) валенок из пыли, да термопаста пересохла. Почисти, перемажь, проверь как вентилятор вращается, при необходимости замени. Если улучшений не будет — ищи кто ремонтирует платы. И вообще мне кажется что тебе будет достаточно любой другой платы с AM3+ сокетом и ddr3. Не думаю, что у тебя больше одной видеокарты может стоять. ИМХО.

и да валики из пыли были у всех конденсаторов которые сверху накрывало дополнительным радиатором, может из за этого все и происходит, почищу и буду надеяться на лучшее =)

да видуха только одна а вот hdd аж 6 штук и дополнительные порты pci иметь хотелось бы =) а вообще просто дорога сердцу эта материнка =)

просто как раз где то год или 2 тому как чистил и всё заменял обычно после этого стоит нормально аж 4-5 лет и не парится, сейчас конечно все сделаю по кругу может и поможет =)

Хули он такой пыльный? Не мудрено, что крякнул. Выпаивай раз прогорел )))

вот об этом то и вопрос я сам не пайщик и не ремонтник, закинул пост дабы понять ремонто пригодно или нет

плате лет 10, несколько раз уже чистил её, это её ещё не худшее состояние =)

Отличная в своё время плата была — сам пользовал.

Починить — возможновероятнонеисключено. Скорее всего, обойдётся недёшево, но всяко дешевле сборки новой машинки.

я бы с радостью купил бы новую сам, но их увы уже нет практически судя по яндексу и гуглу, на авито тоже редко встретишь данную плату

надеюсь удастся починить, уж больно хорошая плата =)

спасибо, буду иметь в виду

Проверил данная плата мой проц не поддерживает 🙁

Классика сборки

Когда нет денег на игровой ноутбук, но очень хочется

Корпус для пк в стилистике Cyberpunk 2077, часть 1

Давно горел идеей сделать свой корпус для пк и вот я решился.

Начал в компасе прикидывать варианты ,на фото ниже 6 вариант конструкции.

Было вырезано много деталей на лазере, в собранном виде выгладит примерно так

Далее собираю все и несу к бате на работу для покраски (частично не все детали были еще готовы).

Лого компании CD Projekt red должен был быть раскрашен ,но я немного подзабил забыл

Кулера воткнул какие были(. Как зп придет возьму без подсветки.

Дорезаю недостающие детали

Опять крашу, но теперь в гараже, и уже сам.

Маляр я так себе

И начинаю мучение с боковой крышкой. Спойлер ее нужно переделывать на манер букв, а именно для меньших трудозатрат вырезать отдельно(покрасить) и приклеить по контуру.

Много мучений. Наклеиваю скотч на закосяченую крышку, обрезаю и переклеиваю на окрашенную.

Готово иду задувать

Результат краска сделал бум(порвало). Собираюсь иду в гараж в попытках спасти рисунок

Это мой первый пост, не бейте палкой пожалуйста)

Ретро футуризм

Видеокарта Gigabyte RX580 8G после грозы и нескольких СЦ

Видеокарту Gigabyte RX580 передали на срочный ремонт. Карта из ПК после грозы, в котором сгорело всё. Самой ценной была видеокарта, поэтому её решили ремонтировать. Остальное железо просто выбросили.

Со слов владельца карточка уже побывала в ремонте несколько месяцев. Отремонтировать не смогли.

Вскрываю и сразу же вижу следы «профессионалов»

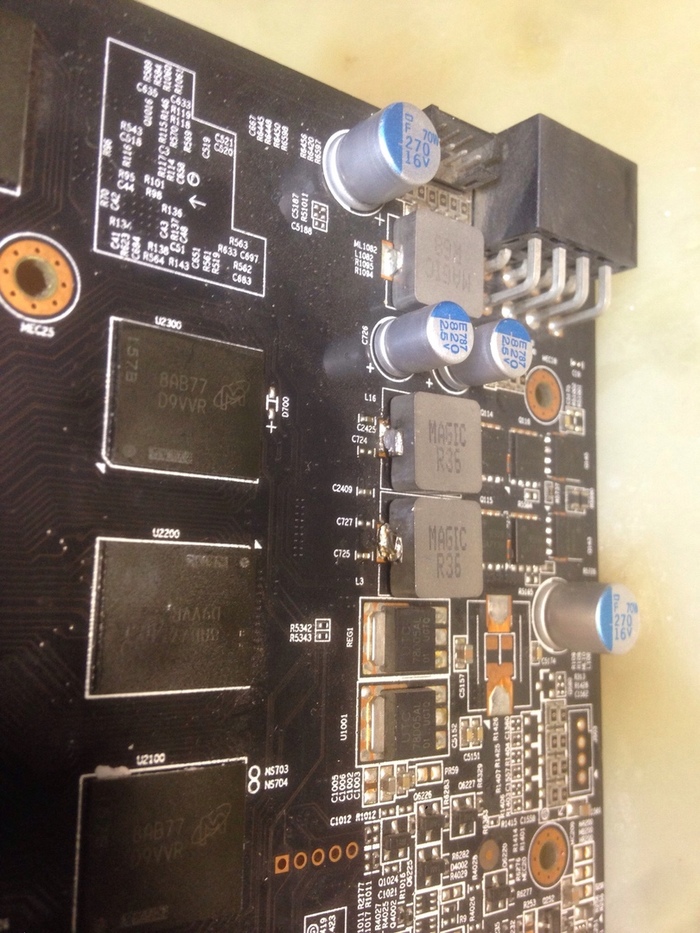

Линия питания видеопамяти. Замеряю сопротивление — норма. Значит есть шанс что видеочип выжил после попыток ремонта.

Провожу остальные замеры. Оказалось что верхний ключ на первой фазе питания видеочипа пробит.

Снимаю пробитый ключ, но на его затворе по-прежнему 0 Ом.

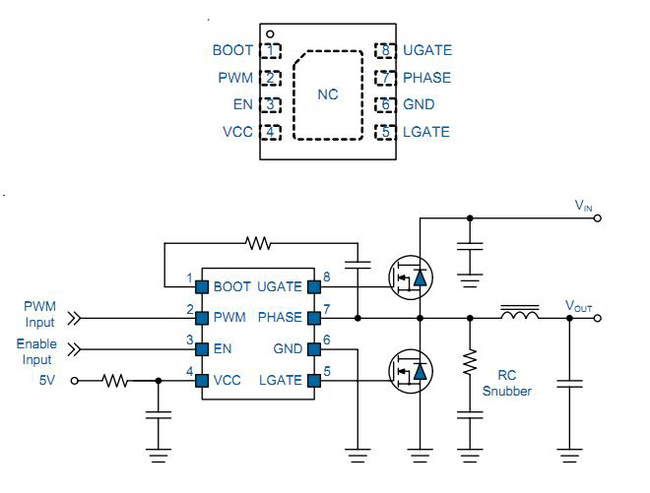

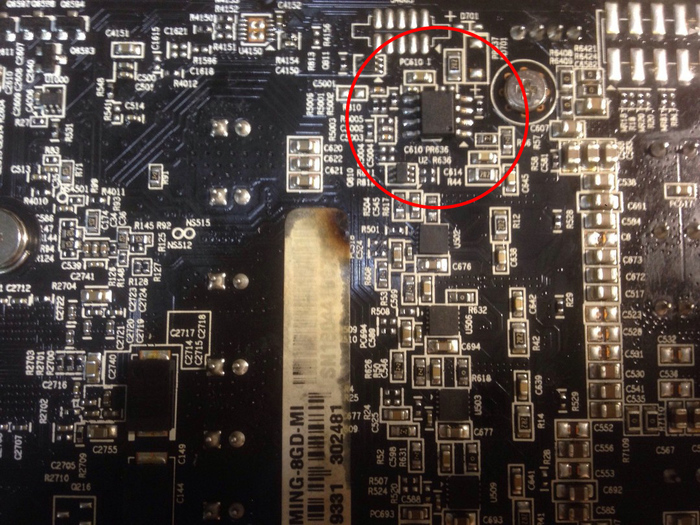

С обратной стороны находятся драйверы управления ключами. Драйвер этой фазы явно уже паян (и похоже что недопаян).

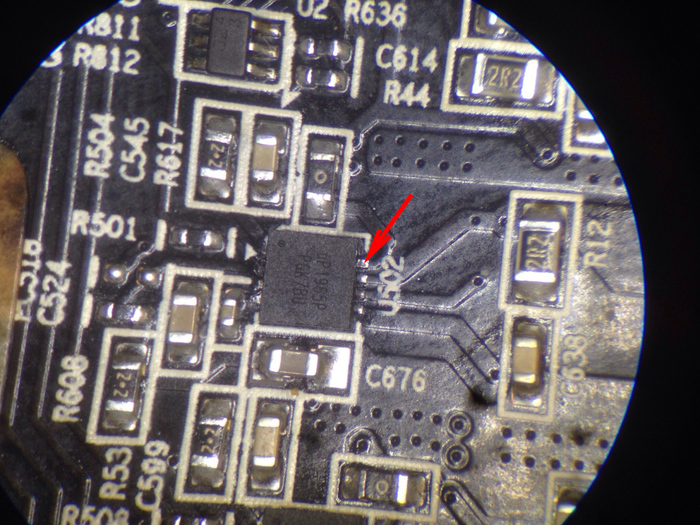

Драйвер uP1965 оказался пробитым. Снимаю его.

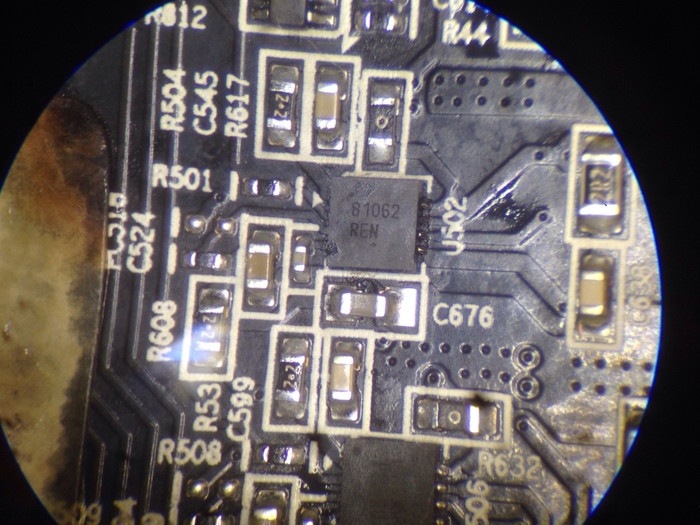

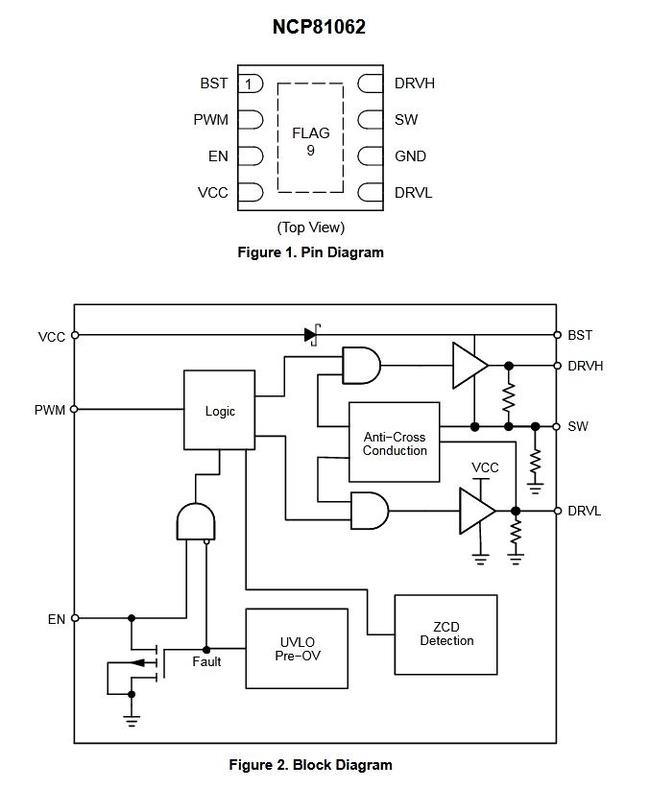

Ставлю аналог NCP8162

И меняю пробитый ключ

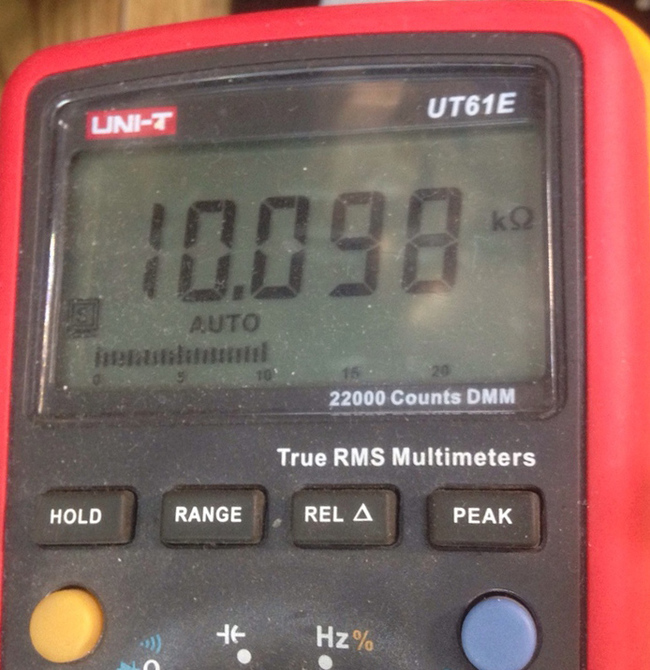

Теперь на затворе 10кОм как и должно быть

Так же неисправным оказался контроллер питания контроллера видеопамяти GS7256. Заменён.

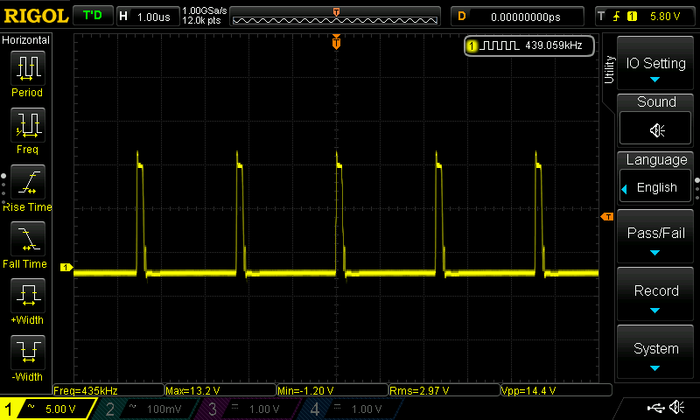

Подключаю видеокарту к лабораторному блоку питания. Восстановленная фаза работает, общее потребление в норме

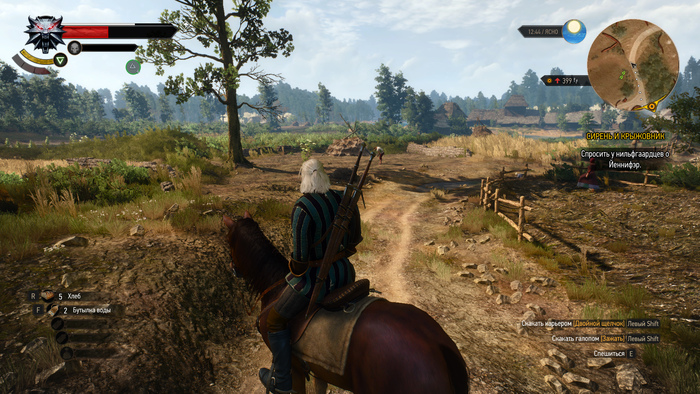

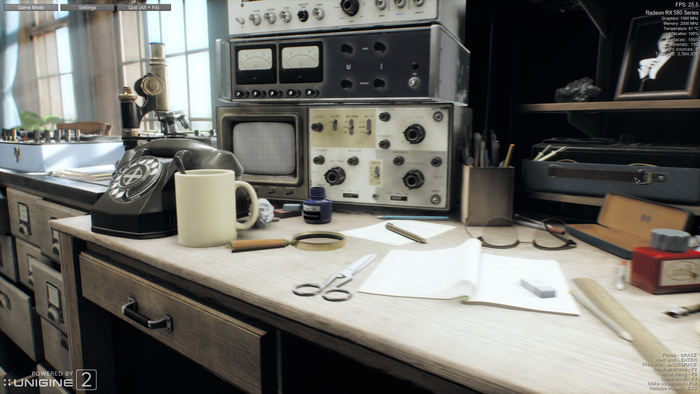

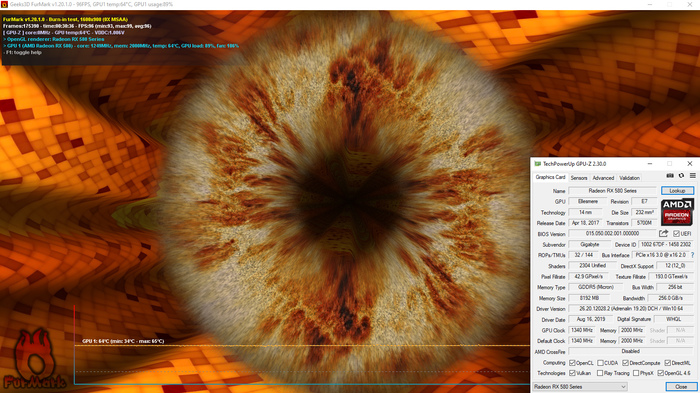

Теперь можно посмотреть как видеокарта определится в тестовом стенде и исправен ли видеочип.

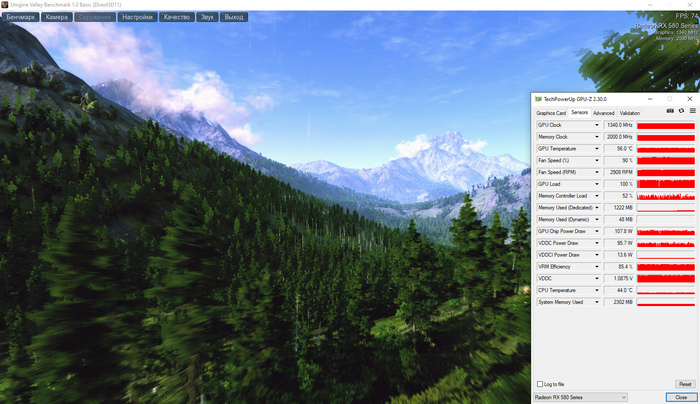

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена
