Гелендваген ремонт рамки лобового стекла

Кузов Гелендвагена

За простостой форм Гелендвагена требуется непрерывное внимание за состоянием кузова и периодические проблемы с отдельными элементами. Петли и рама, лобовая рамка и расширители арок, места сочленения задних крыльев — это лишь часть того списка деталей, которые требут постоянного внимания и чуть ли не ежегодного обслуживания. И речь тут идет не о дорождно транспортных проишествиях, а о климатическом влиянии. Прямые формы и открытые плоскости Гелендвагена, из-за пескоструя и воздействия перепадов температур, а так же доступа к ним химии и реагентов, подвержены серьезным повреждениям.

Ржавчина и коррозия кузова Мерседес Гелендваген

Рамка лобового стекла подвержена прескострую и ржавчине

Петли дверей ржавеют из за открытости

Швы задних крыльев конструктивно не самое удачное место

У Гелендвагена далеко не самая идеальная аэродинамика и из-за своей формы все детали подвергаются серьезному внешнему влиянию. Песок и камни со временем разрушают лакокрасочное покрытие в котором появляются микротрещины.

Через эти трещины на металл кузова попадает влага и различные реагенты, которые со временем приводят к появлению очагов коррозии. Образующаяся коррозия под краской начинает «расползаться» тем самым поражая обширные участки металла.

Процесс появления ржавчины зависит от времени года. Как показывает практика Гелендваген в период своего возраста от 7 до 10 лет уже успевает пройти процесс покраски и от качества первичного ремонт (покраски) зависит как будет себя вести отремонтированное место в дальнейшем.

Ремонт и покраска заднего крыла Мерседес Гелендваген

Ремонт и покраска рамки лобового стекла Гелендваген

Коррозия петель Мерседес Гелендеваген

Чем раньше начнется процесс удаления коррозии тем менее затратен будет ремонт а результат будет пронозируемее.

Кроме того, важно изначально качественно проводить работу, так если неправильно вытравить ржавчину, она обязательно появиться в том же месте через пару лет.

Коррозия рамки лобового стекла Мерседес Гелендваген

Коррозия заднего крыла Мерседес Гелендваген

коррозия на петлях Мерседес Гелендваген

Не стоит думать что если ржавчина только появилась то она не будет распространяться, это ошибочное мнение которое в конечном итоге только увеличит стоимость ремонта Мерседес Гелендваген.

Источник

Снятие и установка элементов остекления кузова

Дверные стекла

Передние двери

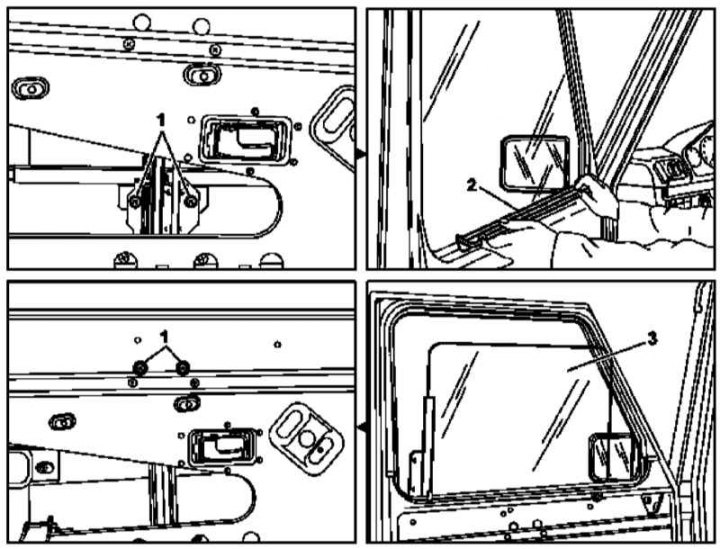

Детали установки оконного стекла передней двери
1 — Крепежные винты; 2 — Уплотнительный элемент; 3 — Оконное стекло (подготовлено к извлечению)

1. Снимите внутреннюю обивку и изоляционную накладку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), — поврежденная накладка должна быть заменена.

2. Частично (примерно на половину хода) опустите оконное стекло (3).

3. Приняв меры против падения стекла, выверните крепежные винты (1).

4. Снимите уплотнительный элемент (2), — постарайтесь не обломать язычок переднего фиксатора. Поврежденный уплотнитель должен быть заменен.

5. Потянув вверх с поворотом на 90°, извлеките стекло (3) из оконного проема.

6. установка производится в обратном порядке, — затягивание крепежных винтов (1) должно производиться только после того, как стекло (3) будет выровнено в оконном проеме.

7. В заключение удостоверьтесь в плавности хода опускания/поднимания дверного стекла.

Задние двери

Стекло задней двери извлекается в сборе с оконной рамой (см. Раздел Снятие и установка оконных рам дверных сборок).

Боковые фиксированные стекла

Модели Универсал

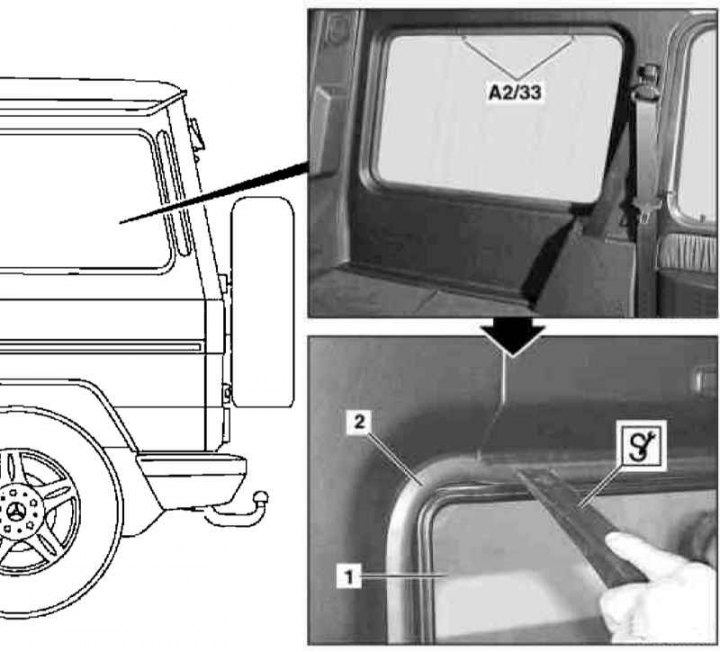

Детали установки бокового фиксированного стекла на моделях Универсал
1 — Стекло; 2 — Резиновый уплотнитель; А2/33 — Антенна

Снятие

1. Аккуратно рассоедините электрический разъем наклеенной на стекло антенны (А2/33).

Примечание. Если ответная часть разъема отделится от стекла (1) последнее придется заменить.

2. Закрепите на стекле (1) присоски съемника.

3. Поддевая подходящим клином и одновременно вытягивая съемником наружу, высвободите стекло (1) в сборе с резиновым уплотнителем (2) из оконного проема.

4. В случае необходимости снимите уплотнитель (2) и замените стекло (1). Поврежденный уплотнитель (2) также подлежит замене.

Установка

1. Заправьте установочный шнур в канавку резинового уплотнителя (2).

2. Смажьте уплотнитель (2) подходящим составом (000 989 11 60).

3. При помощи ассистента прижмите стекло (1) снаружи к посадочному фланцу оконного проема и начинайте заправку уплотнителя (2) на фланец путем вытягивания шнура внутрь (начните снизу), — следите за правильностью посадки уплотнителя.

4. В заключение подсоедините электропроводку к антенне (А2/33).

Модели Кабриолет

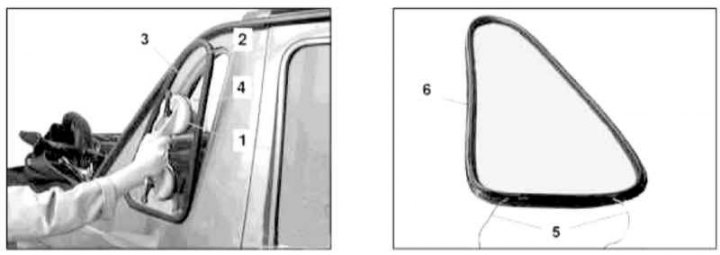

Детали установки бокового фиксированного стекла на моделях Кабриолет
1 — Съемник; 2 — Резиновый уплотнитель; 3 — Стекло; 4 — Посадочный фланец; 5 — Установочный шнур; 6 — Посадочная канавка

Снятие

1. Закрепите присоски съемника (1) на стекле (3) и высвободите последнее из оконного проема в кузовном элементе.

2. В случае необходимости снимите уплотнитель (2) и замените стекло (3). Поврежденный уплотнитель (2) также подлежит замене.

Установка

Порядок установки аналогичен описанному выше для моделей Универсал.

Ветровое стекло

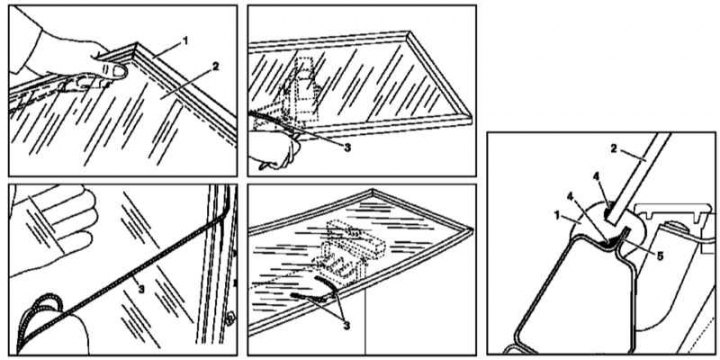

Детали установки ветрового стекла
1 — Уплотнительная рамка; 2 — Стекло; 3 — Установочный шнур; 4 — Клей; 5 — Посадочный фланец оконного проема

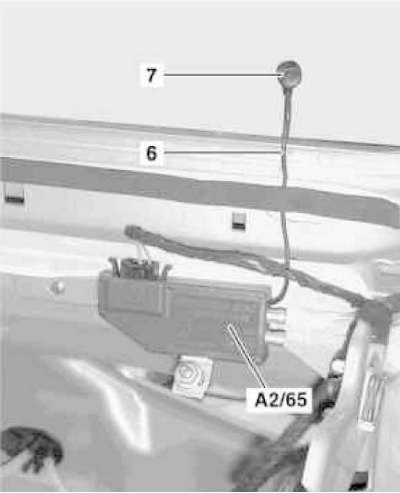

Детали установки наклеиваемой на стекло антенны
6 — Электропроводка; 7 — Кнопка; А2/65 — Антенный усилитель

Снятие

1. Снимите датчик интенсивности солнечного излучения (см. Главу Бортовое электрооборудование).

3. Отведите от стекла рычаги стеклоочистителей.

4. Срежьте открытый резиновый уплотнитель уплотнительной рамки (1).

5. Воспользовавшись помощью ассистента, вытолкните стекло (2) наружу из оконного проема и снимите его с автомобиля, — не забудьте рассоединить кнопочный разъем (7) электропроводки антенного усилителя (А2/65) справа на панели стекла (2).

6. Тщательно очистите посадочный фланец (5) оконного проема от грязевых отложений.

Установка

1. Посадите на стекло (2) уплотнительную рамку (1).

2. Заправьте установочный шнур (3) в посадочную прорезь уплотнительной рамки (1).

Примечание. Величина нахлеста шнура должна составлять приблизительно 20 сантиметров.

3. Смажьте клеем (4) по всему периметру посадочный фланец (5) оконного проема, — ширина смазанной области должна составлять не менее 7 миллиметров.

4. При помощи ассистента заведите стекло (2) в оконный проем и подсоедините электропроводку (6) антенного усилителя (А2/65).

5. Осторожно прижмите стекло (2) к посадочному фланцу (5) и, начиная снизу, начинайте выдергивать внутрь установочный шнур (3).

Внимание! Недостаточная плотность прижимания к фланцу (5) может явиться причиной повреждения стекла (2)!

6. Введите клей (4) в зазор между уплотнительной рамкой (1) и стеклом (2) по всему периметру оконного проема. Избыток клеевой массы сразу же уделите.

7. Продолжительность полимеризации клея составляет 12 часов, по истечение которых стеклоочистители могут быть опущены в рабочее положение.

8. В заключение установите датчики дождя и интенсивности солнечного излучения (см. Главу Бортовое электрооборудование).

Заднее стекло (модели Универсал)

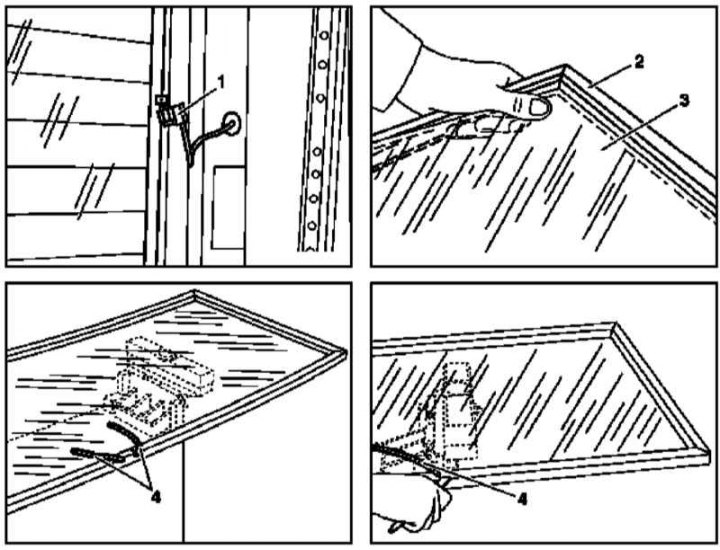

Детали установки заднего стекла (модели Универсал)
1 — Разъем электропроводки
2 — Уплотнительная рамка
3 — Стекло
4 — Установочный шнур

Снятие

1. Снимите запасное колесо.

3. Рассоедините разъем (1) электропроводки ТЭНа обогрева стекла.

4. Снимите стоп-сигнал верхнего уровня (см. Главу Бортовое электрооборудование).

5. Срежьте наружные губки уплотнительной рамки (2).

6. Воспользовавшись помощью ассистента, вытолкните стекло (3) наружу из оконного проема и снимите его с автомобиля.

Установка

1. Посадите на стекло (3) уплотнительную рамку (2).

2. Заправьте установочный шнур (4) в посадочную прорезь уплотнительной рамки (2), — предварительно посыпьте рамку тальком, либо смажьте мыльным раствором.

Примечание. Величина нахлеста шнура должна составлять приблизительно 20 сантиметров.

3. При помощи ассистента аккуратно прижмите стекло к посадочному фланцу оконного проема и, втягивая шнур внутрь, зафиксируйте сборку в дверной раме.

4. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.

Источник

GClass-Club. Клуб любителей Гелендвагенов.

Меню навигации

Пользовательские ссылки

Информация о пользователе

рамку лобового ищу (новую)

Сообщений 1 страница 15 из 15

Поделиться102-06-2015 17:47:51

• Автор: divian
• Геликовод
•
• Откуда: Ленинград
• Зарегистрирован : 31-07-2012
• Приглашений: 0
• Сообщений: 3172
• Уважение: +106
• Пол: Мужской
• Возраст: 31 [1989-10-19]
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  16-06-2021 12:56:22

Ищу довольно срочно рамку лобового стекла, ну и наверно само лобовое стекло.

Поделиться202-06-2015 17:50:02

• Автор: Темыч
• Модератор
•
• Откуда: Санкт-Петербург
• Зарегистрирован : 07-02-2011
• Приглашений: 0
• Сообщений: 10840
• Уважение: +218
• Пол: Мужской
• Возраст: 46 [1975-05-23]
• Провел на форуме:
  2 месяца 17 дней
• Последний визит:
  24-05-2021 12:27:14

ну и наверно само лобовое стекло.

Это Тебе Юр на Кубинскую прямая дорога.

Поделиться302-06-2015 17:55:16

• Автор: divian
• Геликовод
•
• Откуда: Ленинград
• Зарегистрирован : 31-07-2012
• Приглашений: 0
• Сообщений: 3172
• Уважение: +106
• Пол: Мужской
• Возраст: 31 [1989-10-19]
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  16-06-2021 12:56:22

И уплотнитель надо новый. Вот.

Поделиться402-06-2015 18:00:57

• Автор: DIRTY ANGEL
• Бывалый
•
• Откуда: САНКТ-ПЕТЕРБУРГ
• Зарегистрирован : 22-03-2014
• Приглашений: 0
• Сообщений: 453
• Уважение: +22
• Пол: Мужской
• Возраст: 83 [1937-10-05]
• Провел на форуме:
  11 дней 18 часов
• Последний визит:
  30-03-2021 09:56:40

они же вроде переехали с кубинской в лигово недалеко.лучше позвонить и проверить заранее. заодно и узнать по наличию уплотнителя.

Поделиться502-06-2015 18:07:00

• Автор: Tappet
• Модератор
•
• Откуда: Калининград
• Зарегистрирован : 03-01-2015
• Приглашений: 0
• Сообщений: 658
• Уважение: +18
• Пол: Мужской
• Возраст: 50 [1971-05-23]
• Провел на форуме:
  9 дней 3 часа
• Последний визит:
  20-06-2021 19:22:26

и терросон ms930 не забудь..
пару рамок у меня есть на складе, но думаю не бюджетно из Казахстана их отправлять..

Поделиться602-06-2015 23:36:13

• Автор: Темыч
• Модератор
•
• Откуда: Санкт-Петербург
• Зарегистрирован : 07-02-2011
• Приглашений: 0
• Сообщений: 10840
• Уважение: +218
• Пол: Мужской
• Возраст: 46 [1975-05-23]
• Провел на форуме:
  2 месяца 17 дней
• Последний визит:
  24-05-2021 12:27:14

они же вроде переехали с кубинской в лигово недалеко.

Не в кугсе.

Поделиться703-06-2015 11:31:25

• Автор: divian
• Геликовод
•
• Откуда: Ленинград
• Зарегистрирован : 31-07-2012
• Приглашений: 0
• Сообщений: 3172
• Уважение: +106
• Пол: Мужской
• Возраст: 31 [1989-10-19]
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  16-06-2021 12:56:22

А нынче они ближе к Стрельне, чем к нам.
Вчера звонил.

Поделиться803-06-2015 12:42:47

• Автор: Mangusttt
• Опытный
•
• Откуда: СПб
• Зарегистрирован : 06-04-2011
• Приглашений: 0
• Сообщений: 502
• Уважение: +11
• Пол: Мужской
• Возраст: 37 [1984-01-15]
• Провел на форуме:
  3 дня 10 часов
• Последний визит:
  10-03-2018 11:31:08

Если не найдешь, могу своих на маршале попросить привезти))

Поделиться903-06-2015 12:45:10

• Автор: divian
• Геликовод
•
• Откуда: Ленинград
• Зарегистрирован : 31-07-2012
• Приглашений: 0
• Сообщений: 3172
• Уважение: +106
• Пол: Мужской
• Возраст: 31 [1989-10-19]
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  16-06-2021 12:56:22

Если не найдешь, могу своих на маршале попросить привезти))

Узнай пожалуйста конечку цену вопроса

Поделиться1003-06-2015 12:53:13

• Автор: Mangusttt
• Опытный
•
• Откуда: СПб
• Зарегистрирован : 06-04-2011
• Приглашений: 0
• Сообщений: 502
• Уважение: +11
• Пол: Мужской
• Возраст: 37 [1984-01-15]
• Провел на форуме:
  3 дня 10 часов
• Последний визит:
  10-03-2018 11:31:08

Резинка мне едет за 4 тыра, передняя рамка (она из 3х частей состоит) около 11 тыров, а лобовик. китай 3-4, а пилкингтон около 7. Как то так))

Отредактировано Mangusttt (03-06-2015 12:53:38)

Поделиться1103-06-2015 13:05:13

• Автор: divian
• Геликовод
•
• Откуда: Ленинград
• Зарегистрирован : 31-07-2012
• Приглашений: 0
• Сообщений: 3172
• Уважение: +106
• Пол: Мужской
• Возраст: 31 [1989-10-19]
• Провел на форуме:
  1 месяц 13 дней
• Последний визит:
  16-06-2021 12:56:22

Резинка мне едет за 4 тыра, передняя рамка (она из 3х частей состоит) около 11 тыров, а лобовик. китай 3-4, а пилкингтон около 7. Как то так))

Отредактировано Mangusttt (Сегодня 12:53:38)

Понял, спасибо! Думаю пока надо стекло вынуть, да посмотреть на кошмарик уже конкретней. может и заплатки поставить смогут.
