Генераторы функциональных сигналов для тестирования устройств: недорогие модели с Aliexpress
Бюджетные цифровые генераторы для проверки устройств, которые будут не только полезны в качестве хоббийного генератора для радиолюбителя, но и подойдут для профессионального тестирования и разработки компонентов. В подборке будут генераторы тестовых сигналов для проверки оборудования, телевизоров и мониторов, для управления двигателями (ШИМ), а также выскокочастотные генераторы, в том числе для радиосвязи, а также для модули DDS и ВЧ-генераторов для самостоятельной сборки.
С целью тестирования и проверки оборудования применяют различного вида сигналы нужной формы, частоты и скважности, амплитуды и т.п. Пример такого тестирования можно посмотреть в недавнем обзоре осциллографа Rubyster 1C15 с полосой до 110 МГц. Я использовал недорогой генератор JDS-2900 c диапазоном генерации до 60 МГц.
Начну, пожалуй, с одного из самых-самых бюджетных вариантов, а именно с генератора PWM (ШИМ) сигналов FNIRSI XY-PWM1, с диапазоном генерации сигналов от 1 Hz до 150 KHz. Скважность, длительность и период повторения импульсов регулируются. Также предусмотрен таймер на отключение генерации. Настраивать удобно кнопками с контролем по дисплею. Устройство реализовано на базе контроллера Nuvoton серии N76, так что вариант интересный.
Портативный функциональный генератор от Juntek — модель JDS2900-60М с диапазоном генерации 60 МГц. Представляет собой компактный цифровой двухканальный DDS генератор сигналов с выходом BNC (х2). Есть встроенный частотомер. Можно настроить сигнал под себя либо воспользоваться предустановленными (синус, меандр, пила). Что проверить таким? Да хоть новые модели осциллографов и мультиметров.
Простейшая модель для радиолюбителя, представляет собой DDS функциональный генератор сигналов на базе микроконтроллера. Устройство имеет частотный диапазон от 1 Гц- до 65534 Гц. Форму сигнала можно настроить: доступны синусоидальный, прямоугольный, треугольный сигналы на выходе. Фронты сигнала выдаёт чёткие. Большой диапазон регулировок и настроек. Выход — BNC разъемы. Провода и адаптеры для такого генератора можно изготовить самостоятельно. Такой генератор подойдет для тестирования и проверки аудиоустройств.
Отличный функциональный генератор сигналов произвольной формы от UNI-T. В лоте на выбор две модели: UNI-T UTG932 и UNI-T UTG962. Отличаются соответственно предельной частотой генерации: 30 МГц и 60 МГц соответственно. Обе модели двухканальные. Имеет большой экран и серьезный функционал, в том числе и изменение фазы. Внутри установлен прецизионный источник цифрового сигнала 200 Ms/s (14 bit DAC). Предусмотрен встроенный частотомер.
Если вы ищете совсем недорогой, но высокостабильный и, одновременно, высокочастотный генератор функциональных сигналов, то обратите внимание в сторону готовых модулей CJMCU-5351 на базе генератора Si5351/Si5351A. Представляет собой отдельный модуль для подключения к контроллеру по шине I2C, в зависимости от сигнала устанавливается выход. Тактовая частота микросхемы составляет 25 МГц, но в модуле предусмотрены умножители и делители частоты, реальный сигнал модно получить аж до 160 МГц. Минимальный — от 8 кГц. Подойдет и для Arduino, и для STM32, и для других отладочных плат. Модуль под пайку, в комплекте есть стандартная гребенка с шагом 2.54 мм. Выход ВЧ сделан с разъемами SMA-типа. Это самый бюджетный вариант такого плана.
Наверное, это самый недорогой генератор сигналов с возможностью получить синус/треугольник/квадратный на выходе. Продается в виде комплекта, который нужно будет собрать. В составе есть акриловый корпус и все необходимое. Микросхема XR2206 дает возможность генерировать тестовый сигнал в пределах 1 Гц-1 МГц. Можно регулировать выходную амплитуду в нужных пределах.
Удобный и недорогой вариант модуля-генератора импульсных сигналов, аналог такого же, что был в начале подборке. Представляет собой отдельный модуль без корпуса, со встроенным дисплеем и генератор сигналов PWM или импульсным сигналов. Можно устанавливать частоту импульсов, период повторения и скважность импульсов. Рабочий диапазон от 1Hz до 150Khz, пределы выходного напряжения от 3,3 V до 30 V.
Специальный модуль с тестовыми сигналами для VGA мониторов. Представляет собой небольшую плату со специализированой микросхемой. Питается от 7 V до 12 V (работает от любых блоков питания или батарейки типа «Крона» 9 V). Удобно для тестирования ЖК-дисплеев в ремонте или при покупке. Выдает несколько стандартных картинок для проверки матрицы.
Еще один недорогой модуль DDS генератора сигналов на основе AD9833. На этот раз характеристики чуть попроще, цена ниже. Также работает с микроконтроллерами Arduino и STM32. Удобный и недорогой способ собрать дома генератор сигналов с синусоидальным, прямоугольным, треугольным сигналом на выходе. Выход ВЧ сделан с разъемами SMA-типа.
Одна из самых лучших плат-генераторов HackRF с софтовым приемником (SDR). Может не просто принимать любой сигнал в диапазоне от 1 МГц до 6 ГГц, но и генерировать сигнал на антенну. Можно использовать в радиолюбительских целях, для исследований, для студенческого или кандидатского проекта. Фактически, это популярные RTL-SDR, но с расширенным диапазоном и возможностью передачи сигнала. По ссылке несколько вариантов комплектации, это один из самых доступных лотов на Алиэкспресс.
Источник
Генератор для ремонта радиоаппаратуры
При ремонте в домашних условиях звукового усилителя или бытового радиоприемника нередко бывает необходимо проследить прохождение сигнала через каскады. В этом может помочь приведенная на рис. 1.23 схема простого двухчастотного генератора. Он собран всего на одной КМОП микросхеме и не содержит намоточных узлов. Что делает устройство удобным в изготовлении, настройке и эксплуатации.
Этот генератор дает возможность проверить не только звуковой усилитель, но и тракт усилителя промежуточной частоты (УПЧ) радиоприемника. Генератор позволяет также подстроить контуры ПЧ радиоприемника по максимальному уровню сигнала.
На выходе (Х2) устройства будут радиоимпульсы с частотой 465 кГц, модулированные низкочастотным сигналом — 1 кГц (100% модуляция). При этом если включить SA1, то на выходе появится только низкочастотный сигнал — импульсы с частотой 1 кГц.
Высокочастотный генератор работает на частоте 465 кГц и для получения у него высокой стабильности выполнен с использованием пьезокерамического фильтра (ZQ1) типа ФП1П-022 в цепи отрицательной обратной связи элемента микросхемы DD1.2. Такие фильтры более доступны и дешевле, чем кварцевые резонаторы на соответствующую частоту.
Генератор импульсов звукового диапазона (DD1.1-DD1.3) собран по классической схеме и в пояснениях не нуждается. На элементе DD1.4 две частоты смешиваются и поступают на эмиттерный повторитель, выполненный на транзисторе VT1. Транзистор согласует высокое выходное сопротивление микросхемы с возможным малым сопротивлением в цепи нагрузки.
Генератор обеспечивает работу в широком диапазоне питающих напряжений (4. 15 В) и потребляет ток 3,7. 26 мА. При этом частота высокочастотного автогенератора меняется во всем диапазоне питающих напряжений не более чем на 400 Гц, что вполне допустимо.
Для того чтобы уровень выходного сигнала автогенератора сильно не зависел от напряжения питания схемы — на выходе стоит ограничительный диод VD1. Выходной сигнал после конденсатора С4 будет иметь максимальную амплитуду около 0,3 В, а при помощи резистора R6 его можно уменьшить до необходимой величины.
Диод VD2 предотвращает ошибочную подачу полярности питающего напряжения на схему.
В схеме можно использовать пьезофильтр (ZQ1) типа ФП1П-022. 027. Регулировочный резистор R6 типа СПО-0,5, а остальные резисторы МЛТ и С2-23. Конденсаторы: С1 — К53-1 на 16 В; С2. С4-К10-17.
Схема достаточно простая, что легко позволяет выполнить ее монтаж на универсальной макетной плате.
Настройка заключается в установке подбором резистора R2 (при замкнутых контактах SA1) частоты 1 кГц на выходе. После этого по частотомеру проверяем частоту 465 кГц ±0,5 кГц.
Для того чтобы было удобно измерить частоту — модуляцию ВЧ сигнала отключаем, что можно сделать подачей на выводы DD1/12, 13 напряжения питания.
Если из-за разброса параметров логических элементов (внутренней емкости микросхемы) пьезофильтр ZQ1 работает не точно на частоте 465 кГц, то может потребоваться установка дополнительного конденсатора С2 емкостью около 100. 470 пФ, а также подбор резистора R3, что позволит сдвинуть рабочую частоту генератора в небольших пределах.
Источник
Генератор сигналов из набора: плюсы и минусы
Генератор сигналов был в лаборатории нашего института — это такой большой ящик с десятком ручек регулировки. Он был ламповый и грелся минуты три до выхода на нормальный режим работы. Может ли маленькая платка за 7 долларов выполнять основные его функции? Посмотрим.
Технические характеристики генератора из описания магазина:
Питание: 9-12 вольт
Форма сигналов: прямоугольная, треугольная, синус
Импеданс: 600 Ом ± 10%
Частота: 1 Гц — 1 Мгц
Настройка частоты и амплитуды
Разрешение сигнала: 5 бит
Возможность грубой и тонкой настройки.
Синус:
Амплитуда: 0-3 вольта при питании 9 вольт
Дисторшн: менее 1% при частоте 1 КГц.
Равномерность: +0.05dB в диапазоне 1Гц — 100КГц.
Прямоугольный сигнал:
Амплитуда без нагрузки: 8 Вольт при питании 9 Вольт.
Возрастание сигнала — менее 50нс (на частоте 1КГц)
Спад синала — менее 30нс (на частоте 1КГц)
Симметричность: менее 5% (на частоте 1КГц)
Треугольный сигнал:
Амплитуда: 0 — 3 вольта при питании 9 вольт.
Линейность: менее 1% в диапазоне до 100 КГц при токе 10 мА.
Там же красным по белому написано, что эта версия поставки не включает в комплект корпус. Но мне прислали с корпусом. Приятная неожиданность.
Итак, генератор сигнала поставляется в разобранном виде. Но собирается настолько быстро и приятно, что это пожалуй даже плюс.
В комплекте присутствует плата, набор комплектующих, микросхема XR-2206 (основа всего проекта), инструкция, детали корпуса из оргстекла и необходимые для сборки винтики и гаечки.
Инструкция достаточно подробная, ошибиться в сборке по ней невозможно. Кроме схемы размещения деталей, там указан из список с упоминанием полярности там, где это надо, обшие рекомендации по сборке и принципиальная схема обвязки микросхемы. Все на английском.
Деталей мало, установка очевидна, справится даже чайник. Белая полоска на электролитиках должна совпадать с заштрихованной стороной круга, нарисованного на плате. Резисторы лучше проверять мультиметром, прежде чем устанавливать. Пожалуй, и вся премудрость.
Детели установлены на свои места, можно приступать к пайке.
Но прежде чем паять, я заглянул в датшит и полистал в интернете. Там советуют заменить резистор R4, отвечающий за подстройку синуса, на реостат. Это даст возможности минимизировать ненужные гармоники и приблизить сигнал к идеальной синусоиде. Так что я решил сразу впаять реостат в 500 Ом.
Вот так получилось. Паяется все легко, только перед впаиванием разъема питания нужно примерить боковину корпуса, чтобы потом все нормально собралось. Снизу платы желательно длинные «хвосты» не оставлять, так как плата должна быть прижата к дну корпуса, иначе не хватит длины болтов, фиксирующих плату.
В конце собираем корпус. Детали хорошо подогнаны друг к другу. Винты вкручиваются в фигурные отверстия в форме звездочек. Они легко и с первого раза нарезают там резьбу, сидят потом плотно, не выпадают и не выкручиваются.
Длины штатных винтов, крепящих плату, мне не хватило, так что я подобрал свои, даже с дистанционными шайбочками.
Вот итог всех трудов:
Подсоединяем осциллограф, включаем.
Все работает. Попробуем повысить напряжение питания. По датшиту микросхемы, она питается напряжением от 10 до 26 вольт.
Синхронизация сбивается, при обследованиии синусодиы видно, что начинет сбиваться фаза.
В режиме прямоугольного сигнала та же история:
При снижении напряжения питания ниже 12 вольт сигнал восстанавливается, но амплитуда выходного сигнала ограничивается входным минус 2 — 3 вольта:
Ну нам и не обещали работу от 26 вольт. В описании генератора заявлена работа как раз от 12 вольт. Так что все по-честному.
Посмотрим на диапазон частот:
Минимально получилось порядка 0,6 Гц.
Не подумайте, что это такой затейливый сигнал, это просто осциллограф дуреет и считает, что мы имеем дело с постоянным напряжением. При переключении в режим постоянного напряжение получаем такую картину:
Вот так вот! Полка 1 вольт, размах сигнала от 1 до 9,8 вольт. Амплитуда, таким образом, 8,8 вольта. Такая же история и с другими сигналами — синусом и треугольником. Для некоторых применений это не критично, а вот для тестирования аппаратуры, где нет входного фильтра, полка ни к чему. Такой сигнал надо пропускать через конденсатор, чтобы лишить его постоянной составляющей.
Устанавливаем конденсатор 2,2мкФ:
Ну вот. Теперь красивая синусоида вокруг нуля и в режиме измерения постоянки!
Крупнее, в режиме переменного напряжения:
И тот же сигнал, в режиме постоянного напряжения, с фильтрующим конденсатором 2,2мкФ:
С треугольником что-то не задалось, форма получилась такая:
При замене конденсатора на 3,3 мкФ все пришло более-менее в норму:
Но, прямо скажем, 0,6 Гц — не самый актуальный режим работы. Вот как выглядит треугольник на частоте в 1 КГц. Без конденсатора, в режиме AC:
С конденсатором, в режиме DC:
Как видим, все совершенно одинаково.
Теперь выкручиваем ручки частоты на максимум:
Синус красивый, частота получилась даже больше заявленной: 1,339 МГц.
Ну а что вы хотели — на таких-то частотах! От синуса отличается чуть большей амплитудой. На самом деле, такая разница в амплитудных значениях характерна для всего диапазона частот: в микросхеме синус делается из треугольника, у которого сглаживаются вершины.
Прямоугольный сигнал идет с другого выхода микросхемы. Он не регулируется по амплитуде, хотя она у него зависит от входного напряжения. На самом деле, это еще большой вопрос, выдает ли генератор кривой сигнал, или это осциллограф не может его отобразить. Или вообще щупы виноваты.
Амплитуда синуса и треугольника, как я уже говорил, может тоже регулироваться в известных пределах: если перестараться, то треугольник может получиться таким:
Соответственно, заваливаются и вершины синуса, но это не так заметно. Поэтому в режиме синуса полезно иногда переключаться на треугольник и проверять, хорошо ли отображаются вершины. Уменьшаем амплитуду:
Ну вот, теперь и синус будет красивый:
Для того, чтобы понять, насколько хорош этот синус, есть проверенный способ: глянуть на преобразование Фурье от него. Вот что получилось:
У нас есть хороший пик на частоте 100 КГц, есть пики второй и третьей гармоники, но они вполне допустимых размеров, для такой техники. Установленным подстроечником можно их минимизировать. Удобно использовать прецизионный реостат, там от упора до упора много оборотов винта, так что удобно настроить буквально доли ома. Эта картинка — как раз результат моей подстройки. У меня получилось оптимальное значение резистора R4 — 243 Ома. К слову, в набор положили резистор 330 Ом.

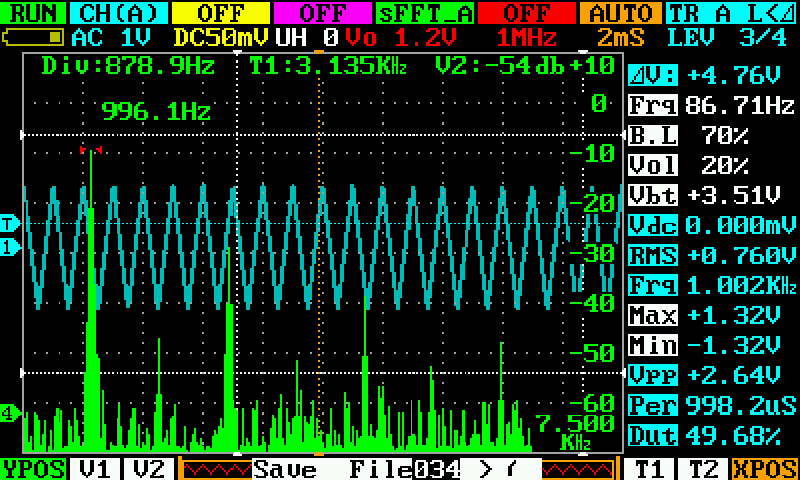

Для сравнения, вот спектр треугольного сигнала:
Видим красивые пики на боковых гармониках, ну так это же треугольник, а не синусоида. Для комплекта, вот прямоугольный сигнал:
Тут и так все понятно. Как видим, прямоугольник на 100 КГц остается более-менее прямоугольным. Проверим, что делается на 1 МГц:
Меандр похож на клюв тукана.
Картинки у меня кончились, теперь пару слов общих впечатлений.
Регулировка амплитуды грубовата в области низких значений, кроме того, ее почему-то сделали обратной: по часовой стрелке — уменьшаем, против часовой — увеличиваем. Регулировка частоты, что грубая, что тонкая — почти одинаково влияют на результат. Тонкую я сделал бы реостатиком меньшего номинала. Но это придирки, конечно, можно привыкнуть за пару раз использования.
Резистор, который влияет на дисторшн синуса, можно было бы сделать подстроечником, как и предусмотрено в датшите микросхемы. Но если уж делать резистор, то 330 Ом — явно перебор, там нужно 200-250 Ом.
В остальном прибор порадовал: собирается легко, можно даже с ребенком собрать, как конструктор. Довольно хорошо генерирует сигналы до полумегагерца, дальше хорошо получается в основном синус. Но меандр таких частот обычно и не нужен. Вообще, прибор за 7 долларов, который помещается в карман и способный перекрыть 98% потребностей радиолюбителя в генерировании сигналов — вполне хороший выбор.
Порадовал и корпус — собирается хорошо, выглядит превосходно!
Ссылка на генератор сигналов в магазине: тыц. (цена сегодня $7.68)
Подстроечный реостатик на Али — набор 15 штук разных номиналов, на все случаи жизни. Цена около ста рублей. Пятьсот Ом там тоже есть.
