Доработка клеевого пистолета GlueGun 20W
Давно хотел себе приобрести мелкий клеевой пистолет. Большой есть, но обычно, пока он
прогреется, то надобность в клее уже отпадает. А потом он еще и капли пускает, пока не
остынет. И вот подвернулся удобный случай, GlueGun 20W всего за 35 грн. Данный
пистолет привлек не только ценой, но и мощностью. Его собрат, например, Intertool RT-
1009 почти вдвое дороже, но имеет вдвое меньшую мощность. Я конечно предполагал,
что чего-то надо будет допиливать, ведь цена на это намекает. Но, забегая наперед
сообщу, что покупкой остался доволен.
Разборка и доработка
Итак, вскрываем блистер, и что мы имеем:
Первое впечатление, скажу я вам, не очень. Детали не очищены от облоя. Два верхних
крепления сломаны китайцами при сборке. Шнур короткий. Механизм подачи скользит по
клеевому стержню. В общем пока все, что замечено из негатива.
Однако после разборки появились и позитивные моменты:
— отливка корпуса точная и пластик неплохой, тонковат, но хватает;
-после зачистки облоя внешний вид намного улучшился;
— нагреватель и сопло не вызывают вопросов.
Вместо сломанных стоек сверлим сквозные отверстия под винты с потаем. С другой
стороны немного утапливаем паяльником гайки.
В язычке подающего механизма сверлом 0.9 мм делаем глухое углубление (не насквозь) и
сажаем в него кусок скрепки. После сборки его можно подогнуть до идеального
сцепления со стержнем. Удлиняем шнур и пробуем клеить…
Да. да. вот где счастье-то. Все работает как надо, греется быстро, сопло тонкое,
удобное, сам пистолет маленький, не мешается, короче рыба моей мечты. ©
После нескольких стержней решено проверить пистолет внутри. Картина печальна.
Горячий клей протек под силиконовым уплотнителем и затек в корпус. Фиксим это дело с
помощью пружины неизвестного происхождения, разогнутой круглогубцами до нужного
диаметра и насаженной поверх силиконового уплотнителя.
Ну и завершающие штрихи: добавляем выключатель питания на ручку и индикатор
нагрева сопла. Схема индикатора прогрева сопла использует термосопротивление
NTC3950. При комнатной температуре его сопротивление 100кОм, при 100 °С около
12 кОм. Для экономии места и по природной лени соберем схему навесным монтажом.
Для этого из закромов Родины добыт операционный усилитель, какой не сильно жалко.
У него на пузике и распаиваем SMD резисторами всю схему кроме питания. Лишние ноги
операционника отломаны. Нужные обкусаны чуть выше корпуса и подогнуты внутрь.
Перемычки (белый провод) можно было бы избежать, развернув выводы светодиодов в
другую сторону. Светодиоды припаиваем на выводы питания операционника сразу так,
чтобы их можно было вставить в отверстия корпуса термопистолета (пупырышки
светодиодов должны находиться выше корпуса операционника). Пока сопло не прогрето
светит красный светодиод, после прогрева – зеленый. Ноги термодатчика можно
изолировать фторопластовой изоляцией, аккуратно снятой с провода МГТФ.
Если кому понадобится, температуру переключения можно подрегулировать, меняя
резистор R5, либо впаяв вместо него подстроечник. Однако стоит помнить, что детали
схемы пребывают под высоким напряжением, некоторые же подстроечники могут
передать его на отвертку.
Так это выглядит в сборе. Примерное время выхода на режим термопистолета от
комнатной температуры составляет 2 мин 15 секунд.
Реальная мощность нагревателя с этиленвинилацетатным термоклеем внутри около 6 Вт.
Дело в том, что сопротивление нагревательного элемента уменьшается при разогреве. Из
чего следует, при увеличении подачи термклея нагреватель греет хуже. Термоклей,
вытекая из сопла, не дает перегреваться термоэлементу и мощность стабилизируется где-
то на 6 Вт. Несмотря на это, мощности вполне хватает для комфортной работы. С более
высокотемпературным клеем, наверное, он и до 20 Вт дотянет, что и необходимо для
работы. Пустым его лучше не включать — сгорит.
Несмотря на дешевизну, после небольшой доработки пистолет оправдывает мои лучшие
Без доработки, пистолет, скорее всего, тоже будет как-то работать, но если вас ужасает
мысль о разборке и подгонке, я рекомендую взять более дорогой вариант.
В принципе, из приведенной схемы можно было бы сделать стабилизатор температуры
сопла, но практика показала, что для этого пистолета он не нужен.
Источник
ДОРАБОТКА КЛЕЕВОГО ПИСТОЛЕТА
Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. О мощности нагревательного элемента попадались высказывания от «практически совсем не греет» до «греет вполне удовлетворительно». Это и стало причиной возникшего любопытства, которое побудило купить для начала недорогой китайский клеевой пистолет на предмет «раскурочить – посмотреть». То есть предметно ознакомиться с конструкцией устройства, да и только. Клеевые стержни брать не стал, наверняка не понадобятся.
Схема клеевого пистолета
И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.
Сняты прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью.
Разворачиваю довольно небрежную упаковку — изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему 220 вольт.
Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой. Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону. Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки. Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.
Руководствуясь здравым смыслом (насколько Бог дал) приступил к исправлению «косяков» производителя. Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше.
Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры.
Вот так стали смотреться контакты в сборе с нагревателем (вид сверху).
Сопротивление сборки (находится внутри прищепки) оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся.
Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм. Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя.
Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.
Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно.
Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости (торце) покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон четыре слоя слюды (взята из старого сгоревшего паяльника), по бокам медные пластины. Уплотнение – изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней.
Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл. контакты далеко от неё.
Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.
После сборки первым делом замерил токопотребление. При включении, в течение нескольких секунд, происходит постепенный скачок тока 80 – 120 – 210 мА, затем резкий скачок вниз – 20 мА. Напряжение в сети 225 – 230 вольт х 0, 02 А = максимум 4,6 Вт. А на передней панели пистолета, на виду красуется шильдик, на котором указана мощность в 20 Вт. Клеевой пистолет действительно будет иметь заявленную мощность, если установить 4 нагревательных элемента. Однако не будем мечтать а лучше посмотрим на видео динамику нагрева правильно собранного и установленного (по моему разумению) нагревательного элемента.
Видео
Температура склеивания указана изготовителем 120 градусов, она была достигнута за 2 минуты. Да, необходимо ещё нагреть и клеевой стержень, но оставшихся 3-х минут (контрольное время нагрева до начала работы 5 минут) думаю вполне для этого хватит. Специально для «Электрические схемы» — Babay iz Barnaula.
Источник
20W 110V-220V Mini Electric Heating Hot Melt Glue Gun Crafts Repair Tool Professional (US Plug) + Glue
- Цена: $3.15 (glue gun) + $ 5.23 (glue sticks)
- Перейти в магазин
Доброго времени суток!
Подробно об очередном девайсе фром чайна)
Для ленивых: Пистолет к покупке НЕ рекомендую. Клей брать можно)
Подробнее под катом. МНОГО ФОТО!
Так получилось, что это мой первый опубликованный обзор (в черновиках еще куча набросок), так что сильно не пинайте =)
Упакован в обычный «пакет» с пупырчатой пленкой внутри. Весит посылочка 74 грамма. Продавец указал почти точно:
Package Weight: 0.08kg (0.176lb.)
… в одном месте, а в другом:
Weight: 122g
Чудесааа)
Пластмасс, из которого изготовлен сей девайс, с виду напоминает «негорючий». Но что то в это не особо то и верится)
Стыки половинок корпуса КОРЯВЫЕ! Края половинок надо будет обрезать — отливали и не парились что получится…
Наклейка на левой стороне приклеена криво.
Сопло тоже криво стоит, ровно его и не поставить (так хорошо отлит корпус). Да и само дуло в таком же духе отливалось.
Упаковка:

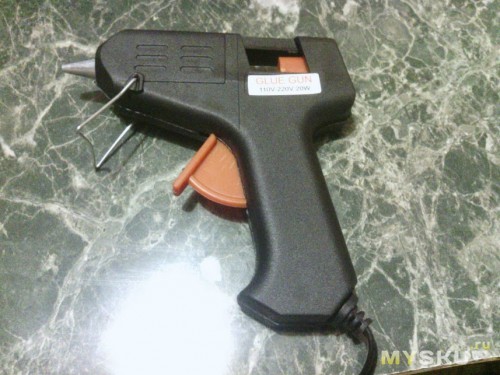

Сам девайс:
Довольно легкий, пользоваться им нормально. Конечно будь он тяжелее — было бы удобнее.
А вот провод коротковат! Раньше на странице товара было указано 140 см, щас этой строки нет. Ну да ладно)
Начинка:
А вот и косяк — перетертая изоляция.

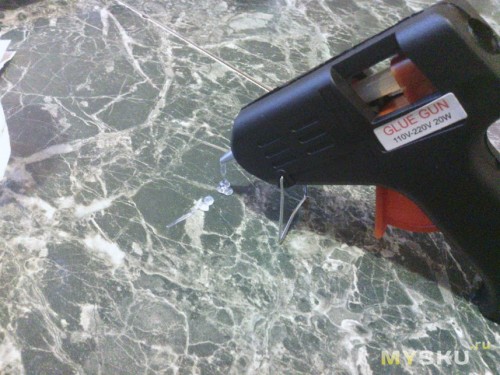

В действии:

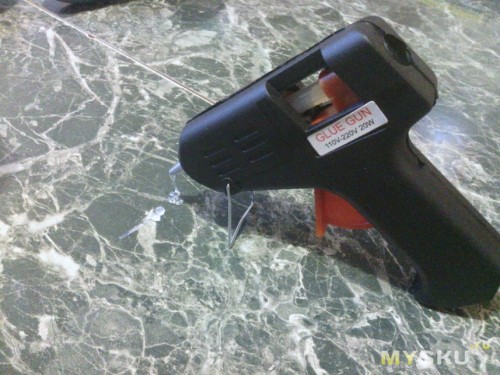

Решил испытать сие чудо, вроде работает — клей греется и вытекает при нажатии курка. Да вот только он и просто так течет… Поставил на подставку, вынул с розетки (кнопки ВКЛ/ВЫКЛ нет, что плохо), 2 минуты и клей на столе.
Еще один косячок:
После незначительного использования, заметил слегка подплавленный пластмасс.
Другая половинка корпуса таких следов не имеет — наверно так она «плотно» прилегает…
Отдельно к пистолету заказывал клей. Тут особо расписывать нечего. Клей как клей. Свою функцию полностью выполняет.
Вот ссыль. Вроде рабочая)

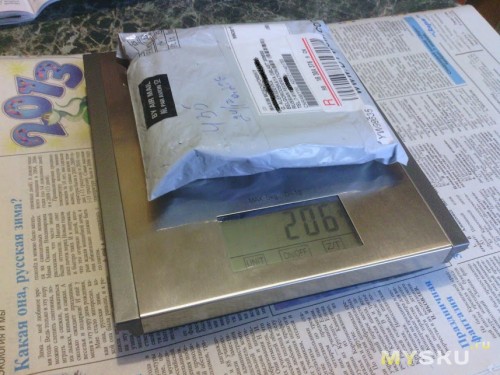

Заявленный вес продавцом
Package Weight: 0.2kg (0.441lb.)
соответсвует) смотрите подробнее фото под спойлером.
Упаковка:

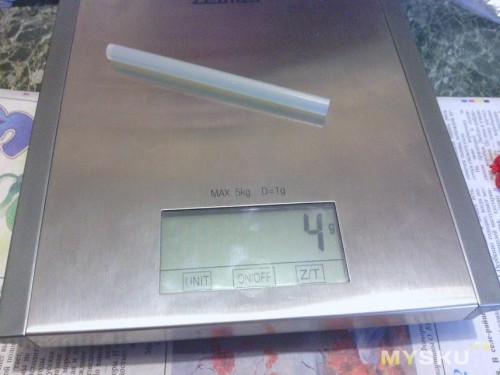

Вес:
Размеры:
