График проведения планово предупредительных работ по ремонту испытаниям вентиляционного оборудования

Приложение N 15. Годовой план планово-предупредительных ремонтов и обслуживания технических средств

Приложение N 15
к п. 4.1.8 Правил

ГАРАНТ:

См. данную форму в редакторе MS-Word

NN п/п	Наимено- вание техничес- ких средств	Марки- ровка по схеме	Наработка с начала эксплуата- ции или от последнего ремонта	Плани- руемая нара- ботка в году	Распределение технических обслуживаний и ремонтов в течение года
					январь	февраль	март	апрель	май	июнь	июль	август	сентябрь	октябрь	ноябрь	декабрь
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

© ООО «НПП «ГАРАНТ-СЕРВИС», 2021. Система ГАРАНТ выпускается с 1990 года. Компания «Гарант» и ее партнеры являются участниками Российской ассоциации правовой информации ГАРАНТ.

Источник

Планово-предупредительный ремонт (ППР)

Система ППР – это комплекс мероприятий, направленных на предупреждение износа и содержание в работоспособном состоянии оборудования

Сущность системы ППР состоит в том, что после отработки оборудованием определенного времени производятся профилактические осмотры и различные виды плановых ремонтов, периодичность и продолжительность которых зависят от конструктивных и ремонтных особенностей оборудования и условий его эксплуатации.

Система ППР предусматривает также комплекс профилактических мероприятий по содержанию и уходу за оборудованием.

Она исключает возможность работы оборудования в условиях прогрессирующего износа, предусматривает предварительное изготовление деталей и узлов, планирование ремонтных работ и потребности в трудовых и материальных ресурсах.

Положения о планово-предупредительных ремонтах разрабатываются и утверждаются отраслевыми министерствами и ведомствами и являются обязательными для выполнения предприятиями отрасли.

Основное содержание ППР – внутрисменное обслуживание (уход и надзор) и проведение профилактических осмотров оборудования, которое обычно возлагается на дежурный и эксплуатационный персонал, а также выполнение плановых ремонтов оборудования.

Системой ППР предусматриваются также плановые профилактические осмотры оборудования инженерно-техническим персоналом предприятия, которые производятся по утвержденному графику.

Грузоподъемные машины, кроме обычных профилактических осмотров, подлежат также техническому освидетельствованию, проводимому лицом по надзору за этими машинами.

Системой ППР предусматриваются ремонты оборудования 2 х видов: текущие и капитальные.

Текущий ремонт оборудования включает выполнение работ по частичной замене быстроизнашивающихся деталей или узлов, выверке отдельных узлов, очистке, промывке и ревизии механизмов, смене масла в емкостях (картерных) систем смазки, проверке креплении и замене вышедших из строя крепежных деталей.

При капитальном ремонте, как правило, выполняется полная разборка, очистка и промывка ремонтируемого оборудования, ремонт или замена базовых деталей (например, станин); полная замена всех изношенных узлов и деталей; сборка, выверка и регулировка оборудования.

При капитальном ремонте устраняются все дефекты оборудования, выявленные как в процессе эксплуатации, так и при проведении ремонта.

Периодичность остановок оборудования на текущие и капитальные ремонты определяется сроком службы изнашиваемых узлов и деталей, а продолжительность остановок – временем, необходимым для выполнения наиболее трудоемкой работы.

Для выполнения планово-предупредительных ремонтов оборудования составляются графики.

Каждое предприятие обязано составлять по установленной форме годовой и месячный графики ППР.

Система ППР предполагает безаварийную модель эксплуатации и ремонта оборудования, однако в результате изношенности оборудования или аварий проводятся и внеплановые ремонты.

• контроль продолжительности межремонтных периодов работы оборудования,
• регламентирование времени простоя оборудования в ремонте,
• прогнозирование затрат на ремонт оборудования, узлов и механизмов,
• анализ причин поломки оборудования,
• расчет численности ремонтного персонала в зависимости от ремонтосложности оборудования.

Недостатки системы ППР:

• отсутствие удобных инструментов планирования ремонтных работ,
• трудоемкость расчетов трудозатрат,
• трудоемкость учета параметра-индикатора,
• сложность оперативной корректировки планируемых ремонтов.

Источник

График профилактического осмотра и ремонта систем вентиляции

Правильное обслуживание вентиляции – это залог здорового микроклимата в жилище, отсутствия конденсатных скоплений и воздуха без надоедливых неприятных запахов. При правильном подходе система может работать долгое время без сбоев и возникновения ситуаций с неблагоприятными последствиями.

Главные принципы обслуживания

Техническое обслуживание системы вентиляции обязательно должно сопровождаться следующими принципами:

• Регулярность и своевременность – для этого существует определенный распорядок, которого обязательно стоит придерживаться;
• Наличие опыта работы с подобными системами;
• Оперативность, благодаря которой все работы выполняются вовремя и качественно.

Можно выполнить работы по обслуживанию самостоятельно, но только при наличии определенного опыта и познаний. Для тех, кто не в состоянии справится с этой работой, существуют специальные организации, которые за короткий срок выполнят все необходимые задачи.

Периодичность необходимого обслуживания

Для того чтобы своевременно осуществлять осмотр вентиляционной системы и проводить необходимую очистку, а также другие работы по наладке оборудования стоит обратить внимание на примерный график.

Каждые три месяца необходимо проводить следующие работы:

1. Предварительный осмотр всей системы, в который входит проверка всех имеющихся крепежных деталей, ремней, подшипников, изоляции двигателя. Также здесь проводится анализ звуков, издаваемых оборудованием;
2. Проверяется степень эффективности очистки системой подаваемого воздуха в помещение;
3. Проверка всего оборудования, и в случае выхода из строя какой-либо детали выполняется ее замена;
4. Осмотр воздуховодов, и освобождение от скопившейся пыли и других различных отложений;
5. Проверка состояния проложенных электрических магистралей и мест их соединения;
6. Оценка состояния воздушных фильтров;
7. Контроль показаний всех приборов, а точнее их поверка, которая определяет правдивость предоставляемых данных.

Каждые полгода выполняется следующее техобслуживание вентиляционной системы:

1. Определение параметров силы тока всей системы;
2. Крыльчатка вентилятора очищается от скопившихся отложений и обрабатывается дезинфицирующими средствами, специально для этого предназначенными.

И только очищение наружной поверхности вентилятора и остального оборудования, доступного невооруженному глазу выполняется не более одного раза в год.

Обслуживание вентиляции соответственно времени года

И к летнему, и к зимнему периодам вентиляционную систему нужно заранее подготавливать. От этого полностью зависит эффективность ее работы, соответствующей определенным параметрам окружающего воздуха.

Для того чтобы подготовить вентиляционные пути и оборудование к холодному времени года необходимо выполнить определенный порядок действий:

1. Оградить внутреннюю часть здания от попадания воздуха пониженной температуры. Для этого необходимо проверить все ограждающие конструкции на наличие щелей, утеплительные клапаны, размещенные в воздуховодах и отверстиях вентиляционного значения на целостность и пригодность;
2. Фильтры масляные необходимо очень тщательно вымыть и заправить специальным незамерзающим маслом;
3. Очень тщательно проверить всю имеющуюся арматуру на магистрали на отсутствие поломок, дефектов и готовность к работе.

При переходе оборудования на летний период потребуется снова проверка всех элементов конструкции на исправность, а также их очистка от скопившихся за период зимы отложений.

Проверка оборудования перед началом работы

Осмотр оборудования и магистралей должен также производиться перед началом работы. Техническое обслуживание вентиляции в этом случае заключается в следующем:

• Проверка выключателей, тумблеров и ключей на правильность выставленного положения;
• Осмотр вентилей, шиберов и воздушных клапанов, оценка правильности их расположения;
• Осмотр воздуховодов и рабочей техники, а также изъятие, при необходимости, посторонних предметов;
• Проверка камер, люков на плотность закрытия.

Для использования вентиляционных систем на предприятиях промышленного значения, как правило, назначаются ответственные лица, проходящие предварительное обучение. В их обязанности входит своевременное включение и отключение оборудования. Здесь существуют свои правила и план действий, при невыполнении которых возможна поломка не только отдельных элементов, но и всей системы.
Рассмотрим самые основные правила, которыми необходимо руководствоваться при работе с вентиляционной системой:

• Включение оборудования выполняется не менее, чем за 10 минут до начала рабочего процесса;
• Выключение выполняется не менее, чем через 10 минут после завершения рабочего процесса.

После включения оборудования необходимо проверить его состояние и качество работы:

• Проходные клапаны, размещенные в воздуховодах должны полностью открыться;
• Фильтры и форсунки обязательно проверяются на исправность;
• Вентиляторы проверяются на правильность работы в заданном режиме.

Включение, как и выключение системы должно выполняться в четкой последовательности. Это очень важно для правильной работы всей вентиляции.

Контроль за работой вентиляционной системы

В обслуживание систем вентиляции входит и контроль над показателями работы. От этого зависит результативность работы вентиляционной конструкции и исправность ее отдельных элементов. Этот процесс делится на несколько шагов:

1. Определение температурного показателя в помещении;
2. Измерение влажности воздуха;
3. Определение подвижности воздушных частиц.

В том случае, если полученные нормы не соответствуют стандартам, то потребуется незамедлительное выяснение причин, повлекших эти отклонения и их устранение.

Для контроля назначаются также ответственные лица, которые не только определяют параметры окружающего воздуха, но еще и следят за работой отдельных приборов системы:

• Работа вентилятора – рабочее колесо должно плавно следовать в заданном направлении, подшипники обязательно снабжены смазкой, а температурный показатель корпуса двигателя соответствовать заданным нормам;
• Противопыльные фильтры – обязательна проверка на герметичность их соединений и регулярная смена кассет, работающих на фильтрацию воздуха;
• Воздухонагревательные и воздухоохладительные установки – проверка на количество пропущенного воздуха и его параметры.

От правильно организованной системы обслуживания и ремонта вентиляции полностью зависит качество работы, а соответственно и комфортные для человека условия в каждом помещении.

ВЫТЯЖНЫЕ УСТАНОВКИ

ПЕРЕЧЕНЬ РАБОТ	ТО 1 раз в месяц	ТО 2 раз в квартал	ТО 3 раз в год
Внешний осмотр оборудования, проверка креплений, ограждений и конструкций вытяжной установки;	1	1	1
Проверка электропитания по фазам (проверка дисбаланса по напряжению, проверка дисбаланса по току);	1	1	1
Чистка жалюзийных решеток;	1	1	1
Проверка виброизолирующих опор;	1	1	1
Проверка состояний силовых и управляющих цепей оборудования, по необходимости производить подтяжку резьбовых соединений;	1	1
Смазка подшипников вытяжной установки;	1	1
Проверка и центровки крыльчатки на валу;	1	1
Ревизия крыльчатки вытяжной установки;	1	1
Проверка амортизационных пружин в основании мотовентилятора;	1	1
Проверка гибкости и прочности креплений;	1	1
Плановое уплотнение воздуховода;	1
Ревизия подшипников электродвигателей вентиляторов вытяжной установки;	1
Ревизия крыльчатки вытяжной установки	1

ПРИТОЧНО-ВЫТЯЖНЫЕ СИСТЕМЫ

ПЕРЕЧЕНЬ РАБОТ	ТО1 раз в месяц	ТО2 раз в квартал	ТО3 раз в полгода	ТО4 раз в год
Внешний осмотр оборудования, проверка креплений, ограждений и конструкций приточной установки;	1	1	1	1
Проверка электропитания о фазам (проверка дисбаланса по напряжению, проверка дисбаланса по току);	1	1	1	1
Контроль состояния и чистка (замена) воздушных фильтров;	1	1	1	1
Проверка электроприводов регулирующей и запорной арматуры;	1	1	1	1
Контроль и запись состояния автоматики и показаний КИПа;	1	1	1	1
Проверка виброизолирующих опор;	1	1	1	1
Обслуживание водяной помпы;	1	1	1	1
Проверка работы дренажной системы оборудования и по необходимости осуществлять чистку дренажа;	1	1	1	1
Контроль состояния приводных ремней;	1	1	1	1
Проверка состояния теплообменника;	1	1	1	1
Проверка состояний силовых и управляющих цепей оборудования, по необходимости производить вытяжку резьбовых соединений;	1	1	1
Контроль и отладка трехходового клапана водяного воздухоподогревателя;	1	1	1
Смазка подшипников приточной установки;	1	1	1
Проверка, при необходимости регулировка, выравненности ведущего шкива и шкивов вентилятора;	1	1	1
Проверка, при необходимости регулировка, параллельности валов двигателя и вентилятора;	1	1	1
Проверка и натяжение приводных камней;	1	1	1
Проверка и центровка крыльчатки на валу;	1	1	1
Снятие налета с крыльчатки;	1	1	1
Проверка правильность положения картера защиты ремней;	1	1	1
Подтяжка амортизационных пружин в основании мотовентилятора;	1	1	1
Проверка гибкости и прочности креплений;	1	1	1
Химическая чистка дренажа конденсата;	1	1
Контроль состояния водяных фильтров со стальной сеткой на загрязнение;	1	1
Чистка жалюзийных решеток;	1
Осмотр воздуховодов на предмет герметичности;	1
Химическая очистка теплообменника	1
Мойка и чистка внутренней полости приточной вентиляционной установки;	1
Плановое уплотнение воздуховода;	1
Ревизия подшипников электродвигателей вентиляторов;	1
Проверка соответствия приборов КИПа;	1
Ревизия крыльчатки вытяжной установки	1
Проверка электроприводов регулирующей и запорной арматуры	1
Обслуживание дренажных сифонов;	1
Обслуживание водяной помпы	1

ТО ВЕНТИЛЯЦИОННЫХ УСТАНОВОК

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Вентиляция обеспечивает подачу свежего воздуха и удаления отработанного из помещений, поддерживая в них комфортный микроклимат. Для долгосрочной и надежной работы системы, а также для предотвращения ее неожиданного выхода из строя, необходимо регулярно производить диагностику систем вентиляции и плановое обслуживание, предупреждающее серьезные поломки оборудования.

Диагностика является основным и первоочередным мероприятием по обслуживанию вентиляционной системы. Именно своевременное обследование систем вентиляции является главной предупредительной мерой, позволяющей выявить повреждения, обнаружить неисправности и неполадки. Сервисное обследование позволяет убедиться в работоспособности всех узлов и агрегатов системы, свести на нет риск возникновения поломки, а в случае необходимости — вовремя произвести ремонтные работы.

Диагностика вентиляционных систем может быть осуществлена с целью:

• профилактическая диагностика, то есть для подтверждения соответствия (или не соответствия) данной вентиляционной системы действующим нормативно-техническим документам
• диагностика при наличии проблем в системе, целью которой является выяснение причины неполадки и ее последующее устранение

Диагностика вентиляции является обязательной планово-предупредительной работой, которая позволяет не только держать под контролем техническое состояние элементов климатической системы, но и позволяет избежать их неожиданного дорогостоящего ремонта или даже, в случае невозможности ремонта, покупки нового оборудования. С помощью диагностики поддерживается исправное функционирование и работа вентиляционной системы.

Общие правила проведения работ по испытанию и регулировке действующих систем вентилирования и кондиционирования прописаны в нормативных документах.

Санитарно-эпидемиологическое обследование вентиляции

Согласно СанПиН 2.1.3.2630-10 для медицинских учреждений, контроль над состоянием вентиляционной системы должно осуществлять руководство предприятия. Регулярные санитарно-эпидемиологические осмотры систем вентиляции с последующим составлением акта предотвращают распространение возбудителей тяжелых заболеваний дыхательных органов. Проверки, согласно законодательству, необходимо проводить не реже одного раза в 6 месяцев, акт обследования вентиляции составляется по установленному образцу.

В ходе санитарно-эпидемиологических обследований вентиляционной системы в акт вносятся следующие данные:

• о параметрах микроклимата;
• о результатах анализа смывов с внутренних стенок вентканалов.

Полученные показатели сравнивают с требованиями нормативных документов СниП 41-01-2003 «ОВК». В акте осмотра вентиляции присутствуют рекомендации по нормализации работы или ремонту системы. Более подробно о заполнении в образце акта обследования вентиляции.

• копию лицензии Министерства по чрезвычайным ситуациям;
• копию свидетельства чистильщика, проделавшего работу;
• акт обследования системы вентиляции установленного образца.

Часто к акту обследования вентиляционной системы прикладываются поясняющие фотоматериалы.

На основании акта заполняется «Журнал учета дезинфекций и чисток вентиляционной системы». Данные из акта обследования каналов вентиляции используются для составления графика дезинфекций и спецобработок вентиляционных и климатических систем. Журнал учета обязателен для организаций, отапливаемых газовыми котельными.

Причины обращения за внеплановой диагностикой

• Система вентиляции не работает или работает некорректно
• Появились запахи гари из воздуховодов
• Перестал работать подогрев/охлаждение воздуха
• На пульте управления или контроллере появилась ошибка и оборудование перешло в режим аварии
• Во время работы вентиляционной системы издаются посторонние шумы
• В процессе работы системы появилась вибрация
• Снизилась производительность системы
• Вентиляция или ее отдельные элементы не включаются/выключаются
• Прекратилась подача/забор воздуха

При наличии хотя бы одного из вышеперечисленных признаков необходимо провести диагностирование вентиляционной системы с целью выявления причины неполадки. Впоследствии производится ремонт вентиляции, замена каких-либо элементов, замена компонентов оборудования, отладка и запуск в работу.

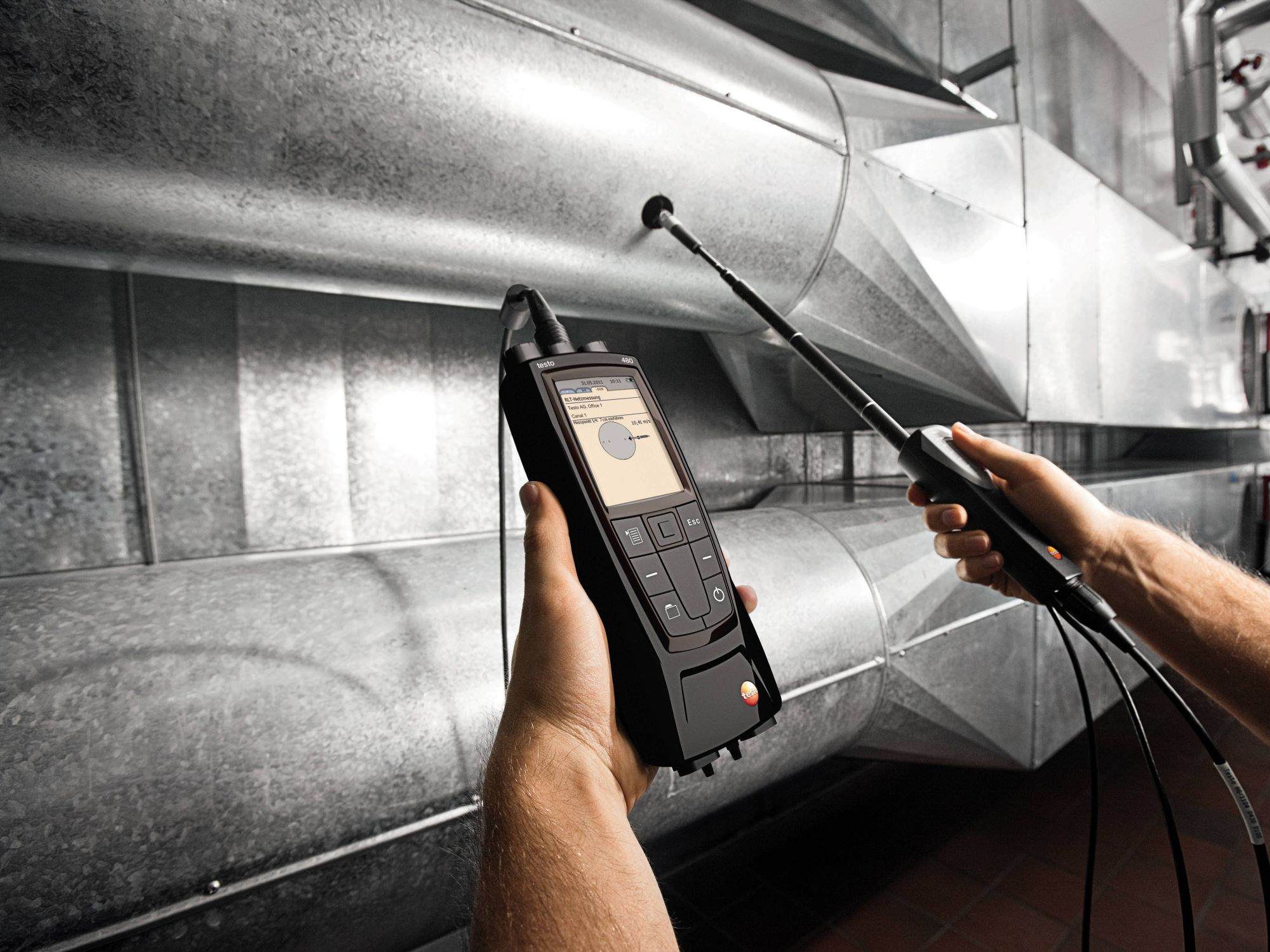

Диагностика осуществляется квалифицированными специалистами с использованием специализированного оборудования. После выполнения всех необходимых сервисных работ (проводятся согласно утвержденному техническому заданию) компания-исполнитель выдает заказчику акт обследования системы вентиляции.

Акт обследования вентиляционной системы содержит наименование, назначение и расположение вентиляционной системы; оценку общего технического состояния вентсистемы, производительности системы и ее сравнение с производительностью, соответствующей заявленному проекту. Также в данном документе указаны результаты проверки с перечислением неисправностей конкретных элементов; а также заключение, на основании которого делается вывод о том, отвечает ли вентиляция требованиям СНиПа, допускается ли система в эксплуатацию. Образец акта диагностики системы вентиляции представлен на фото.

Диагностика вентиляционной системы включает:

• Анализ воздуха (по химическим показателям, по наличию загрязняющих веществ, взвеси, пыли) на входе и выходе вентиляционной системы, а также на ее отдельных участках.
• Определение перепада между давлением в помещении и за его пределами.
• Измерение температурного режима помещения
• Обследование воздуховодов и вентиляционных фильтров.
• Проверка целостности системы
• Диагностика герметичности вентиляционных коробов, диффузоров, патрубков в местах их соединения с блоками
• Проверка вентиляционных каналов на проходимость
• Проверка технического состояния оборудования:
• Осмотр теплообменных аппаратов
• Диагностика теплоизоляции воздуховодов
• Инспектирование вентиляторов и электродвигателей
• Тестирование устройств электроснабжения, автоматизации и управления.
• Сравнение рабочих показателей системы с нормативными.
• Оценка риска возникновения аварийной ситуации.
• Составление акта о результатах диагностики.

Объем и содержание диагностических работ определяется типом вентиляции: приточная, вытяжная или приточно-вытяжная система.

Диагностика приточной системы вентиляции

Основная задача приточной системы вентилирования заключается в подаче свежего уличного воздуха, прошедшего очистку от загрязнений и пыли, в помещение. Главное — обеспечение требуемого проектной документацией расхода воздуха в помещении; эффективная очистка подаваемого уличного воздуха.

Характерные неисправности приточной вентиляционной системы:

• Потеря производительности
• Нарушение работы оборудования (вентиляторы, калорифиеры, электрические заслонки, автоматика)
• Появление неприятных запахов
• Загрязненность фильтров

Диагностика вытяжной системы вентиляции

Назначением вытяжной системы является удаление отработанного (загрязненного) воздуха из помещения.

• падение производительности, т.е. создаваемого принудительного оттока воздуха
• выход из строя вытяжных вентиляторов или частотных регуляторов мощности

Диагностика приточно-вытяжной системы вентиляции

Приточно-вытяжная система должна одновременно обеспечивать подачу свежего и забор отработанного воздуха в помещении. Помимо перечисленных выше неисправностей диагностика приточно-вытяжной системы необходима, если:

• Любое из возможных нарушений приточной и вытяжной вентиляции
• Загрязненность теплообменников-рекуператоров или поломка
• Нарушение в работе системы рециркуляции воздуха

В период использования в вентиляционной системе любого помещения происходит накопление различного рода загрязнений: пыль, мусор, жир, грибковые и бактериальные микроорганизмы. Перемещаясь вместе с воздушным потоком по системе воздуховодов, они попадают в обслуживаемое данной вентиляцией помещение, что может нанести урон здоровью человека, произвести инфицирование. Поэтому наряду с техническим контролем работы вентиляционной системы необходимо осуществлять своевременное санитарно-эпидемиологическое обследование вентиляции.

Санитарно-эпидемиологическое обследование вентиляции подразумевает проведение следующих мероприятий:

1. Взятие смывов из системы вентиляции (кондиционирования) для проведения микробиологического лабораторного анализа на наличие патогенной микрофлоры.
2. Взятие смывов осуществляется с помощью стерильного ватного тампона, размещенного на металлической или стеклянной палочке, вмонтированной в пробирку.
3. Оценка степени загрязнения поверхности воздуховодов и других элементов вентиляционной системы различными отложениями (визуальный осмотр с последующей фотофиксацией)
4. Оценка эффективности ранее проведенных дезинфицирующих и очистных работ
5. Анализ результатов исследования

На основании проведенного санитарно-эпидемиологического обследования экспертной комиссией принимается решение о необходимости организации мероприятий по очистке воздуховодов и других элементов системы от органического и неорганического налета, а также о необходимости проведения дезинфекции вентиляционной системы.

Система вентиляции требует дезинфекции и очистки, если на поверхностях воздухопроводов и воздухораспределителей было обнаружено явное загрязнение, а также если по результатам лабораторного исследования во взятой с поверхности пробы были выявлены вредоносные бактерии.

Результаты обследования вентиляции фиксируются в «Акте санитарно-эпидемиологического обследования системы вентиляции и кондиционирования воздуха объекта».

Цена на обследование вентиляции

Обследование вентиляционных систем

№ п.п	Наименование работ	Ед.изм.	Цена
1	Обследование системы вентиляции видеоаппаратурой	м.п.	60 Р
2	Отчет с результатами обследования	объект	3 000 Р
3	Замер параметров	точка	300 Р
4	Составление паспорта вентиляционной системы	объект	2 500 Р

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Источник
