Ремонт ТНВД BOSCH

Компания BOSCH производит автомобильные компоненты с 1901 года и является самым крупным поставщиком деталей топливной аппаратуры в мире. ТНВД BOSCH устанавливаются на большинство европейских, американских, китайских и российских дизельных двигателей. Компания BOSCH выпускает все типы ТНВД, от старых рядных до современных насосов системы COMMON RAIL.

ТНВД BOSCH всех систем и типов имеют наивысшее качество изготовления и считаются одними из самых надежных в мире.

ТНВД представлены в различных модификациях в зависимости от года выпуска, мощности и экологического класса двигателя.

Рядные ТНВД

Устанавливаются на двигатели повышенной мощности с экологическим классом до ЕВРО 3. Чаще встречаются на коммерческой технике, но и встречаются на легковых автомобилях. Существует несколько типов рядных ТНВД:

• М серия (от 4 до 6 цилиндров с давлением впрыска до 550 бар). Маломощный рядный ТНВД. Устанавливался на двигатели для легковых автомобилей, легко коммерческого транспорта и дизель генераторах. Отличается высокой надежностью и сравнительно не высокой стоимостью комплектующих.
• А серия (от 2 до 12 цилиндров с давлением впрыска до 950 бар). ТНВД средней мощности. Устанавливался на двигатели для средне размерного коммерческого транспорта, дизель генераторах и спецтехнике. Наименее распространенный тип ТНВД.
• P серия. Наиболее распространенный и современный тип ТНВД. Выпущено несколько различных модификаций с механическим и электронным управлением, в зависимости от года выпуска и экологического класса ДВС. P серия 3000 (от 4 до 12 цилиндров с давлением впрыска до 950 бар), P серия 7100 (от 4 до 12 цилиндров с давлением впрыска до 1200 бар), P серия 8000 (от 6 до 12 цилиндров с давлением впрыска до 1300 бар),P серия 8500 (от 4 до 12 цилиндров с давлением впрыска до 1300 бар)

Роторные (пучковые) ТНВД

Компания BOSCH выпустила очень широкую линию роторных ТНВД. Тип роторного ТНВД на ДВС зависит от мощности, года выпуска и экологического класса.

• ТНВД VE выпускаются с 70-х годов прошлого века. Устанавливаются на двигатели средней мощности. Один из самых популярных видов ТНВД. Выпускались несколько модификаций: для турбированных двигателей с механическим регулятором, для атмосферных двигателей с механическим регулятором, для турбированных двигателей с системой EDC (электронный регулятор).
• ТНВД VР — более современная система. Устанавливаются на двигатели средней и повышенной мощности. Система полностью электронная, что позволяет сократить время отклика от педали, а также повысить производительность.
• ТНВД системы COMMON RAIL. Современные ТНВД для систем COMMON RAIL — аккумуляторного типа. Выпускаются с конца 90-х годов прошлого века. Это инновационная система впрыска топлива, которая постоянно совершенствуется.

Специалисты компании BOSCH позаботились и о возможном ремонте ТНВД. Для всех ТНВД BOSCH производятся комплектующие для послегарантийного ремонта, а также существует профессиональное оборудование для ремонта, позволяющее безошибочно выполнять диагностику и регулировку.

Ремонт ТНВД BOSCH возможно произвести только в условиях специализированной мастерской. Для ремонта необходимо иметь спецоборудование и специальный профессиональный инструмент.

Мастера нашей компании прошли обучение по ремонту топливной аппаратуры BOSCH и имеют официальные сертификаты от производителя. Средний стаж мастеров – 10 лет. За время работы мастера набрали огромный опыт и могут безошибочно производить ремонт любой сложности.

Для ремонта ТНВД необходимо иметь специальные инструкции по ремонту, а также тест-планы завода изготовителя для регулировки и настройки ТНВД BOSCH. В нашей компании мы используем только оригинальные тест-планы завода изготовителя.

При ремонте важно учитывать все рекомендации завода. Например, важный пункт — момент затяжки крепежных элементов. При несоблюдении данного пункта велика вероятность некорректной работы и скорой поломки ТНВД. Также важно учитывать конструктивную особенность каждого отдельного ТНВД. Каждый тип ТНВД имеет свою специфику и свою статистику поломок, без устранения которых возможна повторная поломка.

В целом же ремонт ТНВД BOSCH производится по следующей схеме:

1. Визуальный осмотр
2. Проверка комплектности
3. Проверка отсутствия заклинивших элементов
4. Установка на специализированный стенд для проведения диагностики по контрольным параметрам
5. Разборка и дефектовка ТНВД
6. Оцениваем детали и определяем причину поломки
7. Подбираем запасные части (возможны варианты оригинальных и аналоговых комплектующих)
8. Собираем ТНВД по заводским стандартам

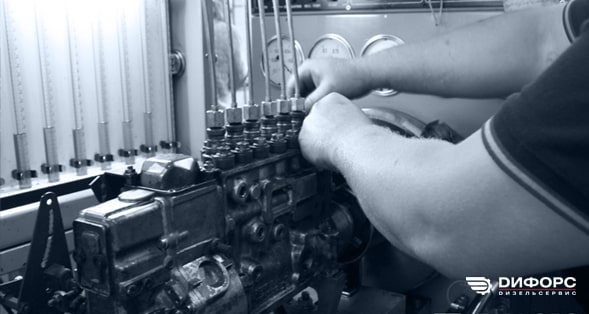

9. Ставим на специализированный стенд для проверки, обкатки и настройки.

После ремонта необходимо только правильно установить топливный насос высокого давления на ДВС.

До установки ТНВД на ДВС как ремонтного, так и нового крайне важно точно определить причину выхода из строя. ТНВД BOSCH все-таки очень надежный агрегат. Заводского брака за многолетний опыт работы нам не встречалось. Поломка чаще всего происходит по вине использования не качественного топлива, либо абразивных примесей в топливе. Перед установкой ТНВД необходимо промыть топливный бак, заменить топливо на качественное и чистое, заменить топливные фильтры, промыть топливные магистрали. ВАЖНО перед установкой проверить качество конусов на магистральных трубках. Нередко поломка случается из-за непроходимости топливных трубок. В этом случае дизельное топливо поступает неравномерно и в меньшем количестве, что приводит к серьезным поломкам. Также важно обратить внимание на материал изготовления топливного бака и заливной горловины. Если бак изготовлен из металла, следует обратить внимание на наличие коррозии и если обнаружены следы, бак и горловину следует заменить.

По любым вопросам, связанным с ремонтом или обслуживанием ТНВД марки BOSCH — звоните или пишите, и вы получите максимально профессиональную консультацию!

Источник

Ремонт ТНВД

Выявляем все неисправности и определяем, какие агрегаты и узлы нуждаются в восстановлении или полной замене

Диагностика и ремонт

Диагностика и ремонт

«Альфа-Дизель» принимает заказы на ремонт топливных насосов высокого давления (ТНВД) любой сложности.

Ремонт топливных насосов производителей

Узнать стоимость работ и записаться в сервис вы можете по телефону +7 (495) 646-82-56

Ремонт топливных насосов автомобилей

Прайс-лист на услуги по ремонту и регулировке дизельной топливной аппаратуры

Рядные топливные насосы (ТНВД)

Диагностика ТНВД на стенде без регулировки с частичной разборкой **

Диагностика ТНВД путем разборки-дефектации

Диагностика ТНВД путем разборки-дефектации со сборкой, без проведения ремонта

Диагностика ТНВД до 6-ти секций с регулировкой без полной разборки-сборки с частичной разборкой **

Диагностика ТНВД с EDC до 6-ти секций с регулировкой, с разборкой регулятора *

Диагностика ТНВД с EDC до 6-ти секций без регулировки, с разборкой регулятора и частичной разборкой *

Ремонт ТНВД до 6-ти секций с полной разборкой и регулировкой

Ремонт ТНВД до 4-х секций с полной разборкой и регулировкой

Ремонт одной дополнительной секции

Ремонт механического регулятора без разборки секций

Ремонт электронно-управляемого ТНВД с EDC с полной разборкой-сборкой и регулировкой

Ремонт электронного регулятора ТНВД с EDC без разборки секций

Ремонт / Регулировка форсунки(грузовые) без учета стоимости снятия и установки

Наша компания принимает заказы на ремонт ТНВД в Москве. Мы работаем с топливными насосами Bosch, Denzo, Lucas, Zexel, Delphi и Моторпал для легковых и грузовых автомобилей всех моделей и лет выпуска. Если вам кажется, что система питания вашего автомобиля работает «как-то не так», не теряйте время – звоните и приезжайте.

Как мы работаем

Некоторые сервисные центры работают только со снятыми насосами. Это очень неудобно для клиентов. В «Альфа-Дизель» насос может прибыть в составе автомобиля – своим ходом или на эвакуаторе. Мы сами снимем его, устраним все неисправности, установим и проверим работу отремонтированного насоса на автомобиле. Бывает так, поломка ТНВД не единственная, и тогда требуется ремонт топливной аппаратуры «до него» (топливный бак, топливный насос низкого давления, трубки) или «после него» (топливопроводы высокого давления и форсунки).

Признаки неисправности ТНВД

• посторонний шум насоса;
• течи топлива из насоса;
• полный отказ – топливо просто не подается от топливного насоса к форсункам;
• двигатель не набирает мощность, повышенный расход топлива;
• сложности с пуском двигателя;
• «густой» выхлоп с необычным цветом или запахом.

Повышенный расход топлива и необычная работа двигателя не всегда связаны с поломками топливного насоса, но в любом случае мы рекомендуем обратиться в автосервис как можно раньше. Если вы будете долго эксплуатировать автомобиль с неисправной системой питания, стоимость ремонта ТНВД дизельного двигателя может оказаться очень высокой.

Причины поломки

Чаще всего к ремонту ТНВД дизеля приводит использование некачественного дизтоплива, которое ускоряет естественный износ. Грязь и вода становятся причиной механического разрушения и коррозии деталей. Особенно чувствительны к качеству топлива системы GDI (непосредственный впрыск топлива) – их элементы изготовлены с прецизионной точностью, и плохое дизтопливо разрушает их очень быстро.

Поломки электроники, которая управляет работой, часто возникают неожиданно и без каких-либо причин. Неработающий блок заменяют.

Неправильная регулировка – самый простой случай. Ремонт сводится к диагностике и регулировке насоса на стенде.

Техническое обслуживание топливного насоса

ТНВД нуждается в регулярном техническом обслуживании – как правило, после каждых 100…200 тысяч км пробега в зависимости от модели насоса и условий эксплуатации. В рамках обслуживания мы снимаем топливный насос, проверяем его на стенде и при необходимости проводим чистку и регулировку.

Источник

Ремонт ТНВД

Качество функционирования ТНВД напрямую влияет на производительность и стабильность работы дизельного двигателя. При обнаружении признаков ухудшения показателей мотора следует произвести профессиональную диагностику на специальном оборудовании, чтобы вовремя устранить неисправности и избежать более масштабного ремонта.

Диагностика ТНВД

Цены на диагностику ТНВД дизельных двигателей

Диагностика
и регулировка ТНВД

Рядные ТНВД с механическим регулятором

Рядные ТНВД с электронным управлением

Распределительные ТНВД с механическим регулятором

Распределительные ТНВД с электронным управлением VE/VP

Основными причинами, которые вызывают поломки дизельных двигателей, являются следующие факторы:

• нерегулярное обслуживание некомпетентными мастерами;
• неправильная эксплуатация двигателя;
• заливка некачественной солярки или масла;
• естественный износ элементов системы.

Главным последствием неисправностей ТНВД является перерасход топлива. Регулярная и грамотная диагностика, регулировка и техобслуживание позволят сократить потери дизеля и продлят срок эксплуатации мотора на 15%.

Оборудование для диагностики

1. Механический тестер МТА-2 (ДД-2120) применяется мастерами сервисных центров для проверки состояния форсунок, плунжерных пар и нагнетательных клапанов. Тестирование не требует разборки и снятия элементов, что значительно экономит время и трудовые ресурсы.

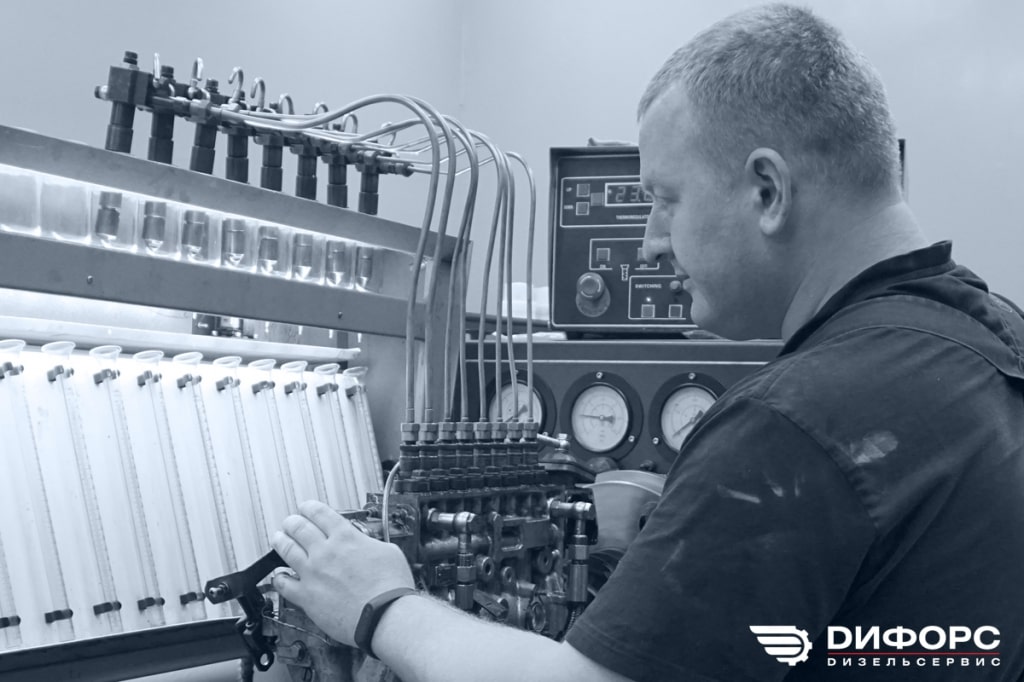

2. Стенд для диагностики и регулировки ТНВД. Существует несколько разновидностей такого оборудования. Выбор модификации производит мастер, исходя из поставленной задачи.

Основная причина ненормальной работы двигателя заключается в закоксовке форсунок. Постепенное образование твердых отложений на стенках распылителей характерно для двигателей с системой впрыска. В российских реалиях этот процесс прогрессирует быстрее, поскольку в стране продается огромное количество некачественного топлива.

Появление отложения изменяет форму факела распылителя, сокращая пропускную способность элемента. На наличие данной неисправности указывают следующие признаки:

• проблемный запуск двигателя, усугубляющийся в холода;
• резкие подергивания и провалы во время ускорения и на переходах с одного режима на другой;
• снижение производительности двигателя;
• перерасход топлива.

Если оставить эти симптомы без внимания, можно вызвать более серьезные проблемы с дизельным двигателем, поэтому рекомендуется провести своевременную диагностику. Для экспресс-тестирования дизельных форсунок, оснащенных электронной системой Common Rail, используется тестер обратной подачи топлива. Прибор необходим для измерения уровня перелива на автомобиле. Его подключают к обратной ветви слива дизеля с форсунок и набирают горючее в колбы (отдельные для каждой форсунки). Неисправную форсунку определяют, сравнив уровень жидкости в колбах.

Ремонт топливного насоса высокого давления

К сожалению, большинство владельцев дизельных автомобилей пренебрегают своевременной диагностикой и техническим обслуживанием, что в результате приводит к печальным последствиям. Возникает необходимость серьезного ремонта, его можно было бы избежать при прохождении осмотра топливной арматуры чуть ранее.

В нашем распоряжении самое современное и надежное оборудование, для диагностики и устранения неисправностей топливных насосов на дизелях традиционного типа и их модифицированных версиях с цифровым управлением. Подробный прайс приведен в таблице ниже.

Источник

Ремонт ТНВД

№2 Нет мощности, перерасход топливаПодробнее №3 Неравномерная работа двигателяПодробнее

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД): ИНТЕРЕСНЫЕ ФАКТЫ.

1 Что собой представляет ТНВД.

Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: нагнетание под давлением определенного количества топлива; регулирование необходимого момента начала впрыскивания. С появлением аккумуляторных систем впрыска функция регулирования момента впрыска была возложена на управляемые электроникой форсунки.

Основу топливного насоса высокого давления составляет плунжерная пара, которая объединяет поршень (он же плунжер) и цилиндр (он же втулка) небольшого размера. Плунжерная пара изготавливается из высококачественной стали с высокой точностью. Между плунжером и втулкой обеспечивается минимальный зазор – прецизионное сопряжение.

1.1. Виды. Конструктивные особенности. Принципы работы.

По принципу действия ТНВД делят:

• непосредственного действия с механическим приводом плунжера;
• с аккумуляторным впрыском.

В зависимости от конструкции различают следующие виды ТНВД:

• рядный,
• распределительный,
• магистральный.

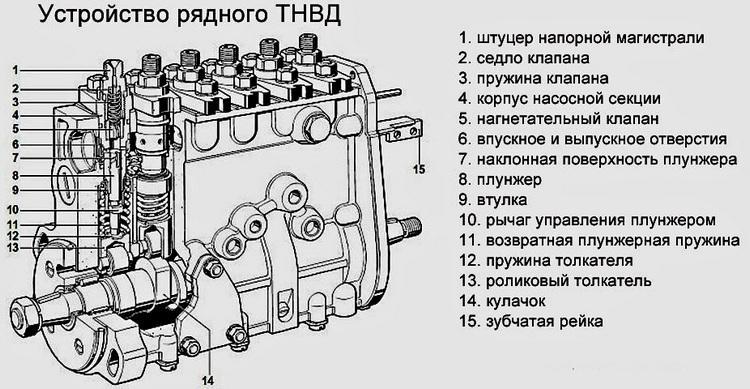

Рядный ТНВД имеет плунжерные пары по числу цилиндров. Плунжерные пары установлены в корпусе насоса, в котором выполнены каналы для подвода и отвода топлива. Движение плунжера осуществляется от кулачкового вала, который в свою очередь имеет привод от коленчатого вала двигателя. Плунжеры постоянно прижимаются к кулачкам с помощью пружин. При вращении кулачкового вала кулачок набегает на толкатель плунжера. Плунжер двигается вверх по втулке, при этом последовательно закрываются выпускное и впускное отверстие. Создается давление, при котором открывается нагнетательный клапан, и топливо по топливопроводу поступает к соответствующей форсунке.

Отличительная черта таких ТНВД,- их можно смазывать маслом, находящимся в самой системе смазки двигателя. Устройство способно работать без перебоев даже на низкокачественном топливе.

Распределительные ТНВД стали следующим поколением насосов высокого давления. Они появились в 60-х годах 20го века. В конструкции также использовался механический впрыск, но конструктивно существенно отличалась от рядных ТНВД.

Одной из основных конструктивных особенностей таких агрегатов является то, что высокое давление во всех цилиндрах обеспечивается благодаря чёткой работе всего лишь одного единственного плунжера. Данная деталь имеет вырезы, каждый из которых подходит только лишь для одного отдельно взятого цилиндра.

В отсутствие множества насосных секций распределительный насос гораздо компактнее и легковеснее рядного. К тому же его привод забирает от двигателя меньше выходной мощности. Эти достоинства позволили уменьшить размеры и массу всего силового агрегата, что в свою очередь способствовало широкому использованию дизельных моторов в производстве легковых автомобилей.

Даже учитывая, что смазка распределительных ТНВД обеспечивается топливом и у них нет отдельного масляного картера, как на рядных ТНВД, особых проблем в эксплуатации они не доставляют. И если их не «добивают» неправильной эксплуатацией, они показывают себя достаточно надежными и долговечными.

Магистральные ТНВД (Common Rail ТНВД)- самые современные и надежные. Отсюда их востребованность.

Используется в аккумуляторной системе впрыска топлива Common Rail, где он выполняет функцию нагнетания топлива в топливную рампу. Такие насосы обеспечивают более высокое давление топлива (в современных системах впрыска порядка 180 МПА и более).

Характерен высокий уровень КПД вне зависимости от интенсивности нагрузки. Применяются только в двигателях с аккумуляторным впрыском и сочетают в себе функцию инжектора и нагнетателя.

1.2. Сфера применения.

Разработчиком ТНВД считается Роберт Бош. Активное использование рассматриваемой разновидности топливного насоса на легковых автомобилях началось во второй половине 30-х годов прошлого века. Изначально топливный насос высокого давления предназначался исключительно для дизельных двигателей. В настоящее время ТНВД применяется также и для бензиновых агрегатов, оборудованных инжекторной системой, обеспечивающей впрыскивание топлива непрямую в цилиндры.

Ведущими производителями топливных насосов высокого давления являются, в основном, зарубежные фирмы: Bosch (Бош), Delphi (Делфи), Denso (Денсо), Zexel (Зексель).

Использование топливных насосов высокого давления (ТНВД) наиболее обосновано в конструкции дизельных двигателей грузовой и спецтехники.

2. Преимущества и недостатки использования ТНВД.

Постоянный рост требований в части охраны труда и соблюдения экологических стандартов объясняет еще одно важное направление улучшения ТНВД. В современных условиях произошло вытеснение механических топливных насосов устройствами, оснащенными электронной регулировкой подачи горючего. Второй вариант системы впрыска топлива намного экономичнее и сводит к минимуму количество вредных выбросов в атмосферу.

Закономерно, что ТНВД все больше уступают свое место более технологичным системам. В данном случае, в наибольшей мере это касается рядных и распределительных ТНВД.

Срок службы ТНВД, как и у других видов топливных систем напрямую зависит от качества используемого топлива. Многие признают, что в нашей стране качество топлива оставляет желать лучшего, не говоря уже о дизельном топливе. Топливный насос высокого давления нуждается в бережной эксплуатации и любые примеси, а тем более вода – влечет за собой неминуемый выход из строя важного механизма, соответственно — непредвиденные расходы для вас.

Несмотря на все имеющиеся недостатки, подобная система перекочевала с дизельных на бензиновые двигатели. А обусловлено это главным преимуществом ТНВД, которое перекрывает все имеющиеся недостатки: сокращение потребления топлива до 30%, благодаря впрыску топлива под высоким давлением.

3. Ремонт и восстановление.

3.1. Диагностика неисправностей.

В процессе эксплуатации транспортного средства нередко неисправности топливного насоса высокого давления возникают по причине заправки некачественным топливом и несвоевременной замены фильтрующих элементов. Неисправность узла проявляется в засорении каналов, в потере герметичности резиновых прокладок и выработке посадочных мест.

Поломки ТНВД проявляются характерными симптомами:

• резкое увеличение расхода топлива;
• проблемы с запуском двигателя;
• выхлопные газы белого цвета;
• едкий запах и повышенная дымность выхлопа;
• утечки топлива;
• падение мощности ДВС;
• нестабильная работа мотора на холостых оборотах.

Для определения целесообразности замены или ремонта специалистами наших сервисных станций выполняется диагностика ТНВД. Для проверки используется специальный стенд, позволяющий имитировать разные режимы нагрузки силового агрегата, что позволяет выявить малейшие отклонения в работе деталей ТНВД. На основании диагностики принимается решение относительно восстановления работоспособности всего узла.

3.2. Порядок ремонтных операций.

Любая, даже самая бережная эксплуатация транспортного средства, рано или поздно приводит к некорректной работе ТНВД. Если это произошло, необходимо установить причины, приведшие к поломке. В этом поможет диагностика, проведенная квалифицированным специалистом.

Провести ремонт и восстановление ТНВД самостоятельно невозможно. Такие операции требуют применения специального инструмента и оборудования, чистоты в помещении мастерской и соответствующих навыков у персонала. «Кустарный» ремонт может обернуться владельцу дополнительными расходами в будущем.

Мы рекомендуем обращаться в профессиональный сервис, где качественный ремонт топливной системы вашего автомобиля будет гарантирован.

На наших сервисных станциях мы руководствуемся такой последовательностью ремонта ТНВД:

• Демонтаж.
• Очистка.
• Диагностика.
• Разборка.
• Дефектовка.
• Ремонт и восстановление.
• Регулировка основных механизмов.
• Сборка.
• Тестирование на стенде.
• Корректировка работы.
• Установка.

4. Как продлить срок эксплуатации ТНВД.

• Использование качественного, сезонного дизельного топлива.
• Своевременная диагностика и обслуживание.
• Использование оригинальных запасных частей.
• Своевременная замена масла.
• Не допускать перегрева мотора.
• Профессиональный ремонт и восстановление.
