Основные поломки холодильников АРДО
Морозилка снизу. Капельная система разморозки
Мало холода (или нет холода) в холодильной камере
1. засор капиллярной трубки ( капиллярная трубка забивается со временем , как правило из за реакции между фреоном и маслом мотора-компрессора. Образуется белый порошок забивающий проход газа в трубке (пример ремонт засора без замены капиллярной трубки на похожем холодильнике http://holodilchic.ru/nashi_remonty/remont-kholodilnika-atlant-mkhm-1700-/ ) и ремонт засора с заменой капиллярной трубки http://holodilchic.ru/nashi_remonty/remont-kholodilnika-ariston-hotpoint-rmba-1185/ )
в холодильнике Ардо трубка чаще всего меняется
2. Утечка фреона в контуре обогрева , как правило из за ржавчины по контуру морозилки, так называемого контура обогрева . Причина : Скопления воды на полу холодильной камеры из за загрязненного или забитого сливного отверстия
3. В редком случае декомпресс мотора-компрессора
мало холода (Шуба в холодильной Камере , нарастает неравномерная глыба льда)
1.Причиной нарастания шубы в холодильной камере может быть также засор капиллярной трубки или утечка фреона
2. Иногда , если шуба равномерная , по периметру встроенного в стенку испарителя ( в виде прямоугольника) , то причиной может служить неисправный терморегулятор , который попросту не отключает мотор-компрессор и тот работает без остановки
Холодильник не включается
1. Неисправен терморегулятор
2. Неисправен мотор-компрессор
3.Иногда неисправность в пускозащитном реле мотора-компрессора
4. Еще реже проблема с розеткой или с проводом питания
Холодильник включается , мотор-компрессор работает, но холода нигде нет (или слабый холод в морозильной камере)
2.Реже сильный засор капиллярной трубки
Холодильник не выключается
1.Засор капиллярной трубки
Морозилка снизу. Система разморозки Ноу фрост (No Frost)
Мало холода (или нет холода) в холодильной камере
1. Неисправен один из датчиков системы Ноу Фрост
-Плавкий предохранитель , датчик испарителя
-Возможно заслонка системы ноу фрост
2.Очень Редко , когда бывает засор капиллярной трубки или утечка фреона.
В таком случае при демонтаже системы Ноу Фрост испаритель будет на половину холодный , но мотор при этом будет работать
Морозилка сверху . Капельная система разморозки
Мало холода или нет холода в ходильной камере. Холодильник не отключается
1. Утечка фреона в запененной части холодильника или засор капиллярной трубки
Холодильник не включается
1. Неисправен мотор-компрессор
2. Неисправен терморегулятор
СКИДКИ на услуги предоставляются: | ||
1. | Ветеранам и инвалидам Великой Отечественной Войны | 10% |
2. | Пенсионерам | 5 % |
№ | Виды работ: | Стоимость (руб.) |
1. | Замена мотора-компрессора | от 3200 |
2. | Устранение утечки хладогена+заправка фреоном | от 2500 |
3. | Ремонт испарителя | от 2500 |
4. | Устранение засора капиллярной трубки | от 2500 |
5. | Замена термостата | от 2000 |
6. | Замена пускозащитного реле | от 1500 |
7. | Замена таймера | от 2000 |
8. | Замена электронного датчика температуры | от 2000 |
9. | Ремонт платы управления | от 3500 |
10. | Ремонт системы no frost | от 2000 |
11. | Расходные материалы | от 500 |
12. | Диагностика в случае отказа от ремонта (вне зависимости от марки холодильника) | 500 |
Примечание: Цена указана за работу без учета стоимости комплектующих! Точная стоимость устанавливается после диагностики неисправности. Диагностика проводится бесплатно, но в случае отказа от ремонта необходимо оплатить 500 руб. за выезд мастера.
Современная бытовая холодильная техника отличается разнообразием моделей, конструктивно-технологических особенностей, вариантами электронного оснащения, функциональностью. Несмотря на всю кажущуюся сложность внутренней оснастки холодильников, провести линейный или капитальный ремонт таких агрегатов бывает намного проще, а главное, выгоднее, чем покупать новое изделие.
Источник
Холодильники Ardo
Итальянская фирма Antonio Merloni S.p.A. —один из крупнейших европейских производителей бытовых электроприборов. В сознании массового потребителя эта фирма иногда объединяется с фирмой Merloni Elettrodomestici S.p.A. (торговые марки Ariston, Indesit и др.), что совершенно неверно. Общей является только фамилия Merloni, т.к. владельцы фирм — родные братья. Во всем же остальном эти фирмы не только не представляют единого целого, но напротив, активно конкурируют друг с другом, в том числе и на рынке стран СНГ и Восточной Европы. Здесь эксклюзивным распространителем изделий фирмы Antonio Merloni S.p.A. является фирма East Traiding Company.
Торговая марка ARDO означает Arte Domestica — искусство обустраивать свой дом. Холодильники и морозильники этой торговой марки хорошо зарекомендовали себя на российском рынке.
Технические характеристики холодильников ARDO приведены в табл. 1 и 2.
Таблица 1 Технические характеристики холодильников и морозильников ARDO
Технические данные | Единицы | Морозильники | Холодильники | ||||||
---|---|---|---|---|---|---|---|---|---|
MPC 120 | MPC 200 | CO 32 | MP 185 | FMP 22 | МР 145 | MF 140 | СО 37 | ||
Высота | см | 85 | 120,4 | 179,3 | 108,8 | 120,4 | 85 | 85 | 179,3 |
Ширина | см | 50 | 54 | 59,2 | 50,3 | 54 | 50 | 54 | 59,2 |
Глубина кроме ручек | см | 57,5 | 57,5 | 60 | 57,7 | 57,5 | 57,5 | 57,5 | 60 |
Вес брутто | кг | 34,2 | 45 | 68,7 | 40,8 | 42,8 | 33,9 | 33,9 | 67 |
Вес нетто | кг | 31 | 42 | 63,2 | 36,2 | 39,2 | 30,7 | 30,7 | 61,5 |
Напряжение/Частота | В/Гц | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 |
Потребление энергии | кВтч/сут | 0,93 | 1,36 | 2 | 0,85 | 0,9 | 0,78 | 0,9 | 0,9 |
Потребляемая мощность | Вт | 130 | 110 | 140 | 130 | 130 | 180 | 110 | 150 |
Потребление тока | А | 1,1 | 1,2 | 1,3 | 1,1 | 1,1 | 0,8 | 0,8 | 1,4 |
Общий полезный объем | л | 102 | 178 | 280 | 185 | 216 | 137 | 134 | 368 |
Объем морозильника | л | 102 | 178 | 280 | 20 | 18 | 16 | 18 | — |
Объем холодильника | л | — | — | — | 165 | 198 | 121 | 116 | 368 |
Количество компрессоров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
Возможность замораживания | кг/24часа | 12 | 12 | 10 | 4 | 5 | — | — | — |
Общий объем брутто | л | 120 | 190 | 314 | 215 | 218 | 143 | 139 | 375 |
Размораживание холодильника | — | — | — | ручное | ручное | ручное | автомат. | ||
Размораживание морозильника | ручное | ручное | ручное | — | — | — | — | ||
Минимальная гарантируемая температтура | °С | -18 | -18 | -18 | -12 | -12 | -6 | -18 | — |
Таблица 2 Технические характеристики холодильников ARDO класса «combi»
Технические данные | Единицы | Холодильники «combi» | |||||||
---|---|---|---|---|---|---|---|---|---|
FDP 24 | FDP 28 | CO 27/B | CP 30B | CO 2412 | CO 25 NF | CO 30/12 | СО 3PNF | ||
Высота | см | 141,4 | 153,6 | 167 | 175,6 | 180 | 167 | 200 | 180 |
Ширина | см | 54 | 54 | 50 | 54 | 59,2 | 50 | 59,2 | 59,2 |
Глубина кроме ручек | см | 57,5 | 57,5 | 57,5 | 57,5 | 60 | 57,5 | 60 | 60 |
Вес брутто | кг | 49,2 | 53,3 | 56 | 61,6 | 73 | 58 | 83 | 75 |
Вес нетто | кг | 45,2 | 50 | 52 | 57 | 68 | 54 | 78 | 70 |
Напряжение/Частота | В/Гц | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 |
Потребление энергии | кВтч/сут | 1,52 | 1,26 | 1,9 | 1,95 | 1,97 | 2,6 | 1,7 | 2,42 |
Потребляемая мощность | Вт | 130 | 130 | 160 | 180 | 180 | 180 | 160 | 180 |
Потребление тока | А | 1,1 | 1,15 | 1,2 | 1,3 | 1,3 | 1,5 | 1,4 | 1,5 |
Общий полезный объем | л | 241 | 265 | 246 | 284 | 326 | 233 | 373 | 262 |
Объем холодильника | л | 195 | 216 | 144 | 206 | 229 | 145 | 276 | 162 |
Объем морозильника | л | 46 | 49 | 102 | 78 | 97 | 88 | 97 | 68 |
Объем третьего отсека | л | — | — | — | — | — | — | — | 32 |
Количество компрессоров | 1 | 1 | 1 | 1 | 2 | 1 | 2 | ||
Возможность замораживания | кг/24часа | 5 | 4,5 | 10 | 10 | 8 | 7 | 6 | 7 |
Общий объем брутто | л | 245 | 275 | 270 | 303 | 342 | 245 | 390 | 305 |
Размораживание холодильника | автомат. | автомат. | автомат. | автомат. | автомат. | автомат. | автомат. | ||
Размораживание морозильника | ручное | ручное | ручное | ручное | ручное | автомат. | ручное | автомат. | |
Минимальная гарантируемая температтура | °С | -18 | -18 | -18 | -18 | -18 | -18 | -18 | -18 |
Рассмотрим близкие по конструкции холодильники класса combi моделей СО30/12А1, СО30/12ВА, СО24/12А1, СО24/12ВА, отличающиеся лишь геометрическими размерами и наличием одного или двух компрессоров. Параметры этих изделий приведены в таблице 3.
Таблица 3 Технические характеристики двух- и однокомпрессорных холодильников ARDO класса combi
Характеристики холодильников ARDO | СО30/12А1 | СО30/12ВА | СО24/12А1 | СО24/12ВА |
---|---|---|---|---|
Высота, см | 200 | 200 | 180 | 180 |
Ширина, см | 59 | 59 | 59 | 59 |
Глубина, см | 60 | 60 | 60 | 60 |
Общий полезный объем, л | 373 | 373 | 326 | 326 |
Объем холодильного отделения, л | 276 | 276 | 229 | 229 |
Объем морозильного отделения, л | 97 | 97 | 97 | 97 |
Энергопотребление, кВтч/сут | 1,67 | 1,54 | ||
Возможность замораживания, кг/сут | 6 | 6 | 6 | 6 |
Количество компрессоров | 2 | 1 | 2 | 1 |
Внешний вид холодильника СО24/12А1 показан на рис. 1
Рис. 1 Внешний вид холодильника СО24/12А1:
1 − цоколь; | 4 − панель управления; |
2 − морозильное отделение; | 5 − дверные ручки; |
3 − холодильное отделение; | 6 − полка для бутылок |
На рис. 2. и рис. 3. показано устройство холодильника
Рис. 2. Компоненты холодильника ARDO CO24/12A1 (корпус и система охлаждения)
На рис. 2. приведены следующие компоненты (табл. 4):
Таблица 4. Перечень компонентов холодильников ARDO (корпус и система охлаждения)
Поз. | Наименование | Поз. | Наименование |
---|---|---|---|
1 | Шкаф | 28 | Регулируемая ножка |
2 | Ролик | 29 | Нижний решетчатый ящик морозильного отделения |
3 | Ось ролика | 30 | Заглушка цоколя правая |
4 | Поперечина компрессора | 31 | Нижняя навеска |
5 | Прокладка компрессора | 32 | Штифт навески |
6 | Пластина компрессора | 33 | Втулка навески |
7 | Компрессор холодильного отделения | 34 | Профилированная планка |
8 | Лоток сбора конденсата | 35 | Испаритель морозильного отделения |
9 | Заправочная трубка | 36 | Верхняя полка морозильного отделения |
10 | Ванночка для льда | 37 | Втулка центральной навески |
11 | Лопатка для льда | 38 | Центральная навеска |
12 | Конденсатор | 39 | Вкладыш ящика для мяса |
13 | Левая верхняя навеска | 40 | Опора полки холодильного отделения |
14 | Штырь для прочистки стока | 41 | Верхняя панель |
15 | Полка | 42 | Верхняя правая навеска |
16 | Трубка слива конденсата | 43 | Штифт верхней навески |
17 | Фильтр-осушитель | 44 | Втулка верхней навески |
18 | Заглушка | 45 | Полка-решетка |
19 | Пластина крепления термодатчика | 46 | Крышка ящика для мяса |
20 | Опора испарителя левая | 47 | Ящик для мяса |
21 | Компрессор морозильного отделения | 48 | Опора испарителя правая |
22 | Решетчатый ящик морозильного отделения | 49 | Крышка термодатчика |
23 | Патрубок слива конденсата | 50 | Дверца испарителя |
24 | Заглушка цоколя левая | 51 | Табличка-памятка |
25 | Нижняя левая навеска | 52 | Карман таблички-памятки |
26 | Цоколь | 53 | Передняя панель решетчатого ящика |
27 | Шнур питания |

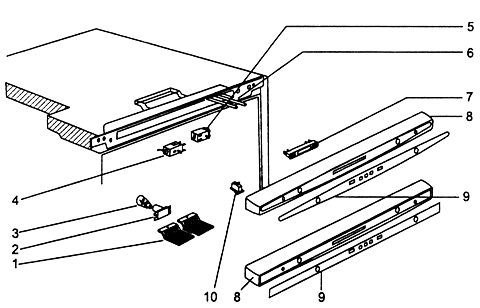

Рис. 3. Компоненты холодильника ARDO CO24/12A1 (термостаты и панель управления)
На рис. 3 приведены следующие компоненты (табл. 5):
Таблица 5. Перечень компонентов холодильников ARDO (термостаты и панель управления)
Поз. | Наименование | Поз. | Наименование |
---|---|---|---|
1 | Светорассеиватель лампы | 6 | Электропровода |
2 | Патрон лампы | 7 | Кнопочный пульт в сборе |
3 | Лампа | 8 | Панель управления |
4 | Термостат холодильного отделения | 9 | Планка панели управления |
5 | Термостат морозильного отделения | 10 | Выключатель лампы |
На рис. 4 показаны элементы, входящие в комплект компрессора Necchi.
Рис. 4. Элементы, входящие в комрлект компрессора Necchi:
1 − крышка клеммной коробки Necchi; | 3 − термозащита; |
2 − магнитный пускатель; | 4 − клеммная коробка Necchi |
На рис. 5 показаны аналогичные элементы для компрессора Zanussi.
Рис. 5. Элементы, входящие в комрлект компрессора Zanussi:
1 − крышка клеммной коробки Zanussii; | 4 − термозащита; |
2 − клеммная коробка Zanussi | 5 − винт крепления клеммной коробки; |
3 − магнитный пускатель; | 6 − компрессор |
На рис. 6 приведена электрическая схема двухкомпрессорного холодильника.
Рис. 6. Электрическая схема двухкомпрессорного холодильника ARDO:
1 — компрессор холодильного отделения; | 11 — датчик температуры; |
2 — термореле; | 12 — выключатель термостата морозильного отделения; |
3 — электромагнитное репе: | 13 — электромагнитное репе; |
4 — лампа подсветки: | 14 — термореле; |
5 — выключатель пампы: | 15 — компрессор морозильного отделения; |
6 — мотор вентилятора: | 16 — «земля» |
7 — термостат холодильного отделения; | N — нейтраль; |
8 — термостат морозильного отделения: | L — фаза; |
9 — выключатель цепи питания; | |
10 — измеритель температур; |
На рис. 7 показана схема электропроводки, а на рис. 8 — электрическая схема однокомпрессорного холодильника.
Рис. 7. Схема электропроводки однокомпрессорного холодильника ARDO:
1 — лампа подсветки | 6 — компрессор; |
2 — выключатель лампы;; | N — нейтраль; |
3 —термостат; | L — фаза; |
4 — термореле; | М — «земля» |
5 — электромагнитное реле; |
Рис. 8. Электрическая схема однокомрессорного холодильника ARDO:
1 — пампа подсветки; | 6 — компрессор; |
2 — выключатель лампы; | N — нейтраль; |
3 — термостат: | L — фаза; |
4 — термореле; | М — «земля» |
5 — электромагнитное реле; |
Заметим, что электрическая схема, показанная на рис. 8, относится и к другим однокомпрессорным холодильникам ARDO класса combi, например СОЗОВА1 и С027ВА1, а электрическая схема двухкомпрессорного холодильника (рис. 6 ) — также и к модели СОЗЗА, отличающейся увеличенным объемом морозильного отделения (131 л при общем объеме 311 л).
Удачи в ремонте!
Спортсмен занимается спортом, врач работает в медицинском учреждении, а повар на кухне и никак не наоборот. Только квалифицированный специалист может грамотно устранить неисправность техники. В Москве для ремонта холодильника Ardo рекомендуем вызвать мастера на дом из службы ExRemont.
Статья подготовлена по материалам издания «Ремонт холодильников» издательства СОЛОН-Пресс, серия «ремонт» №35
