Ремонт холодильников «NORD»

Холодильники выполнены в виде напольного шкафа с установочной плоскостью. Между наружным шкафом и внутренней камерой находится теплоизоляция из пенополиуретана. Герметичность дверных проемов достигается с помощью эластичных уплотнителей с магнитными вставками. Холодильные камеры освещаются электрической лампочкой, которая включается автоматически при открывании двери и выключается при ее закрывании.

Охлаждение продуктов в холодильниках осуществляется герметичным компрессионным холодильным агрегатом, работающим на R12 или R134а.

Для пуска электродвигателя компрессора с напряжением 200-240 В, частотой тока 50 Гц, а также для защиты обмоток от перегрузок применено пускозащитное реле.

Холодильники «NORD-416», «NORD-431», «NORD-517», «NORD-417»

Холодильники однокамерные. В верхней части холодильника расположена морозильная камера, в которой поддерживается температура -12 °С. В холодильной камере, расположенной в нижней части шкафа, температура 5 °С.

Для повышения уровня комфортности конструкция холодильника позволяет осуществить перенавешивание двери для право- или левостороннего открывания, переставить полки и сосуды холодильной камеры по высоте с интервалом 50 мм, переставить полки двери холодильной камеры, а также ограничить открывание двери на угол 90 или 120°.

Для перемещения по полу холодильники снабжены двумя роликами.

Холодильник «NORD-214-1» КШД-280/45

Холодильник двухкамерный предназначен для замораживания и хранения пищевых продуктов, а также для приготовления пищевого льда.

Рис. 1. Холодильник «NORD-214-1» КШД-280/45 общий вид:

А — холодильная камера:	11 — декоративная планка;
Б — морозильная камера:	12—гайка;
1 — решетка;	13—опора;
2 — испаритель морозильной камеры;	14, 15—болты с шайбой;
3 — лопатка;	16—ролик:
4 — емкость с крышкой;	17—сосуд для овощей и фруктов:
5 — вкладыш;	18 — попка-стекло:
6 — испаритель холодильной камеры:	19 — обрамление полки;
7 — барьер полки;	20 — полка;
8 — дверь холодильной камеры;	21 — бак с крышкой;
9 — сосуд для талой воды:	22 — блок приборов;
10 — уголок;	23 — форма для льда;
24 — поперечина;

Электрические схемы приведены на рис. 2.

Рис. 2 Холодильник «NORD-214-1», электрические схемы
а) — 1-й класс защиты; б) — 0 класс защиты:

SK — терморегулятор;	ЕК1 — электронагреватель поперечины:
EL — пампа накаливания;	ЕК2 — электронагреватель оттаивания:
К — пускозащитное реле;	SQ — выключатель освещения;
М — компрессор;	Х — провод армированный

Холодильник при подготовке к работе устанавливают с небольшим наклоном назад (8-10 мм) для самопроизвольного закрывания дверей с помощью регулировочных опор. В холодильнике применены встроенные ручки.

В процессе эксплуатации холодильника при образовании на внутренних стенках, также на рамке морозильной камеры незначительного снегового покрова, препятствующей плотному закрыванию двери, его удаляют с помощью лопатки в любое время, не совмещая это с оттаиванием морозильной камеры.

Если образовался плотный снеговой покров толщиной более 3 мм (определяется визуально) и его нельзя удалить лопаткой, холодильник оттаивают. Морозильную камеру рекомендуется оттаивать с профилактической целью не реже одного раза в два-три месяца.

Оттаивание морозильной камеры проводят в следующем порядке:

• отключают холодильник от электросети, оставив открытой дверь морозильной камеры;
• вынимают из морозильной камеры продукты, заворачивают их в несколько слоев плотной бумаги и размещают на полках холодильной камеры;
• вынимают пробку из сливного отверстия, установив напротив на верхней полки холодильной камеры бак или любой другой сосуд вместимостью не менее 2 л. В целях предотвращения засорения системы отвода талой воды отходами небрежно упакованных продуктов или отходами упаковки в холодильнике имеется предохранительная решетка, которую систематически по мере засорения, а также в процессе каждой уборки необходимо очищать. Перед очисткой предохранительную решетку снимают, незначительным усилием повернув ее на себя.

После оттаивания воду из бака сливают, устанавливают заглушку и пробку на место (до отказа) и проводят уборку холодильника.

В верхней части холодильника расположена морозильная камера (МК), а в нижней − холодильная камера (ХК), отделяемая от морозильной камеры теплоизоляционным ограждением, выполненным из пенополиуретана.

Рис. 3. Холодильник «NORD-214-1» КШД-280/45 вид сзади:

1 — водоотвод;	5 — сосуд для талой воды;
2 — компрессор;	6 — соединительный провод;
3 — пускозащитное реле;	7 — вилка;
4 — клеммная колодка;	8 — патрубок;

Снеговой покров с испарителя, размещенного на задней стенке холодильной камеры оттаивается автоматически с помощью электронагревателя в период остановки компрессора. Во время оттаивания испарителя образовавшаяся вода по водоотводу 1 (рис. 3) сливается в сосуд 5 для талой воды, расположенный на верхней крышке компрессора, или в сосуд для талой воды 9 (см. рис. 1.), расположенный внизу шкафа.

Рис. 4. Холодильник «NORD-214-1» КШД-280/45 (расположение блока приборов)

1 — плафон:	4 — выключатель освещения камеры:
2 — ручка;	5 — панель
3 — указатель:

На боковой стенке холодильной камеры расположен блок приборов, в котором размещены терморегулятор ТАМ-133-1-1, лампочка и выключатель освещения камеры (см. рис.4). Для дополнительного охлаждения масла предусмотрено специальное устройство.

Средняя температура в холодильной камере 5°С.

Желаемый температурный режим в холодильной камере устанавливается путем поворота ручки терморегулятора 2 по часовой стрелке до совмещения выбранного деления с неподвижным указателем 3. Деление 1 соответствует наиболее высокой температуре в камере, деление 8 — наиболее низкой. При этом обеспечивается плавная регулировка режима. На плавную регулировку режима указывает символ, нанесенный на ручку терморегулятора.

Холодильник снабжен электронагревателем поперечины.

Температура в морозильной камере поддерживается автоматически на уровне — 18°С и ниже. Срок хранения пищевых продуктов в замороженном состоянии указан на пиктограмме, изображенной на внутренней стороне двери морозильной камеры. Суточная норма замораживания пищевых продуктов не менее 3 кг.

Двухкамерные холодильники «NORD-233», «NORD-232», «NORD-240-3», «NORD-320», «NORD-239» имеют аналогичное устройство и отличаются общим объемом и объемом морозильной камеры (например, холодильник «NORD-239» имеет объем морозильной камеры 100дм 3 , расположенной в верхней части холодильника, «NORD-240-3»—90дм 3 , «NORD-232» — 65 дм 3 , «NORD-233» — 65 дм 3 ).

Холодильники могут быть выполнены по степени защиты от поражения электрическим током класса 0 (без заземляющего провода) или класса 1 (с заземляющим проводом). В морозильных камерах поддерживается средняя температура -18°С, в холодильных камерах — 5°С. Холодильник «NORD-240-3» имеет часы-таймер, что создает дополнительное удобство при его эксплуатации. В холодильнике предусмотрены элементы комфортности, характерные для однокамерных холодильников.

Холодильник «NORD-225» КШТ-350/45/45

Устройство холодильника

Холодильник трехкамерный, предназначен для замораживания и хранения пищевых продуктов, свежих овощей и фруктов, а также для приготовления пищевого льда. Камера А служит для хранения овощей и фруктов, камера Б — холодильная, В — морозильная (рис 5). Расположение блока приборов в холодильниках «NORD-214-1» и «NORD-225» аналогичное.

Рис. 5. Холодильник «NORD-225» КШТ-350/45/45:

а) — расположение камер: А — камера для хранения овощей и фруктов; Б — холодильная камера: В — морозильная камера;

1 — лопатка;	9 — уголок:	17 — обрамление полки;
2 — емкость с крышкой;	10 — пора;	18 — полка;
3 — испаритель холодильной камеры:	11 — гайка опоры:	19 — бакс крышкой:
4 — вкладыш;	12, 13 — болты с шайбой:	20 — форма для льда;
5, 6 — барьеры-полки;	14 — ролик;	21 — решетка;
7 — сосуд для талой воды;	15 — сосуд для овощей и фруктов;
8 — декоративная планка:	16 — шторка;

б) — вид холодильника сзади:

1 — соединительный провод:	4 — пускозащитное юле;
2 — водоотвод;	5 — кпеммная колодка;
3 — компрессор;	6 — сосуд для талой воды

В холодильнике применен один холодильный агрегат. В нем использован компрессор 3 типа ХКВ-8 или ХКВ6-1М (рис. 5, б), электродвигатель ЭДП-125 или ДАО-131-120, терморегулятор ТАМ-133-1-1, пускозащитное реле РТК-ЗМ-07.

Холодильник может быть выполнен с разной степенью защиты от поражения электрическим током: 0 класса (без заземляющего провода) или 1-го класса (с заземляющим проводом).

Электрические схемы аналогичны схемам холодильника «NORD-214-1» и приведены на рис. 2. При 0 классе защиты запрещается прикасаться одновременно к холодильнику и к устройствам, имеющим естественное заземление (газовая плита, радиатор отопления, водопроводный кран и др.).

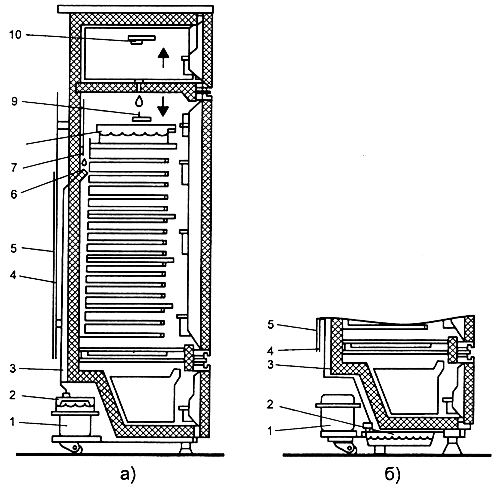

Рис. 6. Схема отвода талой воды при оттаивании испарителя холодильника «NORD-225» в сосуд, установленный:
а) — на верхней крышке компрессора, б) — на уголках под шкафом

1 — компрессор;	6 — лоток:
2 — сосуд для талой воды:	7 — испаритель холодильной камеры;
3 — водоотвод;	8 — бак;
4 — конденсатор:	9 — пробка;
5 — предконденсатор;	10 — заглушка

Снеговой покров с испарителя 7 (рис. 6) оттаивается автоматически в период остановки компрессора. Во время оттаивания испаритель покрывается каплями воды, которая по водоотводу 3 стекает в сосуд для талой воды 2, установленный на компрессоре 1 (рис. 6, а) или под шкафом (рис. 6, б), и испаряется при температуре окружающей среды. В случае повышенных нагрузок, например при значительной загрузке морозильной камеры свежими продуктами и при высокой температуре окружающего воздуха, холодильный агрегат может работать непрерывно. При этом автоматическое оттаивание испарителя холодильной камеры не осуществляется.

Оттаивание возобновляется при переходе холодильного агрегата на цикличный режим работы (при полном замерзании продуктов). В этом случае после первых циклов оттаивания на поверхности испарителя холодильной камеры могут оставаться небольшие капли инея или льда. Это не должно являться причиной беспокойства потребителя по поводу исправности холодильника. Трехкамерный холодильник «NORD-235» имеет устройство, аналогичное устройству холодильника «NORD-225», но объем морозильной камеры в нем достигает 65 дм3.

Холодильник «NORD-226» КШТ-325/45/45

Устройство холодильника

Холодильник имеет три камеры: холодильную (ХК), средняя температура в которой 5°С, морозильную (МК), где температура -18°С, и близкриоскопическую (БК), где температура составляет -3 °С (рис. 7, а). Холодильник выполнен в виде напольного шкафа.

Рис. 7. Холодильник «NORD-226»;

а) — расположение камер и комплектующих изделий:
А — морозильная камера: Б — близкриоскопическая камера: В — холодильная камера:

1 — форма для льда;	7 — сосуд для талой воды;	13—уголок;
2 — решетка;	8 — опора;	14—сосуд для овощей и фруктов;
3 — лопатка;	9 — гайка опоры;	15—полка-стекло;
4 — емкость с крышкой;	10 — болт;	16, 17—полки:
5 — вкладыш;	11 — шайба:	18— бак с крышкой;
6 — барьер-полка;	12—ролик;

б) — схема отвода талой воды при оттаивании испарителя:

1 — пробка;	6 — предконденсатор;
2 — заглушка;	7 — водоотвод;
3 — испаритель холодильной камеры;	8 — компрессор;
4 — лоток;	9 — сосуд для талой воды;
5 — конденсатор;	10 — испаритель морозильной камеры

В холодильнике применен холодильный агрегат, аналогичный холодильнику «NORD-225» и с таким же расположением блока приборов. Холодильник снабжен двумя электронагревателями поперечины. Оттаивание испарителя холодильной камеры автоматическое (с помощью электронагревателя); осуществляется оно в период остановки испарителя. Схема отвода талой воды при оттаивании испарителя приведена на рис. 7, б). Холодильник может быть выполнен с разной степенью защиты от поражения электрическим током: (класса (без заземляющего провода) или 1-го класса (с заземляющим проводом). Электрические схемы холодильника приведены на рис. 8.

Рис. 8. Электрические схемы холодильника «NORD-226»,
а) — 1-й класс защиты; б) — 0-й класс защиты:

ЕК3 — электронагреватель системы оттаивания;	М — компрессор;
ЕК1, ЕК2 — электронагреватели поперечины:	К — реле пускозащитное;
SК — терморегулятор:	X, X1 — провода армированные;
EL — пампа накаливания;	SQ — включатель освещения

Оттаивание ручное, производится в следующем порядке: отключают холодильник от электросети, двери МК и БК оставляют открытыми; убирают продукты из МК и БК.

Вынимают пробки 7 и заглушку 2 (см. рис. 7, б) из сливных отверстий, устанавливают под ними на верхней полке ХК любой сосуд вместимостью не менее 3 дм3. После оттаивания воду из бака сливают, устанавливают заглушку 2 и пробки 7 на место и проводят уборку холодильника.

В трехкамерном холодильнике «NORD-234» предусмотрена выносная общая камера объемом 25дм 3 , в которой поддерживается температура 5°С. Овощная камера расположена в нижней части холодильника.

Все холодильники имеют элементы комфортности, аналогичные для однокамерных холодильников.

Морозильные камеры «NORD-155» и «NORD-156». В морозильниках общим объемом 200 и 100дм3 поддерживается температура-18°С. Они имеют выносной пульт управления расположенный на передней стенке в верхней части морозильника. Производительность морозильных камер по замораживанию составляют соответственно 17,5 и 10 кг продуктов в сутки. На внутренней части двери указаны сроки хранения продуктов в морозильной камере. Морозильники имеют выдвижные корзины. Элементы комфортности морозильных камер такие, как у однокамерных холодильников.

Технические характеристики холодильников «NORD» даны в табл. 1.

Таблица 1. Технические характеристики холодильников «NORD»

Технические характеристики	NORD- 233	NORD- 235	NORD- 214	NORD- 232	NORD- 416	NORD- 431	NORD- 239	NORD- 517	NORD- 428	NORD- 155	NORD- 156	NORD- 530	NORD- 157
Общий объем, л	350	320	280	275	255	210	310	146	146	205	100	370	320
Объем морозильной камеры, л	65	65	45	65	26	18	100	—	18	—	—	—	—
Объем специальной камеры, л	—	45	—	—	—	—	—	—	—	—	—	—	—
Расход электроэнергии, кВт*ч	1,85	1,86	2,35	1,8	2,03	0,91	0,85	2,3	0,9	0,87	1,65	0,95	2,4
Температура в морозильной камере, С	-18	-18	-18	-18	-12	-12	-18	—	-12	-18	—	—	-18
Температура в специальной камере, С	—	-3	—	—	—	—	—	—	—	—	—	—	—
Температура в холодильной камере, С	+5	+5	+5	+5	+5	+5	+5	+5	+5	—	—	от 0 до 12	—
Мощность замораживания, не менее кг/сут	6,0- 4,5	6,0- 4,5	3,0- 2,0	6,0- 4,5	—	—	6,0- 4,5	—	—	17,5- 12,0	10,0- 6,5	—	18
Суммарная площадь полок, м2	1,36	1,50	1,22	1,046	0,99	0,84	—	0,66	0,66	0,86	0,4	—	—
Высота, мм	1800	1800	1480	1480	1480	1145	1800	850	850	1480	850	1820	1100
Ширина, мм	580	580	580	580	580	580	580	580	580	580	580	580	900
Глубина, мм	610	610	610	610	610	610	600	600	600	600	600	600	730
Масса, кг	75	80	64	64,5	61	50	76	41	42	65	43	74	101

В инструкциях по эксплуатации бытовых холодильников Nord, сказано, что их повторное включение в сеть допускается не ранее чем через 4. 5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на электродвигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен.

Выполнить указанное требование без применения дополнительных устройств защиты невозможно. Бытовой холодильник включен круглосуточно. Чтобы вывести его из строя, бывает достаточно обычного для наших электросетей даже кратковременного перебоя подачи электроэнергии, особенно ночью или когда отсутствуют хозяева. В таких случаях необходимо автоматически задерживать включение холодильника приблизительно на 5 мин после восстановления напряжения в сети. Именно эту функцию может выполнить таймер задержки включения холодильника.

Удачи в ремонте!

Статья подготовлена по материалам книги издательства СОЛОН-Пресс Серии Ремонт №35 «Ремонт холодильников» Д. А. Лепаев, В. В. Коляда 2005
