Подъемный механизм Huwilift Senso

Содержание

Описание

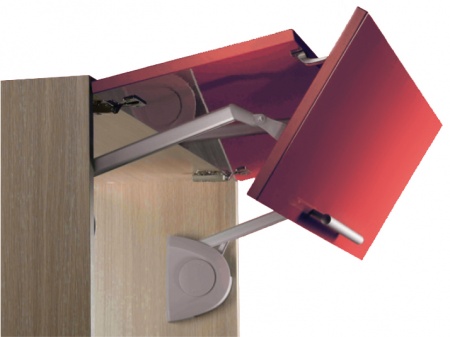

Подъемный механизм Huwilift Senso относится к механизмам вертикального открывания со встроенной системой демпфирования.

Назначение:

Возможность использования с различными фасадами из МДФ, ДСП и алюминиевого профиля.

Комплектность:

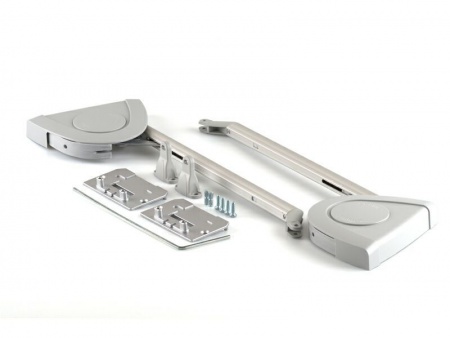

Механизм Huwilift Senso включает в себя :

• две пластиковые заглушки, исполненные в сером цвете и предназначенные для того, чтобы скрыть основные рабочие элементы механизма
• механизм Senso (2шт.)
• крепления к корпусу мебельного изделия (2 шт.)
• крепление к сплошному фасаду или из широкого алюминиевого профиля (2шт.);
• комплект крепежа (4 шурупа М5х16).

Для соединения складных фасадов между собой , необходимо использовать две центральные петли, соединяющие фасады между собой (в комплект изделия не входят) и две петли, соединяющие фасад с корпусом мебельного изделия (в комплект не входят).

В случае монтажа механизма к фасаду из изготовленному узкого алюминиевого профиля, дополнительно к вышеперечисленным элементам, необходимо приобрести

крепление к алюминиевому профилю и адаптер крепления к алюминиевому профилю.

Технические характеристики:

• Механизм выполнен из стали и алюминия
• Диапазон регулировки фасада по высоте +/-3 мм;
• Диапазон регулировки фасада по горизонтали +/-3 мм;
• Регулировка усилия удерживающего фасад
• Регулировка угла открывания;
• Регулировка среднего усилия затягивания;
• Применяются при использовании дверей высотой 540мм-720мм;
• Допустимый вес фасада при монтаже 3-20 кг.

Регулировка по высоте	Регулировка по горизонтали	Регулировка усилия удерживающего фасад	Регулировка угла открывания	Регулировка среднего усилия затягивания

Монтаж:

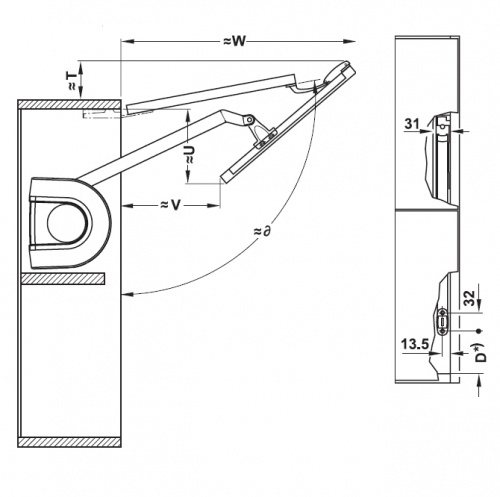

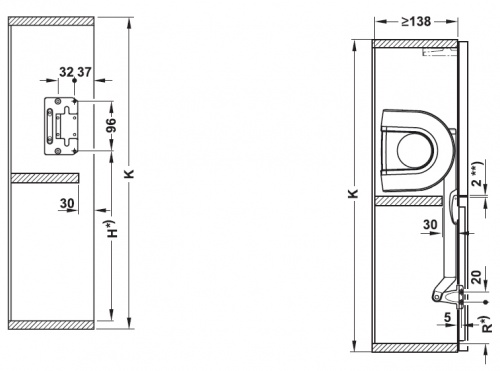

Монтажные размеры:

Высота фасада, мм	ð	D	H	R	T	U	V	W
550	101°	57,5	290	63,5	70	139	192	390
600	101°	73,5	326	79,5	70	130	170	405
650	103°	67,5	340	73,5	95	160	220	425
720	102°	75,5	378	81,5	96	207	261	456
800	100°	71,5	392	77,5	85	255	260	500
865	102°	47,5	400	53,5	120	260	315	525

Значение R — для фасадов с алюминиевой рамой 20мм

Значение D — для сплошных фасадов.

Основные достоинства:

• Конструкция петли исключает возможность прищемления руки
• Позволяют использовать в конструкции двери различной высоты – 2/3 главная и 1/3 основание.
• Оснащены системой демпфирования, обеспечивающей мягкость и безопасность закрытия фасада.

Ссылки

С ассортиментом подъемных механизмов Huwilift Senso Вы можете ознакомиться на сайте компании ТБМ

Вклад участников

Статья создана сотрудником компании ТБМ Годзишевский Юрий

Источник
