Астра-209-стерео
Сетевой катушечный магнитофон «Астра-209-стерео» предназначен для записи и воспроизведения фонограмм, записанных на магнитной ленте.
Ленинградский завод «Техприбор»
Воронежский завод «Электроприбор»
Выпуск с 1980 года
В магнитофоне «Астра-209» предусмотрены:
— автостоп при обрыве и окончании ленты,
— индикация включения в сеть и в режим записи,
— дистанционный пуск и остановка ЛПМ,
— трехдекадный счетчик метража (расхода) ленты.
Усилитель НЧ магнитофона работает на две головки 2ГД-40. Можно использовать выносные АС сопротивлением 4 Ом.
У магнитофона «Астра-209-стерео» Олимпийский выпуск как бы перепутаны верх и низ по вертикали, ручка для переноски сделана внизу и явно предусмотрено место для двух громкоговорителей ещё и внизу, так как будто бы конструкторы не были уверены какой делать магнитофон, горизонтальный или вертикальный.
Основные технические характеристики:
Магнитная лента типа — А4409-6Б.
Скорость протяжки ленты — 19,05 см/сек и 9,53 см/сек.
Коэффициент детонации:
— на скорости 19,05 см/с ± 0,15%,
— на скорости 9,53 см/с ±0,25%.
Максимальная выходная мощность УЗЧ — 2х10 Вт.
Диапазон рабочих частот звука:
— при скорости 19,05 см/с — 31,5. 21000 Гц,
— при скорости 9,53 см/с — 40. 14000 Гц.
Габариты магнитофона — 463х388х167 мм.
Масса — 15 кг.
Источник
Астра 209 — Разжалованная Первоклашка.
Всем Доброго Аудиофильского!
Обзор который сегодня будет, меня попросил сделать подписчик!
Я и не ожидал какую историю наш сегодняшний аппарат за собой прячет. Там все ооочень интересно.
Оказывается есть у меня на канале толковый комметатор. Спасибо ему за это.
А еще у нас тут Хейтеры завелись! Жгут в комметах! Чему я в общем-то рад. Помните поговорку, что в плохих яблоках червяки не заводятся? А у меня вот завелись.
Вернемся к магнитофону. Он прелесть я вам скажу! Но еще интереснее его технологическая история!
Дело в том, что в 1969м году, когда было принято решение о массовом набжении населения магнитофонами, они были вот такие.
фото отсюда http://rw6ase.narod.ru/00/mg_kat/awrora_mg.html
фото отсюда http://rw6ase.narod.ru/00/mg_kat/kometa209.html
Замечаете в чем особенность? Тут привычные по кассетникам клавиши управления. Но буквально сразу стало ясно, что для дальнейшего роста качества у этого алгоритма управления есть проблемы.
Для лучших характеристик скорости движения ленты и детонации, нужно ролик прижимать более сильно. А это означает, что пользователь одним пальцем должен преодолевать повышенное сопротивление пружинки.
И уж не знаю как кто себя ведет в такой ситуации, а некоторый вид пользователей однозначно МатеритцО. А другой подвид пользователей МатюгаетцО!
Чтобы устранить столь некультурные подпевания песням, восхваляющим Мир Труд Май, и Любовь Настоящих Времен, инженеры из кожи вон лезли. Но кое-что придумали.
фото отсюда http://rw6ase.narod.ru/00/mg_kat_/majak201.html
Видите что тут творится? Тут теперь крутилка, которую можно хватать аж тремя пальцами. А это уже совсем другая история с усилием! Да и правило рычага не забыли «Выигрываем в силе, проигрываем в расстоянии» — теперь можно крутить со значительно большей амплитудой, нежели позволяли клавиши изящного дизайна. А делать «рояль» высотой с небоскреб — это тоже не дело.
Но у этой крутилки есть один спорный момент. Дело в том, что для активации режима воспроизведения нужно надавить и повернуть.
А это как-то не по-людски. Человек ведь привык крутить и отрывать. А тут надавить и повернуть. Это ж до сих пор как защита от детей применяется на баночках с витаминками.
Не порядок! Да и воспроизведение может начинаться в некотором недожатом состоянии. Если человек в почтенном и заслуженном возрасте будет включать, то аппарат может кучу неприличных звуков издать вместо Возвышенных Хитов Человечности.
И тогда придумали новый алгоритм!
фото отсюда http://rw6ase.narod.ru/00/mg_kat/astra5_205_206.html
Тут все хитрее! Тут пользователь легким усилием поворачивает крутилку только в одной плоскости. У него тут режимы в следующей последовательности: Перемотка назад — стоп — воспроизведение на паузе — стоп — перемотка вперед.
Крутится это все легко. Но когда нужно включить воспроизведение, нужно крутилкой выбрать этот режим, а потом надавить на еще более длинноходный рычажок с надписью Пуск.
Чем-то это еще и к Виниловым вертушкам отсылает.
И вот в этих условиях наступил 1977й год.
В этот год выпустили магнитофон Илеть 101 — Стерео.
фото отсюда http://rw6ase.narod.ru/00/mg_kat/ilet101s.html
На тот момент он демонстрировал характеритсики на уровне аппаратов высшего класса. АЧХ 40 — 20 кГц на 19й скорости. А детонация 0.1%.
У него были демпферы ленты. А режимы управления как на Маяках. Воспроизведение методом надавить-повернуть.
Привод тонвала при этом перемещающимся роликом. Как на Маяках.
И вот эту конструкицю взяли за основу для Астра 209! Ее-то я вам и представляю!
фото отсюда http://rw6ase.narod.ru/00/mg_kat/astra209.html
Родился аппарат в 1980м году.
Здесь сделана та солидная крутилка, которую не нужно надавливать. Только тут ее еще хитрее довели до ума. Тут теперь при нажатии кнопки пуск, соленоид ролик дожимает.
Но так уж вышло, что изначально хотели сделать первоклашку. Но эта новая конструкция, она была с новыми технологиями производства. И вот эти технологии оказались сырыми. Получалось очень много брака.
Причем брак не как обычно, когда продукт в переплавку, а как с компами. Работоспособный брак. Все работает, но с несколько худшими характеристиками. Вот и тут вышло, что детонация вместо расчетных 0.08%, получилась 0.13.
А такое дело на первый класс не тянет. Но, чтобы исправить производственные огрехи нужно было время. И решили пока идет поиск решения, производить аппарат под вторым классом.
Ему оторвали демпфер ленты, по изначальной задумке он должен был быть, но только один. И еще ему оторвали одну голову. Он должен был быть как Дракон — Трехголовый, а получился — ОРЕЛ. Двухглавый. И смотрят почти в разные стороны!
Выглядит это вот так:
фото отсюда http://rw6ase.narod.ru/00/mg_kat/astra209.html
Внутри под это дело заткнули аппарату сквозной канал. В смысле упростили схему, заменив отдельные модули записи и воспроизведения, на универсальный усилитель записи-воспроизведения.
И вот в этом состоянии его производили 3 года пока не нашли решение. Но он нем мы поговорим в следующей статье. Она выйдет завтра!
Магнитофон получился с еще одним приколом. Смотрите:
фото отсюда http://rw6ase.narod.ru/00/mg_kat/astra209.html
Ему в силу неожиданных унификаций приделали решетку динамиков от Маяка. Она даже с вырезами под динамики. Но по факту это вентиляция. Сами же дианмики, смотрите выше, на боковых панелях корпуса.
На борту причиличный усилитель, который может и внешние колонки раскачать. 2 по 10 ватт. Есть и выход на стерео-наушники. Причем схема усилителя корректируется на предмет АЧХ при работе на внутренние динамики.
Есть у аппарата и автостоп. Причем хитрый. Электронный. Рычажок падает вниз когда лента заканчивается и он отжимает ролик, и. выключает мотор. Который там внутри тоже прижат резиновым роликом к тон валу.
Зачем это сделано, до конца неизвестно. В этом аппарате вообще с этим опасно. Обычно ведь на магнитофонах такого типа выключение питания на крутилке скорости. А здесь отдельная кнопка Сеть. Но скорости все равно надо переключать в нейтраль.
Видимо за это несоблюдение субординации, и не соответсвие эксплуатационным рискам, ее и разжаловали на одно звание вниз. Но она, все равно карьеру сделает! Но об этом завтра!
Источник
Инструкция по ремонту магнитофона астра 209 стерео

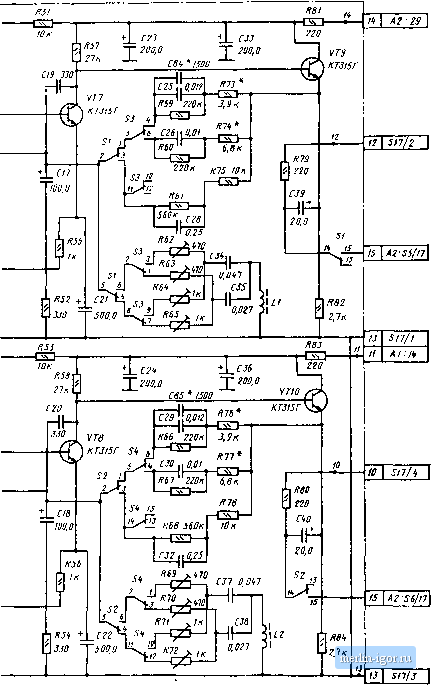

Рис. 2.34. Электрические принципиальные схемы усилителя мощности (б), универсального усилителя (а), генератора тока стирания и подмагничивания (в) магнитофона
подключения внешних акустических систем с сопротивлением 8 Ом и головных телефонов. Переключатель 55 отключает громкоговорители; переключатель 59 коммутирует громкоговорители и внешние акустические системы.

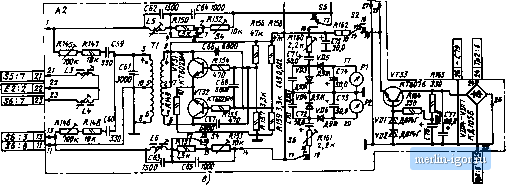

Генератор тока стирания и подмагничивания (рис. 2.34, в) выполнен на транзисторах VT3I, VT32 по схеме двухтактного автогенератора с трансформаторным выходом на плате Л2. Частота тока стирания и подмагничивания определяется емкостью конденсатора С61, индуктивностью стирающих магнитных головок Е2 с приведенной индуктивностью обмоток трансформатора Т1. Ток подмагничивания устанавливается подстроечными резисторами R145. R146, а уровень коррекци тока записи — подстроечными резисторами R152, R153. Переключатель 5 коммутирует уровень коррекции тока записи в зависимости от скорости магнитной ленты. Заграждающие фильтры C62L5
и C63L6 защищают цепи усилителей от высокочастотного напряжения ГСП. Эквиваленты стирающих магнитных головок L3, L4 обеспечивают стабильность работы ГСП в монофоническом режиме.
Устройство индикации уровня записи (рис. 2.34, в) выполнено на диодах VD3- VD6 по схеме удвоения напряжения. Усилитель расположен на плате А2. Ток индикации устанавливается подстроечными резисторами Ri60, R161. Контакты 17, 18 переключателей 55, 56 коммутируют вход устройства в зависимости от подключения соответствующих каналов записи. Индикация уровня записи производится стрелочными приборами Р1, Р2.
Блок питания (см. рис. 2.33) обеспечивает получение постоянных напряжений ±20 В, стабилизированного постоянного напряжения +22 В и переменных напряжений 12, 245 В. Два выпрямителя ВП собраны на диодах VD10
VD13 и VD14-VD17
Моточные данные трансформатора и катушек иидукивности магнитофона Астра-209
Обозначение по схеме
Марка н диаметр провода, мм
(рис. 2 34, в) по мостовой схеме. Выпрямитель VD14-VD17 со стабилизатором расположен на печатной плате А2. Стабилизатор +22 В выполнен на транзисторе VT33 и стабилитронах VDI. VD2
Переключатель 5/0 подключает разъем Х>2 для обеспечения дистанционного управления с пульта. Переключатель 57/ отключает электромагнит ЭМ1 при перемотке и остановке. Переключатель 573 обеспечивает коммутацию магнитофона в режимах Рабочий ход — Останов .
Моточные данные катушек индуктивностей и трансформаторов магнитофона приведены в табл. 2.17.
Напряжения на выводах транзисторов устройств магнитофона указаны в табл. 2.18.
Возможные неисправности магнитофона и способы их устранения приведены в табл. 2.19.
Настройка электрической части магнитофона. Перед настройкой магнитофона следует выполнить подготовительные операции (см. § 4.4). Проверить правильность установки блока магнитных головок EI по высоте и наклону с помощью измерительной ленты 6ЛИТ 4.ЧВН (см. § 4.5).
Проверить АЧХ канала воспроизведения с помощью измерительной ленты 6ЛИТ.4.ЧВН (см. § 4.7). Характеристику подстраивают резисторами R65 (R72) при скорости магнитной ленты 19 и резисторами R64 Проверить и установить выходное напряжение линейного выхода с помощью измерительной ленты 6ЛИТ4.У.9 подстроечными резисторами R37, R39 (см. § 4.6). Проверить относительный уровень помех канала воспроизведения с помощью измерительной ленты 6ЛИТ4.У.9 (см. § 4.8). Проверить АЧХ канала записи — воспроизведения (см. § 4.13). Характеристику подстраивают резисторами R63, R70 при скорости магнитной ленты 19 и R62, R69 при скорости 9 см,с. Проверить коэффициент гармоник канала записи — воспроизведения (см. § 4.16), относительный уровень помех канала записи- воспроизведения (см. § 4.14), относительный уровень стирания (см. § 4.17). Установить показания стрелочных индикаторов в номинальное положение подстроечными резисторами R160, R161 (см. § 4.9). Проверить входные напряжения магнитофона (см. § 4.15). Проверить максимальную выходную мощность (см. § 4.19). Входное напряжение подать иа разъем Х6 Напряжение на зажимах акустических систем не должно быть менее 6,9 В. Порядок разборки и сборки магнитофона. Для обнаружения и устранения неисправностей магнитофон нужно разбирать в следующей последовательности. Снять лицевую панель ЛПМ, для чего необходимо снять две ручки управления (переключатель скорости и режимов работ) и отвернуть четыре винта. Затем отверн.уть два винта и снять плату ЛПМ; отвернуть четыре винта, крепящие заднюю стенку, и снять ее; отвернуть четыре винта, крепящие литую раму. Разъединить электрический разъем, соединяющий динамические головки с усилителем, и извлечь ЛПМ с печатными Напряжения на выводах транзисторов магиитофоиа Астра-209 Источник В помощь, там есть схема. В схеме смотри переключатель «запись воспроизведение» _________________ JLCPCB, всего $2 за прототип печатной платы! Цвет — любой! Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc Зарегистрирован: Ср авг 04, 2010 22:39:44 Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет Карма: 13 _________________ Благодаря облачным технологиям появилась возможность реализовать сложные проекты на базе микроконтроллера путем перераспределения вычислительной нагрузки между микроконтроллером и облаком. Простые в использовании отладочные платы, такие как AVR- и PIC-IoT WG, позволяют выполнять ресурсоемкие вычисления, передавая их в облако. Зарегистрирован: Ср авг 04, 2010 22:39:44 Приглашаем 23/06/2021 всех желающих принять участие в вебинаре, посвященном проектированию и разработке систем умного дома на базе компонентов STMicroelectronics. Предлагаемые ST ресурсы позволят разработчику легко построить каркас системы и быстро создать прототип своего приложения. На вебинаре также расскажем о беспроводных интерфейсах – ведь благодаря поддержке стандартов BLE и ZigBee разработчики смогут при необходимости интегрировать устройства сторонних производителей и создавать открытые системы. Зарегистрирован: Ср авг 04, 2010 22:39:44 Часовой пояс: UTC + 3 часа Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8 ИсточникИнструкция по ремонту магнитофона астра 209 стерео
