Инструкция по ремонту редуктора мотоблока луч

Технические характеристики мотоблока луч мб 1

Устройство и регулировка карбюратора К-45

Мотоблок Нева моделей МБ-1 и МБ-2 оборудован двигателем ДМ-1К с карбюратором К-45. Существуют и модификации модели, такие как К-45Р, К-45У, К-45М.

Для правильной настройки вкратце рассмотрим его устройство.

Карбюратор – узел двигателя, который переливает топливо, смешивая его с воздухом, и регулирует его поступление в цилиндры.

Рассмотрим схему К-45. Здесь дроссельный рычаг 11 расположен в нижней части заслонки, которая регулирует количество смеси бензина и воздуха. К нему присоединена тяга регулятора. В верхней части дроссельной заслонки находится винт упора 5. Главный рычаг заслонки 14 управляет ее положением. В закрытом положении она удерживается пружиной, а когда ДВС запускается, происходит открытие на определенный угол. Градус угла рассчитан так, чтобы не было чрезмерного обогащения топливной смесью холодного двигателя мотоблока.

Регулировка К-45 позволяет всей системе питания и самому двигателю работать без перебоев:

• подготовьте карбюратор к настройке и прогрейте мотор мотоблока;
• снижайте скорость вращения движка с помощью винта 5;
• используя винт 8 необходимо задать максимальное число оборотов на холостом ходу двигателя;
• и в завершение измените скорость вращения, повернув винт в обратную сторону на 0,25 оборота.

Ремонт К-45: основные рекомендации, видео

Для того, чтобы починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

Рассмотрим основные неисправности К-45:

1. Если в камеру ДВС поступает избыточное количество воздуха. Попробуйте заменить прокладку между головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не помогло, причиной может быть износ вала на заслонке или отверстия, куда он подсоединен. Такой вал подлежит замене, а в случае разбитых отверстий меняется устройство целиком.
2. Когда в поплавочную камеру поступает слишком много топлива. В этом случае проверьте и замените изношенные детали: поплавок, жиклеры, иголку.
3. Если в карбюратор поступает мало бензина, проверьте фильтр и отстойник, шланги подачи топлива и бензобак. Загрязненные элементы необходимо промыть или заменить, а если бак заржавел изнутри, придется почистить его каустической содой.
4. Если наблюдается повышение расхода горючего, настройте карбюратор, обратившись к инструкции по эксплуатации.

Замена на другой карбюратор

Для того, чтобы карбюратор мотоблока работал исправно и без перебоев, необходимо постоянно следить за состоянием фильтров, проводить регулировку для правильной подачи топлива и воздуха, а также использовать бензин с октановым числом не ниже 92. В случае, если поломки К-45 избежать не удалось:

• приобретите оригинальный узел;
• демонтируйте неисправный механизм, начиная с головы двигателя;
• с неисправного карбюратора слейте остатки топлива;
• очистите соединение и проведите замену узла.

Или обратитесь за заменой в сервис. Если вы хотите поставить на агрегат карбюратор другой марки, докупите необходимый переходник.

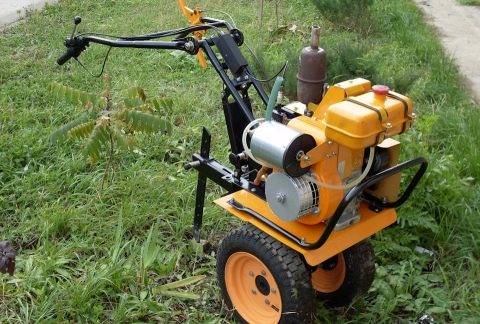

Урал с китайским двигателем

У многих владельцев моторных блоков Урал не хватает мощности обычного энергоблока. Вместо этого часто используются китайские двигатели или другие импортные двигатели. Установка китайского двигателя производится на стандартной раме через дополнительные поперечины. Крестовины прикрепляются к раме с помощью сварки или болтов. Импортированные блоки питания имеют увеличенную частоту вращения двигателя, поэтому вам необходимо использовать самодельные шкивы в муфте.

Повышенная мощность силового агрегата расширяет возможности модификации собственными руками. Оборудование способно работать зимой с установленным роторным снегоочистителем.

Описание

Мотоблоки «Каскад» зарекомендовали себя как надежные помощники фермера. Это производительные, выносливые машины, способные работать с полным спектром навесных орудий, выполняя функции культиватора, пахотной машины, косилки, уборщика снега и многие другие.

Мотоблок Каскад серии МБ 6-06

Важно и своевременное техническое обслуживание мотоблока. Для «Каскада» график технического обслуживания такой же, как и для любого другого бытового мотоблока:

• плановое ТО: раз в сезон, по окончании сезонных работ и перед их началом (в начале и в конце весны, в начале и конце лета и т. д.);
• регулярный мини-техосмотр — каждый день по завершению работ и выключению мотоблока, а также внешний осмотр с целью выявить повреждения, сколы краски и т. д.;
• зимнее хранение — выделяется в отдельную категорию ТО, поскольку предусматривает слив всех ГСМ и хранение мотоблока в помещении с плюсовой температурой, по завершении зимней «консервации» агрегат вновь заправляют топливом и смазочными материалами;
• ежегодная профилактика двигателя (выявление неисправностей, их устранение, максимальное продление срока службы мотора и других ключевых узлов агрегата).

Далее мы рассмотрим основные правила и требования к ГСМ, процесс запуска и обкатки мотоблока «Каскад», а также наиболее распространенные неисправности данных устройств.

Редуктор

Владельцы мотоблоков «Ока», как и любой другой техники, иногда сталкиваются с неисправностями в работе. В том числе и в работе редуктора.

Далее мы рассмотрим наиболее часто встречающиеся трудности, их вероятные причины и способы решения проблемы:

• на выходном валу течет масло: возможно, износилась манжета полуоси (поможет замена манжеты);
• заклинил редуктор (одна из причин — обрыв цепи; ее надо поменять);
• не получается переключить передачи (следует разобрать редуктор и заменить поломанные запчасти);
• нарушился механизм разобщения полуосей (поможет регулировка натяжения троса управления полуосями).

На рисунке ниже представлена схема редуктора мотоблока в разрезе

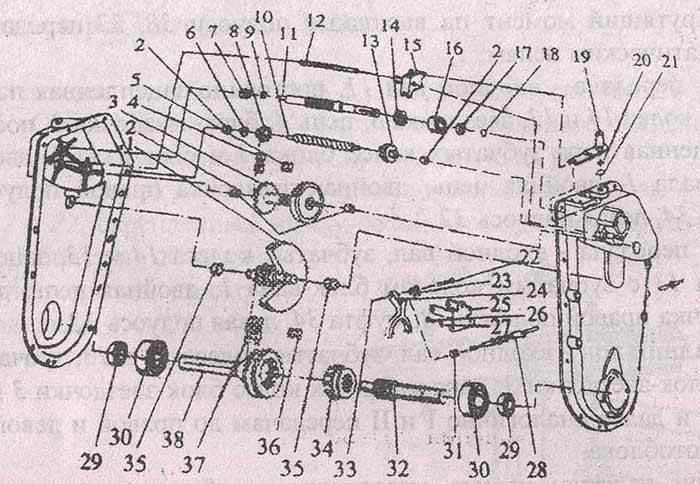

Cхема редуктора мотоблока в разрезе

При нарушении нормальной работы сальников, а именно при протекании масла, сальники следует снять, осмотреть на предмет трещин, износа. При необходимости заменить.

Инструкция по ремонту мотоблока Луч МБ 1

Мотоблок марки Луч МБ 1 хоть и является крайне надежным и неприхотливым, однако ему, как и любой другой установке, требуется своевременное обслуживание и ремонт. Рассмотрим основные рекомендации из руководства по эксплуатации мотоблока, которые позволяют продлить срок службы техники, а также поддерживать ее в постоянном рабочем ритме:

• инструкция по работе с культиватором содержит советы по обязательной обкатке специальной техники;
• сразу после покупки требуется проверить уровень расходных материалов, а также жидкостей для смазки;
• как и на любом другом устройстве для обработки грунта, расходные материалы меняются по часам, а не километражу;
• необходимо проводить как плановое ТО, так и комплексное техническое обслуживание мотоблока;
• требуется менять детали только на оригинал либо качественный аналог, что существенно увеличивает ресурс работы;
• не следует чрезмерно долго нагружать работой это устройство на завершающем этапе перед проведением технического обслуживания;
• следует всегда следить за уровнем смазки во всех силовых элементах (трансмиссия, редуктор, а также двигатель).

Следует понимать, что спецтехника отличается специфичностью и не имеет чего-либо общего с обычными транспортными средствами. Именно поэтому сложные ремонтные работы лучше доверять специалистам. В процессе эксплуатации модели Луч МБ 1 следует использовать 92 бензин, а также изредка прочищать двигатель доливая топливо с большим октановым числом (95 бензин).

Переделки

Мотоблок Луч является довольно старой техникой, поэтому все его переделки вполне целесообразны. К тому же, сейчас достаточно затруднительно найти новый агрегат, поэтому все мотоблоки, представленные в открытой продаже, уже были в использовании определенное время.

Что касается некоторых доработок, то можно выделить несколько примеров полезных, на наш взгляд, переделок:

• Первое, что можно попробовать заменить – это натяжной ролик ремня переднего привода. Дело в том, что штатный ролик достаточно сильно шумит при работе, особенно после длительных эксплуатаций.
• Причиной тому является высохшая смазка подшипника, а заменить его на новый возможности нет, ведь у него развальцованы бортики.
• В качестве замены можно использовать ролик от ремня ГРМ автомобиля ВАЗ 2112 (или аналогичный). По обеим сторонам ролика располагаются две пружины – одна основная, ведущая к рычагу управления, а вторая тянет ролик обратно.
• Также можно сварить новый глушитель. От старого у нас остается чугунное колено, на которое достаточно проблематично что-либо приварить. Решается данная проблема простым обращением к токарям, которые выточат резьбу, куда можно уже приварить стальной уголок.
• Банка глушителя взята с двигателя ПД 10, которая располагается на самом конце его выхлопной трубы. Сверху к банке приваривается такой же уголок, который использовался в основании самодельного глушителя.
• Определенных изменений требует и сапун двигателя. Дело в том, что штатный сапун идет по одной прямой, соединяясь с воздухоочистителем достаточно коротким шлангом.
• В ходе эксплуатации было выявлено, что масляная смесь попадает в этот шланг, что приводит к дальнейшему движению масла в воздухоочиститель, а затем в карбюратор. Для избавления от данных последствий, можно воспользоваться более длинным шлангом, расположив его петлей.
• Даже если какое-то количество масляной смеси будет попадать в этот шланг, то оно не сможет пройти дальше, а будет возвращаться обратно в двигатель.

Мы не стали упоминать о замене двигателя на другой, или как работает зажигание, потому что это тема отдельного рассмотрения.

В данной статье, мы обращаем внимание лишь на некоторые небольшие доработки, позволяющие сделать работу с мотоблоком Луч более комфортной и эффективной

Описание

Мотоблоки «Луч» прошли долгий путь от создания и до сегодняшнего дня. Изначально, производителем данный мотоблоков было предприятие ОАО «Пермские моторы», которое в 90-х годах вошло в состав Пермского моторостроительного комплекса.

Агрегаты пользуются заслуженной популярностью среди отечественных фермеров, имеют репутацию мощных, производительных, стойких к неисправностям устройств с различной мощностью. Каждый владелец может подобрать модель мотоблока, исходя из участка, объема работ, назначения.

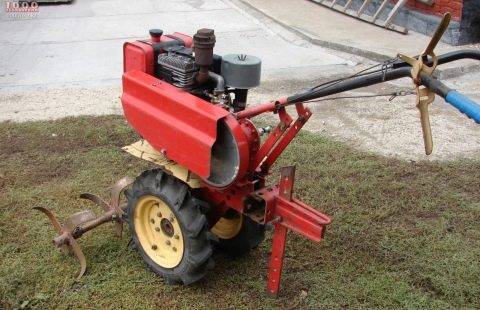

Фото мотоблока «Луч» МБ-1

Особенности мотоблоков «Луч» в следующем:

• доступная цена и высокое качество сборки;
• навесное оборудование, подходящее для множества других отечественных и китайских моделей;
• выносливость, возможность эксплуатации в любой сезон;
• способность работать на любом виде топлива (бензин АИ-92, АИ-76, АИ-82 и прочие виды бензина);
• практически полное отсутствие плохих отзывов о мотоблоках (среди положительных отзывов много упоминаний о выносливости, хорошей сборке, надежности и мощности устройства).

Это интересно: Обзор характеристик мотоблока Лифан: разъясняем обстоятельно

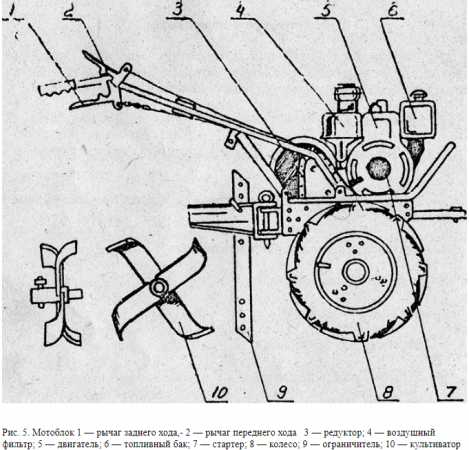

Устройство

Мотоблок МБ 1 был очень популярен в свое время, а именно, в восьмидесятых – девяностых годах прошлого века.

Тогда рынок спецтехники, если таковым его можно назвать, был наполнен продукцией советских заводов, среди продукции которых техника «Луча» считалась одной из лучших в своем роде. Мотоблок «Луч» МБ 1 уверенно конкурировал с аналогичным мотоблоком «Нивой».

Он исправно выполнял свою основную функцию – обработка поля или огорода, перевозка грузов: урожая, дров, стройматериалов. Именно тогда началось распространение самодельных прицепов, и устоялась тенденция к превращению этих мотоблоков в минитракторы.

МБ1

Хоть и технические характеристики «Луч» МБ 1 во многом уступают современным мотоблокам, во время пика его распространения они были на высоте – масса устройства в собранном виде равняется ста килограммам, скорость от 3,6 до 9 километров в час, на ровной трассе, груженый, он стабильно выдает 8-99 километров в час.

Разгон до сотни, в принципе возможен, но только в очень специфичных условиях, которые вряд ли кто-нибудь воссоздавал. Расход топлива 1,5-2 литра в час, объем топливного бака 3,6 литра, поэтому опытные водители всегда имеют про запас канистру с топливом.

Большой его плюс в том, что в двигатель не требуется постоянная заливка масла – достаточно своевременного ТО, по необходимости. Мотоблок достаточно легок в управлении – больших физических усилий этот процесс не требует.

Минимальное пространство, необходимое для разворота имеет радиус всего 1100 миллиметров. Движение мотоблока – плавное, благодаря цепному редуктору с клиноременной передачей, переключение передач происходит мягко, без рывков.

Более подробно о мотоблоке Луч МБ1 смотрите на видео:

Трансмиссия мотоблока достаточно надежна, имеет два передачи вперед и две назад, а достаточно мощный для такого изделия двигатель – 5 лошадиных сил, обеспечивает хорошую тягу и стабильную скорость. Высокие показатели проходимости и сцепления с почвой достигнуты за счет пневматических шин с большим протектором.

Также МБ 1 удобен для транспортировки благодаря быстросъемным рулю и колесам. Что же касается возможных неполадок, возникновение которых неизбежно в процессе эксплуатации любой техники, тем более изготовленной еще во времена Советского Союза, ремонт мотоблока «Луч» не станет серьезной проблемой.

За все годы, что его используют фермеры, дачники и владельцы хозяйств, накопилось большое количество информации касательно быстрого, недорогого и надежного ремонта. Благодаря опыту его владельцев, которые нашли все причины возникновения неполадок, вы сможете без лишних затрат отремонтировать ваш мотоблок «Луч».

Неисправности, насколько серьезными бы они не казались, можно устранить в домашней мастерской, с помощью самого обычного инструмента, не прибегая к помощи специалистов. Единственное, что требуется от вас – диагностировать поломку как можно точнее, а далее дело за малым.

Преимущества мотоблока Нева МБ-1

Согласно инструкции по эксплуатации, данный аппарат создан для того, чтобы выполнять различные задачи на приусадебных участках и в саду. С помощью мотоблока можно косить, убирать снег, окучивать и сажать корнеплоды. Предназначена техника для использования в болотистой местности или лесистых районах.

К достоинствам мотоблока стоит отнести такие параметры, как:

1. Небольшие размеры.
2. Простота в эксплуатации.
3. Высокая производительность, что стало возможным благодаря установленному 4-тактному двигателю.
4. Большой выбор навесного оборудования. В базовой комплектации мотоблок оснащен только культиватором, который подходит для рыхления почвы, ее переворачивания. Если возникнет необходимость установить дополнительное оборудование, то его можно купить в специализированном магазине.

Легко найти детали, чтобы самостоятельно провести ремонт. В том случае если не заводится мотоблок или необходимо провести регулировку карбюратора, стоит обратиться в специализированный сервис.

Можно воспользоваться рекомендациями, которые изложены в руководстве по эксплуатации, но не каждый владелец мотоблока Нева способен сам отремонтировать технику или отрегулировать внутренние системы. В этом случае стоит обратиться к профессионалам для настройки мотоблока, так как обычный пользователь может провозиться с ремонтом несколько недель.

Мотоблок Нева МБ-1 имеет несколько модификаций, которые отличаются друг от друга по типу установленного двигателя. Существуют следующие модели техники:

• Нева МБ-1С-7,0 — обладает движком фирмы Субару, тип ЕХ21. Это одноцилиндровый четырехтактный мотор, на котором установлена система воздушного охлаждения и есть ручной стартер.
• Нева МБ-1Б-6,5 — установлен двигатель I/C 6,5 фирмы Бриггс и Страттон, который имеет характеристики, описанные выше.
• Модель МБ-1С-6,5 Pro — установлен мотор ЕХ17.
• МБ-1Б-6,0 — двигатель I/C 6,0 фирмы Бриггс и Страттон.
• МБ-1Б-6,0-ФС — отличается от других движков тем, что разработчики фирмы Бриггс и Страттон установили на нем электрический стартер и генератор.
• МБ-1Б-6,0 К — еще одна продукция Бриггс и Страттон.
• МБ-1С-7,0 Премиум — производство Субару, тип ЕХ21.
• МБ-1С-6,0 Pro Премиум — тип мотора ЕХ17.
• МБ-1С-6.0-ФС Премиум — двигатель I/C 6,0 фирмы Бриггс и Страттон, на котором установлены генератор и электрический стартер.

Таким образом, в модельном ряду Нева МБ-1 установлены одноцилиндровые моторы, с ручным стартером. И только в 2 моделях присутствует электростартер и по 1 генератору.
