Тепловизор CONDTROL IR-CAM 1

•
•
•
•
•
•

•
•
•
•
•
•

Гарантия: 12 месяцев

Тепловизор CONDTROL IR-CAM 1

CONDTROL IR-Cam1 – многофункциональный тепловизор, предназначенный для бесконтактного измерения температуры на поверхности объекта. Он разработан с учётом требований обслуживающих организаций, строительных компаний, сервисных служб. CONDTROL IR-Cam1 совмещает в себе профессиональные характеристики, интуитивное управление и широкий диапазон измеряемых температур.

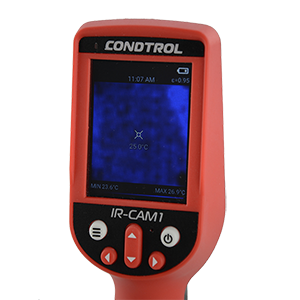

Дисплей с сенсорным экраном

CONDTROL IR-Cam1 оснащён сенсорным ЖК-дисплеем, что значительно расширяет пользовательские возможности. Помимо клавиатуры и триггера, управлять тепловизором можно прикосновением к экрану. Это даёт возможность узнать температуру объекта на фотографии простым нажатием на экран.

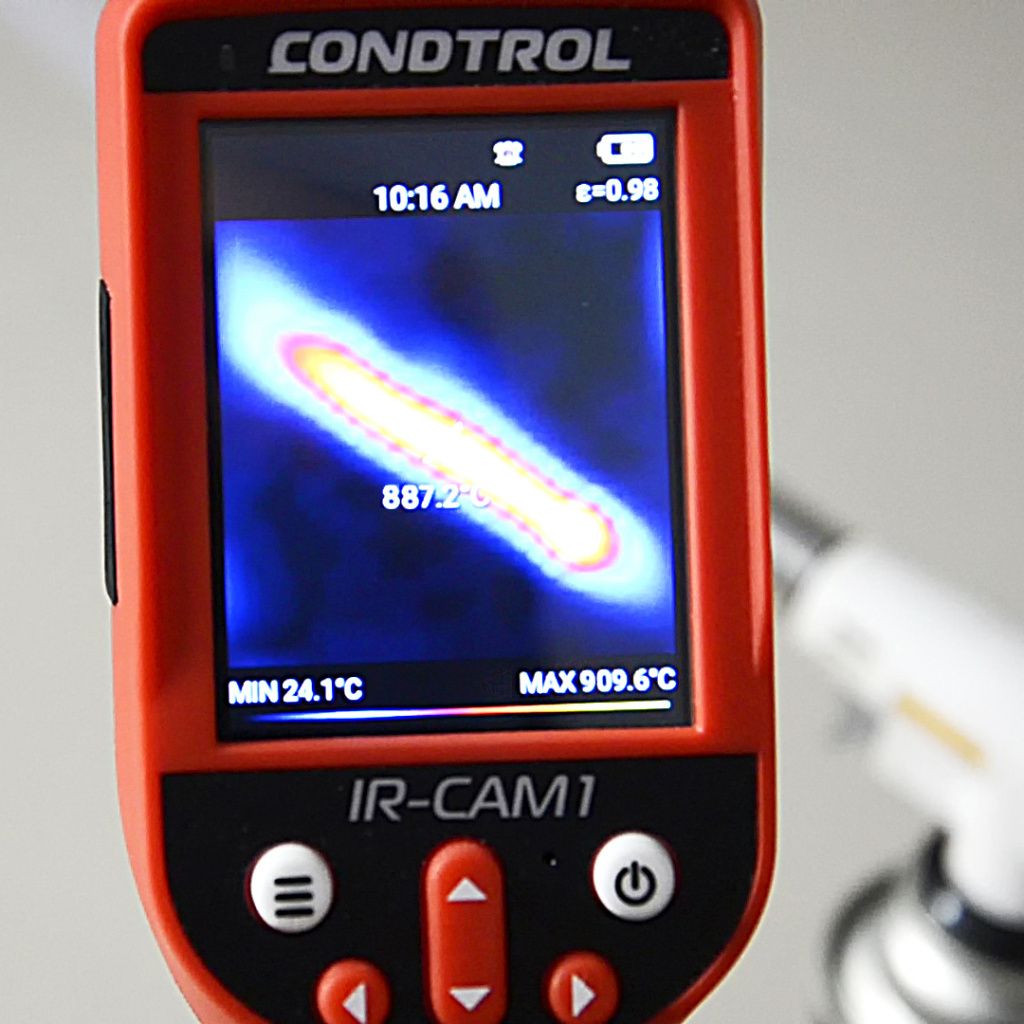

Высокотемпературный сенсор

В отличие от аналогов, CONDTROL IR-Cam1 имеет температурный диапазон от –50 °С до 1000 °С. Эта особенность позволяет использовать его как высокотемпературный пирометр.

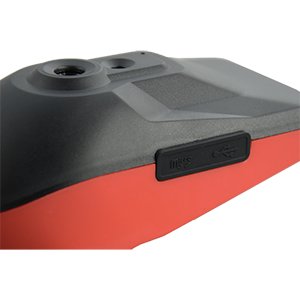

Две камеры

CONDTROL IR-Cam1 оснащён двумя камерами: одна работает как обычная камера, другая – в инфракрасном диапазоне. Изображения с двух камер могут накладываться друг на друга в трёх режимах. Выбор шкалы градиента позволяет максимально адаптировать изображение на экране для разных условий работы.

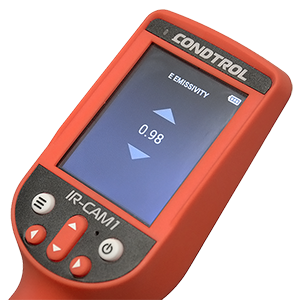

Настройка коэффициента теплового излучения

Объекты с разными поверхностями при равной температуре излучают разное количество тепловой энергии. Настройка коэффициента теплового излучения позволяет CONDTROL IR-Cam1 учесть эту особенность и минимизировать погрешность измерения.

Аккумуляторная батарея

Покупая тепловизор CONDTROL IR-Cam1, можете не беспокоиться о постоянной замене источников питания благодаря встроенному аккумулятору мощностью 2500 мАч.

Автоматическое определение максимальной/минимальной температуры

Благодаря этой функции значительно упрощается мониторинг температур на поверхности объекта. Диапазон температур и период времени задаются вручную при помощи соответствующих кнопок. Когда результат измерения выходит за пределы заданных параметров, CONDTROL IR-Cam1 автоматически фиксирует изображение и сохраняет его в галерее.

Сохранение термограмм в формате JPEG, BMP

Выбрать нужный формат файлов можно в меню.

1 Гб внутренней памяти

Объём встроенной памяти позволяет сохранять достаточное количество изображений и видео. При необходимости её можно расширить до 64 Гб за счёт карты памяти microSD.

● 2 камеры с 3-мя градациями изображения;
● сенсорный экран – дополнительные возможности;
● настройка коэффициента теплового излучения;
● автоматическое определение максимальной и минимальной температуры;
● широкий диапазон измеряемых температур (-50 °С …+1000 °С);
● сохранение термограмм в формате JPEG, BMP;
● встроенная память объемом 1 Гб; Дисплей Сенсорный цветной ЖКдисплей 2,8 дюйма

Разрешение ИК изображения 32х32 (1024) пикс

Погрешность измерения ±2%/ ±2 °С

Разрешение видимого изображения 0,2 Мп

Угол обзора/минимальное фокусное расстояние 33°x33°/0,1mm

Оптическое разрешение 50:1

Температурная чувствительность 0,15 °С

Диапазон измерения температуры поверхности -50 °С …+1000 °С

Источник

Тепловизоры инфракрасные CONDTROL мод. IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4

Номер в ГРСИ РФ:	76058-19
Категория:	Тепловизоры
Производитель / заявитель:	Фирма «Condtrol GmbH», Германия

Тепловизоры инфракрасные CONDTROL моделей IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4 (далее по тексту — тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Скачать

76058-19: Описание типа СИ	Скачать	117.4 КБ
76058-19: Методика поверки МП 207-013-2019	Скачать	5.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру	76058-19
Наименование	Тепловизоры инфракрасные
Модель	CONDTROL мод. IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4
Межповерочный интервал / Периодичность поверки	1 год
Страна-производитель	ГЕРМАНИЯ
Срок свидетельства (Или заводской номер)	12.09.2024

Производитель / Заявитель

Фирма «Condtrol GmbH», Германия; Завод-изготовитель Фирма «Maguchi Co., Limited», Гонконг

Назначение

Тепловизоры инфракрасные CONDTROL моделей IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4 (далее по тексту — тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные CONDTROL моделей IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным особенностям.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на карту памяти micro SD (кроме модели IR-CAM3), а также передана посредством использования интерфейса mini-USB 2.0 (кроме модели IR-CAM2) на персональный компьютер.

Фотографии общего вида тепловизоров инфракрасных CONDTROL моделей IR-CAM1, IR-CAM2, IR-CAM3, IR-CAM4 приведены на рисунках 1-4.

Рисунок 2 — Общий вид тепловизоров инфракрасных CONDTROL моделей IR-

Рисунок 3 — Общий вид тепловизоров Рисунок 4 — Общий вид тепловизоров

инфракрасных CONDTROL моделей IR- инфракрасных CONDTROL моделей IR-CAM3 CAM4

Пломбирование тепловизоров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблицах 1-2.

Идентификационные данные (признаки)

Значение (в зависимости от модели тепловизора)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор программного обеспечения

Идентификационные данные (признаки)

Значение (в зависимости от модели тепловизора)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор программного обеспечения

Автономное программное обеспечение «IR Reporter» устанавливается на персональный компьютер и предназначено для создания отчетов по результатам измерений температуры.

Технические характеристики

Метрологические и технические характеристики тепловизоров инфракрасных CONDTROL модели IR-CAM1 приведены в таблице 3.

Диапазон измерений температуры, °С

от -30 до +600 включ.

Диапазон индикации температуры, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (при температуре окружающей среды от +5 до +50 °С):

— в диапазоне от -30 до -20 °С включ.

— в диапазоне св. -20 до +100 °С включ.

Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне (при температуре окружающей среды от +5 до +50 °С), %

Разрешающая способность при измерении температуры, °С

Порог температурной чувствительности (при температуре объекта +30 °С), °С

Источник

Тепловизор CONDTROL IR-CAM1

• Бренд : Condtrol
• Модель : IR-CAM1
• Материал : Пластик
• Температурная чувствительность : 0,15 ºC
• Размер : 217х63х50 мм

Все характеристики

Описание товара

CONDTROL IR-Cam1 – многофункциональный тепловизор, предназначенный для бесконтактного измерения температуры на поверхности объекта.
Он разработан с учётом требований обслуживающих организаций, строительных компаний, сервисных служб. CONDTROL IR-Cam1 совмещает в себе профессиональные характеристики, интуитивное управление и широкий диапазон измеряемых температур.

Дисплей с сенсорным экраном. CONDTROL IR-Cam1 оснащён сенсорным ЖК-дисплеем, что значительно расширяет пользовательские возможности.
Помимо клавиатуры и триггера, управлять тепловизором можно прикосновением к экрану.
Это даёт возможность узнать температуру объекта на фотографии простым нажатием на экран.

Высокотемпературный сенсор.
В отличие от аналогов, CONDTROL IR-Cam1 имеет температурный диапазон от –50 °С до 1000 °С.
Эта особенность позволяет использовать его как высокотемпературный пирометр.

Две камеры. CONDTROL IR-Cam1 оснащён двумя камерами: одна работает как обычная камера, другая – в инфракрасном диапазоне.
Изображения с двух камер могут накладываться друг на друга в трёх режимах.
Выбор шкалы градиента позволяет максимально адаптировать изображение на экране для разных условий работы.

Настройка коэффициента теплового излучения.
Объекты с разными поверхностями при равной температуре излучают разное количество тепловой энергии.
Настройка коэффициента теплового излучения позволяет CONDTROL IR-Cam1 учесть эту особенность и минимизировать погрешность измерения.

Автоматическое определение максимальной/минимальной температуры.
Благодаря этой функции значительно упрощается мониторинг температур на поверхности объекта.
Диапазон температур и период времени задаются вручную при помощи соответствующих кнопок.
Когда результат измерения выходит за пределы заданных параметров, CONDTROL IR-Cam1 автоматически фиксирует изображение и сохраняет его в галерее.

Источник

КОНДТРОЛ IR-CAM 1 тепловизор

CONDTROL IR-Cam1 – многофункциональный тепловизор, предназначенный для бесконтактного измерения температуры на поверхности объекта. Он разработан с учётом требований обслуживающих организаций, строительных компаний, сервисных служб. CONDTROL IR-Cam1 совмещает в себе профессиональные характеристики, интуитивное управление и широкий диапазон измеряемых температур.Оснащён сенсорным ЖК-дисплеем, что значительно расширяет пользовательские возможности. Помимо клавиатуры и триггера, управлять тепловизором можно прикосновением к экрану. Это даёт возможность узнать температуру объекта на фотографии простым нажатием на экран.
В отличие от аналогов, CONDTROL IR-Cam1 имеет температурный диапазон от –50 °С до 1000 °С. Эта особенность позволяет использовать его как высокотемпературный пирометр.
Оснащён двумя камерами: одна работает как обычная камера, другая – в инфракрасном диапазоне. Изображения с двух камер могут накладываться друг на друга в трёх режимах. Выбор шкалы градиента позволяет максимально адаптировать изображение на экране для разных условий работы.
Объекты с разными поверхностями при равной температуре излучают разное количество тепловой энергии. Настройка коэффициента теплового излучения позволяет CONDTROL IR-Cam1 учесть эту особенность и минимизировать погрешность измерения.
Покупая тепловизор CONDTROL IR-Cam1, можете не беспокоиться о постоянной замене источников питания благодаря встроенному аккумулятору мощностью 2500 мАч.
Объём встроенной памяти позволяет сохранять достаточное количество изображений и видео. При необходимости её можно расширить до 64 Гб за счёт карты памяти microSD.

2 камеры с 3-мя градациями изображения;
● сенсорный экран – дополнительные возможности;
● настройка коэффициента теплового излучения;
● автоматическое определение максимальной и минимальной температуры;
● широкий диапазон измеряемых температур (-50 °С …+1000 °С);
● сохранение термограмм в формате JPEG, BMP;
● встроенная память объемом 1 Гб; Страна-производитель:
