Снятие и установка блока управления автоматической коробки передач J217

Снятие и установка блока управления автоматической коробки передач J217

Снятие
Перед снятием блока управления автоматической коробки передач J217 необходимо сначала запросить идентификационные данные блоков управление и кодировку старого блока управления.

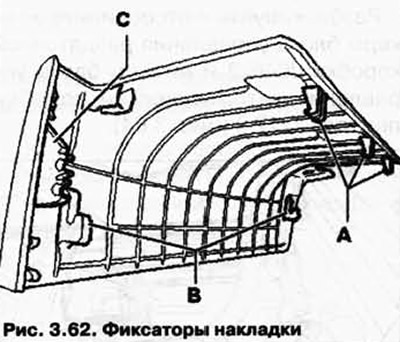

Рис. 3.62 . Фиксаторы накладки

ПРИМЕЧАНИЕ
Чтобы избежать повреждений передней накладки под передним правым сиденьем, фиксаторы накладки изображены на рисунке 3.62 .

Фиксаторы А цепляются за поперечную растяжку под сиденьем. Слегка надавите накладку вниз и одновременно сдвиньте ее назад. Удерживайте накладку в этом положении и в области фиксаторов А потяните ее вверх для того, чтобы разблокировать.
Фиксаторы В попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув вперед.
Фиксаторы С заклипсованы в боковую накладку сиденья, потянув их вперед, накладку можно расклипсовать.
Установите сиденье в заднее, верхнее положение.
Разблокируйте фиксаторы «A» нажатием вниз и одновременным сдвиганием назад. В таком положении поддеть накладку в области фиксаторов «A».

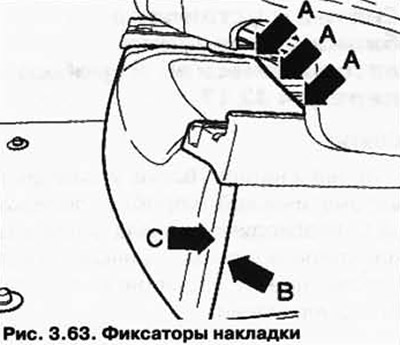

Рис. 3.63 . Фиксаторы накладки

Надавите накладку вниз и одновременно потяните ее вперед. При этом разблокируются фиксаторы «B» и «C» ( рис. 3.63 ).
Установите сиденье в переднее, верхнее положение.
Необходимо обязательно соблюдать последовательность отключения АКБ.
Отключите массовую клемму от АКБ при выключенном зажигании.
В корпусе 1 находится блок управления автоматической коробки передач J217 и блок управления раздаточной коробки J646.

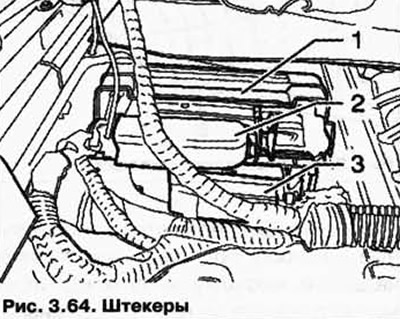

Рис. 3.64 . Штекеры

Разблокируйте и отсоедините штекеры блока управления раздаточной коробки J646 2 и штекер блока управления автоматической коробки передач J217 3 ( рис. 3.64 ).

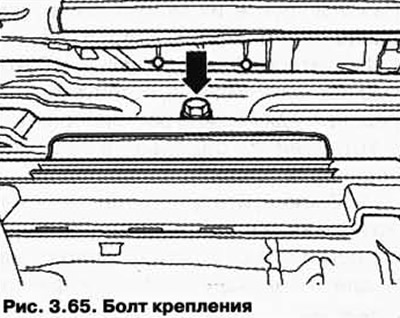

Рис. 3.65 . Болт крепления

Выкрутите болт 1 и извлеките корпус с блоками управления из крепления ( рис. 3.65 ).

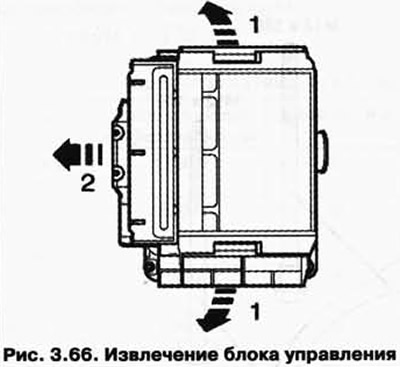

Рис. 3.66 . Извлечение блока управления

Потяните фиксаторы наружу 1 и извлеките блок управления из корпуса 2 ( рис. 3.66 ).

Установка
Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.
Проверьте старую кодировку и закодируйте новый блок управления.
Установите обшивку сиденья.
Выполнять рабочие операции после подключения АКБ.

Источник

Где находится блок управления акпп

Снятие и установка блока управления автоматической коробки передач J217
Трансмиссия. Автоматическая коробка 09D. Фольксваген Туарег 1

Снятие

Перед снятием блока управления автоматической коробки передач J217 необходимо сначала запросить идентификационные данные блоков управление и кодировку старого блока управления.

ПРИМЕЧАНИЕ: Чтобы избежать повреждений передней накладки под передним правым сиденьем, фиксаторы накладки изображены на рисунке 3.62.

Фиксаторы А цепляются за поперечную растяжку под сиденьем. Слегка надавите накладку вниз и одновременно сдвиньте ее назад. Удерживайте накладку в этом положении и в области фиксаторов А потяните ее вверх для того, чтобы разблокировать.

Фиксаторы В попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув вперед.

Фиксаторы С закпипсованы в боковую накладку сиденья, потянув их вперед, накладку можно расклипсовать.

Установите сиденье в заднее, верхнее положение.

Разблокируйте фиксаторы «А» нажатием вниз и одновременным сдвиганием назад. В таком положении поддеть накладку в области фиксаторов «А».

Надавите накладку вниз и одновременно потяните ее вперед. При этом разблокируются фиксаторы «В» и «С» (рис. 3.63).

Установите сиденье в переднее, верхнее положение.

Необходимо обязательно соблюдать последовательность отключения АКБ.

Отключите массовую клемму от АКБ при выключенном зажигании.

В корпусе 1 находится блок управления автоматической коробки передач J217 и блок управления раздаточной коробки J646.

Разблокируйте и отсоедините штекеры блока управления раздаточной коробки J646 2 и штекер блока управления автоматической коробки передач J217 3 (рис. 3.64).

Выкрутите болт 1 и извлеките корпус с блоками управления из крепления (рис. 3.65).

Потяните фиксаторы наружу 1 и извлеките блок управления из корпуса 2 (рис. 3.66).

Установка

Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.

Проверьте старую кодировку и закодируйте новый блок управления.

Установите обшивку сиденья.

Выполнять рабочие операции после подключения АКБ.

Электронный блок управления акпп, его функции и устройство

Одной из составных частей сложной системы под названием акпп является электронный блок управления или ЭБУ акпп. Это сложное электронное устройство и в

Одной из составных частей сложной системы под названием акпп является электронный блок управления или ЭБУ акпп. Это сложное электронное устройство и вся беда в том, что, как и со всеми остальными электронными устройствами, с ним может произойти неприятная история – выход из строя.

Электронный блок управления акпп

Если бы ЭБУ акпп состоял из пары десятков транзисторов, и логика работы блока была бы проста, то и вопросов бы не возникало. Однако логика работы блока с каждым годом усложняется с целью улучшения качества работы акпп, а усложнение логики влечет за собой усложнение схемотехники.

Вся система электронного управления состоит из памяти, в которой определенным образом записаны программы (логика) управления акпп, множества датчиков, которые в каждый момент времени подают информацию о состоянии контролируемого участка в процессор ЭБУ и множества исполнительных механизмов.

Память электронного блока управления акпп на ранних моделях выполнялась в виде сугубо постоянных запоминающих устройств (ПЗУ). В них не допускалось внесения изменений. В последствии этот путь был признан тупиковым, и стали устанавливать перепрограммируемые запоминающие устройства. Для внесения изменений в логику работы акпп теперь требуется программатор. Это несколько упростило задачу адаптации акпп к местным условиям эксплуатации. Сама процессорная часть представляет собой сложное электронное устройство, которое, как правило, при выходе из строя требует блочной замены. Оценить выход из строя ЭБУ достаточно сложно. Иногда и диагностический прибор не в состоянии определить дефект. В этом случае есть

ЭБУ акпп в открытом виде

два выхода: “подбросить блок” и отдать на просмотр электронщику. Оба этих способа рассмотрим в отдельном материале, поскольку они представляют особый интерес с точки зрения ценообразования ремонта и его надежности. Попросим наших мастеров прокомментировать некоторые рабочие вопросы.

Датчики и переключатели дают информацию о состоянии того или иного механизма для выбора действия по записанной программе. Учитываются сигналы, поступающие из блока управления двигателем. В некоторых моделях автомобилей даже электронные блоки управления двигателем и акпп совмещены. В основном это касается старых моделей акпп. Логика работы последних моделей слишком усложнилась, чтобы продолжить совмещение. При возникновении проблем с акпп ошибки в логике могут возникать не в самой коробке.

Вот реальная ситуация, произошедшая с акпп, стоящей на Мерседесе. Вдруг пропала “резвость”. Диагностический прибор не давал никаких ошибок. Как выяснилось потом – ошибок и не должно было быть. Исследовали все. Путем размышлений пришли к выводу, что проблема где-то в электронной части. Вспомнили о профессиональных электронщиках и поехали к ним. Действительно, путем диагностики на более сложном оборудовании выяснилось, что виноват лямда-зонд. На самом деле его параметры только немного не соответствовали требуемым. Вот блок управления двигателем и передавал этот недостаток и “глушил” акпп. Ситуация была очень неочевидная.

ЭБУ акпп в ремонте

Или ситуация с датчиком положения селектора на акпп Ягуара предпоследней модификации. Это где селектор сначала передвигается назад, а затем вдвигается вперед. Контактная группа селектора очень чувствительна к влажности и контакты часто покрываются окислами, и блок управления перестает их “видеть”. Такой факт приводит к тому, что усложняется первоначальная заводка двигателя. Блок управления прерывает цепь зажигания. И это все работа ЭБУ акпп.

Управление процессами в акпп осуществляется с помощью соленоидов, которые исполняют роль исполнительных механизмов.

Если у вас появились вопросы, то позвоните прямо сейчас и задайте их

Виктору Павловичу +7 928 11 800 22

или Андрею +7 928 11 800 33

Если вам необходим ремонт, то лучше созвониться и ехать по адресу:

г. Ростов-на-Дону, ул. В.Черевичкина, 106/2

Удачи вам всем и безремонтной езды!

Расположение блока управления в АКПП «Фольксвагена Бора»

Если точно знать, где находится блок управления АКПП «Фольксваген Бора», то можно попытаться самостоятельно исправить все неполадки. Каждая деталь, вышедшая из строя, если ее вовремя не заменить, может повлечь за собой поломку оставшихся. А это уже значительно скажется на стоимости сервисного ремонта и обслуживания автомобиля.

Автомобиль «Фольксваген Бора» имел за свое время выпуска всего 3 разновидности автоматической коробки переключения передач. Каждая из них имела свои конструктивные особенности и технические характеристики. Если точно знать, где находится блок управления АКПП «Фольксваген Бора», то можно попытаться самостоятельно исправить все неполадки.

Расположение блока управления АКПП в «Фольксвагене Бора»

Модели АКПП, которые устанавливались:

Лучше всех в процессе эксплуатации себя показала модель VAG 01M. Она разрабатывалась конструкторами-проектировщиками концерна Volkswagen. За время своей эксплуатации, с 1999 по 2008 год, она претерпела немалое количество изменений. На некоторых моделях автомобилей до сих пор установлена именно эта модель АКПП.

Принцип работы этого сложного цифрового устройства — в считывании данных и параметров работы датчиков и микросхем, которые затем анализируются, и на механически зависимые от ЭБУ АКПП устройства посылаются специальные управляющие сигналы. Однако, электронный блок управления также может выходить из строя, и ему соответственно необходим ремонт и сервисное обслуживание.

Блок управления АКПП «Фольксваген Бора»

Чтобы проанализировать работу устройства ЭБУ АКПП, его необходимо найти и снять. А для этого нужно выяснить, в какой части автомобиля находится блок управления АКПП «Фольксваген Бора». Сам системный ЭБУ автоматической коробки переключения передач в «Фольксваген Бора» находится между лобовым стеклом и капотом, прямо под самым жабо.

Чтобы его снять, необходимо проделать несколько операций:

1. Первоначально нужно открыть капот автомобиля.
2. Затем снять дворники.
3. Снять пластиковую крышку — жабо.
4. Отсоединить два разъема с электронного блока управления, потянув за специальный рычажок.
5. Снять блок управления.

После проделанных операций уже можно осмотреть блок управления и проанализировать причину поломки.

Возможные неполадки с блоком управления и их диагностика

Как и любой механизм, блок управления АКПП «Фольксваген Бора» может выйти из строя, так как есть несколько факторов, которые ускоряют амортизацию деталей и микрочипов этого механизма:

• недостаточный контроль за уровнем масла в коробке;
• несвоевременная замена масла для трансмиссии;
• несвоевременная замена фильтров;
• агрессивный и порывистый стиль вождения автомобиля;
• увеличенная нагрузка на коробку вследствие длительного движения в затрудненных зонах движения (грязь, снег, мокрый песок);
• эксплуатация автомобиля в зимнее время без предварительного прогрева;
• перегрев машины.

Блок управления АКПП «Фольксваген Бора»

Когда поняли, что блок управления АКПП VW Bora находится в АКПП, нужно проанализировать появление в нем признаков неисправностей, и из-за чего неполадки возникли. Среди всех существующих признаков выделяют основные:

• шумы, звуки или гул со стороны АКПП;
• вибрация коробки при переключении;
• отставание во времени после переключения скоростей;
• появление непонятного рода рывков или толчков у автомобиля во время движения;
• увеличение расхода бензина;
• неприятный запах гари.

Коробка передач Volkswagen Bora

В «Фольксваген Бора» масса слабых мест, в том числе и блок управления АКПП. Например, в коробке очень часто изнашиваются фрикционы гидравлической системы, отвечающие за блокировку, и подшипник. Поршни и втулки часто теряют свою герметичность. Не чаще, чем раз в 10 лет, иногда реже, выходит из строя обгонная муфта реакторного колеса. Могут часто сбоить датчики оборотов валов входа и выхода.

Масляный насос уменьшает свою работоспособность со временем. У него выходит из строя статор и уплотнители. Временами вал начинает бить.

Может также выйти из строя электронная система. Проблема может заключаться в неисправных датчиках, перегоревшей проводке или нарушении работы алгоритма системы блока управления.

Расходные материалы типа клапанов и аккумуляторов, которые располагаются в ЭБУ, имеют быстрый естественный износ, поэтому их также придется менять чаще, чтобы не допустить поломку ЭБУ коробки передач.

Владелец авто должен знать, что каждая деталь, вышедшая из строя, если ее вовремя не заменить, может повлечь за собой поломку оставшихся. А это уже значительно скажется на стоимости сервисного ремонта и обслуживания автомобиля.

Где находится блок управления акпп

А с коробкой:
1. При включении на D до момента включения передачи проходит больше 1 секунды. R 2 1 быстро включаются.
2. С 1 на 2 включается на больших оборотах.

Коробку разбирали, дают гарантию что там все в порядке. соленоиды все проверяли..все работают. износа всяких там фрикционов, и прочей дребедени в которой я не смыслю нет. сказали что скорее всего трабла в компе. Ошибок в коробке тоже нет.
Еще вопрос ни кто не знает коробочные компы различаются между 2, 2.5 и 3 литрами?

t0ha » 10.11.2007 12:53

Jekas » 12.11.2007 16:23

Ramil72 » 26.02.2008 19:38

Приветствую Вас, уважаемые форумчане!
Имею в собственности цефиро 97-го года, двигатель 2 литра (рейсталинговый). После длительной стоянки автомобиля, более полугода, автомобиль отказался заводится. Машинка была отдана спецам, и оставлена на денек, чего они там делали не понятно, но после этого появилась такая проблема, что АКПП в режиме, когда работает только третья передача из 4-х и задняя. Snow, Power режимы а также over drive тоже не работают. После проведения самостоятельной диагностики, по методу указанному на этом же сайте, показало ошибки 1, 4, 5, 6, 7, 8, 10. загонял машинку в сервис на диагностику, часть ошибок удалось стереть, но три из них остались и не стираются (какие именно, уже не помню). Завтра буду загонять машину, будут доставать блок управления АКПП и смотреть, можно ли его отремонтировать.

Кто может помочь и ответить на вопросы:
1. Может ли быть так, что причина совсем не в блоке управления АКПП?
2. Стоит ли ремонтировать блок или же заказать контрактный и сколько он может стоить?
3. Есть ли разница в блоках управления в зависимости от литража двигателя?
4. Ну и собственно, кто, что может посоветовать в данной ситуации, т.к. сталкиваюсь впервые.

Ganc » 26.02.2008 20:14

Ramil72 » 26.02.2008 20:39

Самодиагностику делал, результат отписал выше.
В смысле, лампа моргает 16 раз? Если про самодиагностику, то она прошла без запинок, все как описано.

Ganc » 26.02.2008 21:39

Самодиагностику делал, результат отписал выше.
В смысле, лампа моргает 16 раз? Если про самодиагностику, то она прошла без запинок, все как описано.

Ganc » 26.02.2008 21:53

Yukpun » 26.02.2008 22:38

Ganc » 27.02.2008 19:38

Ramil72 » 28.02.2008 20:47

Руслан » 28.02.2008 21:51

Блок управления АКПП

Блок управления АКПП является одной из важнейших деталей в автомобиле. Это сложнейшее электронное устройство, которое, к сожалению, как и все электронные детали, имеет свойство со временем выходить из строя. Если бы электронный блок управления состоял из различных транзисторов, и принцип его работы был прост, то вопросов с его ремонтом не возникало бы. Однако это не так. Электронный блок управления АКПП – это сложнейшее устройство, и принцип его работы с каждым годом только усложняется. Это проделывается для того, чтобы улучшить качество работы автоматической коробки переключения передач.

Блок управления — внешний вид

Состав электронной системы управления

Электронный БУ АКПП состоит из следующих составных частей:

• Память, в которой сохранена логика работы коробки передач.
• Огромное количество датчиков, задача которых заключается в передаче информации о состоянии АКПП процессору.
• Также в ЭБУ имеется множество механизмов, выполняющих запрограммированную работу.

Сердцем ЭБУ является процессор, который отвечает за работу как самого блока, так и коробки передач.

Внутренности блока управления

Причины поломки электронного блока управления АКПП

Как показывает практика, электронный блок управления АКПП может выйти из строя из-за самых разнообразных внешних и внутренних воздействий:

• Механические повреждения.
• Проникновение в блок влаги.
• Заводские недоработки как самого блока, так и его компонентов. Данная причина является наиболее распространенной среди всех поломок электронного блока управления.

Как правило, третья, самая распространенная причина проявляет себя уже после того, как гарантийный срок автомобиля подошел к концу. А если учесть то, что в нашей стране подержанные иномарки пользуются популярностью, с данной проблемой сталкивается каждый девятый владелец автомобиля с АКПП. В связи со сложностью устройства ЭБУ, провести ремонт самостоятельно, не обладая определенными навыками, невозможно. Поэтому приходится обращаться в автомастерскую, специализирующуюся на ремонте электронных систем управления автомобилем.

Сгоревший блок управления АКПП

Виды ЭБУ

Существует три самых популярных типа блоков управления.

• Отдельный. Подобный ЭБУ может быть размещен в салоне автомобиля, а также в редких случаях в подкапотном пространстве.
• Совмещенный. Он совмещен с блоком управления двигателя. Также, как и отдельный, он может располагаться под капотом или в салоне автомобиля.

Третий вид ЭБУ автоматической коробки передач, является сравнительно недавним изобретением. Он также совмещен, но только не с ЭБУ двигателя, а с гидроблоком трансмиссии. Ярким примером подобной конструкции могут послужить новые модели Мерседес, БМВ и Ниссан.

Электронный блок управления производства Бош

Диагностика и ремонт

В современных реалиях, ремонт компьютера автомобиля является нормой. Еще 20 лет назад, услышав подобную просьбу от автовладельца, автомастер принял бы его за сумасшедшего. Сейчас же в каждом крупном населенном пункте имеются специализированные автосервисы, в которых проводится диагностика и ремонт электронного блока управления АКПП и любого другого ЭБУ.

Установка причины поломки является довольно-таки трудоемким процессом.

Первым делом необходимо подробно диагностировать проводку, которая соединяет ЭБУ с коробкой передач. Далее требуется детальная проверка различных электронных датчиков, которые располагаются в АКПП и двигателе.

Ярким примером неисправности блока управления могут служить ошибки по соленоидам. Подобный тип ошибок либо вообще невозможно удалить из памяти электронного блока управления, при этом АКПП работает в предаварийном режиме (или, вообще, не работает), либо же они возникают периодически (как правило, такое случается после того, как автоматическая коробка передач нагревается). Причинами возникновения такой ситуации могут стать замыкание в проводке коробки-автомата, а также замыкание между вилками соленоида.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Электронный блок управления АКПП

В результате всего вышеперечисленного могут возникать перегрузки системы, защищающей выходные каскады, и АКПП работает не стабильно. Последствия нестабильной работы проявляются в следующем:

• Рывки.
• Толчки.
• Жесткая загрузка, которая может привести к полному выходу из рабочего состояния автоматической коробки переключения передач.

Если в работе вашего автомобиля начали появляться подобные симптомы, это значит, что ЭБУ АКПП требует незамедлительного ремонта. Не имея соответствующих знаний и опыта работы в соответствующей области, не стоит пытаться провести ремонт самостоятельно. Это может плохо закончиться. Лучше всего обратиться за квалифицированной консультацией, диагностикой и, возможно, ремонтом в специализированный автосервис. В большинстве случаев ЭБУ подлежит ремонту. И лишь в некоторых требуется его полная замена.

Подобная диагностика и ремонт, как правило, не занимают много времени. Если вы действительно обратились к профессионалу в данной области, ремонт блока управления будет произведен с учетом всех особенностей, это позволит по максимуму увеличить ресурс АКПП.

Диагностика ЭБУ АКПП

Цены на ремонт ЭБУ АКПП

Цены за ремонт ЭБУ и АКПП могут отличаться от стоимости проведения работ в вашем городе, но незначительно, так как в данной статье подобраны средние значения из нескольких городов России, в том числе и Москвы.

• Электронная диагностика – 1500 рублей. Проводится при помощи компьютера со специальной программой. При подобной диагностике оптимизируется работа ЭБУ, и удаляются все ошибки, мешающие функционировать в штатном режиме блоку управления.
• Расширенная диагностика. Расширенную диагностику стоит проводить в случае, если электронная невозможна по каким бы то ни было причинам. Чаще всего её проведение необходимо из-за обрывов на линии или выхода из строя процессора ЭБУ АКПП. Стоимость варьируется в пределах от 1500 до 3000 рублей.
• Замена отдельных блоков ЭБУ. Точную стоимость может определить только мастер. Для каждого конкретного случая она определяется отдельно. Ее составляющими являются: стоимость необходимых деталей и сложность проведения работ.

Блок управления в процессе ремонта

Проблемы, которые могут возникнуть при ремонте электронного блока управления коробки передач

При ремонте ЭБУ АКПП могут возникнуть определенные сложности:

• Первая и, к сожалению, самая распространенная проблема — это недоступность необходимых деталей и микросхем для ЭБУ. Такое может возникнуть в случае, если у вас машина, оснащенная АКПП, не являющейся популярной в нашей стране. В этом случае запчасти придется заказывать из страны производителя авто. Мало того что ждать пока они придут, придется очень долго, стоимость на них будет в разы выше, чем на аналогичные запчасти ходовых моделей. Помимо этого, если марка машины является устаревшей, запчасти через интернет будет найти практически невозможно.
• Вторая немаловажная проблема заключается в том, что не в каждом городе возможно провести ремонт ЭБУ коробки из-за отсутствия опытных мастеров. Нередко случается так, что в автосервисе имеется все необходимое оборудование, но мастер максимум может удалить ошибки из памяти ЭБУ.
• Часто случается, что проблема в работе ЭБУ заключается в микронадломах проводов. Из-за чего информация в процессор поступает не постоянно. Вследствие чего возникают ошибки, мешающие корректной работе АКПП. Как правило, мастер при проведении диагностики видит саму ошибку, которую он удаляет, но не замечает самой сути проблемы. Устранив ошибку, он считает, что работа проделана качественно. Но через некоторое время проблема возникает вновь. Найти микронадрыв (разлом), очень проблематично. Это отнимает огромное количество сил и времени. А в случае автовладельца – еще и денег.

Если у вас возникла проблема с электронным блоком управления КПП, для ее решения требуется обращаться в крупные специализированные автосервисы, которые предоставляют гарантию на все проводимые ими работы. В случае если сервис не выдает гарантии на ремонт, вы можете столкнуться с проблемой, которая идет третьей в списке выше.
