Jw 360 wire tracker ремонт

Wire tracker инструкция по применению

Wire tracker инструкция по применению

Принцип действия и конструктивные особенности

Самое простое устройство для проверки телефонных или компьютерных коммуникаций из витой пары состоит из следующих частей:

• Передатчик – электронный блок с 3 позиционным переключателем режимов («Scan», «Off», «Test») , 8 светодиодными индикаторами, разъемами для подключения коннекторов типа RJ 11,RJ 12,RJ 45;
• Приемник (щуп, ресивер) – так же, как и генератор, содержит 8 светодиодных индикаторов, разъемы для подсоединения кабелей с различными коннекторами.

Работают передатчик и приемник от обычных батареек различного номинала (от 1,5 до 9 В).

1. Демонтированный патч-корд своими концевыми коннекторами подключается в соответствующие разъемы на приемнике и передатчике.
2. Устройство включается, трехпозиционный переключатель устанавливается в режим «Test»;
3. По одновременному миганию светодиодных индикаторов на передатчике и приемнике определяют правильность подключения (обжимки) жил витой пары в концевых коннекторах, наличие обрыва. О последнем будут свидетельствовать не загорающиеся на щупе светодиоды.

Результатами работы такого простого устройства являются, как правило, определение правильности распиновки жил, поиск повреждённой жилы.

Классификация тестеров

Все современные кабельные трассоискатели подразделяются на множество видов и разновидностей, исходя из таких их характеристик, как класс устройства, тип кабеля, на котором оно может производить измерения, вид получаемых при этом результатов и способ их отображения.

По классу

Все кабельные трассоискатели подразделяются на 2 основных класса:

• Полупрофессиональные – имеющие функционал, подходящий для начинающих системных администраторов, домашних мастеров. Позволяют производить самые простые и необходимые новичкам тесты различных кабелей и линий связи.
• Профессиональные – устройства, обладающие расширенным набором функций и позволяющие производить различные тесты и измерения на разных коммуникациях (телефонных и локальных) сетях.

Интересно. Помимо функционала, устройства данных классов отличаются стоимостью: профессиональные, более надежные и качественные модели, имеют стоимость в среднем в 1,5-2 раза выше, чем полупрофессиональные аналоги.

По типу кабеля

В зависимости от того, с какими физическими каналами связи могут работать трассоискатели, они подразделяются на 2 основных вида:

• Работающие с оптоволоконными каналами связи и локальными сетями;
• Предназначенные для тестирования таких линий связи с медными жилами, как витая пара, коаксиальный или телефонный провод.

Второй вид устройств, вследствие достаточно высокого применения витой пары в современных компьютерных сетях и телефонных линиях, является на данный момент наиболее распространенным и востребованным. Устройства для оптоволоконных линий, вследствие своей дороговизны, приобретаются исключительно занимающимися монтажом таких коммуникаций специалистами.

По выдаваемым результатам

По данному критерию все трассоискатели подразделяются на приборы, позволяющие производить поиск неисправностей, замер различных характеристик, сертификации линии передачи данных.

Виды трассоискателей

Трассоискатели, применяемые при монтаже телекоммуникационных сетей из оптоволокна, пока не нашли такого широкого применения, как приборы для обычной витой пары и коаксиального кабеля.

Тестеры для определения правильности обжима витой пары

В зависимости от сложности выполняемых измерений, устройства для тестирования витой пары бывают базовыми, продвинутыми, многофункциональными, профессиональными.

Базовые кабельные тестеры для определения повреждений

Простейший сетевой трассоискатель

Такие приборы позволяют производить определение правильности подключения жил кабеля к концевым коннекторам, их целостности.

Продвинутые кабельные тестеры для определения повреждений

Трассоискатель с функцией поиска обрыва жилы кабеля

Такими устройствами, благодаря специальному встроенному в щуп генератору Тора, можно не только определять правильность подключения жил в кабеле, но и проверять их целостность, находить точку, в которой произошел обрыв (повреждение).

Многофункциональные тестеры кабельных линий

Многофункциональные тестеры различных линий передачи данных из витой пары или коаксиального провода совмещают в себе функционал простейших приборов и более продвинутых аналогов. Благодаря этому, они могут использоваться как при диагностике неисправностей в телефонных каналах связи, так и компьютерных локальных сетях различных размеров и конфигурации.

Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Профессиональное устройство с жидкокристаллическим дисплеем для тестирования различных каналов связи

Такие приборы представляют собой усовершенствованные многофункциональные аналоги, снабженные небольшим дисплеем и кнопками навигации по простому встроенному в устройство меню. Позволяют проверять не только правильность обжимки жил в различных коннекторах, но и находить места их повреждения, определять, между какими из них произошло короткое замыкание.

Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Тестер для определения правильности подключения жил в кабеле и их длины

Приборы данного вида, наряду с жидкокристаллическим черно-белым или двухцветным экраном, со стандартным набором возможностей, обладают такой функцией, как точное определение месторасположения обрыва жилы провода.

Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Трассоискатель с функцией измерения длины жил и точного места их обрыва (повреждения)

Такие приборы позволяют не только производить измерения ряда характеристик каналов передачи данных, но и с точностью до метра находить места обрыва жилы провода, короткого замыкания и спутывания двух соседних жил.

По сравнению с предыдущим видом, такие устройства обладают большой точностью измерений, высокой отказоустойчивостью и надежностью. Основным их недостатком является большая цена.

Источник

JW 360 Сетевой провод кабеля трекер линия тестер w/генератор звука усилитель

Special Price от 1 115,80 руб.*

Доступность: На складе

Для получения более полной информации о стоимости и сроках доставки JW 360 Сетевой провод кабеля трекер линия тестер w/генератор звука усилитель нажмите «Подробнее».

JW-360 Сетевой провод кабельный трекер тестер линии w/тоновый генератор усилитель зонд Ethernet сканирующий детектор телефон Генератор инструмент

1. Этот элемент предназначен для установки кабельной сети и сетевого техника для диагностики проблем сети.

2. Поиск провода является основной уникальной функцией, где другие кабельные шашки не имеют его, он может найти до 3000 м длинный провод или кабель даже в сложной сети ПК или телефонной системе.

3. Он также имеет встроенную функцию сопоставления кабеля LAN, чтобы быстро диагностировать состояние кабеля LAN и определить точку неисправности или сломанное соединение.

4. Яркий красный светодиодный фонарь и поддержка внешних наушников-это функция добавленной стоимости, позволяющая сервисному специалисту удобно и комфортно работать в темной и шумной среде.

5. Энергосберегающий режим ожидания 7. Функция отслеживания линии (быстрая и надежная) 8. Функции линии (18 индикаторов, короткого замыкания, открытого замыкания, перекрестного и т. Д. Glance).

Особенности:

1. 100% новый бренд

2. Обтекаемый дизайн и легко носить с собой

3. Поставляется с наушниками, пригодными для использования в шумной ситуации

4. Гибкий и универсальный интерфейс

5. Чувствительный и Регулируемый регулятор громкости

Описание:

Тестер кабеля для UTP STP RJ45 (ручной переключатель)

Автоматическое Эффективное сканирование для пропущенной проводки, беспорядочного кабеля, открытого и короткого замыкания

Тел BNC тест доступен (требуется адаптер)

Дистанционно протестированный кабель длиной до 1000 футов (в комплект входит пульт ДУ)

Защитный выключатель питания для низкого энергопотребления

Высококачественный чехол protecive обеспечивает более надежную защиту

Определите непрерывность кабелей или проводов

Отслеживайте кабели или провода и диагностируйте точку разрыва

Приемник сигнала тона на кабелях или проводах (телефонная линия)

Определите состояние в рабочей телефонной линии (четкое кольцо, занят)

Отправить один сплошной тон или двойной переменный тон на объектные кабели или провода

Спецификация:

Рабочий ток: тестер: 10 мА приемник: 30 мА

Режим передачи сигнала: цифровой сигнал

Уровень выходного сигнала: 8Vp-p

Расстояние передачи сигнала: 3 км

Размеры: Передатчик: 126x49x34 мм Reveiver: 175x42x25мм

Питание: 2 аккумулятора постоянного тока 9 В (не входят в комплект)

Посылка включает в себя:

Источник

Wire tracker инструкция по применению

Сетевые инструменты

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

•
•
•
•
•
•

• Тип: Щипцы для проводов
• Бренд: KELUSHI
• Номер модели: XQ-350
• Упаковка: Нет
• The max working current: emitter:
• Receiver:
• Signal output electric status: 8Vp-p
• Signal transmission format: Multi-frequency impulse
• =3km»> Distance of signal transmission: =3km»>>=3km
• Appearance dimension: 175*42*27mm(receiver); 126*49*34 (emitter)
• Color: Orange

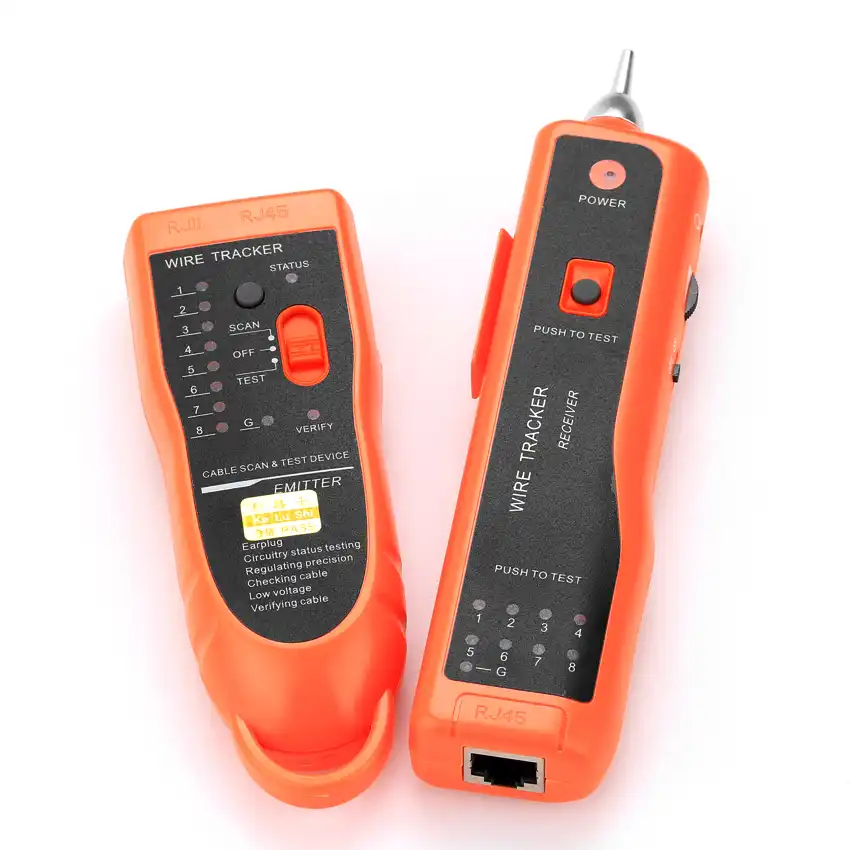

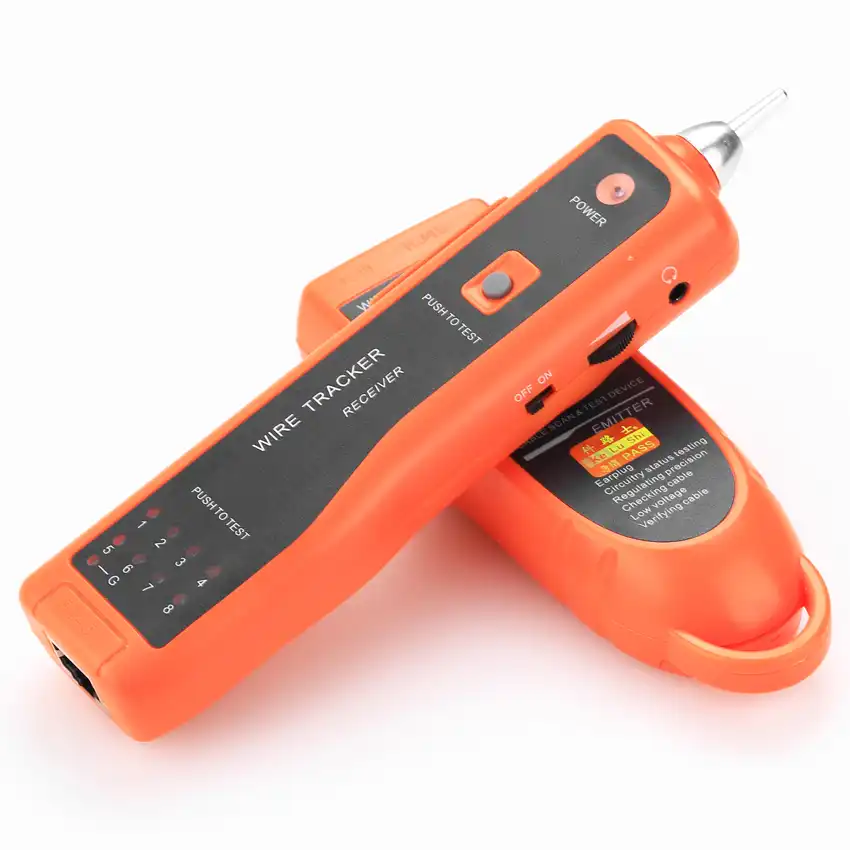

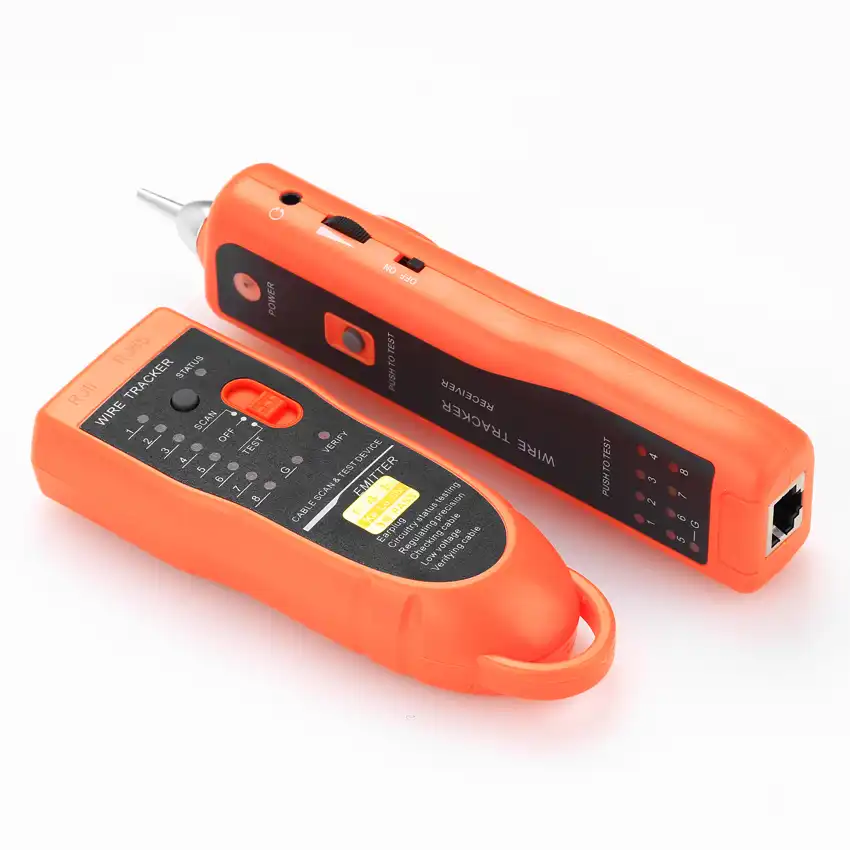

Диагностический тестер XQ-350 для UTP STP Cat5 Cat6 RJ45 LAN Сетевой кабель Линия Finder RJ11 телефонный провод трекер/Tracer

100% Новинка и высокое качество

Применимый объем: телекоммуникационная сетевая линия инженерного и планового

Обслуживание; обслуживание компьютерной сети; прочая металлическая проволочная линия

И техническое обслуживание

1. Трассировка телефонного провода/LAN кабеля

2. Трассировка провода в электрической системе

3. Проверьте состояние кабеля LAN

4. Проверки целостности цепи

5. Индикация низкого заряда батареи

6. Яркий белый светодиодный светильник-вспышка

7. Назначение кабеля Тесты: открытые, короткие и перекрестный кабель LAN, 2-провод

(RJ11)/4-проводной (RJ45) телефонный кабель

8. Тестирование состояния кабеля (2 провода)

A. Обнаружение линии постоянного тока и анод, определение катода

B. Обнаружение Сигнала Звонка

C. Открытые, короткие и перекрестные испытания

1. Найдите провод на всех типах подключенных операционных Ethernet

2. Быстро найти провод из множества телефонных проводов

3. Быстро найти провод из множества проводов сети

4. Это может занять место кабельного тестера

5. Сравните громкость звука «tout» и яркость

Индикатор сигнала, затем вы можете найти целевой провод, который имеет

Взял этот тестер по производственной необходимости. На работе есть несколько кабельных тестеров разной степени затасканности, но они довольно громоздки и только под RJ-45. А часто нужно звонить патч-панели и телефонные кабеля. Заказать новый тестер с нашей системой закупок – большая проблема, поэтому я решил использовать подвернувшуюся возможность, чтобы не выпрашивать его слезными служебными записками, и иметь полное право использовать в личных целях.

На практике все сложилось не очень удачно, но давайте я расскажу все по порядку.

Тестер пришел вот в такой коробке с цветной полиграфией:

Обратная сторона:

Внутри все запаковано вот в такую сумку из канваса:

С обратной стороны сумки предусмотрена петля для ремня и металлическое кольцо под карабин.

Полностью комплект поставки:

— тестер (эмиттер и ресивер),
— адаптационный кабель RJ-11/RJ-11,
— адаптационный кабель RJ-45/ RJ-45,
— кабель RJ-11/крокодильчики,
— наушники,
— сумка,
— инструкция.

Эмиттер крупным планом:

С обратной стороны. Питание от 9-вольтовой батарейки «Крона»:

Сверху расположены порты для подключения разъемов RJ-45 и RJ-11:

Ресивер:

Обратная сторона. Тоже питается от 9-вольтовой батарейки.

Сбоку – разъем под наушники, регулятор громкости и общий включатель для приемника, динамика и подсветки места наведения щупа.

Снизу – разъем под RJ45:

Ресивер сбоку имеет скобу, а эмиттер – канавку под нее. Это позволяет соединить их вместе (удобно например, при тестировании патчкордов). На фото по приложенной линейке вы можете оценить размеры тестера. Длина — 14-15 см., ширина – 4 см.

Практическое использование

Для начала посмотрим, как происходит тестирование сетевого кабеля.

Для тестирования использовались:

— «правильный» патчкорд, обжатый по таблице T568B,
— патчкорд кроссовер (с одной стороны обжат по T568B, а с другой – по T568A),
— «битый» патчкорд (первая пара с одной стороны обрезана и закорочена, в 3-й паре обрезана одна жила),
— патчкорд с перепутанными проводами (одна жила первой пары перепутан с жилой четвертой, жилы третьей пары обжаты в разном порядке).

Как видите, перебор контактов происходит последовательно в соответствии с таблицей T568B.

— Если кабель с обеих сторон обжат верно, контакты на эмиттере и ресивере подсвечиваются по порядку.
— В случае кроссовера последовательность контактов на ресивере отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
— если жила перебита, контакт не подсвечивается, если закорочена – подсвечивается только со стороны эмиттера.
— в случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутан.

Ранее я работал с кабельными тестерами разного типа. Могу сказать, что используемый в данном случае метод последовательного перебора жил с одной стороны позволяет точно определить проблему, но с другой – необходимость запоминать порядок подсветки контактов на ресивере а в особо тяжелых случаях и на эмиттере (особенно если он находится в другой комнате) увеличивает время поиска неисправности.

Если же учесть что жилы в сетевом кабеле работают парами, то и проверка на уровне пар более логична. А со стороны удобства более предпочтительна индикация в одном блоке. Ниже пример тестирования этих кабелей на таком тестере:

Как видите, тут все гораздо проще. В случае с битым кабелем отрезанные и закороченные пары просто не отображаются, если же в паре перепутаны жилы, то она отображается красным индикатором, если жилы перепутаны между разными парами – индикатор последовательно загорается зеленым и красным.

Часто возникает необходимость найти нужный кабель в связке. Тестер с помощью функции «SCAN» может с этим помочь. Для этого с одной стороны кабеля подключается эмиттер, а другая сторона прозванивается с помощью ресивера. Кабель идентифицируется наиболее сильному звуковому сигналу. Прозванивать можно как подключенный, так и не подключенный кабель.

Проверка наличия в кабеле напряжения и поиск силового кабеля в стене.

Ресивер можно использовать отдельно, например для проверки наличия напряжения в оборудовании или поиска скрытой проводки:

Поиск телефонного кабеля

Аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетки или переходник RJ-11 для подключения напрямую к контактам.

Примеров тестирования телефонного кабеля, к сожалению не будет. При подключении к телефонной линии эмиттер стал распространять характерный запах с понятными последствиями. По итогу он полностью не умер, но для тестирования стал не пригоден. Причина этого происшествия для меня осталась не ясной. Если судить по инструкции, тестер рассчитан на работу с телефонными линиями – приведены примеры поиска подключения на кросс-панели, проверка положения плюса и минуса в телефонном кабеле. Максимально допустимое напряжение также не оговаривается. Фраза «не используйте устройство на линии с высоким напряжением» слишком обтекающая.

Если же посмотреть визуально – на плате не заметно защиты от довольно высокого напряжения в телефонной линии (примерно 50В в состоянии покоя и 110В при вызове). Расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В что безопасно при подключении Ethernet-кабеля, но никак не телефонного.

Фото сделано до происшествия. После выхода эмиттера из строя визуально ничего не изменилось. Ужасное «качество» пайки также хорошо видно.

По итогу я остался разочарован. Многообещающее по заявленному функционалу устройство оказалось неприменимо для тестирования нагруженных телефонных линий, а ведь это довольно частая ситуация – ведь линии нужно не только монтировать, а еще и обслуживать, и не всегда есть возможность их отключения от питания.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обмен SKU

Отзывы о товарах из интернет-магазинов Китая и обмен артикулами (SKU)

товар предоставлен интернет-магазином chinabuye.com бесплатно на обзор.

Прибор привлек внимание своей многуфоункциональностью — а именно возможностью прозвона не только сетевых, но и телефонных кабелей, а также дополнительными функциями, такими как поиск скрытой проводки и определение наличия напряжения.

Но давайте обо всем попорядку. Тестер пришел вот в такой коробке с цветной полиграфией:

Обратная сторона:

Внутри все запаковано вот в такую сумку из канваса:

С обратной стороны сумки предусмотрена петля для ремня и металлическое кольцо под карабин.

Полностью комплект поставки:

— тестер (эмиттер и ресивер),
— адаптационный кабель RJ-11/RJ-11,
— адаптационный кабель RJ-45/ RJ-45,
— кабель RJ-11/крокодильчики,
— наушники,
— сумка,
— инструкция.

Эмиттер крупным планом:

С обратной стороны. Питание от 9-вольтовой батарейки «Крона»:

Сверху расположены порты для подключения разъемов RJ-45 и RJ-11:

Ресивер:

Обратная сторона. Питание ресивера тоже от 9-вольтовой батарейки.

Сбоку – разъем под наушники, регулятор громкости и включатель подсветки:

Снизу – один разъем под RJ45:

Внутреннее устройство ресивера:

Ресивер сбоку имеет скобу, а эмиттер – канавку под нее. Это позволяет соединить их вместе (удобно например, при тестировании патчкордов). На фото по приложенной линейке вы можете оценить размеры тестера. Длина — 14-15 см., ширина – 4 см. В руке держать удобно.

Для начала посмотрим, как происходит тестирование сетевого кабеля.

Для тестирования использовались:

— «правильный» патчкорд, обжатый по таблице T568B,
— патчкорд кроссовер (с одной стороны обжат по T568B, а с другой – по T568A),
— «битый» патчкорд (первая пара с одной стороны обрезана и закорочена, в 3-й паре обрезана одна жила),
— патчкорд с перепутанными проводами (одна жила первой пары перепутан с жилой четвертой, жилы третьей пары обжаты в разном порядке).

Как видите, перебор контактов происходит последовательно в соответствии с таблицей T568B.

— Если кабель с обеих сторон обжат верно, контакты на эмиттере и ресивере подсвечиваются по порядку.
— В случае кроссовера последовательность контактов на ресивере отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.
— если жила перебита, контакт не подсвечивается, если закорочена – подсвечивается только со стороны эмиттера.
— в случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутан.

Ранее я работал с кабельными тестерами разного типа. Могу сказать, что используемый в данном случае метод последовательного перебора жил с одной стороны позволяет точно определить проблему, но с другой – необходимость запоминать порядок подсветки контактов на ресивере а в особо тяжелых случаях и на эмиттере (особенно если он находится в другой комнате) увеличивает время поиска неисправности.

Если же учесть что жилы в сетевом кабеле работают парами, то и проверка на уровне пар более логична. А со стороны удобства более предпочтительна индикация в одном блоке. Ниже пример тестирования этих кабелей на таком тестере:

Как видите, тут все гораздо проще. В случае с битым кабелем отрезанные и закороченные пары просто не отображаются, если же в паре перепутаны жилы, то она отображается красным индикатором, если жилы перепутаны между разными парами – индикатор последовательно загорается зеленым и красным.

Поиск RJ-45 кабеля

Часто возникает необходимость найти нужный кабель в связке. Тестер с помощью функции «SCAN» может с этим помочь. Для этого с одной стороны кабеля подключается эмиттер, а другая сторона прозванивается с помощью ресивера. Кабель идентифицируется наиболее сильному звуковому сигналу. Прозванивать можно как подключенный, так и не подключенный кабель.

Проверка наличия в кабеле напряжения и поиск силового кабеля в стене.

Ресивер можно использовать отдельно, например для проверки наличия напряжения в оборудовании или поиска скрытой проводки:

Поиск телефонного кабеля

Аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетки или переходник RJ-11 — «крокодильчики» для подключения напрямую к контактам.

Обращаю ваше внимание на то, при тестировании телефонного кабеля следует быть осторожным — в отличии от сети Ethernet, где максимальное напряжение не может быть больше 5В, напряжение в телефонной сети в состоянии покоя — 50В, а при вызове может достигать 110В. Если же внимательно посмотреть на внутренности ресивера, то можно увидеть что защита от высокого напряжения на плате не предусмотрена, а расположенные рядом с разъемами для подключения кабеля микросхемы логики CD4017BP и CD4066BM рассчитаны на максимальное напряжение 18В, что безопасно при подключении Ethernet-кабеля, но никак не телефонного.

Таким образом при тестировании телефонного кабеля я бы рекомендовал его предварительно обесточить.

Источник
