Ремонт двигателя Мерседес M278

M278 — новейший V-образный восьмицилиндровый двигатель Мерседес с системой двойного турбонадува. Мотор был анонсирован в 2010 году и стал устанавливаться на автомобили с 2011 года. Обладая большим объемом и турбонадувом, мотор получился существенно мощнее чем предшественник M273. Кроме того снижен расход и улучшены экологические характеристики мотора.

Двигатель Мерседес M278 имеет несколько модификаций — базовую версию объемом 4.7 литра и мощностью 420-435 сил, в зависимости от кузова, на который он устанавливается.

Версия мотора M157 (AMG) построена на базе M278 и отличается еще большим объемом — 5.5 литра и мощностью 544-557лс. Модификация двигателя — M152 (AMG) — атмосферная версия M157, устанавливаемая на SLK55 AMG. Мощность мотора — 415лс.

Проблемы двигателя M278

Новый мотор мерседес M278 не лишен недостатков. И к сожалению от конструктивных просчетов не застрахован ни один производитель в том числе Daimler. Проблемы проявляются на минимальных пробегах и их можно определить по следующим симптомам:

• Стук и треск на холодную, при запуске двигателя, в течение 3-5 секунд;
• Длительный стук на работающем двигателе;
• Ошибка двигателя Мерседес Check Engine.

В любом случае, для корректной дефектовки проблемы необходимо провести диагностику двигателя Мерседес. Только благодаря комплексному подходу можно определить точную причину неисправности и произвести быстрый и качественный ремонт.

Диагностику необходимо производить при появлении любого из следующих симптомов — посторонний звук (стук, треск, шелест) на работающем двигателе, стук мотора на холодную, индикация ошибки двигателя Check Engine на приборной панели, ошибка уровня моторного масла.

Посторонний шум мотора M278 на холодную

Металлический звон мотора M276 в течение нескольких секунд (обычно 3-5 секунд) на холодном моторе или после продолжительной остановки.

Актуальна данная неисправность в первую очередь для для следующих двигателей Мерседес:

• до мотора № 2769xx 30 365996;
• с мотора № 2769xx 30 365997 по 2769xx 30 406603.

Проблема стука и лязга является следствием неисправности натяжителей цепи. Гидравлический натяжитель цепи работает за счет моторного масла, в силу конструктивного просчета масло вытекает из натяжителя, что приводит его неправильной работе, не обеспечивая соответствующего натяжения цепи на звезды ГРМ и последующем появлении стука. Как только натяждитель наполняется маслом, характерный стук пропадает.

При наличии такой проблемы, длительная эксплуатация двигателя с такими симптомами приводит к нарушению работы муфт (ваносов или иначе звезд ГРМ) из за постоянной вибрации и нежелательному биению цепи. Отсутствие смазки при старте мотора приводит к нехарактерной нагрузке внутреннего механизма муфт, которая явно не учитывалась на заводом при производстве детали. В итоге, вместо гарантированных 100 тысяч километров, ваносы под действием дополнительной нагрузки ходят не более 30-70 тысяч километров. А затем требуется их замена.

Цепь ГРМ без соответствующего натяжения так же подвергается большей нагрузке и в конечном итоге попадает в список обязательных к замене деталей.

В итоге, если не обращать внимания на проблему и вовремя не предпринять меры, владелец автомобиля с мотором M278 вынужден будет потратить существенную сумму на ремонт, который потребует замену — цепей ГРМ, звезд ГРМ (ванос — муфта), натяжителей цепи (нового образца), установки обратного клапана (правого и левого).

Вовремя обнаруженная проблема позволяет существенно снизить расход на ремонт и исключит вероятность прогрессирования проблемы.

Источник

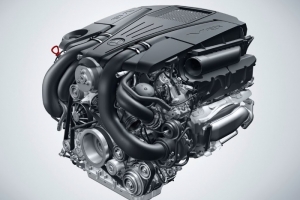

Ремонт двигателя Мерседес М278

Ремонт двигателя Мерседес М278 относится к категории восстановительных операций повышенной сложности. Это обусловлено конструктивными особенностями агрегата и автомобилей, которыми он комплектовался: плотной компоновкой подкапотного пространства, обилием электрики и электроники, массой нестандартных технических решений. Любые ремонтные работы с 278-м мотором лучше проводить в профильном сервисном центре, располагающем штатом опытных квалифицированных сотрудников и современным оборудованием. Такой подход обеспечит оперативное и качественное устранение возникших дефектов.

На какие модели устанавливался:

Двигатель М278 обладает выдающимися тягово-динамическими характеристиками, ввиду чего устанавливается на премиальные модели концерна:

• CL 500;
• CLS 500;
• E500;
• GL 450/500;
• GLE 500 Coupe;
• ML 500;
• S500;
• S500 Coupe;
• SL 500;
• Maybach S500 и др.

Технические характеристики

Кол-во цилиндров: 8.

Модификации: M278 – 4.7л., 420-435 л.с., M152 AMG – 5.5л., 415 л.с., M157 AMG – 5.5л., 544-557 л.с.

Привод ГРМ: цепной.

Цены на ремонт, замену цепи ГРМ на моторе М278:

Работы ремонт / замена	Кол-во	Цена	Сумма
Центральный клапан	4	8’400 руб.	33’600 руб.
Муфта выпуск слева	1	60’480 руб.	60’480 руб.
Муфта выпуск справа	1	60’480 руб.	60’480 руб.
Муфта впуск слева	1	60’860 руб.	60’860 руб.
Муфта впуск справа	1	60’860 руб.	60’860 руб.
Направляющая сверху слева	1	650 руб.	650 руб.
Направляющая сверху справа	1	650 руб.	650 руб.
Натяжитель слева	1	8’900 руб.	8’900 руб.
Натяжитель справа	1	8’900 руб.	8’900 руб.
Натяжитель снизу	1	9’200 руб.	9’200 руб.
Цепь снизу	1	7’650 руб.	7’650 руб.
Планка натяжителя цепи + цепь справа	1	14’800 руб.	14’800 руб.
Планка натяжителя цепи + цепь слева	1	14’800 руб.	14’800 руб.
Комплект прокладок, уплотнителей + расходные материалы для проведения работ	1	12’900 руб.	12’900 руб.
Работа по ремонту и замене			41’400 руб.
Работа по ремонту и замене ГРМ (полная)			43’200 руб.
Работа по ремонту и замене ГРМ (полная) со снятием ДВС			78’900 руб.

Основные неисправности

• Износ гидронатяжителей цепи ГРМ;
• выход из строя фазорегуляторов;
• смещение импульсных дисков распределительных валов;
• появление задиров в цилиндрах;
• отказ топливных форсунок;
• течь прокладок, сальников;
• сбои функционирования электронных компонентов, программного обеспечения.

Симптомы

• Шум, грохот, скрежет и прочие посторонние звуки во время прогрева;
• падение динамики, тяги;
• увеличение расхода топлива и масла;
• нестабильность оборотов ХХ;
• провалы под нагрузкой;
• проблемы с запуском;
• «дымный» или сизый выхлоп;
• ошибки ЭБУ (индикатор Check Engine на приборной панели).

Диагностика и ремонт

Профессиональный ремонт двигателя Мерседес подразумевает предварительное проведение комплексного диагностирования агрегата, состоящего из:

• визуального осмотра;
• инструментальной проверки;
• стендового тестирования;
• компьютерного сканирования;
• разборки и дефектовки.

Обслуживание и профилактика

Своевременное техобслуживание – лучший способ продлить ресурс двигателя Мерседес М278. Повышенное внимание нужно уделять смене масла (использовать только фирменные жидкости, соответствующие спецификации завода-изготовителя) и деталям механизма газораспределения.

Источник

Типовые неисправности и ремонт двигателей Мерседес 278. Часть 1. Износ ГРМ.

Друзья и коллеги, здравствуйте! Вас приветствует Лаборатория Мерседес.

Наша команда решила начать публиковать цикл статей по типовым неисправностям и ремонтам различных двигателей Мерседес.

Цель данных статей: максимально подробно рассказать о современных моторах марки Mercedes-Benz, об их проблемах, методах диагностики и способах устранения неисправностей. Возможно, однажды, они помогут Вам сэкономить время и деньги.

Первая группа статей относится к двигателю M 278.

Список типовых неисправностей двигателя Мерседес 278.

Двигатель М 278 — бензиновый V-образный 8-цилиндровый битурбо мотор объёмом 4.7 литра, пришедший на замену атмосферному 273-ему.

Кратко перечислим основные неисправности двигателя M278:
1) износ ГРМ;
2) задиры цилиндров;
3) износ масляного насоса и разрушение проводки маслонасоса;
4) смещение импульсных дисков распредвалов (рассмотрим это отдельным от ГРМ пунктом);
5) выход из строя топливных форсунок;
6) износ тяг перепускного клапана (вестгейта) турбины.
Список не исчерпывающий, но это 6 проблем 278 мотора, с которыми мы встречались наиболее часто.

Рассматривать неисправности будем поочерёдно, подробно и с фото-примерами. Текущая статья — часть 1 — в ней поговорим про износ ГРМ.

Ремонт двигателя Мерседес М278. Износ ГРМ.

Изначально, после выпуска 278 мотора в 2010 году, ресурс газораспределительного механизма двигателя получился слишком низким, настолько, что компания Мерседес-Бенц достаточно быстро занялась его модификацией. Обычно при рассмотрении ГРМ M278 обсуждение сводится к обратным клапанам, но это лишь часть айсберга, поэтому будем последовательны.

Первая значимая модификация была произведена во 2 пол. 2012 года, тогда «белая» цепь ГРМ была заменена на «черную» более ресурсоёмкую (схожая цепь ставится на М274 и М276). Металл, форма звеньев цепи, всё было изменено, соответственно, была изменена и ответная часть, то есть зубья ваносов (ванос = фазорегулятор = звезда = муфта = шестерня распредвала) и зубья нижних звезд ГРМ. Таким образом, если у вас, например, автомобиль 2012 года со старым ГРМ и вы хотите поставить себе доработанную версию, то придётся менять все 4 ваноса, 3 цепи, 2 верхних гидронатяжителя, промежуточную звезду и звезду коленвала! Возьмите на заметку, что замена цепей ГРМ на М 278 возможна не только со снятием и частичной разборкой двигателя, как считают многие, но и методом прокатки.

Спустя около года была вторая минимальная, но очень значимая для ресурса ГРМ доработка двигателя. Да, всем известные обратные клапана. Их начали устанавливать c завода с номера двигателя 2789xx 30 103674 (проверить номер двигателя можно, например, вбив свой VIN на ELCATS в разделе Мерседес).

Чем так важна эта доработка? Цепь ГРМ натягивается гидронатяжителями. Во время простоя автомобиля масло постепенно вытекает из натяжителей и цепь прослабляется, затем при запуске автомобиля, ввиду провисания цепи, происходит рывок, более того, цепь продолжает быть прослабленной в течение, примерно, 1-3 секунд, пока гидронатяжитель не заполнится маслом. Всё это приводит к повышенному износу системы ГРМ (цепей, натяжителей, звёзд). Установка обратных клапанов решает 1 простую задачу: позволяет маслу не вытекать из натяжителей во время простоя, оставляя цепь в постоянном натяжении.

При износе ГРМ М278 типовыми являются два вида шумов: треск ваносов и стук гидронатяжителей. Итак, установка «черной» цепи и обратных клапанов решает проблему с низким ресурсом цепей ГРМ и гидронатяжителей. С фазорегуляторами всё сложнее, они наполнены маслом и фиксируются в определённом положении с помощью давления масла внутри звезды, это позволяет на оборотах доворачивать распредвалы в пределах 40 градусов. Во время простоя автомобиля масло вытекает из ваносов и перестаёт удерживать его в определённом положении. Чтобы избежать рывков при запуске, пока звезда наполняется маслом, она стопорится специальным металлическим штоком в отверстие внутри корпуса механизма ваноса.

В отличие от фазорегуляторов предыдущего поколения звёзды распредвалов на 278 двигателе не имеют проблем со стачиванием зубьев (они имеют большой ресурс), однако проблема с внутренней выработкой сохранилась. При каждом запуске двигателя металлический шток постепенно стачивает стопорное отверстие внутри корпуса механизма ваноса. Это приводит к люфту в стопорном механизме. Даже на моделях с обновлённым ГРМ на пробеге 100-150 тыс.км хотя бы одна из 4 звёзд обычно начинает трещать при запуске на холодную в течение нескольких секунд, пока наполняется давлением масла. Это, в свою очередь, приводит к рывкам при запуске двигателя и повышенному износу системы ГРМ.

Как было сказано выше, в M278 по ГРМ типовыми являются два вида стуков:
— от гидронатяжителей;
— от звёзд распредвалов.

Как их отличить?
Оба стука появляются после простоя двигателя. Оба звучат при запуске в течение нескольких секунд. Но. Ванос издаёт скорее треск, то есть очень быстрый и относительно звонкий звук. Гидронатяжитель издаёт более медленный и более глухой стук чем ванос.

Как лечить проблему?
Если стучит гидронатяжитель, то достаточно установить обратные клапана и новые гидронатяжители. Проблема решена практически навсегда.
Если стучит ванос, то ставить новый. Правильнее, конечно, менять сразу все 4 (2 впускных и 2 выпускных), но так как детали эти очень дорогостоящие, можно менять по 1-2 звезды за раз. При разборе есть возможность продефектовать состояние звёзд. На практике чаще и быстрее страдают впускные ваносы.

Про цепь ГРМ.
Ещё раз, в 278-ом бывает два типа цепей: «белая» (до 2012 г.) и «чёрная» (после 2012 г.). Первую желательно менять каждые 100 тыс.км, ресурс второй примерно в 1.5 раза выше, её желательно менять каждые 150 тыс. км. Если кататься дольше, то значительно снижается ресурс ваноса.

Важно отметить, что типовых проблем с:
— гидрокомпенсаторами,
— промежуточной звездой,
— звездой коленвала,
в двигателе Мерседес 278 нет.

На этом Часть 1 можно считать оконченной. Во второй части обсудим задиры цилиндров и износ маслонасоса.

Спасибо за внимание! Удачи и всего наилучшего!
С уважением, Лаборатория Мерседес
