Двигатель Nissan TD25

2.5-литровый дизельный двигатель Ниссан TD25 собирался с 1985 по 2015 годы и прежде всего предназначался для автомобилей такси, но встречается на микроавтобусах Караван и пикапах. Данный силовой агрегат известен своей высокой надежностью и реально огромным ресурсом.

Технические характеристики мотора Nissan TD25 2.5 литра

Точный объем	2488 см³
Система питания	вихрекамера
Мощность двс	75 — 80 л.с.
Крутящий момент	160 — 170 Нм
Блок цилиндров	чугунный R4
Головка блока	чугунная 8v
Диаметр цилиндра	92.9 мм
Ход поршня	92 мм
Степень сжатия	22

Особенности двс	нет
Гидрокомпенсаторы	нет
Привод ГРМ	шестеренчатый
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	6.5 литра 10W-30
Тип топлива	дизель
Экологический класс	ЕВРО 1/2/3
Примерный ресурс	450 000 км

Расход топлива TD25

На примере Nissan Cedric 1995 года с механической коробкой передач:

Город	10.4 литра
Трасса	8.2 литра
Смешанный	9.1 литра

На какие автомобили ставили двигатель TD25

Nissan

Navara D21	1985 — 1997
Cedric Y31	1990 — 2015
Caravan E24	1986 — 2001
Homy E24	1986 — 2001

Недостатки, поломки и проблемы Ниссан ТД25

По вине шестеренчатого привода ГРМ силовой агрегат склонен к шуму и вибрациям

Шестерни постепенно изнашиваются и к 200 000 км в грм начинают сбиваются фазы

Где-то на таком же пробеге появляются течи помпы и из прокладки блока шестерен

По электрической части глючат лишь датчик положения коленвала и давления масла

Детонация из-за плохого топлива разрушает перемычки между вихрекамерами в ГБЦ

Источник

Nissan Patrol GR Черный Волчара › Logbook › Внеплановая капиталка TD42. Продолжаем? Сборка двигателя!

Ну что, продолжим наш разговор о том, как «недешево» и «сердито» провести капитальный ремонт TD42, а заодно и подготовив к возможности безболезненной установки турбины.

Учитывая, что двигатель, это, пожалуй, единственный агрегат в автомобиле, куда еще не добрались мои руки в части самостоятельного ремонта, решаю на этот раз доверить эту увлекательную процедуру парням из Пикап Сервиса
С ребятами давно знаком, иногда они берутся выполнять мои странные желания по автомобилю, на которые у меня не хватает времени или просто бывает лень.
В этот раз, «сногсшибательный» успех операции зависит не от тех, с кем можно весело и приятно под кружку чая поговорить о жизни и делах бездорожных, а от того? кто залезет в самое сердце. От главного механика по делам «сердечным» — BORISOV ALEXANDER, и он совсем вовремя присоединился к дружной компании Пикап Сервиса, а значит у нас все получится.

В прошлых частях подробно писал как тело пациента распотрошили, доставили силами PickupService в Механику, и в долгих и непростых поисках я собирал из ОАЭ и Японии необходимый набор запасных частей по поршневой группе почти 1,5 месяца.
И спустя полтора месяца с момента дефектовки двигателя тело пациента в состоянии «скоро будет живой» — вернули из Механики в сервис.

Список работ от Механики получился внушительный и совсем не дешевый, хотя…:
— Расточка, обработка по плоскости, снятие направляющих и хонингование блока цилиндров;
— Шлифовка поверхности, шлифовка и полировка шатунных и коренных шеек вала;
— Шлифовка распредвала;
— Обработка поверхностей маховика и коллекторов;
— Шлифовка и обработка по плоскости ГБЦ
— Замена и доработка направляющих втулок, правка седел;
— Слесарные работы по БЦ и ГБЦ;

Дальше начался аккуратный и неспешный сбор блока и ГБЦ для новой жизни…

Внезапно выяснилось, что «старый» exist.ru после известных событий с расколом компании на две новых, начал не совсем корректно формировать заказы, выдаваемые через СДЭК — в запечатанных оригинальных упаковках со вкладышами обнаружился некомплект 4 вкладышей из 12. Один из немногих случаев, когда на месте в пункте курьерской конторы СДЭК не вскрыл 6 упаковок вкладышей и не проверил комплектность.

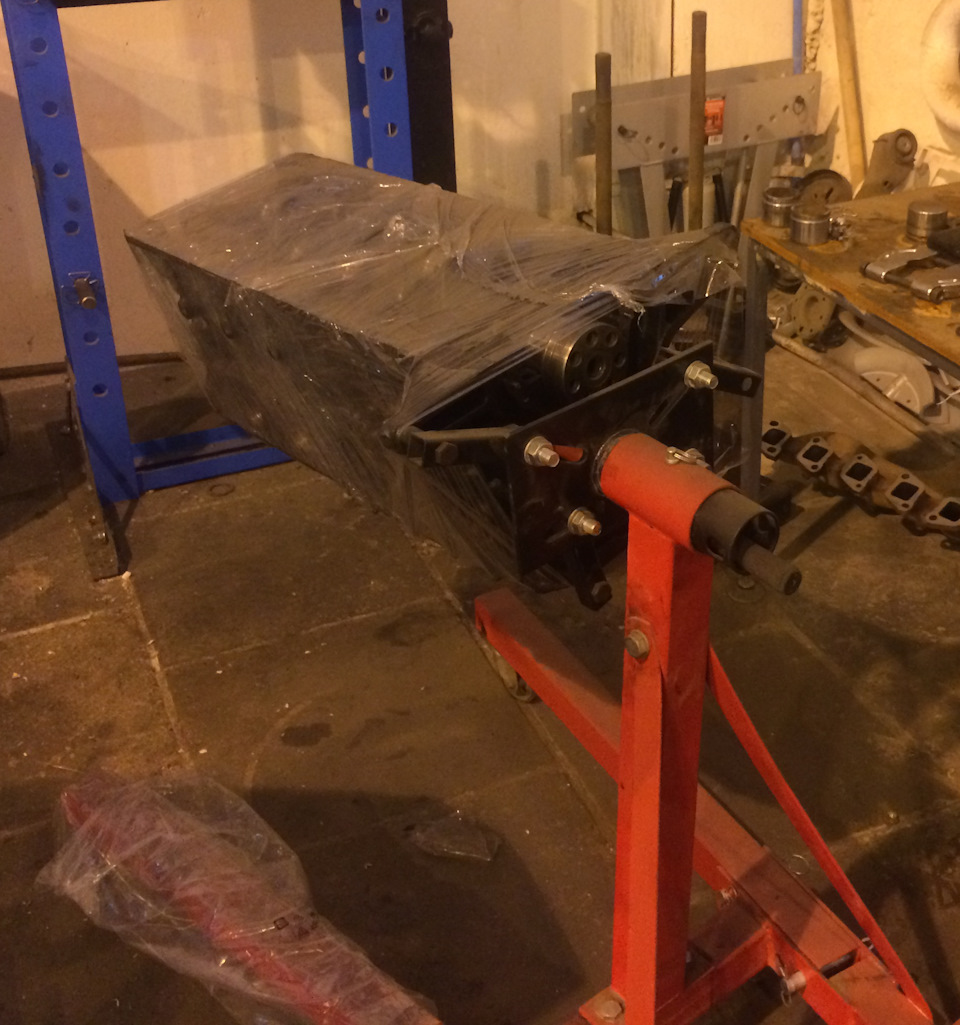

Медленно и верно, блок собирается и все более становится похож на TD42 🙂

ГБЦ с клапанами — впускной клапан от TD42, а выпускной уже от TD42-T. Температура газов выше и он имеет некоторые отличия…

На полированной поверхности ГБЦ уже блестит номер двигателя, сообщая любопытным, что он относится к роду «легенд» 🙂

Небольшое лирическое отступление — пока мы разбирались с блоком ДВС, я решил отдать на профилактику свой ТНВД для замены сальников и распылителей форсунок . Тем более, что в моих руках ТНВД пробежал более 140 тысяч км, а распылители форсунки около 90 тысяч км. Для этого ТНВД с форсунками был заботливо передан Viktor-LIS, откуда он и вернулся ко мне так же спустя 1,5 месяца после разборки двигателя. Перед установкой форсунок проверяем на всякий случай — все в норме, давят положенные 105 кг.

Cследующий шаг после сборки блока цилиндров и головки блока цилиндров — расчет толщины прокладки ГБЦ. Это последняя запчасть, которая ожидала финального этапа сборки и не была заказана . Расчет показал, что нам необходимо использовать прокладку T=1,2 — это второй размер (существуют еще 1,15 и 1,25).

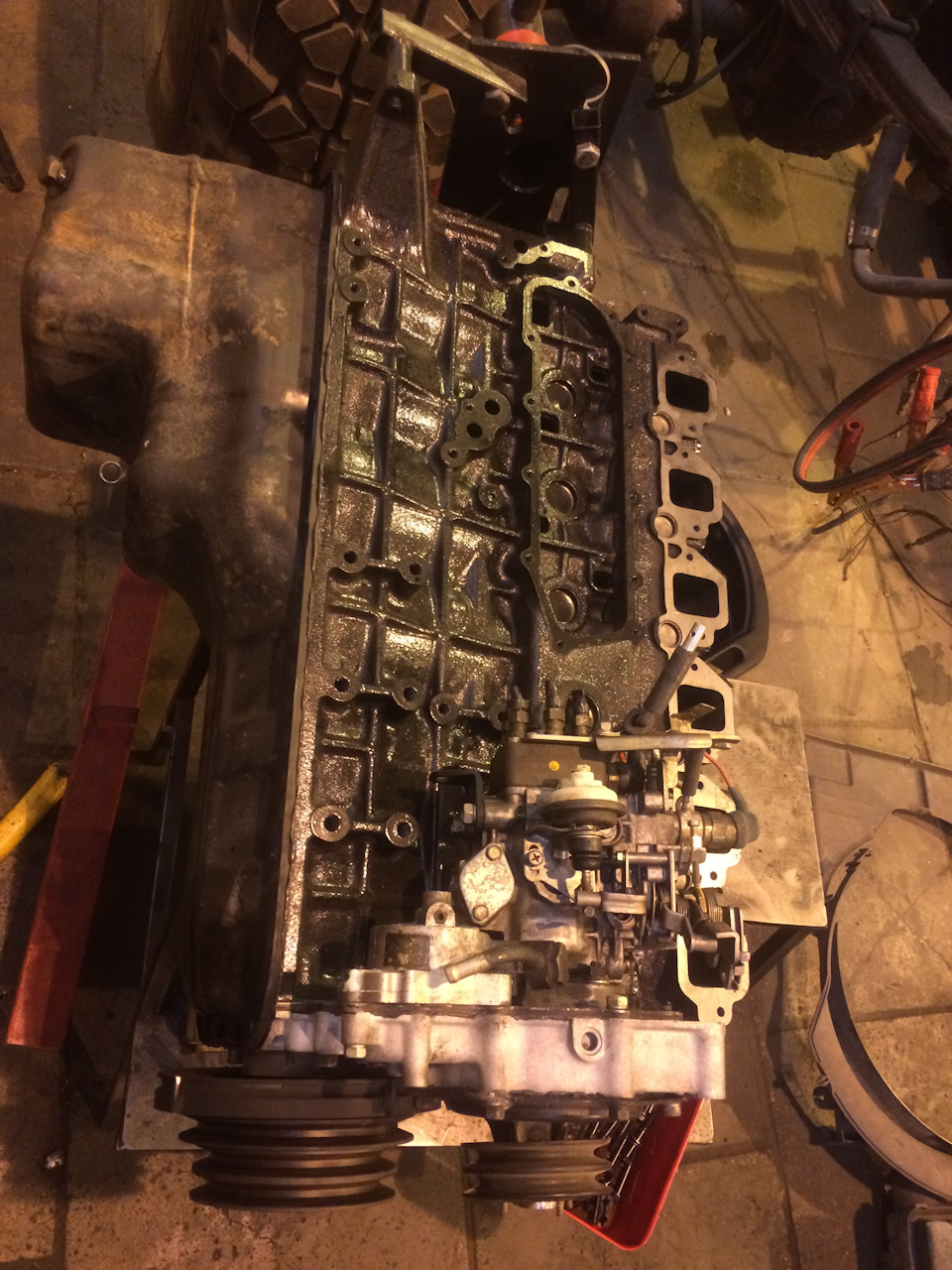

Возвращаются на место шестерни ГРМ, устанавливается ТНВД, новый вакуумный насос под лобовину от TD25, плита и лобовина от QD32 занимает свое новое место.

Немного дорабатывается шкив колена, после установки плиты от QD32 для корректной работы тахометра.

И чуть-чуть дорабатывается крышка ТНВД

Вакуумный насос вместо паразитирующего присутствия на шкиве генератора занял почетное место под ТНВД

Остается поставить коллекторы, теплообменник, подключить вакуумный насос к новой точке забора масла с блока цилиндра, доработать кронштейн успокоителя генератора и установить новый кронштейн ролика натяжителя кондиционера от QD32 — посадочные места на лобовине немного изменились.

На время обкатки двигатель будет эксплуатироваться в атмосферном варианте без турбины, тем более выпускной коллектор под турбину еще в пути…

Остался последний шаг для запуска нового «старого» сердца в новую жизнь на следующие много сотен тысяч километров — вернуть его на место, под капот Черного Волчары, попутно установив новое сцепление с корзиной, выжимной подшипник и втулку маховика.

Но это уже почти формальность, ведь через пару-тройку дней, после трехмесячного вынужденного простоя, Волчара выедет на свободу и наконец, разомнет свои лапы, которые порядком застоялись.

Следующие пару недель будут посвящены обкатке двигателя и ожиданию прихода турбированного выпускного коллектора.
И немного о предстоящих планах по установке турбины.
В безуспешных долгих попытках найти б/у оригинальный выпускной коллектор от TD42T, по совету нескольких людей, заказал «самовар» у Sashki.Также после долгих раздумий между китайским Garrett, не бюджетным корейским Kinugawa и чем-то еще, решено брать чешский CZ С14 с учетом моих максимальных потребностей в 0,5-0,6 атм…

Оставайтесь с нами, дальше самое интересное — как мы заведемся, выедем, турбируемся и какой финальный бюджет всего мероприятия…
