Капитальный ремонт водозаборных скважин

Особенности текущего и капитального ремонта скважин

Практика использования скважин в качестве источника автономного водоснабжения широко распространена в пределах нашей страны. Обустройство скважины достаточно затратно, однако в процессе эксплуатации она полностью себя окупает, при этом качество воды с артезианского источника и жидкости, подающейся по коммунальному водопроводу, несравнимо.

В процессе использования источника возникает необходимость осуществлять текущий и капитальный ремонт скважин, о которых мы поговорим в данной статье. В публикации рассмотрены разновидности ремонтных работ, приведен обзор требуемого оборудования и даны рекомендации по восстановлению скважин своими руками.

1 Причины ремонта и способы их диагностики

С любой скважиной — на песок либо на известняк (артезианской), в процессе эксплуатации случаются практически идентичные неисправности. В зависимости от типа источника отличается лишь его долговечность и, как следствие, интенсивность протекания определенных деструктивных процессов.

Так, эксплуатационный ресурс глубинных артезианских скважин может достигать 50 лет, а источники пробуренные на песчаный водоносный горизонт служат в лучшем случае 10 лет. Такая разница объясняется заиливаем, которое и является основной причиной выхода скважин из строя.

Под заиливанием подразумевается попадание в перфорации фильтрующего участка обсадной трубы грунта, который забивает отверстия и не дает воде поступать внутрь колонны. Источник на песок заиливается гораздо быстрее, чем артезианская скважина, фильтрационная секция которой расположена в пласте твердого известняка.

Грязная вода из заилившейся скважины

Помимо заиливания причины ремонта могут быть следующие:

• изменение уровня водоносных горизонтов, из-за которых в источнику пропадает вода, что приводит к необходимости углубления скважины;
• поломка и деформация отдельных участков обсадной колонны из-за давления грунтовых масс;
• обрыв глубинных насосов.

Также не стоит сбрасывать со счетов возможные ошибки, допущенные при проектировании и бурении источника. Основными факторами, свидетельствующими о необходимости выполнять обслуживание либо ремонт, являются снижение уровня воды, ее мутность и наличие в составе сторонних примесей.

Чтобы выявить конкретные причины неисправности в идеале нужно выполнять диагностику скважины. Данная услуга предоставляется профильными организациями, при этом ее стоимость достаточно большая — цены начинаются от 10 тыс. рублей и зависят от глубины водозаборной конструкции. Диагностика включает проведение гидродинамических испытаний источника и геофизический анализ близлежащей территории.

Забитый отложениями участок обсадной трубы

Однако существует более доступный вариант диагностики с применением зонда — видеокамеры, опускаемой внутрь обсадной колонны, которая выводит картинку на монитор и позволяет определить целостность обсадных труб, герметичность колонны и увидеть состояний фильтрующей секции.

Как при эксплуатации скважин на воду, так и при использовании добывающих нефтяных и газовых шурфов, могут проводиться 2 вида восстановительных работ — текущий и капительный ремонт скважин. Рассмотрим каждый из них подробнее.
к меню ↑

1.1 Текущий ремонт скважин

В зависимости от восстанавливаемого участка текущий ремонт скважин может быть подземным либо наземным. Наземные ремонтные работы ориентированы на исправление дефектов оборудования и насосных агрегатов, расположенных в устье скважины, восстановление трубопроводов, регулирующей аппаратуры, гидроаккумуляторов.

Подземный ремонт направлен на работу с оборудованием, размещенным внутри обсадной колонны, помимо этого он включает ряд мероприятий по восстановлению целостности самой обсадной трубы, повышению дебита источника либо его дополнительное разбуривание с целью перехода на более глубокий водоносный слой. В группу текущих ремонтных работ также входит продувка скважины и чистка ее фильтра от заиливания, однако данные мероприятия можно в равной степени классифицировать как аварийные.

Текущий ремонт скважин своими руками всегда состоит из следующих этапов:

• к источнику доставляется необходимое оборудование;
• выполняется подготовка скважины к ремонту;
• проводятся чистка обсадной колонны и ликвидация небольших повреждений, по мере необходимости — замена износившегося оборудования;
• используемые для ремонта агрегаты демонтируются и подготавливаются к обратной транспортировке.

Желонка для очистки скважины

Чистка источника от ила в простейшем варианте выполняется с помощью желонки, представляющей собой металлическую трубу длиной 1-2 м, на нижнем торце которой расположено входное отверстие, перекрытое шаровым затвором. Желонка на тросе опускается внутрь обсадной колонны и внутрь трубы попадет песок скопившийся в фильтре песок, далее затвор перекрывает нижний торец трубы и конструкция поднимается на поверхность, очищается и процесс выполняется повторно.

Если очистка желонкой не принесла результатов и поступление воды не восстановилось, что возможно в случае плотного закупоривания перфораций фильтра песком, необходима продувка скважины. Для продувки потребуется приобрести специальное оборудование — эрлифт (компрессор), способный осуществлять подачу воздуха под давлением 10-15 атмосфер.

Суть метода заключается в том, что внутрь обсадной колонны опускается шланг, через который эрлифт закачивает воздух, при этом устье колонны перекрывается герметичной крышкой. Повышение давления приводит к тому, что поток воздуха очищает фильтрационную секцию, выдавливая все загрязнения из ее перфораций.

Схема промывки скважины

Однако реанимация непродуктивных скважин с помощью продувки имеет ряд ограничений. Она может выполняться только для источников на песок, глубина которых не превышает 40 метров — ремонт артезианских скважин производится с помощью промывки (методы отличаются лишь тем, что при промывке под высоким давлением подается вода). Также продувка может привести к повреждению фильтра скважины, который является неремонтопригодным. В таком случае потребуется бурение нового источника.

Приспособление для изъятия шлангов и тросов

Отдельно отметим аварийные ситуации, возникающие по причине обрыва погружных насосов и другого оборудования. Для извлечения сторонних предметов используется специальная подъемная техника. Если упавшая конструкция металлическая — применяются магнитные подъемники, при падении шлангов, тросов и прочих гибких изделий — специальные паукообразные захваты.

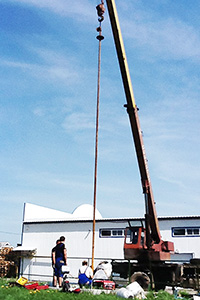

Серьезную проблему может представлять обрыв оборудования в артезианские скважины, глубина которых может превышать 100 метров. В таком случае извлечение выполняется с помощью ловильного инструмента укомплектованного камерами, выводящими картинку из колонны на экран оператора.
к меню ↑

1.2 Технология капитального ремонта скважин на воду (видео)

2 Капитальный ремонт скважин

В перечень мероприятий, выполняемых при капитальном ремонте, входят исключительно подземные работы. Капитальный ремонт скважин, как правило, связан с восстановлением дебита источника в случаях, когда чистка его фильтрационной секции не принесла требуемых результатов.

Реанимация скважин в таком случае возможна за счет поршневания и обустройства вокруг фильтра цементного моста, отделяющего обсадную колонну от окружающего ее песка. Непосредственно ремонтные работы могут быть связаны с восстановлением разгерметезированной обсадной колонны, в которую через трещины попадают всевозможные загрязнения. Заделка повреждений выполняется посредством цементации затрубного пространства.

В случаях, когда отсутствие воды в источнике связано с понижением уровня водоносной слоя, практикуется углубление скважины, для которого необходимо привлечение бурового оборудования. Секция обсадной колонны, смонтированная после углубления, всегда уже ее основной части, так как дополнительную часть трубы опускается на забой внутри старой колонны.

Учитывайте, что капитальный ремонт скважины может требовать привлечения серьезных материальных затрат, но при этом никаких 100% гарантий на восстановление источником работоспособности вам не даст ни один подрядчик. Поэтому в некоторых случаях будет рациональным бурение на участке новой скважины.

Источник

Капитальный ремонт скважин

Капитальный ремонт скважин – комплекс работ, связанный с восстановлением ее работоспособности

Капитальный ремонт скважин (Workover)- повторное проникновение в законченную скважину для проведения очистных и восстановительных работ.

Комплекс работ КРС включает восстановление работоспособности эксплуатационных колонн, цементного кольца, призабойной зоны пласта, ликвидация аварий, спуск и подъем оборудования для раздельной эксплуатации и закачки.

Это последовательность работ, направленных на восстановление цементного кольца, обсадочных колон, призабойной зоны.

В зависимости от объема работ, их характера и степени сложности капитальные ремонты подразделяются на 2 категории сложности:

Ремонты при глубине скважины до 1500 метров

Ремонты в скважинах свыше 1500 метров

Ко 2 й категории также относят независимо от глубины скважины, все виды наиболее сложных и трудоемких работ, связанных с ликвидацией аварий и осложнений, исправлением смятий или заменой участков поврежденных обсадных колонн, проведением гидроразрыва пласта; работы в скважинах с сильными нефтегазопрявлениями; ремонты в наклонно-направленных скважинах; все виды ремонтно-изоляционных работ; все необходимые технологические неоднократные цементные заливки.

Единицей ремонтных работ является скважино-ремонт.

Это комплекс подготовительных, основных и заключительных работ, выполняемых на скважине от ее приема в ремонт до ввода в эксплуатацию.

Необходимость проведения работ по КРС основывается факторами:

Требованиями технологии рациональной разработки месторождения, залежи, пласта.

Возможностью получения дополнительной нефти при улучшении технико-экономических показателей.

Несоответствием конструкции скважины условиям эксплуатации и разработки месторождения.

Несоответствием дебета нефти, содержанием воды в продукции скважины и их изменений параметрам продуктивного пласта в нефтяных добывающих скважинах; приемистости, давления нагнетания в водонагнетаемых скважинах.

Возможностью повышения продуктивности скважин за счет увеличения проницаемости пласта в призабойной зоне.

Возникновением аварийных ситуаций, связанных со скважинным оборудованием, исследовательской аппаратурой и приборами.

Подготовка скважин к капитальному ремонту включает глушение скважину и закрытие устья.

Источник

Ремонт скважин на воду

Технически грамотный проект скважины, профессиональное бурение, обустройство и обслуживание — это главные условия, многократно снижающие риск аварии в системе автономного водоснабжения. Но все же приходит время, когда потребуется ремонт.

Один из показателей надежности буровой компании — развернутая система гарантии и сервисная служба. Ремонт водяной скважины — технологически сложный процесс, осуществить который может только профессиональная компания, заслужившая доверие многолетним присутствием на рынке. Причем на рынке очень непростом и с большой конкуренцией, каким является Московская область.

Компания БИИКС соответствует всем необходимым отраслевым требованиям, которые обеспечивают длительное рабочее состояние пробуренных компанией скважин на воду. Все они получают технический паспорт, где подробно указана конструкция скважины и особенности геологического разреза.

Устранение неисправности артезианских скважин на воду зависит от вызвавших ее причин. Поэтому такая работа требует индивидуального подхода и использования специального оборудования. Ремонтом водозаборных скважин должны заниматься специалисты.

Выбор конкретных методов наладки водозабора может быть сделан только по результатам комплекса геофизических исследований (каротаж, видеосъемка).По этим данным специалисты поставят точный «диагноз», выявят причины произошедшего и определят, на каком объекте конструкции требуется ремонт — обсадная труба, эксплуатационная колонна, посторонний предмет внутри обсадной трубы, истощение водоносного горизонта и т.д.

Технический паспорт скважины нужно беречь, так как это основной документ, на основе которого проводится гарантийное и постгарантийное обслуживание, а также ремонт артезианских скважин.

Хотя каждый случай индивидуален, специалисты начинают проверку с поиска самых вероятных и частых проблем. Распространенные причины, по которым требуется ремонт скважин, – это нарушение целостности конструкции из-за длительной эксплуатации и выход из строя фильтра. Определять их должны профессионалы, так как проблема может быть в повреждении насосного оборудования.

Капитальный и текущий ремонт

По сложности ремонтно-восстановительные работы бывают капитальные или текущие.

Капитальный ремонт скважины на воду – это технические сложные меры по исправлению серьезных дефектов: восстановление или замена обсадной трубы, удаление и монтаж новых колец, восстановление функциональных возможностей трубы, ликвидация последствий после обрушения.

Виды работ по капитальному ремонту скважин:

• изоляция отдельных элементов;
• полное удаление всего оборудования и водозабора и тампонирование при прекращении использования;
• капитальное восстановление обсадки, монтаж второй обсадной трубы, замена колонн;
• очищение котлована от последствий обрушения;
• тампонажные работы.

Ремонт скважины в частном секторе не всегда может быть таким серьезным. При эксплуатации владелец водозаборной системы может столкнуться со срочным ремонтом скважин. Текущий ремонт скважин на даче- это меры по восстановлению работоспособности оборудования, смена режима работы, очистка котлована от ила и песка, чистка оборудования. По сути, это профилактические меры, направленные на продление срока эксплуатации водозабора.

Стоимость ремонта скважины

До анализа ситуации назвать цену работ не сможет ни один мастер. Цена негарантийного ремонта будет зависеть от результатов диагностики. Московская область имеет сложное гидрогеологическое строение, поэтому рекомендуем при заказе скважины сразу обращаться к профессиональным буровикам, которые уже проводили бурение в данном регионе, особенно, если речь идет об артезианской скважине.

Цена замены обсадной трубы в скважине зависит от материала, размеров, вида обсадки и предоставляется по запросу.

Порядок	Тип работ	Цена
1.	Выезд специалиста для диагностики	БЕСПЛАТНО
2.	Каротаж (геофизическое исследование)	от 7 000 руб.
3.	Ремонт скважины	от 10 000 руб.

Цены на оказываемые услуги

Услуга	Цена
Проведение видеорегистрационной диагностики, полное обследование скважин (глубина до 50 метров). Выдача результатов на электронном носителе. Предоставление паспорта и приложения с указаниями по обслуживанию и ремонт	12 000 руб.
Проведение видеорегистрационной диагностики, полное обследование скважин (глубина до 100 метров). Выдача результатов на электронном носителе. Предоставление паспорта и приложения с указаниями по обслуживанию и ремонту	18 000 руб.
Проведение видеорегистрационной диагностики, полное обследование скважин (глубина до 150 метров). Выдача результатов на электронном носителе. Предоставление паспорта и приложения с указаниями по обслуживанию и ремонту	24 000 руб.
Осуществление замены гидроаккумулятора или гидробака. Прокачка системы	5 000 руб.
Осуществление замены автоматического блока с напряжением 220 вольт	5 000 руб.
Осуществление замены автоматического блока с напряжением 380 вольт	7 000 руб.
Ремонтное обслуживание кессона	от 15 000 руб.
Осуществление замены оголовка	3 000 руб.
Осуществление замены водоподъёмной трубы	5 000 руб.
Корректировка схемы водоснабжения в кессоне	5 000 руб.
Осуществление замены соединительной муфты в электрокабеле	1 500 руб.
Осуществление замены обратного клапана	1 000 руб.

О чем нужно знать заказчику

• Лучший ремонт — это профилактика. О надежности скважины нужно заботиться на этапе ее прокладки, так как большинство повреждений возникают из-за неправильного бурения или обустройства системы.
• Если проблемы все же возникли, их должны решать специалисты с высокой квалификацией и нужным оборудованием.
• При заказе ремонта позаботьтесь, чтобы к участку могла свободно подъехать буровая техника. Вокруг объекта должно быть достаточно места для работы установок.
• Диагностика необходима при определении проблемы для ее успешной ликвидации, независимо от типа скважины (на известняках, песках). Поэтому приготовьте паспорт оборудования, чтобы специалисты могли проверить, насколько его работа соответствует данным и характеристикам в документации. Для диагностики нужен специнструмент, сложное оборудование. Поэтому ее проводят опытные, знающие мастера.
• Специалисты выбирают технологии, виды ремонтных работ после установления вида водоподъемных устройств, выявления причины проблемы. Без этого этапа гарантировать качество ремонта нельзя.
• При ремонте (замене обсадных труб, восстановлении дебита) используют механизмы и составы, которые могут представлять источник опасности. Поэтому работать на участке должны высококвалифицированные мастера. Они умеют соблюдать требования технической безопасности.

При использовании скважины нужно следовать инструкциям по эксплуатации и не пытаться самостоятельно исправить недостатки.

Наши услуги — это профилактика и аварийный ремонт скважин. От профилактики зависит срок службы системы, регулярное обслуживание убережет от лишних расходов. Чтобы следить за состоянием водозаборной системы, нужно регулярно обращаться за ремонтом или обслуживанием скважинного источника. Эту задачу лучше оставить мастерам, которые проведут восстановление скважины для воды в любом состоянии.

Непрофессиональное вмешательство усугубит проблему и может привести к полному разрушению конструкции.

Предотвратить и решить возникшие проблемы поможет поддержка мастеров компании БИИКС. Мы устанавливаем скважины, проводим их обслуживание, ремонтные работы на максимально высоком уровне, имеем обширный опыт бурения с разными водоснабжающими комплексами.
