PIERBURG 2E3 — Автоматика пуска и прогрева

#1 Baloo

Пользователи

159 сообщений

• Город: Москва, СВАО
• Интересы: Golf 2, блюзы, джаз, вино.

Выкладываю результаты недавно обещанной домашней работы. Надеюсь, это кому-нибудь пригодится. Прошу прощения за стиль пера : ) Буду благодарен за любые поправки и комментарии.

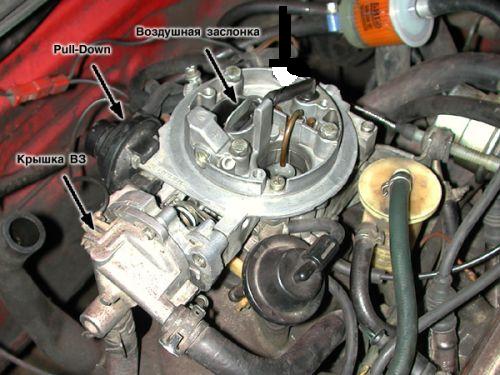

1. Расположение основных узлов системы автоматики холодного пуска и прогрева на карбюраторе Pierburg 2E3.

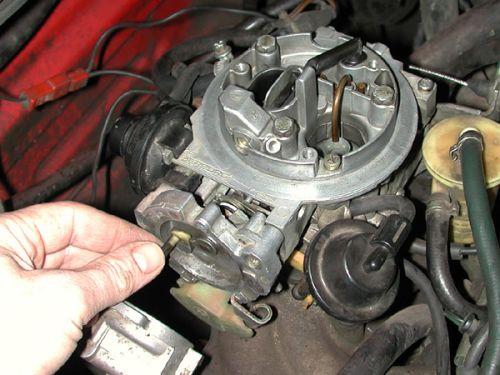

2. Настройка. Откручиваем 3 винта крепления крышки ВЗ

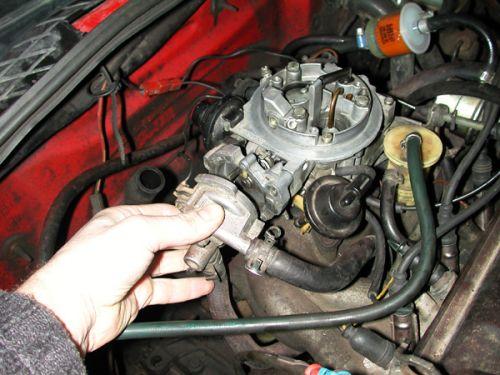

3. Снимаем крышку ВЗ

4. Внутри крышки находится биметаллическая пружина. Одним концом она закреплена на оси крышки ВЗ, на другом находится свёрнутый паз квадратного сечения. В этот паз входит рычаг поводка, который находится в основном корпусе ВЗ, на карбюраторе

Когда ОЖ нагревается, под воздействием тепла пружина разворачивается (примерно на ¼ оборота) и поворачивает поводок ВЗ, а он, в свою очередь, открывает ВЗ, обедняя богатую смесь. На ХХ ВЗ полностью открывается.

5. На этой же оси находится зубчатый сектор. Это пластина, у которой по контуру нанесены зубцы (правильнее сказать «ступеньки»), в которые упирается винт повышенных оборотов ХХ. Зубчатый сектор регулирует положение дроссельной заслонки 1-й камеры. Если винт упирается в самую верхнюю ступеньку, ДЗ открыта полностью. В это же время ВЗ закрыта частично или полностью. В таком положении прогревочные обороты наиболее высокие и смесь – богатая.

На нижнем рисунке схематично изображены винт повышенных оборотов ХХ (А), зубчатый сектор (В) и рычаг(поводок : ) ВЗ (С). Винт вкручен в кронштейн, находящийся на одной оси с ДЗ. Поводок ВЗ управляется биметаллической пружиной.
В начале прогрева винт упирается в самую высокую ступеньку сектора (ДЗ открыта), а поводок(рычаг : ) максимально прикрывает ВЗ.
По мере прогрева спираль раскручивается и поворачивает поводок против часовой стрелки. ВЗ открывается чуть больше. Поводок поворачивает сектор, винт переходит на вторую ступеньку (на рисунке). ДЗ чуть прикрывается. Обороты уменьшаются, смесь обедняется.
В конце прогрева ВЗ открыта полностью, ДЗ прикрыта, устанавливаются обороты ХХ

6. На 3-х нижних фото изображено положение ВЗ в зависимости от положения поводка.

Поводок вертикально, ВЗ полностью закрыта. (Не должно вводить в заблуждение расположение ВЗ на снимке под некоторым углом – воздушный канал при этом перекрыт полностью)

Поводок немного повёрнут против часовой стрелки, ВЗ приоткрыта.

Поводок повёрнут на 90 град. ВЗ полностью открыта.

7. Расположение узлов для регулировки пускового зазора ВЗ

Чтобы правильно отрегулировать зазор ВЗ, нужно при снятой крышке ВЗ отвести вниз кронштейн ДЗ с винтом регулировки повышенных оборотов ХХ, затем повернуть поводок ВЗ по часовой стрелке до упора (он должен встать в вертикальное положение), тем самым повернув зубчатый сектор таким образом, чтобы можно было упереть регулировочный винт в самую высокую ступеньку зубчатого сектора.

8. Затем маленькой шлицевой отвёрткой нужно упереться в винт пулл-дауна, который находится в отверстии над вакуумным механизмом открывания ДЗ 2-й камеры(на фото внизу). Отвёрткой слегка вдавить винт до упора. В таком положении зазор ВЗ должен составлять 2мм для двигателяля 1,3 МН. Если зазор отличается от указанного, отрегулировать его, вращая винт отвёрткой. Для удобства замера зазора, можно использовать сверло 2мм.

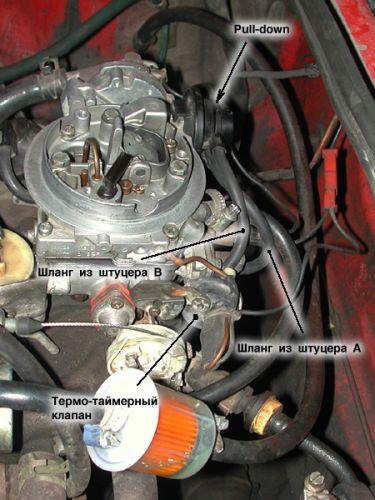

9. Правильное подключение Пулл-дауна

Для того, чтобы снять и установить пулл-даун, нужно снять крышку ВЗ, затем ослабить винты крепления корпуса ВЗ к карбюратору. В таком положении пулл-даун выводится из зацепления с рычажком, открывающим ВЗ, снимается с карбюратора и устанавливается на место. Шланг из штуцера А(нижний) подсоединяется к трубке в нижней части карбюратора со стороны пулл-дауна. Шланг из штуцера В подсоединён к термо-таймерному клапану. Если ТТК отсутствует, штуцер В необходимо заглушить.

Проверка пулл-дауна. Штуцер В заглушить. В штуцер А подать разряжение. Шток пулл-дауна должен втянуться и удерживаться в таком положении вакуумом.

Принцип действия. В момент запуска двигателя в задроссельном пространстве карбюратора создаётся разряжение, которое по шлангу передаётся на штуцер А пулл-дауна. Он втягивает шток, приоткрывая ВЗ, которая в этот момент закрыта под воздействием биметаллической пружины. Но в первые несколько секунд после запуска двигателю требуется наиболее богатая смесь. Для этого на поздние модели устанавливается термо-таймерный клапан. На холодном двигателе он частично открыт, и часть разряжения, приходящая к пулл-дауну уходит в атмосферу. ВЗ приоткрывается на

1мм, создавая очень богатую смесь. В течение 3-4 сек в ТТК нагревается электрическая спираль и перекрывает клапан. Теперь весь вакуум приложен к пулл-дауну и ВЗ открывается больше, на 2-3мм. Далее прогрев происходит в обычном режиме.

Источник

Карбюратор «Пирбург 2Е»: устройство, регулировка, советы по ремонту. Pierburg 2Е

Серия данных агрегатов отличается особенной компактностью и относится к системам с падающим потоком и последовательной работой двух камер. Диаметр камер — 28 миллиметров для первой камеры и 32 для второй. Разрабатывался карбюратор «Пирбург 2Е» преимущественно для автомобилей немецкого производства. Со временем, за счет своей надежности, модель стала известной на весь мир, а отечественные автовладельцы нередко устанавливали его вместо «Солексов» и «Озонов». Но несмотря на надежность, данная модель тоже нуждается в периодической регулировке и ремонте. Как это сделать? Устройство и обслуживание карбюратора «Пирбург» — далее в нашей статье.

Модификации

В серии имеется несколько карбюраторов «Пирбург 2Е». Все модели очень похожи, а разница между ними совсем небольшая. Так, модель 2Е1 отличается системой пускового устройства с ручным приводом. Модификация 2Е2 оснащена механизмом полуавтоматического холодного пуска. Самая современная модель — это 2ЕЕ. Она уникальна тем, что обладает электронной системой пуска. Является наиболее дорогой среди прочих.

Сегодня можно приобрести эти карбюраторы — цена зависит от состояния и в среднем составляет 3 тысяч рублей (иногда выше). Новых моделей уже давно не выпускают.

Устройство

Итак, что собой он представляет? Это двухкамерный карбюратор эмульсионного типа. Дроссельные заслонки здесь открываются последовательно.

В агрегате можно выделить главные дозирующие системы — их две. Имеется система холостого хода и переходная система. Вторая камера также имеет переходную систему. В устройстве имеются экономайзер, эконостат, ускорительный насос. Карбюратор «Пирбург 2Е» оснащается пневматическим приводом дроссельной заслонки для первой камеры. Привод управляет заслонкой в режиме холостого хода. Имеется пневматический привод для второй камеры.

Пусковая система

Устройство карбюратора практически такое же, как и у отечественных карбюраторов. Здесь предусмотрена поплавковая камера, ускорительный насос, экономайзер и другие элементы. Особенность карбюраторов «Пирбург 2Е» в их пусковой системе.

Активируется она при помощи вакуумного регулятора. Он решает три задачи. Так, на запущенном, но еще не нагретом до рабочей температуры двигателе поддерживается 3 тысячи оборотов коленчатого вала. Затем, когда охлаждающая жидкость прогреется, воздушная заслонка плавно закрывается, а обороты падают до полутора тысяч. Кроме того, вакуумный регулятор позволяет при нагретом до 70 градусов двигателе снизить обороты до нормальных, а именно 700-800 в минуту.

Вакуумный регулятор — это термотаймерный клапан. К нему подключены два шланга магистрали ОЖ. Когда двигатель заводится, но еще холодный, воздушная заслонка закрыта для создания богатой смеси. Далее по достижении нужной температуры клапан откроется и смесь станет обыкновенной. Это не что иное, как традиционный для отечественных карбюраторов подсос, а разница лишь в его автоматическом запуске. Блок любит работать как попало, если в него попадает грязь.

Термопривод воздушной заслонки

С правой стороны агрегата находится металлический цилиндр с крышкой в форме купола. Внизу от него идут 2 шланга ОЖ. Внутри этот цилиндр делится на две полости. В левой установлена биметаллическая пружина-спираль, которая через систему тяг управляет положением воздушной заслонки. Холодная спираль — заслонка закрыта. В левой части также имеется нихромовая нитка — она нужна для ускорения прогрева спирали. В правой части корпуса привода протекает охлаждающая жидкость.

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Термопривод дроссельной заслонки

На передней части устройства установлен цилиндр с двумя шлангами для охлаждающей жидкости. Один идет в нижнюю часть агрегата, а второй подсоединен к термоприводу воздушной заслонки. На холодном моторе это устройство обеспечивает упор для рычага привода ДЗ. Заслонка не может закрыться. По мере того как мотор прогревается, упор сдвигается, деталь закрывается.

Пневматический привод дроссельной заслонки

Основная деталь привода — это трехпозиционный переключатель или блок. Это круглая деталь диаметром около 80 миллиметров, из которой торчит шток, упирающийся в рычаг привода дроссельной заслонки. Из нее выходят две пневматические трубки — одна уходит к электромагнитному клапану, а другая подключена к тройнику.

Особенности настройки

Выполнить регулировку карбюратора «Пирбург 2Е» немного сложнее, чем настроить традиционный «Солекс». Все усложняет система холостого хода — в этих карбюраторах она напрямую связана с термоприводом. За счет этого агрегат может менять обороты холостого хода в зависимости от температуры двигателя.

Если карбюратор работает нормально, то холостые обороты регулируются элементарно винтом качества и количества. Чтобы улучшить качество работы устройства, автовладельцы и мастера полируют диффузоры и протачивают стыки. При желании выполняется замена жиклеров, но ремкомплект карбюратора «Пирбург 2Е» не предоставляет их большого выбора, а ввиду редкости карбюраторов, найти жиклеры других номиналов в продаже бывает трудно.

При настройке особое внимание следует уделять регулировке ускорительного насоса. Именно он непосредственно влияет на характеристики моторов. Модернизировать его нужно до того состояния, когда бензин будет распылятся очень долго. За счет этой манипуляции можно быстро и резко раскрутить мотор и набрать скорость.

Советы опытных мастеров

Ввиду слабой распространенности этих моделей, мастера дают начинающим советы по ремонту. Так, специалисты утверждают, что можно использовать жиклеры от классических карбюраторов. Размер жиклера на «Пирбург» для первой камеры — 110, а для второй — 127. Для классических карбюраторов имеется выбор жиклеров от 107 до 130.

Этот карбюратор хоть и надежный, но иногда с ним бывают проблемы. Рассмотрим типичные неполадки данных моделей.

Неустойчивые обороты ХХ на холодном моторе

Если при запуске двигателя обороты поднимаются только до 1500, затем падают до 900, а из трубы идет черный дым, то, скорее всего, имеются проблемы с пневматическим приводом воздушной заслонки. Возможно, порвалась мембрана или привод не отрегулирован. Привод можно исправить или приобрести новый на этот карбюратор. Цена разная, но обычно от тысячи рублей.

Высокие обороты не сбрасываются

Неисправность связана с тем, что высокие прогревочные обороты не падают. Виноват пневматический привод воздушной заслонки. Данный элемент подлежит замене.

Регулировка

Отрегулировать в данном карбюраторе можно холостой ход. Делать это следует на хорошо прогретом двигателе. Если начать настраивать на холодном, то затем, после прогрева, могут появиться провалы. Регулировать холостой ход нужно при отключенной трубке вентиляции кратера.

Настройка осуществляется следующим образом. Винтом количества выставляют такие обороты, при которых двигатель работает максимально стабильно. Затем винтом качества добиваются роста оборотов. Когда обороты будут максимальными и перестанут расти, нужно перестать вращать винт. Затем винтом количества снижают количество оборотов до стандартных на ХХ. В некоторых случаях профессионалы дают советы по ремонту и регулировке. Так, в целях экономии смесь можно немного обеднить, закрутить винт качества до тех пор, пока мотор будет работать стабильно.

После регулировки необходимо немного проехать на автомобиле и, если он ведет себя неудовлетворительно, стоит настраивать далее. В отличие от «Солексов», эти модели более капризные, и отрегулировать их с первого раза, как показывает практика, не получается. Кроме того, залогом успешной работы агрегата является правильное подключение карбюратора «Пирбург 2Е» к вакуумным трубкам и шлангам ОЖ.

Заключение

Итак, мы выяснили, что собой представляет данный карбюратор. Теперь мы знаем, как выполнить его регулировку. Как видите, данную операцию можно осуществить и своими руками.
