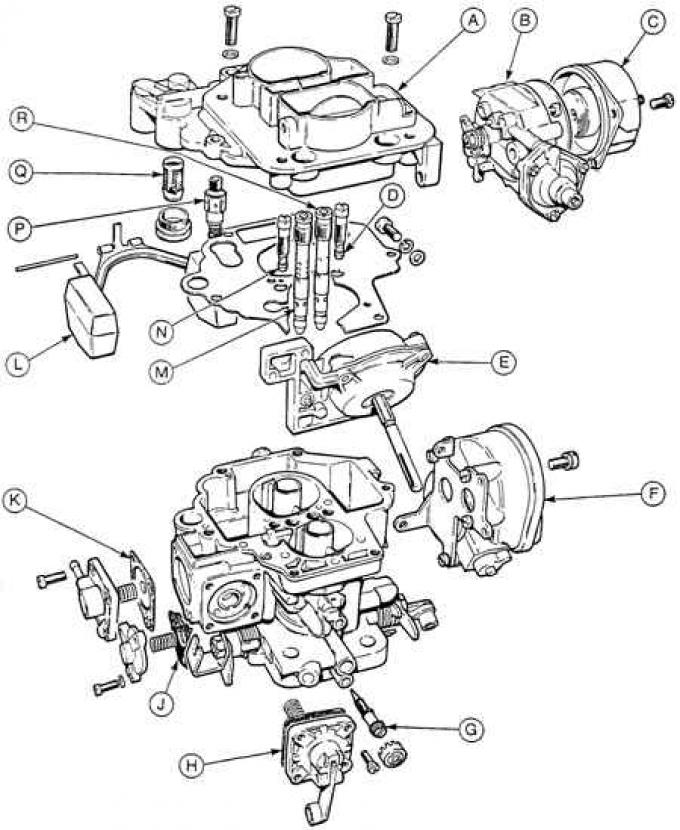

Элементы двухкамерного карбюратора Weber 84 HF и 85 HF
Н – диафрагма ускорительного насоса, J – диафрагма обогащающего устройства полной нагрузки (полной мощности), К – диафрагма обогащающего устройства средних нагрузок, L – поплавок, М – эмульсионная трубка I камеры, N – жиклер холостого хода I камеры, Р – игольчатый клапан, Q – сетчатый топливный фильтр, R – эмульсионная трубка II камеры

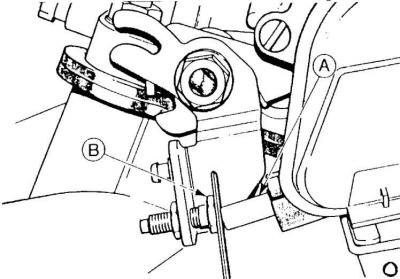

Установка шагового двигателя регулировки холостого хода карбюратора Weber
А – толкатель шагового двигателя,
В – ограничительный болт рычага дроссельной заслонки смеси

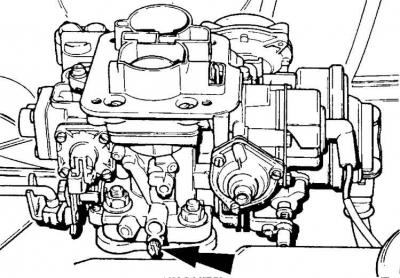

Стрелкой показан винт регулировки состава смеси холостого хода.
В двигателе 1,6 дм 3 типа LSD применяется двухкамерный карбюратор Weber 84 HF 9510 CA.
С модели 1985 года в двигателе 2,0 дм 3 типа NET применяется карбюратор Weber 85 HF 9510 CA (в автомобилях с механической коробкой передач) либо Weber 8 HF 9510 DA (в автомобилях с автоматической коробкой передач). Конструкция основных элементов этих карбюраторов идентична карбюраторам Weber 83 HF, применяемым ранее в двигателях 2,0 дм 3 .
Карбюраторы Weber 84 HF и 85 HF содержат следующие новые элементы:
– дроссельная заслонка смеси II камеры управляется вакуумом, образуемом во впускном коллекторе; – автоматическое пусковое устройство имеет электрический подогрев (только 85 HF – двигатель 2,0 дм 3 ); – число оборотов холостого хода регулируется при помощи электрического шагового двигателя, приводящего в движение дроссельную заслонку I камеры. Этот двигатель получает управляющие сигналы от модуля управления зажиганием ESC II (только 85 HF – двигатель 2,0 дм 3 ).
Проверка и регулировка карбюраторов Weber
Ниже приведена информация, касающаяся только проверки и регулировки холостого хода, а также снятия и установки шагового двигателя управления дроссельной заслонкой смеси 1-й камеры на холостом ходу карбюраторов Weber 85 HF 9510 CA и DA, применяемых в двигателях 2,0 дм 3 типа NET.
Снятие и установка шагового двигателя и основная регулировка холостого хода – двигатель 2,0 дм 3 типа NET
Снятие и установка шагового двигателя регулировки холостого хода не представляют особых трудностей.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. После установки следует провести основную регулировку следующим образом.
2. Прогреть двигатель до нормальной рабочей температуры, выключить все потребители тока и два раза увеличить число оборотов двигателя до величины около 2500 об/мин.
3. Вставить пластинку щупа толщиной 1 мм между концами толкателя (А) (см. рис. Установка шагового двигателя регулировки холостого хода карбюратора Weber) шагового двигателя регулировки холостого хода и ограничительным болтом (В) рычага дроссельной заслонки смеси. Число оборотов холостого хода двигателя должно составлять 875±25 об/мин.
4. Если число оборотов имеет несоответствующую величину, то следует ослабить контргайку ограничительного болта (В) и, вращая этим болтом, добиться необходимой величины числа оборотов холостого хода двигателя.
5. Извлечь пластину щупа и увеличить по крайней мере два раза число оборотов двигателя до величины около 2500 об/мин.
6. Снова установить пластину щупа на соответствующем месте и проверить, правильное ли число оборотов холостого хода двигателя.
7. Извлечь пластину щупа, проверить и в случае необходимости отрегулировать содержание СО в выхлопных газах.
Регулировка состава смеси (содержания СО) на холостом ходу – двигатель 2,0 дм 3 типа NET
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прогреть двигатель до нормальной рабочей температуры.
2. Подсоединить тахометр и анализатор выхлопных газов.
3. Удерживать в течение около 30 секунд число оборотов двигателя на уровне 3000 об/мин и отпустить педаль акселератора.
4. После стабилизации показаний обоих приборов прочитать содержание СО на холостом ходу.
5. В случае необходимости отрегулировать содержание СО при помощи винта регулировки состава смеси холостого хода (см. рис. Регулировка холостого хода карбюратора Weber 85 HF).
6. Установить пломбу на винт регулировки состава смеси холостого хода.
Предупреждение
Число оборотов холостого хода регулируется электронным модулем управления зажигания ESC II, который управляет шаговым двигателем, поворачивающим дроссельную заслонку смеси на холостом ходу. Этот узел не подлежит регулировке.
Регулировочные данные карбюраторов Weber
