Практически все владельцы скутеров и мопедов хотя бы раз, но заказывали пластик на скутер или оптику с пересылкой по почте. Это может быть либо стекло фары, либо стекло поворотов, стопа, и др.
Сегодня я постараюсь на своем личном опыте объяснить Вам, как правильно упаковать пластик или стекло так что бы он (оно) целым доехал до получателя, и как заставить почту компенсировать стоимость ущерба нанесенного в процессе доставки вашего заказа в том случаи если он повредится в дороге. Читать далее →

Для чего нужен лепестковый клапан на скутере

На изображениях выше Вы видите работу двигателя 2Т с лепестковым клапаном и без. Много объяснять здесь нету смысла, лепестковый клапан нужная вещь.

Ехал на скутере, на скорости заклинил двигатель.

Ехал на скутере, на скорости заклинила поршневая. Что делать? Именно с такой формулировкой вопроса ко мне часто обращаются за советом. В этой статье я постараюсь подробно описать алгоритм ваших действий в том или ином случае, если вы при езде словили клин на вашем скутере. Эта статья будет касаться по большой части скутеров 2т но к скутерам 4т, также можно применять принципы диагностики описанные здесь.

Итак, Вы ехали на своем скутере и в один прекрасный момент двигатель клинит, глохнет, еще какое то количество метров вы проезжаете накатом, после чего скутер встал. Что делать? Куда бежать? Что менять?

Прежде всего, Вы должны знать, что клин бывает в трех вариантах:
При резком перегреве двигателя(поршневой в частности) — тепловой прихват,
При длительном масленом голодании(отсутствии масла,смазки),
При механическом повреждении одного из узлов двигателя которые делают возвратно поступательные движения. Читать далее →

Источник

Фотоотчет: Разборка двигателя (LK139QMB) скутера Pioneer Flagman

В одно «прекрасное» осеннее утро, двигатель (LK139QMB) скутера Pioneer Flagman, который до этого момента — два года исправно возил своих хозяев (их было несколько) на работу — издав напоследок несколько предсмертных звуков «приказал долго жить» прямо посреди дороги.

Попытки хоть как-то оживить его, не принесли желаемого результата, что и неудивительно, если принять во внимание степень его износа… Поэтому: хочешь не хочешь, а без серьезного ремонта «поставить на ноги» этого «китайца» не получится. Для нас этот двигатель будет интересен тем, что мы сможем приблизительно оценить ресурс его деталей, а значит качество изготовления.

Стоит отметить: данный скутер эксплуатировался в весьма жестких условиях, на плохих дорогах и обслуживался от случая к случаю, что само собой — приводит к существенному сокращению ресурса. И еще один момент: Скутеры марки Pioneer отличаются просто отвратительным качеством сборки и изготовления, поэтому все сказанное в этой статье относительно ресурса двигателя, будет применимо — только к двигателю скутера марки Pioneer Flagman.

Проводить точную диагностику состояния этого двигателя, особого смысла не было, так как он уже давно жрал масло, сопливил, плохо заводился и тянул, да и внешний его вид наводил на размышления в пользу капитального ремонта, поэтому он без промедления был снят с рамы и уложен на стол для дальнейшей разборки и проверки всех деталей на допустимый износ.

Откручиваем кожухи охлаждения и крыльчатку генератора. Низ двигателя со стороны генератора покрыт толстым слоем масла, как выяснилось позже: причина подтекания масла крылась в треснутой пробке (отмечена стрелкой) масляного фильтра.

Снимаем поршневую и ГБЦ. Поршневая этого двигателя как и предполагалось с самого начала: находилась в сильно изношенном состоянии и к дальнейшей эксплуатации непригодна. ГБЦ особых нареканий к своему состоянию не вызывала, за исключением прогоревших клапанов.

Откручиваем болты на крышке.

Обстукиваем деревянной киянкой крышку и снимаем ее с двигателя, не теряя при этом направляющие втулки (отмечены стрелками).

Зажимаем пальцами шестерню привода масляного насоса и откручиваем гайку.

Снимаем шестерню привода масляного насоса с оси и выкручиваем последний болт (отмечен стрелкой) стягивающий картер.

Деревянной киянкой обстукиваем картер и разъединяем его на две половинки, не теряя при этом направляющие втулки (отмечены стрелками).

Снимаем цепь ГРМ с ведущей звездочки и вытаскиваем коленчатый вал из половинки картера. Коленчатый вал этого двигателя не подавал признаков жизни, нижний подшипник шатуна практически заклинил, так что проверять его дальнейшую пригодность к дальнейшей эксплуатации измерительными инструментами нет смысла.

Цепь ГРМ изношена до крайности, посмотрите какой у нее сильный прогиб.

Со стороны крышки вариатора выкручиваем болт на котором закреплена верхняя направляющая цепи ГРМ. Этот болт затянут с очень большим усилием и так просто открутить его у вас может не получится, поэтому в таких случаях попробуйте сорвать его ударной отверткой.

Верхняя направляющая имеет сильный прогиб, что является следствием сильного растяжения цепи ГРМ, плюс ко всему рабочая поверхность в одном месте оказалась протертой до металлического основания, а во втором месте хорошо видно отслоение покрытия. Такая направляющая к дальнейшей эксплуатации непригодна.

Вот такой итог. За два года эксплуатации и 9300 км пробега. В принципе от «китайца» большего и не стоит ожидать, износ деталей для такого пробега вполне предсказуем, за исключением коленчатого вала. Коленчатые валы на этих двигателях «ходят» 18-20 тысяч км и больше, не в пример этому экземпляру.

Источник

Китайский 4т скутер 139qmb

четверг, 28 сентября 2017 г.

Схема карбюратора на 139qmb

Обзор воздушных каналов карбюратора

Выходные каналы карбюратора. Дополнительные каналы подачи топлива холостого хода, но меньшего диаметра по сравнению с основным, находятся прямо под дроссельной заслонкой.

По мануалу, стандартная настройка регулировочного винта холостых оборотов: два оборота +\- 1\4

Общая схема

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если это необходимо. Плохое уплотнение в месте посадки обогатительного клапана, очень негативно сказывается на стабильной работе карбюратора и соответственно двигателя.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Отличное видео с анимационной демонстрацией работы карбюратора, такого типа:

Возможные неисправности карбюратора CVK (из мануала)

1.Двигатель трудно запускается
— Нет искры
-Плохая компрессия

2. Нет топлива в карбюраторе
-Закрытая топливная магистраль
-Закрытый топливный фильтр
-Заблокирована вакуумная линия
-Повреждена\порвана вакуумная линия
-Засорилась впускная игла
-Уровень поплавка установлен слишком высоко

Уровень поплавка: при таким расположении, язычок поплавка, должен едва касаться запорной иглы, при этом не утапливая подпружиненный штифт запорной иглы. Необходимо провести условную линию , параллельно срезу нижней части карбюратора, по касательной наивысшей точки поплавка. Линия замера проводится перпендикулярно двум условным линиям. Согласно мануалу, высота поплавка данного карбюратора должна быть 20,5 миллиметров. Если это не так, следует отрегулировать высоту поплавка, путем изгибания язычка поплавка в ту или иную сторону.

Поплавок слегка давит на иглу собственным весом. Замер производится от среза нижней части карбюратора до наивысшей точки поплавка.

Линия стыковки крышки поплавковой камеры, параллельна линии, которая проходит через самую высокую точку поплавка.

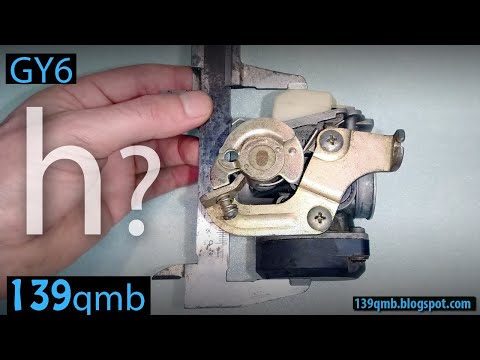

Штангенциркуль, глубиномером, ставится на срез нижней части карбюратора, перпендикулярно. Согласно мануалу высота поплавка 20,5 мм

Так же стоит уделить внимание самой игле, поплавка. На ней иметься подпружиненный упор ил правильно сказать шток, через который язычок поплавка давит на иглу. Так вот при наладке карбюратора или ремонте нужно обращать на этот упор внимание. Случается, при долгом простое техники, этот подпружиненный шток прихватывает и он не играет на пружине. Если такое случилось, нужно его разрабатывать применив жидкие ключи или солярку. Если, шток закис намертво, нужно заменить иглу.

Сжатый упор иглы

Подпружиненный упор иглы в свободном положении

3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр
-Утечка воздуха во впускном коллекторе
-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки)
-Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки)
-Затянутый винт холостого хода
-Поплавковая игла застряла или загрязнена
-Высота поплавка слишком высокая или слишком низкая
-Заблокированный канал воздуха в карбюраторе
-Загрязнен воздушный фильтр
-Подсос воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться
-Плохая искра
-Винт воздушной смеси слишком затянут
-Неисправен ускорительный насос

6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение
-Заблокированная топливная магистраль
-Заблокированный топливный фильтр
-Плохое топливо
-Вода в топливе
-Подсос воздуха в карбюраторе или коллекторе
-Неисправен обогатительный клапан
-Затруднено движение топлива в карбюраторе
-Вакуумная заслонка застряла
-Поврежденная вакуумная диафрагма
-Грязь в карбюраторе

Снятие карбюратора (из мануала)

Проверка обогатительного клапана (из мануала)

5. Проверьте иглу и её рабочее место в карбюраторе.
6. При необходимости замените.
7. Установите обогатительный клапан в место установки и нажмите вниз.
8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха (из мануала)

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её.
2. Отвинтите два винта клапана отсечки воздуха.
3. Снимите пружину и вакуумную мембрану.
4. Проверьте на износ мембраны, замените если необходимо.
5. Очистите каналы, удалите грязь.

Вакуумная камера (из мануала)

1. Выверните два винта и снимите крышку
2. Снимите пружину, заслонку мембраны.
3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера. (из мануала)

1. Выверните три винта и снимите поддон поплавковой камеры.
2. Снимите штифт, который держит поплавок.
3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси.
Подсчитайте количество оборотов при удалении винта качества смеси.
При переустановке жиклеров и винта не затягивайте их.

Стандартные жиклеры 50 кубового, китайского скутера с двигателем 139qmb

4. Очистите жиклеры растворителем и сжатым воздух.
5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи.
2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт количества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота.
4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Регулировка карбюратора (из мануала):

Не обязательно регулировать винт смеси холостого хода. Этот винт регулируется на заводе и при изменении его регулировки от заводских, будет иметь небольшое влияние на производительность карбюратора.

1. Если этот винт был выкручен вовремя очистки карбюратора, и вы не запомнили его регулировку, стандартная регулировка соответствует двум полным оборотам винта от положения, когда винт закручен до упора, плюс или минус 1/4 оборота.

2. Чтобы отрегулировать этот винт, запустите двигатель и оставьте его работать на холостом ходу. Слегка закрутите\открутите винт и измерьте, на холостом ходу, обороты двигателя. Правильная настройка достигается, когда обороты холостого хода будут максимальными.

3. Отрегулируйте обороты холостого хода двигателя, как только двигатель прогрелся.

Винт упора дроссельной заслонки, предназначен для регулировки оборотов двигателя на холостом ходу. Начинать регулировку этим винтом нужно только после того, как была произведена регулировка винта топливной смеси, и на прогретом двигателе.

4. Установите обороты холостого хода на 1900 обр., плюс или минус 100обр..

5. Проверьте как возвращается двигателя на холостые обороты, после прогазовки на частично открытом дросселе.

6. Убедитесь, что тросик дросселя позволяет управлять дроссельной заслонкой и пластина сектора возвращается на упорный винт.

7. При необходимости перенастройте смесь винтом для стабилизации холостого хода.

Примечание:
Часто задают вопрос: почему льет карбюратор на скутере?
1. Сталкивался с этой проблемой неоднократно, часто бывает после зимнего простоя. Вообще после зимовки лучше перемыть и прочистить карбюратор. На дне поплавковой камеры скапливаются твердые частицы мусора и осадка из топлива, по этому желательно раз в месяц сливать немного топлива с поплавковой камеры, воспользовавшись специальным сливным винтом, под поплавковой камерой, тем самым очищая её. В противном случае, есть риск, что скопившийся мусор рано или поздно попадет в жиклеры, тем самым забив их. Так же мелкие частицы мусора, могут попасть под поплавковую иглу, тем самым застопорив её, как часто это бывает в положении (открыто) и тогда перелива карбюратора не избежать.
2. Бывает, что заливает бензином, но виной тому порвавшаяся мембрана вакуумного бензокраника, и тогда бензин попадает в вакуумную магистраль и далее во впускной тракт, тем самым заливая двигатель лишним количеством топлива.
3. Так же случалось, что при попытке завести двигатель на холодную утром, заливает свечу, причина оказалась нестандартной, ослабленное уплотнительное кольцо в месте посадки обогатительного клапана: подробнее тут.
