Как снять и отремонтировать маслонасос автомобиля Нива ВАЗ-21213, ВАЗ-21214
Снятие поддона картера и масляного насоса двигателя на автомобиле
Обычно масляный насос снимают для замены или ремонта. Замена или ремонт маслонасоса может быть вызван следующими причинами:
— недостаточное давление масла на холостом ходу при прогретом двигателе (износ шестерен маслонасоса или попадание посторонних предметов под редукционный клапан давления масла).
— резкое падение давления масла после наезда на препятствие, вызвавшего деформацию поддона (в этом случае может быть поломка приемника масла или трещина);
— большое давление масла на прогретом двигателе из-за заедания редукционного клапана.
Работу проводим на смотровой канаве или подъемнике.
Снимаем маслоотделитель системы вентиляции картера двигателя (смотрим статью – «Снятие маслоотделителя системы вентиляции картера»).
В зазор между привалочными плоскостями блока цилиндров и поддона картера вставляем «трещотку» с головкой «на 13».
Отворачиваем два болта крепления масляного насоса к блоку цилиндров (для наглядности поддон картера снят)
Вынимаем болты крепления масляного насоса.
Отпустив масляный насос в поддон картера, снимаем поддон с насосом.
Снимаем прокладку поддона картера
Снимаем уплотнительную прокладку масляного насоса.
(При установке насоса нужно обязательно поменять прокладку)
Разборка масляного насоса

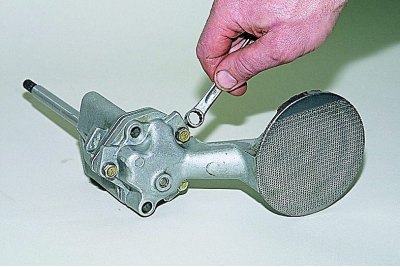

Накидным ключом «на 10» отворачиваем три болта крепления приемного патрубка масляного насоса.
(Один из болтов короче других, при сборке установите на прежнее место)

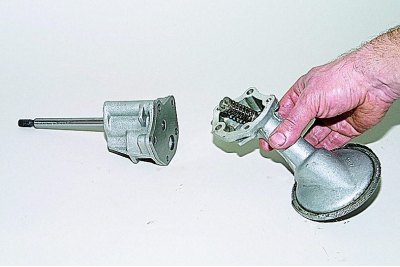

Снимаем приемный патрубок с редукционным клапаном.

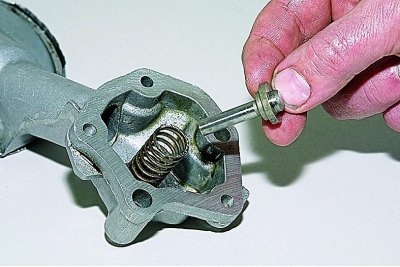

Снимаем редукционный клапан

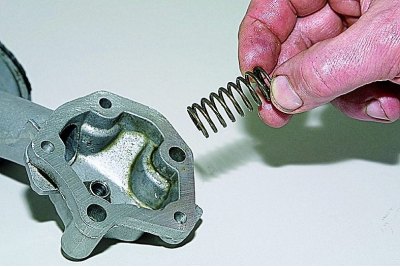

Извлекаем пружину клапана

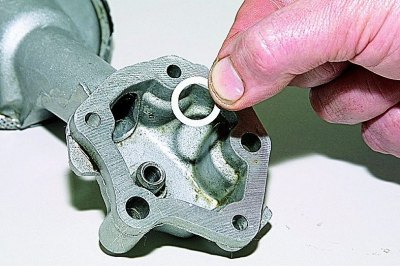

Вынимаем упорную шайбу.

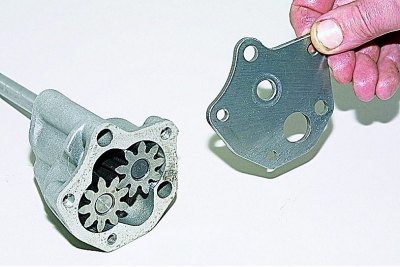

Снимаем крышку насоса.
Вынимаем из корпуса насоса ведомую шестерню
Извлекаем ведущую шестерню с валиком привода
Промываем детали насоса бензином или керосином и продуваем сжатым воздухом.
При наличии трещин и сильном износе корпуса, крышки и шестерен заменяем насос.
Определите (подсчетом по результатам измерения диаметров) зазор между ведомой шестерней и ее осью. Он должен быть 0,017–0,057 мм (предельно допустимый – 0,1 мм).
Измерьте плоским щупом зазор между зубьями шестерен: должен быть 0,15 мм (предельно допустимый – 0,25 мм).
Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: должен быть 0,15 мм (предельно допустимый – 0,25 мм).
Измерьте плоским щупом, приложив к плоскости линейку, зазор между торцами шестерен и плоскостью корпуса: должен быть 0,161–0,166 мм (предельно допустимый – 0,2 мм)
При проворачивании ведущего валика рукой шестерни должны вращаться плавно и без заеданий.
Измерив диаметры валика и отверстия в корпусе насоса, определите зазор между опорными поверхностями валика и корпуса. Зазор должен быть 0,016–0,055 мм (предельно допустимый – 0,1 мм).
Осмотрите редукционный клапан.
На поверхностях, сопрягаемых с крышкой насоса, не должно быть повреждений (забоин, заусенцев), вызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию клапана.
Осмотрите пружину редукционного клапана. Она не должна иметь механических повреждений.
При возможности проверьте упругость пружины: высота пружины должна быть равной 20 мм при вертикальной нагрузке 60,4–65,2 Н (6,15–6,65 кгс).
Высота пружины в свободном состоянии – 38 мм.
Осмотрите крышку. На поверхностях, сопрягаемых с редукционным клапаном, корпусом и приемным патрубком, не должно быть повреждений (забоин, заусенцев), а также загрязнений или отложений, которые могут привести к уменьшению давления в системе и заеданию клапана.
Если на картере двигателя имеются следы ударов, особенно внимательно осмотрите приемный патрубок.
Трещины и механические повреждения не допускаются. Очистите от грязи и промойте уайт-спиритом сетку приемного патрубка.
Если сетку не удается очистить или она повреждена, замените ее или маслоприемник.
Замените изношенные или поврежденные детали.
Соблюдая максимальную чистоту при сборке, установите снятые детали и насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.
Моменты затяжки соединений деталей при установке и ремонте маслонасоса
Деталь – Резьба — Момент затяжки, Нм (кгс·м)
Болт крепления звездочки вала привода масляного насоса М10×1,25 — 41,2-51,0 (4,2-5,2)
Гайка регулировочного болта клапана М12×1,25 — 43,3-53,5 (4,42-5,46)
Втулка регулировочного болта клапана М18×1,5 — 83,3-102,9 (8,5-10,5)
Болт крепления масляного насоса М8 — 21,66-26,75 (2,21-2,73)
Болт крепления поддона картера М6 — 5,10-8,20 (0,50-0,85)
Источник
Разборка масляного насоса на автомобиле ВАЗ 21213, 21214 (Нива)
Снимаем масляный насос (см. Снятие поддона картера и масляного насоса двигателя на автомобиле).
Накидным ключом «на 10» отворачиваем три болта крепления приемного патрубка масляного насоса.
Снимаем приемный патрубок с редукционным клапаном.
Снимаем редукционный клапан.
… и упорную шайбу.
Снимаем крышку насоса.

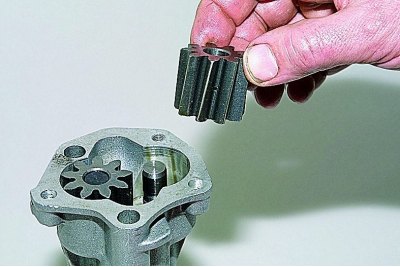

Вынимаем из корпуса насоса ведомую шестерню.

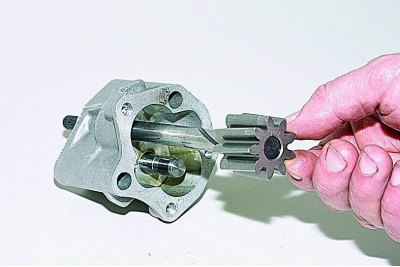

… и ведущую шестерню с валиком привода.
Промываем детали насоса бензином или керосином и продуваем сжатым воздухом. При наличии трещин и сильном износе корпуса, крышки и шестерен заменяем насос. На сопрягаемых поверхностях редукционного клапана и крышки насоса не должно быть забоин и заусенцев, которые могут привести к снижению давления масла в системе смазки двигателя.
Сборку насоса проводим в обратной последовательности. Смазываем детали насоса моторным маслом. После сборки при проворачивании рукой ведущего валика шестерни должны вращаться плавно, без заеданий.
Источник
Разборка масляного насоса
Накидным ключом «на 10» отворачиваем три болта крепления приемного патрубка масляного насоса.
Снимаем приемный патрубок с редукционным клапаном.
Снимаем редукционный клапан.
. и упорную шайбу.
Снимаем крышку насоса.
Вынимаем из корпуса насоса ведомую шестерню.
. и ведущую шестерню с валиком привода.
Промываем детали насоса бензином или керосином и продуваем сжатым воздухом. При наличии трещин и сильном износе корпуса, крышки и шестерен заменяем насос. На сопрягаемых поверхностях редукционного клапана и крышки насоса не должно быть забоин и заусенцев, которые могут привести к снижению давления масла в системе смазки двигателя.
Сборку насоса проводим в обратной последовательности. Смазываем детали насоса моторным маслом. После сборки при проворачивании рукой ведущего валика шестерни должны вращаться плавно, без заеданий.
Источник
Масляный насос ваз 21214 ремонт
Шестерню привода масляного насоса нужно заменять при износе зубьев, и при повреждении или износе шлицев, которыми шестерня соединяется с валиком масляного насоса
Если шлицы изношены из-за проворачивания шестерни, то возможно падение давления масла в системе смазки двигателя.
Давление масла в этом случае может упасть до нуля.
На двигателе ВАЗ-21214 для доступа к гнезду блока цилиндров, через которое демонтируется шестерня привода масляного насоса, необходимо снять кронштейн модуля зажигания.
Для этого ключом «на 13» ослабляем две гайки нижнего крепления кронштейна к блоку цилиндров (для наглядности операция показана на снятом двигателе).
Головкой «на 13» отворачиваем гайку крепления «массовых» проводов системы впрыска к шпильке блока цилиндров (в передней верхней части блока с левой стороны).
Снимаем клемму проводов со шпильки
Головкой «на 13» отворачиваем гайку верхнего крепления кронштейна модуля зажигания к блоку цилиндров.
Снимаем кронштейн держателя трубки подвода масла к гидравлическому натяжителю цепи привода распределительного вала.
Поднимаем кронштейн с модулем зажигания и отводим его от блока цилиндров.
Поддеваем отверткой фиксатор шестерни привода масляного насоса и извлекаем его из гнезда блока цилиндров.
Соединение уплотнено резиновой и паронитовой прокладками.
Вставляем с натягом деревянную конусную оправку в шлицевое отверстие шестерни привода масляного насоса и извлекаем шестерню из блока цилиндров, поворачивая ее против часовой стрелки.
Будьте осторожны, не уроните шестерню в блок цилиндров.
Устанавливаем шестерню привода масляного насоса в обратном порядке.
Вводим шестерню в зацепление с шестерней валика привода масляного насоса и, удерживая отверткой шестерню, вынимаем деревянную оправку
Снятие валика привода масляного насоса
Извлекаем из блока цилиндров шестерню привода масляного насоса.
На двигателе ВАЗ-21213 снимаем топливный насос с теплоизоляционной проставкой и толкателем.
Головкой «на 10» отворачиваем два болта крепления упорного фланца валика к блоку цилиндров
Снимаем упорный фланец.
Вынимаем валик привода масляного насоса из гнезда блока цилиндров
Устанавливаем валик привода масляного насоса в обратной последовательности
