МАЯК-001 стерео
Изготовитель: завод “Маяк”, г. Киев, выпуск с 1973 года.
Назначение: для высококачественной записи и воспроизведения стереофонических и монофонических музыкальных и речевых программ. Магнитофон предназначен для работы совместно с внешним усилителем.
Технические характеристики:
Рабочий диапазон частот на скорости:
19,05 см/с: 31,5 – 20000 Гц
9,53 см/с: 31,5 – 16000 Гц
Скорость протяжки ленты: 19,05 см/с и 9,53 см/с
Количество дорожек записи: 4
Коэффициент детонации на скорости:
Коэффициент гармоник на частоте 400 Гц: 1,5%
Относительный уровень шума: 60 дБ
Мощность потребляемая от сети: 160 Вт
Габаритные размеры (ШхВхГ): 422х467х231 мм
Масса пульта: 300 гр
Описание:
В 1980 году у магнитофона-приставки были улучшены технические параметры и ей был присвоен знак качества. Возможна многократная перезапись с одной дорожки на другую, с одновременным наложением новой записи на уже имеющуюся и синхронная запись по разным входам. Имеется контроль записи на стереотелефоны и индикация уровня записи по стрелочными индикаторам при движущейся или неподвижной магнитной ленте, возможность дистанционного управления всеми режимами ЛПМ (ленто-протяжного механизма), наличие счетчика метража ленты и автостопа, это увеличивает возможности МП (магнитофона-приставки).
Автор фото: Олег Алатов
6 комментариев: МАЯК-001 стерео
У отца был такой, в свое время. Насколько помню, он был не очень доволен. Предпочитал Электронику 003.
Механика срабатывала со звуком пистолетного выстрела.
А лентяйка на ультразвуке – это нечто…от кроны вроде работала.
Покупал Маяк-001 уже с рук в конце 80-х.Ранее мечтал его купить,но это было сложно в нашем городе.Попался мне в неплохом состоянии.Прежний хозяин продавал в связи с переездом в другую страну.После 3 месяцев разочаровался в нем.Огорчала механика. Олимпы или Электроника,и даже Ростовы и то лучше сделаны по механике.К электронике,ее характеристикам меньше всего нареканий.Вообщем розовая мечта,об безупречности и эталоне качества и звука Маяка-001 растаяла как дым..После приобрел ОЛИМП-003 и не пожалел..
Вся ценность этого аппарата- двухскоростной двигатель фирмы Papst . Знакомый покупал эти Маяки именно ради двигателя, потом продавал Маяк по цене металлолома.А двигатель шел на привод вертушки .
Схема Маяка взята от Ревокса А-77.
И в вертушке использовал только одну скорость этого движка?
Разумеется. Там же скорости не кратные, как в магнитофоне.
Движок меняет скорость сменой числа полюсов, скажем, с 1200 об в мин на 600об.в мин. Вдвое.
На вертушке можно менять скорость отношением диаметров ведущего и ведомого шкивов.
Источник
Маяк 001 инструкция по ремонту
Доработка №1. «Обход ПУЗ». Для тех, кто собирается записывать кассеты.
ПУЗ собирает достаточно много помех, поэтому исключаем его. Вместо К157УП1 ставиться эмиттерный повторитель(ЭП). Вместо резисторов R26, R27(плата А1) ставятся перемычки. Бонус: меняем гнездо микрофона на аналогичное лин. входу либо переставляем штырки и подключаем по схеме. В итоге кнопка включения микрофона будет переключать лин. вход на заднее либо на переднее гнездо.
P.S. зачем вообще этот каскад ЭП? Ведь можно подать сигнал напрямую на регуляторы уровня записи и снять в обход К157УП1. На самом деле не все так просто. Следующий каскад после К157УП1 это инвертирующий усилитель с входным сопротивлением 1.5 кОм. Таким образом входное сопротивление линейного входа не будет равно сопротивлению регуляторов уровня записи(22 кОм). И при максимально выведенных ручках составит 1.4 кОм, что есть нестандартное и низкое сопротивление. Не каждую аппаратуру можно подключить. К тому же, это сопротивление будет сильно изменяться от угла поворота ручки, что создаст неодинаковую нагрузку на источник. По этой причине и установлен каскад ЭП. Его входное сопротивление остается практически неизменным.
——————————————————————————————————————————————————————————————-
Вариант №2. Перевод ПУЗ в повторитель.
ВНИМАНИЕ, ЭТОТ ВАРИАНТ НЕ ОПРОБОВАН, НО ОН ПРОЩЕ В ПОВТОРЕНИИ. КТО ПОПРОБУЕТ, НАПИШИТЕ РЕЗУЛЬТАТ.
Вместо резисторов R26, R27(плата А1) ставятся перемычки. Номинал R6, R9 заменяется на 47кОм. Добавляются новые резисторы R* согласно схемы. Если будет использоваться микрофон, то нужно будет увеличить усиление микрофонного усилителя. Для этого нужно увеличить номиналы R17, R18. Величину нового номинала подобрать, начиная с 280кОм.
Доработка №2. «Задействование пикового индикатора».
Часть 2: «Peak Hold» https://vk.com/topic-151948976_35487999?post=415
Касается 232, 233 и 240 без пиков по заводу. После переделки откалибровать индикатор 0дБ = 500мВ на лин. выходе. Элементы, отмеченные звездочкой — нововведенные. Номиналы, отмеченные звездочкой — подборка при настройке.
Чтобы не делать переделку в пустую и проверить есть ли пики:
Для микросхемы КР1534ПП1/2:
Если микросхема в керамическом корпусе, то есть большая вероятность наличия пиков.
— измеряем сопротивление между 26 и 32 ножкой. Если оно будет около 5кОм, то есть шанс запустить пики. Если по сопротивлению бесконечность(обрыв), то пиков нет.
Для микросхемы КР1534ПП3/4:
Если микросхема в керамическом корпусе, то есть большая вероятность наличия пиков.
— отключаем 16, 17, 18 ножки от общего. Подаем на 17 ножку постоянное напряжение около 2,5В через резистор 100кОм. Плюс на 17 ножку, минус на общий. Должен зажечься пиковый сегмент. Значит есть шанс запустить пики. Если не зажегся — пиков нет.
Источник
Инструкция по ремонту магнитофона Маяк-001 стерео
| Доступно: | 1 шт. | |
| Цена: | 700.00 р | |
| ||
| Помощь: Как покупать? Задать вопрос продавцу | ||
| —> | ||
| Лот размещен: | 21/06/2021 19:29:41 | |
| Предложение действительно до: | 01/07/2021 19:29:41 | |
| Лот находится в городе: | Копейск (Россия) | |
| Доставка: | |
| по городу: | Самовывоз. |
| по стране и миру: | Стоимость доставки по стране 150.00 р Стоимость доставки по миру узнавайте у продавца. |
| Покупая несколько лотов продавца, Вы экономите на доставке. Лоты доставляются одним отправлением. | |
| * Вышлю почтой в любой регион или за пределы России, Упакую соответственно. ** Отправка в течении 1-2 дней, только по предоплате, на QIWI — кошелёк, PayPal, CONTACT, Western Union, Юнистрим, Почта России. *** Стоимость доставки в Приморье, Сахалин, Саха-Якутия, районы крайнего Севера и другие удаленные уголки нашей Страны уточняйте заранее через «задать вопрос продавцу». | |
| Оплата: Наличные, Банковский перевод, Банковская карта, Смотри в описании, Контакт, Терминалы оплаты, Почтовый перевод, PayPal. | |
| Состояние товара: | Новый. |
| №231578881 |
Подробное описание
| Инструкция по ремонту магнитофона-прставки всшего класса Маяк-001 стерео
Формат А5, копия, альбом, в ч/б виде. ТОЛЬКО ПОД ЗАКАЗ и ПРЕДОПЛАТЕ. Срок ожидания 3-5 рабочих дня, но по факту быстрее. СХЕМ В ИНСТРУКЦИИ НЕТ И В КОМПЛЕКТ НЕ ВХОДИТ. Текст был исправлен, в трудночитаемых местах, в ручную с бумажного оригинала с сохранением всех рисунков и таблиц. Все фотографии на 100% сделаны из оригинальной продукции. Из-за освещения в различных условиях, различных экранов дисплея и других причин, возможно, будет небольшая Хроматическая аберрация между изображением и продуктом. Инструкция по ремонту магнитофона-прставки всшего класса Маяк-001 стерео
Формат А5, копия, альбом, в ч/б виде. ТОЛЬКО ПОД ЗАКАЗ и ПРЕДОПЛАТЕ. Срок ожидания 3-5 рабочих дня, но по факту быстрее. СХЕМ В ИНСТРУКЦИИ НЕТ И В КОМПЛЕКТ НЕ ВХОДИТ. Текст был исправлен, в трудночитаемых местах, в ручную с бумажного оригинала с сохранением всех рисунков и таблиц. Все фотографии на 100% сделаны из оригинальной продукции. Из-за освещения в различных условиях, различных экранов дисплея и других причин, возможно, будет небольшая Хроматическая аберрация между изображением и продуктом. Вышлю почтой РФ или ТК в любой регион или за пределы России. Упакую соответственно, с Вашей оплатой почтовых расходов. Стоимость Почтовых расходов указана в описании к лоту, если такого нет, то спрашивайте. ПРИ ПОКУПКЕ НЕСКОЛЬКИХ ЛОТОВ МОГУ ОБЪЕДИНИТЬ В ОДНУ ДОСТАВКУ, СТОИМОСТЬ И КОЛИЧЕСТВО ВЛОЖЕНИЙ ОБГОВАРИВАЕТСЯ ДО ПОКУПКИ * I will help you buy back and send lots to other countries of the world, only if you pay for the lot and all related costs. Перед тем как нажать «КУПИТЬ» ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ УСЛОВИЯ ПРОДАЖИ ЛОТОВ . — Внимание — . . — Покупатели с рейтингом «0», перед покупкой изучает: Условия продажи Продавца и правила интернет-аукциона «Мешок». . — Убедительная просьба — поскольку все лоты продублированы на других торговых площадках (сайтах), п еред покупкой ОБЯЗАТЕЛЬНО уточняйте наличие лота, количество и размер , так как он (лот) может быть уже продан на одной из них ( торговых площадках — сайтах) , а оперативно изменить страницу у меня может не получиться. . — Стоимость доставки в Приморье, Сахалин, Саха-Якутия, районы крайнего Севера и другие удаленные уголки нашей Страны уточняйте заранее, через задать вопрос продавцу. . — Оплата в течении 3-х дней. Если эти условия не выполняются, то сделка считается Несостоявшейся. Пишится отрицательный отзыв. .. Другие условия оговариваются отдельно. * Отзыв пишется после уведомления от Вас, в виде отзыва, что лот получен и сделка прошла. * Все фотографии на 100% сделаны с оригинала. * Из-за освещения в различных условиях, различных экранов дисплея и других причин, возможно, будет небольшая хроматическая аберрация между изображением и лотом. Источник Маяк 001 инструкция по ремонту
Рис. 2.1. Магнитофон-приставка Маяк-001 стерео : / — подкатушник подающего узла; 2 — кнопка выключения дистанционного управления; 3 — кнопка автоматического останова ленты; 4- кнопка включения сети; 5 — подкатушник приемного узла; 6 — осязатель-демпфирующее устройство с концевым выключателем при окончании илн обрыве ленты; 7 — механический индикатор расхода ленты; в — кнопка сброса показаний индикатора расхода ленты; 9 — кнопочная станция управления ЛПМ ( Перемотка назад , Перемотка вперед , Воспроизведение , Останов , Запись ): 10, -кнопки выбора каналов записи; 12, 17 — индикация включения записи; 13 — переключатель входов второго канала; 14, 16 — гнезда для подключения микрофонов; 15 — переключатель входов первого канала; /*, /* — индикаторы уровня записи второго н первого каналов соответственно; 20 — ультразвуковой датчик дистанционного управления; 21 — гне,здо для подключения стереотелефонов; 22 — переключатель режимов; 23 — переключатель контроля качества записи; 24 — переключатель скорости; 25 — ося-затель; 26 — крышка головок; 27 — регулятор уровня запнсн двигателя 4 с помощью плоского резинового пассика 3. Транспортирование магнитной ленты 15 относительно стирающей 13, записывающей 12 и воспроизводящей 11 магнитных головок осуществляется фрикционной парой ведущий вал 10 — прижимной ролик 9. При включении кнопки Воспроизведение срабатывает электромагнит 5, который действует на тормозные устройства 2 и растормаживает подающий и приемный узлы. Затем срабатывает электромагнит 14, якорь которого кинематически связан с рычагом, который подводит прижимной ролик 9 к ведущему валу 10. Одновременно с этим подается питание на электродвигатели подающего и приемного узлов, которые обеспечивают подмотку на приемном узле 6 и подтормаживание на подающем узле 1. На подающем узле установлено также механическое устройство 16, которое стабилизирует натяжение магнитной ленты в тракте в режиме Рабочий ход . Натяжение магнитной ленты удерживается постоянным на участке подающий узел — ведущий вал. Устройство состоит из ленточного дифференциального тормоза 17, один конец которого закреплен неподвижно, а второй связан через рычаг с чувствительным элементом — осязателем 18, непосредственно соприкасающимся с магнитной лентой. Магнитная лента, перематываясь с катушки на подающем узле на катушку приемника, изменяет положение осязателя, который воздействует иа тормоз и плавно изменяет усилие подтормаживания. Шкив 22 трехде-кадного индикатора расхода ленты получает вращение через промежуточный шкив 20 от приемного узла с помощью пассиков 19 и 21. В ЛПМ имеется демпфирующее устройство 7 с концевым выключателем, которое устраняет петлеобразование иа участке ведущий вал — приемный узел и обеспечи-

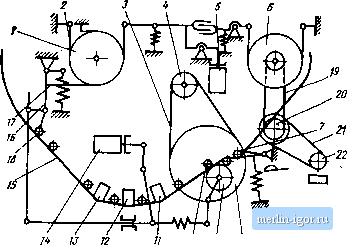

Рис. 2.2. Кинематическая схема магнитофона-приставки Маяк-001 стерео |
ваег автоматический останов ленты при ее окончании или обрыве.
В ЛПМ предусмотрены следующие регулировочные операции; регулировка тормозной системы привода подающего и приемного узлов; регулировка тормозной пружины устройства стабилизации натяжения ленты; регулировка режима работы электромагнита прижимного ролика; регулировка непараллельности направляющих стоек в тракте и прижимного ролика относительно ведущего вала, регулировка хода леито-отводящнх стоек в режиме Перемотка ; регулировка положения экранирующей
крышки магнитной головки воспроизведения; регулировка магнитных головок по высоте и наклону.
Электрическая часть магнитофона-приставки Маяк-001 стерео (рис. 2.3) обеспечивает усиление, коррекцию нли пред-искажения электрических сигналов, поступающих от .микрофонов, звукоснимателя, радиоприемника, радиотрансляционной линии и блоков воспроизводящих головок, а также необходимые токи подмагничнвания и стирания. Блок усилителей А1 состоит из двух плат усилителей воспроизведения А2, А4; платы входного усилителя А10; двух

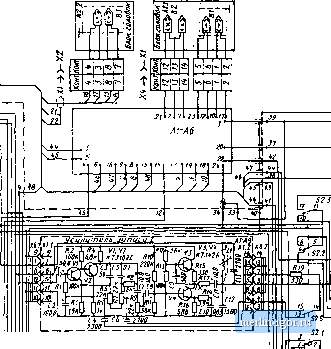

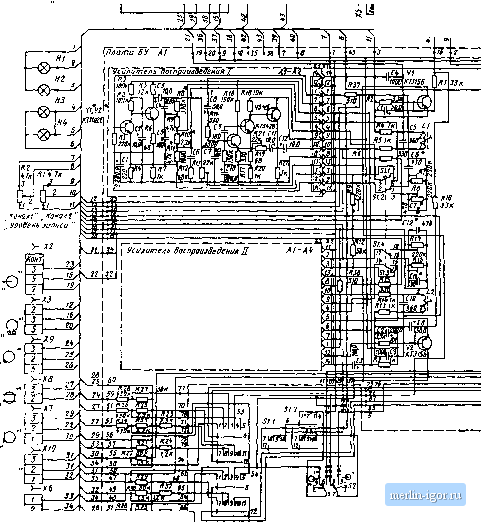

Puc 2.3. Электрическая принципиальная схема блока усилителей At и блока головок А2 магнитофона-приставки Маяк-001 стерео
плат усилителей записи А5, А9; платы генератора токов стирания и подмагничива-ния А7\ платы фильтра А8\ соединительной платы А1; платы индикаторов АЗ; комму-тацноииой платы А6. В БУ также входят розетки Х2, ХЗ, Х6, Х7-Х10, переключатели SI-S4 и регуляторы уровня записи RI. R2.
Усилитель воспроизведения (рис. 2.3) блока усилителей обеспечивает предварительное усиление и частотную коррекцию электрических сигналов при скоростях движения магнитной ленты 9 и 19 см, с, поступающих с блока воспроизводящих магнитных головок А2.2. Он состоит из предварительного н линейного усилителей. Предварительный усилитель выполнен на транзисто-
рах VI, V2. Коррекция в области нижних частот рабочего диапазона обеспечивается элементами R8, С4 на обеих скоростях движения магнитной ленты, в области средних частот элементами С4, R9, RI1 на скорости 9 и элементами С4, R9, RIO иа скорости 19 см/с. Элементы корректирующих цепей образуют частотно-зависимую обратную связь по напряжению между транзисторами предварительного усилителя. Необходимую АЧХ усилителя можио получить подбором резисторов R8. R10, RU. Корректирующие цепи переключаются переключателями S1.1 и S1.3 платы А1. Линейный усилитель выполнен на транзисторах V3-V5 по схеме усилителя с гальванической связью между транзисторами. Напря-
