Обзор способов капитального ремонта магистральных газопроводов с применением труб, бывших в эксплуатации
В настоящей статье хотелось бы описать все чаще и чаще применяющийся метод капитального ремонта линейной части магистральных газопроводов (КР ЛЧ МГ) с применением труб, бывших в эксплуатации, а также рассмотреть некоторые практические моменты, возникающие при разработке проектной документации на капремонт с использованием данного метода.
Организационная схема КР ЛЧ МГ с применением труб, бывших в эксплуатации, выглядит следующим образом:
В последнее время в связи с износом газопроводов, находящихся в эксплуатации, объемы капитального ремонта увеличиваются. Увеличиваются, соответственно, и требуемые для этого капиталовложения. Одной из мер, несколько уменьшающих стоимость КР и повышающих эффективность производства работ, является применение методов ремонта ЛЧМГ с использованием труб, бывших в эксплуатации.
В 2005 году вышла «Временная инструкция по повторному применению труб при капитальном ремонте линейной части магистральных газопроводов», в 2010 году вступила в силу постоянная инструкция в статусе СТО Газпром 2-2.3-484-2010.
Рассмотрим на конкретном примере применение данного метода ремонта. Магистральный газопровод наружным диаметром 1020 мм находился в эксплуатации с 1963 года. Расчетная продолжительность ремонта 24 км трубопровода составляла 6 месяцев с учетом использования трех комплексных технологических потоков. В проектной документации предлагалась следующая организация ремонтных работ:
1 этап — Демонтажные и диагностические работы на трассе газопровода:
- вскрытие газопровода;
- поднятие газопровода на бровку траншеи;
- удаление старой изоляции;
- диагностирование труб средствами неразрушающего контроля;
- отбраковка труб и демонтаж трубопровода;
- транспортировка труб, прошедших отбраковку, на Мобильную базу ремонта и изоляции труб, расположенную в 160 км от трассы;
- транспортировка труб, не прошедших отбраковку, на место временного складирования на базе ЛПУ;
- засыпка траншеи газопровода.
2 этап — Комплекс работ по переизоляции труб на Мобильной базе ремонта и изоляции труб
3 этап — Монтажные работы:
- разработка траншеи газопровода;
- транспортировка труб с Мобильной базы ремонта и изоляции труб к месту монтажа;
- транспортировка труб в заводской изоляции к месту монтажа (на участки категории В, I, II);
- монтаж газопровода, испытания;
- засыпка траншеи;
- контроль состояния изоляционного покрытия методом катодной поляризации.
При проведении КР с использованием труб, бывших в эксплуатации, проводится комплекс диагностических работ, определяющих дальнейшую «судьбу» трубы и отнесение ее к той или иной категории по степени пригодности к дальнейшему использованию.
Глобально трубы делятся на две категории: «А» — трубы, бывшие в эксплуатации, пригодные для повторного применения, и «Б» — не пригодные к повторному применению на линейной части магистральных газопроводов.
Кроме того, после проведения процедур обследования и оценки качества труб ремонтируемого участка, трубы категории «А» целесообразно дополнительно ранжировать по категориям:
- трубы категории А1, оставляемые в газопроводе для дальнейшей эксплуатации, в том числе ремонтируемые без вырезки из газопровода (в траншее);
- трубы категории А2, извлеченные из траншеи, отремонтированные на бровке и смонтированные в границах ремонтируемого участка (как правило, от кранового до кранового узла);
- трубы категории А3, вырезаемые из ремонтируемых и демонтированных участков газопроводов, которые подлежат комплексному обследованию, восстановлению в заводских условиях, ремонту и повторному применению при ремонте магистральных газопроводов, независимо от того, из какого участка газопровода они демонтированы.
Ввиду того, что трубопровод к моменту ремонта (а он предполагается в 2015 году) будет находится в эксплуатации 52 года, отнесение труб к категории А1 производится не будет.
Обследование участков газопроводов проводят наружными сканерами-дефектоскопами и средствами визуального, измерительного, вихретокового, ультразвукового, магнитопорошкового контроля, после предварительной очистки газопровода (удаления старого изоляционного покрытия) организацией, выполняющей ремонт. Допускается проводить обследование без применения сканеров-дефектоскопов газопроводов диаметром 530 мм и менее, а также участков газопроводов длиной меньше 36 м.
Обследование трубопровода сканером-дефектоскопом в объеме 100% проводят для выявления аномалий, подлежащих идентификации на последующих этапах обследования. Существует документ Газпрома, содержащий требования по организации и проведению технического диагностирования ЛЧ МГ наружными сканерами дефектоскопами (Р Газпром 2-2.3-596-2011), а также временные типовые технические требования к наружным сканерам.
На сегодняшний день в Реестр ОАО «Газпром» внесены 4 типа сканеров:
- Сканер-дефектоскоп ультразвуковой бесконтактный SoNet производства ОАО «Акустические Контрольные Системы», г. Москва (на диаметры от 720 до 1420, температурный диапазон эксплуатации -40..+50 С);
- Дефектоскоп наружный сканирующий типа ДНС производства ЗАО «Газприборавтоматика сервис», г. Саратов (на диаметры 1020, 1220, 1420, температурный диапазон эксплуатации -30..+50 С);
- Комплекс автоматизированного контроля сварных соединений и основного металла газопровода УСД 60-8К-А производства ООО «НПЦ Кропус», г. Ногинск;
- Дефектоскоп-сканер ультразвуковой АВТОКОН-МГТУ производства ФГУ НУЦСК при МГТУ им. Н.Э. Баумана, г. Москва (для контроля кольцевых сварных соединений).
Сканеры-дефектоскопы в работе: вверху — сканер SoNet; внизу — сканер типа ДНС в составе ремонтной колонны по очистке старой изоляции и обследованию газопровода
Соответственно, существуют две организационно-технологические схемы производства ремонтно-диагностических работ: с вывешиванием трубопровода в траншее и с поднятием труб на берму траншеи. Отметим, что качественная диагностика МГ в траншее в ряде случаев может быть затруднительна (см. рис. ниже), поэтому в проектной документации была принята схема с поднятием трубопровода на берму траншеи.
Сложности диагностики МГ при ремонте в траншее (слева — затруднен доступ к нижней образующей трубы, справа — неудовлетворительное качество очистки поверхности газопровода)
После обследования сканером-дефектоскопом трубопровод демонтируется на отдельные трубы, при этом кольцевые сварные швы вырезаются двумя резами.
Далее на трассе проводят следующий комплекс работ по неразрушающему контролю и отбраковке труб:
- Визуально-измерительный контроль в объеме 100% тела трубы и СДТ. При этом выявляют коррозионные дефекты, вмятины, гофры, дефекты сборки (смещение кромок) и наружные дефекты сварных швов, а также другие видимые дефекты. Измеряют параметры обнаруженных дефектов, заносят их в ведомости дефектов и в соответствии с принятыми нормами оценки соответствия (Инструкция по оценке дефектов труб и СДТ при ремонте и диагностировании МГ, утверждена 5.09.2013 В.А. Маркеловым) определяют трубы и СДТ, подлежащие замене.
- Поиск стресс-коррозионных дефектов по результатам обследования сканером-дефектоскопом, и на участках, имеющих признаки коррозионного растрескивания под напряжением (КРН), которые определяют визуально, по отслоившемуся изоляционному покрытию и наличию продуктов коррозии светлого цвета в анаэробных условиях.
- Приборное обследование участков газопровода, не подлежащих замене после выполнения ВИК и поиска дефектов КРН, а также вырезанных труб. Сюда входит:
- ультразвуковой контроль локальных участков поверхности металла и заводских швов по результатам предыдущих этапов;
- толщинометрия бездефектных стенок труб и СДТ не менее чем в 4 точках на каждый элемент трубы и СДТ;
- 100% обследование вырезанных труб с дефектами КРН (на бровке траншеи или на спецплощадке) вихретоковым дефектоскопом и 10% магнитопорошковый контроль.
Таким образом происходит разделение вырезанных труб по категориям А2, А3 и Б. В соответствии с этим принимается решение, отправлять ли трубу на базу для обследования, ремонта и переизоляции, или выполнить ремонт в трассовых условиях. Трубы категории А3, в принципе, могут быть использованы на другом участке трубопровода, не включенном в состав проекта, или после ремонта на мобильной базе врезаны в тот же участок трубопровода, из которого ранее были вырезаны.
Когда данный проект попал на экспертизу, то экспертной организацией был сделан ряд конструктивных замечаний, уменьшающих стоимость проекта.
Как известно, существует несколько схем демонтажа газопровода. Для рассматриваемого случая выглядят они следующим образом.
Схема 1 предполагает вскрытие трубопровода с одной стороны и «выдергивание» трубопровода с разработкой приямков для пропуска полотенец трубоукладчика с расчетным интервалом. Схема 2 предполагает полное вскрытие трубопровода с обеих сторон и постепенное извлечение его из траншеи. Ширина вскрытия определяется размерами режущей кромки экскаватора (в данном случае 1200 мм) и безопасным расстоянием от рабочего органа до стенки трубы (200 мм).
Очевидно, что применение схемы 2 увеличивает объем механической разработки грунта на 65%. Поэтому было сделано замечание, которое проектный институт принял, что в грунтах 2 и 3 категории по трудности разработки следует применить схему 1. В грунтах 4-6 группы по трудности разработки, которые в рассматриваемом проекте представлены глинами твердой консистенции и скальными грунтами гранитов, была оставлена схема 2, поскольку «выдергивание» трубы из подобных грунтов может привести к повреждению тела трубы. В случае, когда демонтированная труба далее нигде не используется, вполне приемлема была бы и первая схема. Но когда труба планируется к дальнейшему использованию, то демонтаж трубопровода должен производится таким образом, который исключал бы любые повреждения тела трубы, т.е. как раз схема 2.
Далее, так как работы по демонтажу данного участка газопровода начинаются в конце января (грунт находится в мерзлом состоянии), была дана рекомендация при вскрытии и засыпке траншеи принимать откосы траншеи 1:0 согласно СНиП 3.02.01-87 п.3.16. Данное решение позволило сократить объем земляных работ на 18%.
Также немаловажный момент, который во многих случаях ускользает из внимания проектировщиков: согласно технической части ГЭСН 01 на земляные работы при засыпке траншей категория грунтов по трудности разработки должна приниматься на единицу меньше той, которая дана в отчетах по инженерным изысканиям.
Данные замечания по земляным работам в общем итоге привели к снижению сметной стоимости на 12%.
Отметим, однако, и некоторые недостатки применяемого метода ремонта:
- необходимость два раза разрабатывать и засыпать траншею;
- вызывает сомнение возможность повторного использования трубы производства начала 60-ых годов. СТО Газпром 2-2.3-484-2010 устанавливает технические требования к трубам, бывшим в эксплуатации, отремонтированным в заводских условиях. Согласно этому СТО, к повторному применению допускаются трубы, изготовленные лишь по определенным стандартам и техусловиям, самое старое из которых датировано 1973 годом;
- даже если газотранспортным обществом принято решение о том, что данные трубы все же будут везти на базу, диагностировать и отбраковывать, то гипотетически возможна следующая ситуация. Доставленную за 160 км трубу исследуют на механические свойства (ударная вязкость, предел прочности, предел текучести и пр.) и обнаруживают, что за 50 с лишним лет эксплуатации отношение предела текучести к пределу прочности стало близким к единице. Само по себе увеличение данного отношения отражает вполне естественный процесс деформационного старения трубной стали, когда под действием эксплуатационных и технологических факторов сталь постепенно теряет способность пластически деформироваться. Оптимальным считается соотношение не более 0,8..0,9. За длительный период эксплуатации вполне вероятно, что соотношение превысит 0,9, что увеличивает риск разрушения трубопровода. В таком случае процент отбраковки труб будет столь велик, что это сводит к нулю и обесценивает все транспортные расходы по перевозке трубы с трассы на завод (мобильную базу) на расстояние 160 км.
Тэги: дефекты труб, кап ремонт, капитальный ремонт, категории труб, ЛЧМГ, методы ремонта труб, обследование трубопроводов, сканеры дефектов, способы капитального ремонта
Источник
Методы ремонта линейной части магистральных трубопроводов
1. Ремонт трубопровода в траншее с подкопкой под трубу(рис. 6.1).На ремонтируемом участке трубопровода через каждые 10 м оставляют земляные перемычки (подушки) длиною 3м, а десятиметровые участки вскрывают с выборкой грунта под трубою на глубину до 40-50 см. Далее трубопровод очищают от старой изоляции и продуктов коррозии, восстанавливают стенки труб и наносят соответствующий тип изоляционного покрытия. После ремонта и засыпки десятиметровых участков ремонтируют участки трехметровых перемычек; при этом все операции выполняют вручную.

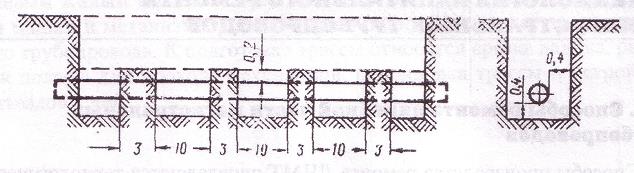

Рис. 6.1. Технологическая схема ремонта трубопровода в траншее
2. Ремонт трубопровода с подъемом и укладкой его на берме траншеи (рис. 6.2).Участок ремонтируемого трубопровода вскрывают и обследуют стыки. Затем трубопровод приподнимают из траншеи и укладывают на расстоянии 1,5 м от бровки траншеи на лежки. После выполнения операций по предварительной очистке, восстановлению стенки трубы и нанесению изоляционного покрытия трубопровод опускают обратно в траншею и засыпают. Такой метод применяют преимущественно на трубопроводах малых диаметров, так как появляется опасность повреждения и разрыва стыков и самого трубопровода при его подъеме.

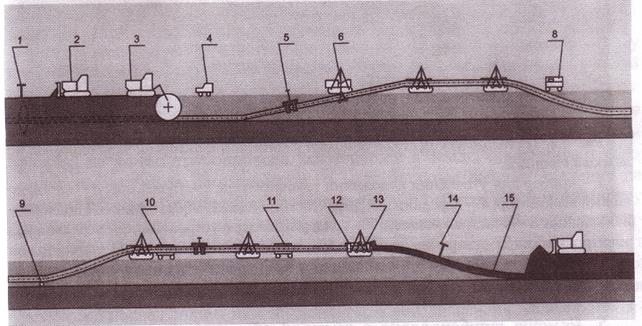

Рис. 6.2. Технологическая схема ремонта трубопровода с подъемом и укладкой его на берме траншеи:
1 — прибор для уточнения положения трубопровода; 2 — бульдозер; 3 — вскрышной экскаватор; 4 — передвижная дефектоскопическая лаборатория; 5 — очистная машина; 6 — трубоукладчик; 7 — троллейная подвеска; 8 — сварочный агрегат; 9 — лежки; 10 -передвижная электростанция; 11 — емкость для грунтовки; 12 — грунтовочная машина; 13 — изоляционная машина; 14 — прибор для контроля качества изоляционного покрытия; 15 — изолированный трубопровод
3. Ремонт трубопровода на берме траншеи (с разрезкой трубы) (рис. 63).Этот метод ремонта применяют при замене поврежденной изоляции и ремонте трубы. Отключают участок трубопровода, подлежащий ремонту, путем перекрытия в начале и в конце участка кранов (задвижек). После удаления транспортируемого продукта из трубопровода ремонтируемый участок вырезают из магистрали с двух концов. После этих операций приступают к основным видам работ. Сначала производят планировку трассы бульдозерами, затем трубопровод вскрывают до ее нижней образующей экскаваторами, приподнимают его на берму траншеи трубоукладчиками с одновременной очисткой поверхности труб очистными машинами от старой изоляции и продуктов коррозии и осматривают поверхность трубы. Далее восстановленный участок трубопровода окончательно очищают очистными машинами типа ОМ, наносят новое изоляционное покрытие с помощью изоляционных машин типа ИМ или ИЛ и укладывают его на дно траншеи. Засыпку траншеи производят с устройством валика, а при необходимости производят работы по рекультивации земли. Наибольшее распространение данный метод получил при ремонте газопроводов с заменой старой или дефектной изоляции с применением общестроительной техники.

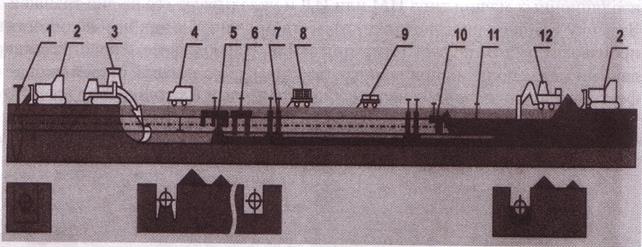

Рис. 63. Технологическая схема ремонта трубопровода на берме траншеи. (Обозначения см. на рис. 6.2.)
4. Ремонт трубопровода с подъемом и укладкой на лежки в траншее (рис. 6.4).Трубопровод после планировки трассы бульдозером вскрывают специальным вскрышным экскаватором, приподнимают со дна траншеи трубоукладчиками, очищают от старой изоляции и продуктов коррозии специальной ремонтно-очистной машиной и укладывают на лежки в траншее на высоте 40-60 см. Лежки под трубопровод подкладывают специальным краном. После отбраковки труб выполняют сварочно-восстановительные работы с помощью передвижных сварочных установок, затем окончательно очищают трубопровод очистной машиной и наносят новое изоляционное покрытие специальной ремонтно-изоляционной машиной. Для приготовления битумной мастики в ремонтно-строительном потоке имеются биту-моплавильные котлы. Очистку и изоляцию трубопроводов производят специальными ремонтно-строительными машинами, предназначенными для ремонта магистральных трубопроводов. Эти машины отличаются от общестроительных конструкцией рабочего органа — у них он разъемный, что позволяет устанавливать машину в любом месте действующего трубопровода, не разрезая его. После укладки трубопровода траншею засыпают. Этот метод наиболее рационально применять при капитальном ремонте линейной части магистральных нефтепроводов большой протяженности.
Рис. 6.4. Технологическая схема ремонта с подъемом и укладкой трубопровода на лежки в траншее:
1 — прибор для уточнения положения трубопровода; 2 — бульдозер; 3 — одноковшовый экскаватор; 4 — передвижная дефектоскопическая лаборатория; 5 — подкопоч-ная машина; 6 — очистная машина; 7 — поддерживающее устройство; 8 — передвижная электростанция; 9 — сварочный агрегат; 10 — изоляционная машина; 11 — прибор для контроля качества изоляционного покрытия; 12 — машина для подбивки грунта под трубопровод
5. Ремонт трубопровода с прокладкой новой нитки параллельно действующему трубопроводу.На всем протяжении ремонтируемого участка от крана до крана, или от КС (НПС) до КС (НПС), параллельно действующему участку трубопровода прокладывают новую нитку того же диаметра. Весь комплекс работ по прокладке новой нитки следует вести в соответствии с действующими нормативными документами по строительству трубопроводов и с учетом накопленного опыта строительно-монтажных работ на ранее построенных магистральных трубопроводах. Расстояние между нитками (старой и вновь прокладываемой) принимается в зависимости от конкретных условий трассы и технического состояния действующего трубопровода. После прокладки новой нитки действующий трубопровод отключают и в него врезают вновь проложенную нитку трубопровода. Этот метод ремонта применяется в тех случаях, когда трубопровод проложен в одну нитку, или если труба подвергалась сильному коррозионному повреждению и ее нецелесообразно ремонтировать, а также в случаях невозможности остановки участка на время ремонта.
Если трубопровод проложен в две нитки, то ремонт производят в три этапа.
На I этапе по всей длине ремонтируемого участка параллельно действующим двум ниткам трубопровода прокладывают новую нитку того же диаметра (лупинг). После этого одну из действующих ниток отключают и в трубопровод врезают вновь смонтированную нитку.
На II этапе вторую нитку этого же ремонтного участка отключают (в работе первая нитка и трубопровод-лупинг) и вырезают от магистрали, вскрывают, поднимают из траншеи, очищают от старой изоляции и укладывают на берму траншеи, обследуют металл, при этом бракованные участки трубы вырезают и заменяют новыми, ремонтируют старые, окончательно очищают от ржавчины, покрывают новой изоляцией и укладывают на дно траншеи. После засыпки полость трубы продувают, трубопровод испытывают и вводят в эксплуатацию.
После включения отремонтированного участка второй нитки в работу приступают к III этапу. Участок магистрального трубопровода, подлежащий демонтажу, выключают из работы путем перекрытия кранов (задвижек) в начале и конце участка. Продукт из участка трубопровода полностью удаляют и участок отсоединяют от действующего трубопровода. В местах разреза на концы трубопровода, оставшегося в земле, приваривают сферические заглушки, рассчитанные на максимальное рабочее давление на данном участке. Подготовительные и земляные работы, подъем и очистку трубы от старой изоляции и отбраковку ее производят в той же последовательности, что и на II этапе. Трубу разрезают на плети, годные перевозят для дальнейшего использования на строительстве и ремонте последующих участков, отбракованные участки трубы вывозят на стационарную базу для ремонта с последующим использованием, а негодные — на железнодорожную станцию для отгрузки в металлолом. Трубы, подлежащие ремонту или сдаче в металлолом, принимают по акту. Оставшуюся траншею засыпают, выравнивают и производят рекультивацию земель.
