Митсубиси л 200 ремонт коробки

Разборка и сборка механической коробки передач

Последовательность разборки МКПП типа (R5MB1-J-NC) (см. рис. М2 4.041 — М2 4.043): 1. Выключатель фонарей заднего хода. 2. Концевой выключатель определения положения механизма переключения передач. 3. Картер сцепления. 4. Датчик скорости автомобиля. 5. Уплотнительное кольцо. 6. Кронштейн крепления жгута электропроводки. 7. Кронштейн крепления жгута электропроводки. 8. Задняя часть корпуса МКПП. 9. Трубка маслосборника. 10. Винтовая заглушка шарикового фиксатора. 11. Разрезной пружинный штифт. 12. Штифт блокировки включения передачи заднего хода в сборе. 13. Корпус передних подшипников. 14. Уплотнитель. 15. Стопорное кольцо. 16. Стопорное кольцо. 17. Средняя часть корпуса МКПП. 18. Промежуточная пластина (корпус задних подшипников). 19. Магнит. 20. Винтовая заглушка шарикового фиксатора. 21. Пружина фиксатора положения штока переключения передач. 22. Шарик фиксатора положения штока переключения передач. 23. Стопорное кольцо штока переключения передач. 24. Шток вилки переключения передач №2. 25. Вилка переключения передач №2. 26. Ролик-фиксатор механизма блокирования одновременного включения передач. 27. Стопорное кольцо штока переключения передач. 28. Шток вилки переключения передач Ns1. 29. Толкатель механизма блокирования одновременного включения передач. 30. Ролик-фиксатор механизма, блокирования одновременного включения передач. 31. Вилка переключения передач №1. 32. Стопорное кольцо штока переключения передач. 33. Разрезной пружинный штифт. 34. Шток вилки переключения передач №3. 35. Вилка переключения передач №3. 36 . Ролик-фиксатор механизма блокирования одновременного включения передач. 37. Шарик фиксатора положения штока переключения передач №3. 38. Стопорное кольцо штока переключения передач. 39. Шток вилки переключения передач №4. 40. Шарик фиксатор положения шток вилки переключения передач №4. 41. Пружина. 42. Кольцо Е-образного сечения. 43. Рычаг включения передачи заднего хода. 44. Вилка включения передачи заднего хода. 45. Стопорное кольцо подшипника вторичного вала. 46. Роликовый подшипник вторичного вала. 47. Шарик. 48. Стопорное кольцо подшипника промежуточного вала. 49. Подвижное кольцо муфты переключения передач №3. 50. Шлицевая часть шестерни включения 5-й передачи. 51. Внешнее блокировочное кольцо синхронизатора 5-й передачи.

Последовательность разборки МКПП типа (R5MB1-J-MC): 52. Ведущая шестерня 5-й передачи. 53. Стопорное кольцо промежуточного вала. 54. Пружина. 55. Пружина. 56. Сухари синхронизатора. 57. Игольчатый подшипник. 58. Упорная шайба синхронизатора 5-й передачи. 59. Штифт. 60. Держатель заднего подшипника промежуточного вала. 61. Стопорное кольцо. 62. Паразитная шестерня передачи заднего хода. 63. Роликовый цилиндрический подшипник. 64. Блок шестерен промежуточного вала. 65. Первичный вал в сборе. 66. Вторичный вал в сборе. 67. Кронштейн рычага включения передачи заднего хода. 68. Промежуточная пластина с держателями задних подшипников валов.

Последовательность разборки МКПП типа (R5MB1-J-MC)

Сборка производится в порядке, обратном разборке.

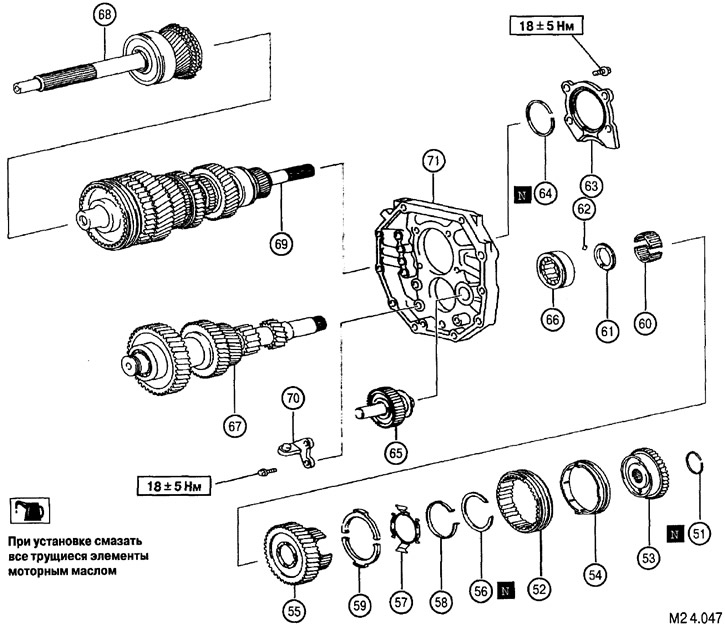

Последовательность разборки МКПП типа (V5MB1-J-NE, NEG) (см. рис. М2 4.044-М2 4.047): 1. Пружинный штифт. 2. Раздаточная коробка. 3. Наконечник. 4. Выключатель фонарей заднего хода. 5. Концевой выключатель определения положения механизма переключения передач. 6. Картер сцепления. 7 Штифт блокировки включения передачи заднего хода в сборе. 8. Крышка. 9. Кронштейн крепления жгута электропроводки. 10. Кронштейн крепления жгута электропроводки. 11. Задняя часть корпуса МКПП. 12. Трубка маслосборника. 13. Винтовая заглушка шарикового фиксаторе. 14. Разрезной пружинный штифт. 15. Штифт блокировки включения передачи заднего хода в сборе. 16. Кронштейн крепления жгута электропроводки. 17. Корпус передних подшипников. 18. Уплотнитель. 19. Стопорное кольцо. 20. Стопорное кольцо. 21. Средняя часть корпуса МКПП. 22. Промежуточная пластина. 23. Магнит. 24. Вал-шток управления переключением передач. 25. Корпус рычага переключения передач. 26. Винтовая заглушка шарикового фиксатора. 27. Пружина фиксатора положения штока переключения передач. 28. Шарик фиксатора положения штока переключения передач. 29. Стопорное кольцо штока переключения передач. 30. Шток вилки переключения передач № 2. 31. Вилка переключения передач №2. 32. Ролик-фиксатор А механизма блокирования одновременного включения передач. 33. Стопорное кольцо штокт переключения передач. 34. Шток вилки переключения передач №1. 35. Толкатель механизма блокирования одновременного включения передач. 36. Ролик-фиксатор механизма блокирования одновременного включения передач. 37. Вилка переключения передач №1. 38. Стопорное кольцо штока переключения передач. 39. Разрезной пружинный штифт. 40. Шток вилки переключения передач №3. 41. Вилка переключения передач №3. 42. Ролик-фиксатор механизма блокирования одновременного включения передач. 43. Шарик фиксатора положения штока переключения передач. 44. Стопорное кольцо штока переключения передач. 45. Шток вилки переключения передач №4. 46. Шарик фиксатора положения штока переключения передач. 47. Пружина фиксатора положения штока переключения передач. 48. Кольцо Е-образного сечения. 49. Вилка включения передачи заднего хода. 50. Вилка включения передачи заднего хода. 51. Стопорное кольцо подшипника промежуточного вала. 52. Подвижное кольцо муфты переключения передач №3. 53. Шлицевая часть шестерни включения 5-й передачи. 54. Внешнее блокировочное кольцо синхронизатора 5-й передачи. 55. Ведущая шестерня 5-й передачи 5. 56. Стопорное кольцо. 57. Пружина. 58. Пружина. 59. Сухари синхронизатора. 60. Игольчатый подшипник. 61. Упорная шайба синхронизатора 5-й передачи. 62. Штифт. 63. Держатель заднего подшипника промежуточного вала. 64. Стопорное кольцо. 65. Паразитная шестерня передачи заднего хода. 66. Роликовый цилиндрический подшипник. 67. Блок шестерен промежуточного вала. 68. Первичный вал в сборе. 69. Вторичный вал в сборе. 70. Кронштейн рычага включения передачи заднего хода. 71. Промежуточная пластина с держателями задних подшипников валов.

Последовательность разборки МКПП типа (V5MB1-J-NE, NEG)

Последовательность разборки МКПП типа (V5MB1-J-NE, NEG)

Последовательность разборки МКПП типа (V5MB1-J-NE, NEG)

Источник

Управление механической коробкой передач Mitsubishi L200 / Triton / Warrior с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
коробка передач Mitsubishi L200 , ремонт коробки передач Mitsubishi L200 , замена коробки передач Mitsubishi L200 , замена масла в коробке передач Mitsubishi L200

3. Управление механической коробкой передач

Модели с приводом только на заднюю ось

Снятие и установка рычага переключения передач

Примечание:
Перед снятием рычага переключения установить его в нейтральное положение.

1. Снять рукоять (1) рычага переключения.

2. Снять консоль переднего пола.

3. Снять пластину-держатель (2) пыльника с пыльником (3).

4. Снять рычаг переключения передач в сборе (4) с прокладкой (5).

5. Установка производится в порядке обратном снятию.

Примечание:
После установки рычага переключения передач убедиться в том, что он плавно и четко переключается в любое положение.

Модели с полным приводом

Снятие и установка рычагов переключения

Примечание:
Перед снятием рычагов переключения необходимо установить их в следующие положения:
— Рычаг переключения коробки передач – в нейтральное положение.
— Рычаг переключения раздаточной коробки – в положение 4Н.

1. Снять рукоять (1) рычага переключения коробки передач с втулкой (2).

2. Снять рукоять (3) рычага переключения раздаточной коробки.

3. Снять консоль переднего пола в сборе.

4. Снять пластину-держатель (4) пыльника с пыльником (6).

5. Автомобили без консоли переднего пола: снять кожух рычагов управления (5).

6. Снять рычаги переключения коробки передач и раздаточной коробки в сборе (7).

7. Установка производится в порядке обратном снятию.

Примечание:
Установить втулку (2) так, чтобы канавка была направлена, как показано на рисунке, после чего установить рукоять (1) рычага переключения.

После установки убедиться в том, что рычаги переключения коробки передач и раздаточной коробки перемещаются плавно и четко в любое положение.
