ремонт MSI GTX760, отсутствует элемент (РЕШЕНО)

Здравствуйте! На ремонте видеокарта GTX760 от MSI. Карточку раньше меня ковыряли. Ковыряли систему питания. На карточке не было пары кондеров вдоль PCI-E, восстановил. При включении БП уходил с ней в защиту, выяснил, что по питанию гпу два драйвера с маркировкой 81062 закорочены и один транзистор верхнего плеча в третьей фазе тоже пробит. Транзистор заменил, закоротившие драйвера двух фазах сдул вместе с транзисторами, т.е. оставил две фазы. В итоге карточка запустилась, напряжения на гпу и памяти в норме. Но картинку не показала, материнка ругается на отсутствие видеокарты, на видюхе постоянно турбина на 100%. Обнаружил отсутствующий транзистор Q503. Если у кого есть такая карточка подскажите пожалуйста его маркировку.

Еще видно, что паяли флешку, попробую перепрошить, если найдется биос на techpowerup.

Биос в флешке такой же как на течповерапе.

По фото видеокарты от асус из обзора с ixbt.com/video3/gk104-23.shtml предположил, что маркировка моего транзистора должна быть MGW — NX2301P Полевой транзистор с P-каналом, буду искать что-то подходящее.

.
В корпусе sot-23 транзистор найти не удалось, поставил навесным монтажом IRFL1904, ситуация поменялась, кулер перестал вращаться на 100%. Но система видеокарту по прежнему не видела. Дальше в результате диагностики обнаружил, что линейный стабилизатор gs7103 выдает странное напряжение 0,5В, замена стабилизатора на исправный оживило видеокарту.

Теперь остается восстановить отключенные 2 фазы питания гпу.

.
Сегодня еще раз перепроверил снятые драйвера и мосфеты, все исправное. Поставил назад, все фазы работают. Не понятно что за глюк был.

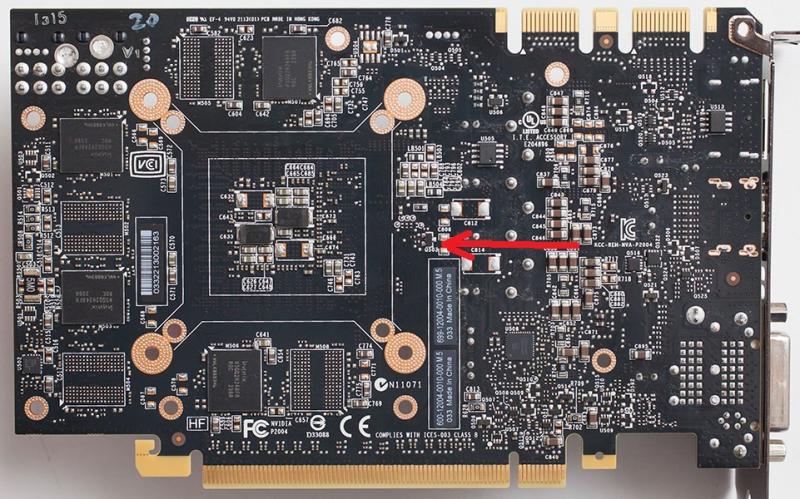

В общем карточка отремонтирована. Q503 наверное стоит в цепи управления оборотами вентилятора.

Источник

Тестовый режим

Форум сейчас работает в тестовом режиме. Темы могут быть удалены или переименованы в процессе оптимизации. Спасибо всем за внимание и помощь форуму.

MSI GTX 760 КЗ по 12в замена ключа на аналог (Страница 1 из 2)

SERVICE CORE FORUM → Ремонт видеокарт → MSI GTX 760 КЗ по 12в замена ключа на аналог

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений с 1 по 25 из 28

1 Тема от Dmitry 09.08.2018 13:08:59 (09.08.2018 13:12:37 отредактировано Dmitry)

• Dmitry
• Member
• Неактивен

• Зарегистрирован: 09.08.2018
• Сообщений: 97

Тема: MSI GTX 760 КЗ по 12в замена ключа на аналог

Добрый день, уважаемые!
Прошу помощи по видеокарте.
Просто перестала работать, черный экран. При прозвонке было обнаружено кз по 12 линии на одном из разъемов. Оказался пробит мосфет одной из фаз 4927n.(https://www.onsemi.com/pub/Collateral/NTMFS4927N-D.PDF) После его демонтажа кз ушло и плата запустилась. Но доноров на его место у нас нет, все обыскал. Нашел только mdu1515(http://www.magnachip.com/userfiles/PowerSolutions/MDU1515.pdf). Но у них отличается критический ток и количество выводов дрейн. Критично ли это, будет ли работать как замена, кто опытный, подскажите, пжлст!

2 Ответ от 1servicecore 09.08.2018 13:33:43

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: MSI GTX 760 КЗ по 12в замена ключа на аналог

Но у них отличается критический ток и количество выводов дрейн

Кол-во выводов дрейн у них одинаковое, просто одни отметили у себя боковые а вторые нет, но по сути это одна площадка.
По параметру RDS(on) они очень схожи, так что за неимением 4927n можно впаять mdu1515.
Правда, для нас серия видеокарт GTX 760 кажется проблематичной в плане силовых элементов. Потому не исключено, что новый транзистор сгорит снова, возможно, даже, сразу при первом включении. Мы, обычно меняем всю фазу целиком, т.е. транзистор верхнего плеча, один и два транзистора нижнего плеча (если на плате установлено две штуки в нижнее плечо) и драйвер, управляющий ими.

Я бы Вам посоветовал поменять этот транзистор и впаять предохранитель на 10А в цепь 12В питания этой фазы. Если транзистор сгорит, то хотя бы без последствий для текстолита. И тогда уже менять всю фазу целиком.

3 Ответ от Dmitry 09.08.2018 14:32:49

• Dmitry
• Member
• Неактивен

• Зарегистрирован: 09.08.2018
• Сообщений: 97

Re: MSI GTX 760 КЗ по 12в замена ключа на аналог

Спасибо! Очень подробно и понятно.

Мы, обычно меняем всю фазу целиком, т.е. транзистор верхнего плеча, один и два транзистора нижнего плеча (если на плате установлено две штуки в нижнее плечо) и драйвер, управляющий ими.

Исходя из вашего опыта, какова вероятность выхода из строя транзистора? Драйвер будет вообще проблемно найти(.
И в какое месте можно впаять предохранитель(опыта пока немного), на фото выделил пробитый мосфет. http://prntscr.com/kgm6e3

4 Ответ от 1servicecore 09.08.2018 15:03:55

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: MSI GTX 760 КЗ по 12в замена ключа на аналог

Исходя из вашего опыта, какова вероятность выхода из строя транзистора?

60% что выйдет из строя, и 40% что достаточно заменить только один транзистор.

Драйвер будет вообще проблемно найти(.

На сколько я помню, там часто используемый драйвер NCP81062, можно и аналоги поискать.

И в какое месте можно впаять предохранитель(опыта пока немного)

5 Ответ от 1servicecore 09.08.2018 15:07:19

•
• 1servicecore
• Administrator
• Неактивен

• Зарегистрирован: 27.07.2018
• Сообщений: 922

Re: MSI GTX 760 КЗ по 12в замена ключа на аналог

1) Зеленым выделил нижнее плечо системы питания (два транзистора)
2) Желтым — это драйвера, которые управляют транзисторами, выделил оба, т.к. какой точно из них надо позванивать.
3) Голубым выделил зону, куда я бы припаял предохранители, предварительно выпаяв резисторы с нулевым сопротивлением. Сюда идеально подойдут такие.
Я бы еще прозвонил Drain сгоревшего транзистора с этими резисторами, что бы понять к какому именно блоку резисторов подключена была сгоревшая фаза.

6 Ответ от Dmitry 09.08.2018 15:09:02

• Dmitry
• Member
• Неактивен

• Зарегистрирован: 09.08.2018
• Сообщений: 97

Re: MSI GTX 760 КЗ по 12в замена ключа на аналог

Да, очень подробно и понятно. Еще раз спасибо!

Источник

Простой ремонт Palit GTX 760 Jet Stream

Сегодня простенький ремонт старой, но ещё вполне актуальной карточки с жалобой «не включается, вентиляторы в системнике делают пару оборотов и всё». По описанию похоже на проблемы с питанием у видеокарты, значит можно не пробовать включать даже.

Вот так выглядит пациент:

Раз проблемы с питанием, то сразу разберу и посмотрю что там, где и когда.

Долго искать не пришлось, слишком низкое сопротивление по какой-то из линий доп. питания.

Выбор небольшой, поэтому сниму радиатор VRM и гляну состояние её элементов.

Подозреваемый найден, из под DrMOS’а вылез припой. Скорее всего он и неисправен.

Снял его и 7 сопротивление стало похоже на норму

В таком случае можно поставить исправную микросхему и пробовать запускаться.

Теперь можно проверить, запускается ли карточка.

Да, похоже всё нормально.

Дальше тесты, бублик как основной, за кадром уже всякие другие.

Тесты карта прошла, из проблем это подуставшие вентиляторы уже, которые шуршат при любых оборотах. Охлаждение было отмыто от грязи тоже, чтобы было красиво всё.
