Оптические муфты: конструкция, применение, монтаж
На сегодняшний день волоконно-оптические линии (ВОЛС) связи нашли широкое применение практически во всех областях телекоммуникации. И понятно, что основным компонентом ВОЛС являются оптические кабели, ведь они выступают в роли среды передачи данных. При строительстве ВОЛС важно не только грамотно проложить кабель, но также правильно его состыковать. Для соединения строительных длин оптического кабеля было разработано специальное устройство – муфта. Производители изготавливают кабели с самыми различными параметрами и конструктивными особенностями, которым соответствует многообразие оптических муфт. В данной статье мы расскажем, что такое оптическая муфта, рассмотрим, из чего она состоит, какие ее виды бывают и самое главное – расскажем о процессе монтажа.
Что такое оптическая муфта?
Муфта — это своего рода контейнер в виде герметичного корпуса с кабельными вводами, в который помещаются концы оптических кабелей. Контейнер выполняет функцию защиты оптических волокон от внешних факторов и обеспечивает герметизацию мест соединения строительных длин оптических кабелей. В большинстве случаев корпус контейнера выполняется из высокопрочного ультрафиолетостойкого поликарбоната, который устойчив к механическим и химическим воздействиям. Внутри корпуса располагаются кассеты для укладки и защиты сварных соединений, лотки для укладки технологического запаса волокон, узлы крепления силовых элементов кабеля и заземляющие элементы. В настоящее время функционал муфт не ограничивается только функциями защиты и хранения. Например, современные модели муфт могут выполнять коммутационную функцию, обеспечивать разветвление линий связи и т.д.
Рассмотрим конструктивные элементы муфты подробнее. Огромное влияние на конструкцию муфты, а, следовательно, на ее конструктивные особенности оказывает назначение и условия эксплуатации. Для примера мы используем стандартную тупиковую оптическую муфту NMF-SC-1V-48-4MS от NIKOMAX.
В большинстве случаев муфта включает следующие конструктивные элементы:
1. Крышка муфты – часто еще можно встретить обозначение «оголовник». Обеспечивает защиту внутреннего пространства муфты от внешних воздействий.
2. Пластиковый обруч – специальное устройство для фиксации крышки на основании муфты. Имеет оригинальный механизм фиксации и обеспечивает прочное и надежное соединение. Конкретно данный элемент является особенностью определенного типа муфт (купольные), в других видах муфт фиксация крышки на основании в основном производится обычными винтами.
3. Входные/выходные патрубки – служат для ввода/вывода кабеля. Также могут отсутствовать в определенных видах муфт, например, в проходной, где ввод кабеля осуществляется напрямую в корпус муфты.

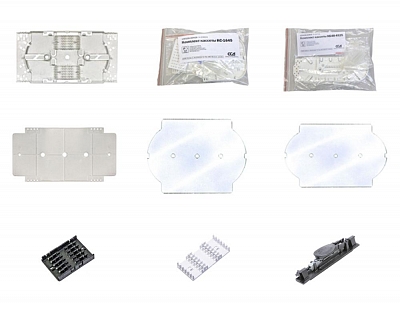

4. Кассеты – одни из основных элементов любой муфты. Они предназначены для размещения и удержания соединений, а также размещения технологического запаса оптических волокон
5. Устройство фиксации кабеля – представляет собой прижимную планку, с помощью которой кабель фиксируется и удерживается внутри муфты.
6. Герметизирующая прокладка – обеспечивает герметизацию соединения между крышкой и основанием.
7. Лоток для укладки модулей – пластиковый поддон, который выполняет функцию хранения и защиты оптических модулей.
8. Устройство крепления силовых элементов – для фиксации силовых элементов кабеля.

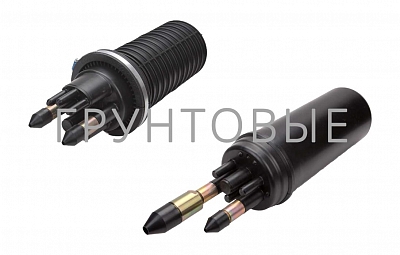

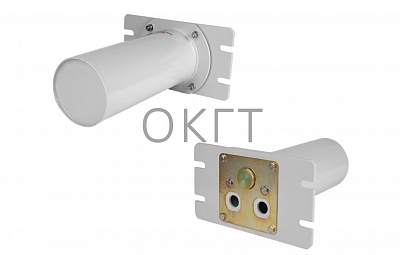

Виды оптических муфт
Затронем тему классификации оптических муфт. В настоящее время существует много различных признаков, по которым классифицируют оптические муфты: материал корпуса, максимальная емкость, тип сращиваемого кабеля. Мы кратко рассмотрим общую классификацию.
Проходная оптическая муфта
Муфта с «горячим»
>
Муфта с «холодным»

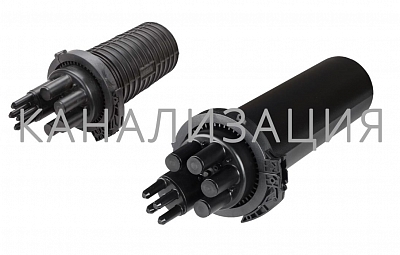

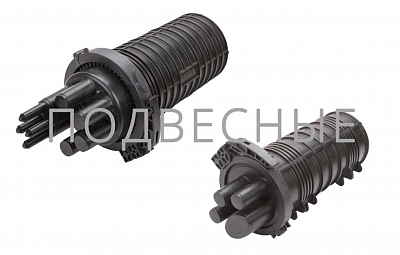

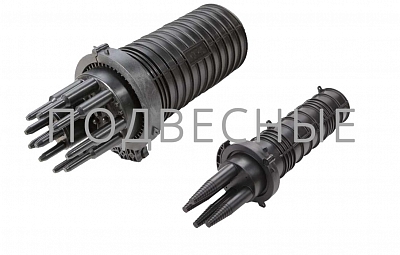

- тупиковые – наиболее распространенный вид оптических муфт. Ввод кабелей осуществляется с одной стороны – через основание, а место соединения кабелей защищается внешним кожухом. В таких муфтах намного проще производить монтаж, а также работы по ее обслуживанию. Но в определенных ситуациях использование данного вида муфт приводит к дополнительным расходам, вследствие чего распространение получил и второй тип муфт – проходная;
По типу герметизации:
- «холодный» тип – данный тип герметизации подразумевает использование болтов, хомутов и защелок;
«горячий» тип – герметизация осуществляется с использованием компонентов из термоусаживаемого материала: трубки, ленты, манжеты и т.п.
Монтаж оптической муфты
Оптические муфты имеют различную конструкцию и, соответственно, разную последовательность сборки. В комплект каждой оптической муфты, как правило, должна входить подробная инструкция по монтажу от производителя, но общий порядок монтажных операций в целом аналогичен для всех муфт. На примере оптической муфты NIKOMAX NMF-SC-1V-48-4MS мы рассмотрим порядок операции при монтаже и дадим некоторые рекомендации, которые упростят его процесс.
1) Организация рабочего места
Перед началом работ необходимо оснастить рабочее место:
- подготовить весь необходимый инструмент – от простых приспособлений для разделки оптического кабеля до дорогостоящего оборудования в виде сварочного аппарата и скалывателя оптических волокон;
закрепить оптическую муфту, в идеале использовать специальные монтажные кронштейны;
2) Подготовка оптической муфты к монтажу
На данном этапе проверяется общее техническое состояние муфты и аксессуаров. Затем снимается крышка муфты, тем самым обеспечивается доступ непосредственно к ее внутренним элементам. Откручиваются и временно убираются в сторону все гайки в местах крепления силовых элементов и узлов заземления, убираются пластиковые гайки, прокладки и кольца с соответствующих входных/выходных трубок (кабельных вводов).
3) Определение длины волоконно-оптического кабеля, которая будет зачищена и закреплена
Это очень важный шаг, несоблюдение требований которого может привести к проблемам при выполнении последующих этапов!
На кабель надеваются все прокладки, гайки и герметизирующие кольца в той последовательности, как они располагались на вводе. Следующая информация о расположении меток носит скорее рекомендательный характер, но в большинстве случаев будет так:
- первая метка ставится на расстоянии 1720-2000 мм – этот запас будет использоваться для зачистки кабеля от оболочки, заведения защитных модулей в муфту, выделения волокон из модулей и последующей сварки;
вторая метка – расстояние от точки крепления кабеля в муфте до точки крепления модулей к сварочной кассете. Это расстояние составляет порядка 120 мм;
Очень важно строго соблюдать требования, указанные в инструкции, и делать достаточный запас длины волокна на случай дефектов в процессе сварки.
4) Разделка кабеля и очистка волокон
Снимаются защитные оболочки кабеля до меток, указанных в предыдущем шаге (для этого используется специальный нож). Затем при помощи стриппера производится вскрытие защитных модулей.
Небольшой совет, который значительно упростит данные действия: не нужно снимать всю оболочку кабеля целиком за один подход, намного удобнее счищать оболочки шаг за шагом небольшими участками.
5) Выполнение продольной герметизации и закрепление оптического кабеля
Необходимо еще раз убедиться, что гайки, прокладки и герметизирующие кольца надеты на кабель в правильном порядке. После удаления защитных оболочек для более плотного контакта на оболочку кабеля в месте крепления наматывается несколько слоев изоляционной ленты. Волоконно-оптический кабель вводится внутрь муфты и при помощи прижимной планки фиксируется на ее основании. Аналогичные действия выполняются и с силовым элементом, который помещается в фиксирующий разъем и прижимается обычной гайкой.
6) Закрепление и разделка модулей
Оптические модули маркируются при помощи липких маркеров из комплекта, затем вводятся в кассету и закрепляются на входе. При помощи стриппера снимается защитный модуль, а затем при помощи тканевой тряпки со специальной жидкостью удаляется гидрофобный заполнитель (если такой предусмотрен в конструкции кабеля).
7) Сварка оптических волокон
Данный процесс довольно сложный и требует профессиональных навыков от исполнителя, а также дорогостоящего оборудования. Процесс сварки выглядит следующим образом:
- перед процессом сварки на каждое волокно надевается гильза КДЗС;
с помощью стриппера с волокна снимается защитное покрытие и при помощи салфетки волокно зачищается до характерного скрипа;
при помощи специального устройства волокно скалывается и помещается в зажимы сварочного устройства;
производится процесс сварки;
выполняется усадка гильзы КДЗС в специальном блоке сварочного аппарата;
8) Сборка корпуса муфты и размещение смонтированной муфты на месте
Перед сборкой проверяется, что во время процесса монтажа были соблюдены все технические требования:
- модули с оптическим волокном надежно закреплены на входе в кассету;
каждое волокно с КДЗС уложено в ячейку, и не нарушен допустимый радиус скрутки волокна;
все внутренние зажимы, гайки и болты хорошо затянуты;
Затем крышка соединяется с основанием, и на место соединения надевается пластиковой обруч. После этого затягиваются гайки на кабельных вводах, и муфта готова к размещению в запланированном месте (опора, стена, кабельный колодец и т.д.)
Конечно, все вышеперечисленные шаги носят общий характер, и далеко не факт, что при монтаже муфты получится следовать им всем, а в каком-то случае данной информации будет просто недостаточно. Но для этого и предусмотрена подробная инструкция в комплекте.
