Ncvi видеокамера w69amr ремонт

Форум по системам видеонаблюдения и безопасности.

Форум по системам видеонаблюдения, безопасности, пожарным и охранным сигнализациям, контролю доступа.

Выбор видеокамеры

Выбор видеокамеры

Сообщение -V- » 06 фев 2013, 20:32

Подбираю комплект видеонаблюдения для частного дома.
Задача для видеокамер-опознавание незнакомого человека на расстоянии от 12-15 м и более в условиях недостаточной видимости(ночью) на неосвещенной улице.

Посоветуйте какую из этих камер выбрать в плане качества и надежности.
Цветная видеокамера Novicam W69AMR
(Видеокамера цветная погодозащищённая IP66 NOVIcam высокого разрешения, с ИК-подсветкой 30м, матрица CCD SONY Super HAD II 1/3″, 0.05 люкс, 600 ТВ линий, встроенное МЕНЮ, 12v DC 100мА / 450мА (ИК вкл.), варифокальный объектив 2.8

12мм
Серия видеокамер Novicam W69 отличает мощная подсветка и варифокальный объектив 2.8

12 мм в уличной камере. Степень защиты IP66 — полная пыле- и влагоизоляция. ИК-подсветка до 30м (48 ИК-светодиодов) автоматически включается в сумерках, при этом камера переходит в чёрно-белый режим. Камера оснащена двойным стеклом (одно — для объектива, второе — для ИК-подсветки), что дает возможность избежать засветки изображения от собственных ИК-светодиодов. Регулировка изображения непосредственно в камере (в версии со встроенным МЕНЮ), а именно изменение баланса белого, яркости, контрастности, включение компенсации заднего света, маскировка зон и т.п. — всё это позволяет добиться максимального качества изображения, создаваемого видеокамерой. Регулировка объектива осуществляется снаружи с помощью регулировочных винтов, т.е. без необходимости вскрытия видеокамеры. Кабель от камеры проходит через кронштейн — практично как с дизайнерской стороны, так и из соображений безопастности.) Цена 5600 руб.

Уличная видеокамера VC-SN565CD/NL V4XP
(Производитель: Spezvision
Видеокамера цветная уличная 1/3″ CCD-Sony exViewHAD II, DSP-Sony Enchanced Effio-E, 650ТВЛ, 0.001 лк, 976×582, PAL, день/ночь, AGC, BLC, HLC, D-WDR, OSD-меню, ИК подсветка 42хLEDх5мм — 45 градусов, дальность освещения до 50 метров, 12 В / 400 мА, стабилизатор питания и нагреватель. Степень защиты оболочки IP67. Габариты 150х90 мм. Страна-производитель — Россия. Особенности: вариофокальный объектив f = 5-50 мм.) Цена 6953 руб.

Или может что-то еще посоветуете до 7000 руб.

Источник

My-chip.info — Дневник начинающего телемастера

Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.

Ремонт IP камеры видеонаблюдения

06.10.2017 Lega95 0 Комментариев

Всем привет. Сегодня на ремонте IP камера видеонаблюдения Partizan IPO-VF1MP, которая перестала работать после грозы.

Таких видеокамер приносят очень много на ремонт, особенно после погодных катаклизмов. Зачастую, сгорает лишь Lan интерфейс, но бывают случаи, когда выходит из строя процессор, после чего ремонт этих камер является экономически не выгоден.

Диагностика неисправности

Для начала, DC выход видеокамеры подключил к лабораторному блоку питания, а Lan к сетевой карте компьютера.

Как подключаются IP видеокамеры я описывал в этой статье.

Ток потребления составил 200mA, при этом он не статичный, а меняется в разные отрезки времени.

Это говорит о том, что прошивка и процессор камеры исправны. Одним из важных признаков исправности прошивки с процессором является щелчок, где-то на 30 секунде после подачи питания на камеру. Таким образом, во время загрузки тестируется переключение с дневного на ночной режим.

Подождав несколько минут, компьютер так и не определил подключения по локальной сети, да и индикатор Lan подключения на самой камере так-же не засветился. Исходя из этого, я предположил выход из строя Lan интерфейса камеры.

Разборка и ремонт

Камера разбирается очень легко. Сначала, откручиваем крышку с защитным стеклом, после чего отвинчиваем три болтика, на которых держится вся ИК подсветка с платой.

Камера без защитного стекла

Выкрутив болты, извлек всю электронику с корпуса.

Плата PoE с подключенными интерфейсными разъемами.

Первая плата, к которой подключены все провода, выполняет функцию PoE (Power over Ethernet), то есть подачи питания на видеокамеру не через DC штекер, а используя витую пару и специальное Poe оборудование. Больше о этом можно почитать в википедии.

Отвинтив 4 болтика добрался к самой маин плате.

Маин плата видеокамеры

Снятие объектива. Это делать не обязательно, но на всякий случай я его снял.

Снова подав питание на камеру, определил что очень сильно греется микросхема 8710A, она же и есть Lan-интерфейс камеры. В нормальном состоянии, эти микросхемы почти не греются, так что менять ее нужно однозначно.

Сняв полностью плату, установил ее на держатель. Для защиты пластиковых элементов, закрыл их фольгой.

Нанеся на место пайки флюс, средним потоком воздуха снял микросхему.

После чистки места пайки, и залуживания дорожек свинцово содержащим припоем, приступил к подготовке новой микросхемы к установке.

Подготовленное место пайки

Для этого, микросхему необходимо смазать флюсом, и хорошенько залудить все контакты.

Подготовленная микросхема к пайке

Установив микросхему на плату, средним потоком воздуха начал ее греть, пока припой не расплавился, а микросхема не села на положенное ей место. Температура фена при этом была около 320 градусов.

Установлена новая микросхема на плату.

Так же, после впаивания микросхемы феном, необходимо пройтись по контактам паяльником, дабы исключить возможные недопаи.

После чистки, пришло время подключить все разъемы, и проверить камеру.

После подачи питания, потребление тока упало до 90 mA.

Потребление видеокамеры после установки новой микросхемы

Компьютер опознал подключение по локальной сети, правда светодиод на видеокамере так и не заработал.

Светодиод индикации подключения по локальной сети

Если присмотреться, то в центре светодиода видно черною точку, видимо разряд был такой силы, что он вышел из строя. Так как коннектор не разборной, поменять его нет возможности.

После установки программы для видеокамеры Partizan CMS, удалось успешно подключится к камере. Картинка вывелась нормальная, пинг камеры был без обрывов.

Изображение с видеокамеры

Также, решил проверить переключение в ночной режим, для этого закрыл рукой датчик освещенности, который находится на плате с ИК светодиодами.

Камера переключилась в черно-белый режим, потребление выросло, а значит все работает исправно.

Изображение в ночном режиме.

Далее, камера была собрана, и отдана хозяину. Спасибо за просмотр и удачи в Ваших ремонтах.

Источник

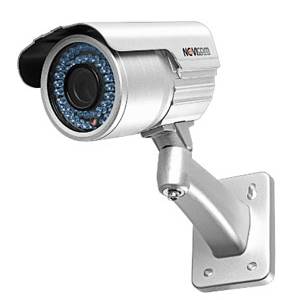

Видеокамера уличная NOVICAM W69AMR

Оставить отзыв

Отзывы о W69AMR

Публикуем отзывы реальных покупателей!

Коротко о товаре

Видеокамера уличная NOVICAM W69AMR. SONY 1/3″ Super HAD II; 0,05 Лк; 600 ТВЛ; PAL; 1/50

1/100 000; сигнал/шум 48 дБ; объектив: вариофокальный Вариообъектив (вариофокальный) (англ. Zoom lens)
Вариообъектив — это панкратический объектив, позволяющий изменять фокусное расстояние и фокусировку в процессе монтажа камеры, поэтому при установке камеры за счёт регулировки фокусного расстояния можно настраивать охват зоны наблюдения и выбирать область фокусировки.
Статья в глоссарии , 2,8. 12 мм; угол обзора: 102°. 28°; -35. +50°С; DC12 B, 50 мА;152 х 88 х 86 мм.

Описание NOVICAM W69AMR

Подробное описание

Камеры NOVIcam серии W69 обладают мощной ИК-подстветкой и варифокальным объективом 2,8. 12 мм. Степень защиты IP66 обеспечивает полную влаго- и пылеизоляцию. ИК-подстветка в камерах серии W69 автоматически включается в сумерках, при этом камера переходит в черно-белый режим.

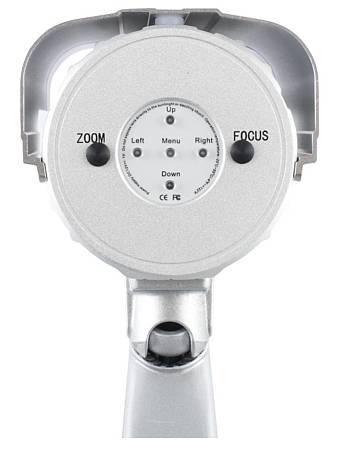

Регулировка объектива осуществляется снаружи без вскрытия видеокамеры. Кабель от камеры проходит через кронштейн, что является практичным как с дизайнерской стороны, так и из соображений безопасности.

Подробные характеристики

• Электроника:
  • МатрицаМатрица
    Матрица — двумерный (то есть состоящий из строк и столбцов) массив светочувствительных (либо термочувствительных) элементов, преобразующих свет в электрический заряд.
    Статья в глоссарии : SONY 1/3″ SH II;
  • Разрешение: 600 ТВЛ;
  • Чувствительность: 0,05 Лк;
  • TV система: PAL;
  • Система синхронизации: внутренняя;
  • Контроль усиления: 0. 40 дБ;
  • Соотношение сигнал/шум: ≥ 60 дБ;
  • Электронный затвор: 1/50

  1/100 000 с;

• Гамма-коррекция: 0.05. 1:
• D-WDR: нет;
• Технология шумоподавленияШумоподавление
  Меры по удалению шума из кадра.
  Статья в глоссарии : 2D-DNR;
• Настройка экспозиции: Авто / Ручная;

Оптика:

• Объектив: 2,8. 12 мм;
• Угол обзора по диагонали: 102. 28°;

ИК подсветка:

• Дальность и угол ИК: 30 м, 35°;
• Продолжительность работы ИК подсветки: 20 000 часов;

Интерфейс:

• Видеовыход: композитный 1.0 В р-р 75 Ом;

Системные возможности:

• Баланс белогоБаланс белого (англ. White Balance)
  Баланс белого — операция, производимая встроенным программным обеспечением цифровой видеокамеры и корректирующая цветовую гамму каждого кадра так, чтобы он выглядел как можно более естественно для человеческого глаза.
  Статья в глоссарии (Режим/Диапазон): ATW, AWB;
• Компенсация задней засветки: настр. в меню;
• Зеркальное отображение: нет;
• Встроенное меню: да;
• Настройка изображения: усиление красного / усиление синего;
• Настройка скрытой области: всего 8 областей;

Физические параметры:

• Рабочая температура: -35. +50°С;
• Размеры: 152 х 88 х 86 мм;
• Вес: 1270 г;
• Энергопотребление: DC 12 B, 50 мА (450 мА ИК вкл.);
• Класс защиты: IP66.

Характеристики NOVICAM W69AMR

Макс. разрешение HD-камеры:	600 Мп
Размер матрицы

Матрица — двумерный (то есть состоящий из строк и столбцов) массив светочувствительных (либо термочувствительных) элементов, преобразующих свет в электрический заряд.
Статья в глоссарии

: 1/3 « ИК-подсветка: Есть Объектив в комплекте: Вариофокальный

Вариообъектив (вариофокальный) (англ. Zoom lens)

Вариообъектив — это панкратический объектив, позволяющий изменять фокусное расстояние и фокусировку в процессе монтажа камеры, поэтому при установке камеры за счёт регулировки фокусного расстояния можно настраивать охват зоны наблюдения и выбирать область фокусировки.

Источник

Форум по системам видеонаблюдения и безопасности.

Форум по системам видеонаблюдения, безопасности, пожарным и охранным сигнализациям, контролю доступа.

Выбор видеокамеры

Выбор видеокамеры

Сообщение -V- » 06 фев 2013, 20:32

Подбираю комплект видеонаблюдения для частного дома.
Задача для видеокамер-опознавание незнакомого человека на расстоянии от 12-15 м и более в условиях недостаточной видимости(ночью) на неосвещенной улице.

Посоветуйте какую из этих камер выбрать в плане качества и надежности.
Цветная видеокамера Novicam W69AMR
(Видеокамера цветная погодозащищённая IP66 NOVIcam высокого разрешения, с ИК-подсветкой 30м, матрица CCD SONY Super HAD II 1/3″, 0.05 люкс, 600 ТВ линий, встроенное МЕНЮ, 12v DC 100мА / 450мА (ИК вкл.), варифокальный объектив 2.8

12мм
Серия видеокамер Novicam W69 отличает мощная подсветка и варифокальный объектив 2.8

12 мм в уличной камере. Степень защиты IP66 — полная пыле- и влагоизоляция. ИК-подсветка до 30м (48 ИК-светодиодов) автоматически включается в сумерках, при этом камера переходит в чёрно-белый режим. Камера оснащена двойным стеклом (одно — для объектива, второе — для ИК-подсветки), что дает возможность избежать засветки изображения от собственных ИК-светодиодов. Регулировка изображения непосредственно в камере (в версии со встроенным МЕНЮ), а именно изменение баланса белого, яркости, контрастности, включение компенсации заднего света, маскировка зон и т.п. — всё это позволяет добиться максимального качества изображения, создаваемого видеокамерой. Регулировка объектива осуществляется снаружи с помощью регулировочных винтов, т.е. без необходимости вскрытия видеокамеры. Кабель от камеры проходит через кронштейн — практично как с дизайнерской стороны, так и из соображений безопастности.) Цена 5600 руб.

Уличная видеокамера VC-SN565CD/NL V4XP
(Производитель: Spezvision
Видеокамера цветная уличная 1/3″ CCD-Sony exViewHAD II, DSP-Sony Enchanced Effio-E, 650ТВЛ, 0.001 лк, 976×582, PAL, день/ночь, AGC, BLC, HLC, D-WDR, OSD-меню, ИК подсветка 42хLEDх5мм — 45 градусов, дальность освещения до 50 метров, 12 В / 400 мА, стабилизатор питания и нагреватель. Степень защиты оболочки IP67. Габариты 150х90 мм. Страна-производитель — Россия. Особенности: вариофокальный объектив f = 5-50 мм.) Цена 6953 руб.

Или может что-то еще посоветуете до 7000 руб.

Источник
